高层建筑结构概念设计-韩小雷.ppt

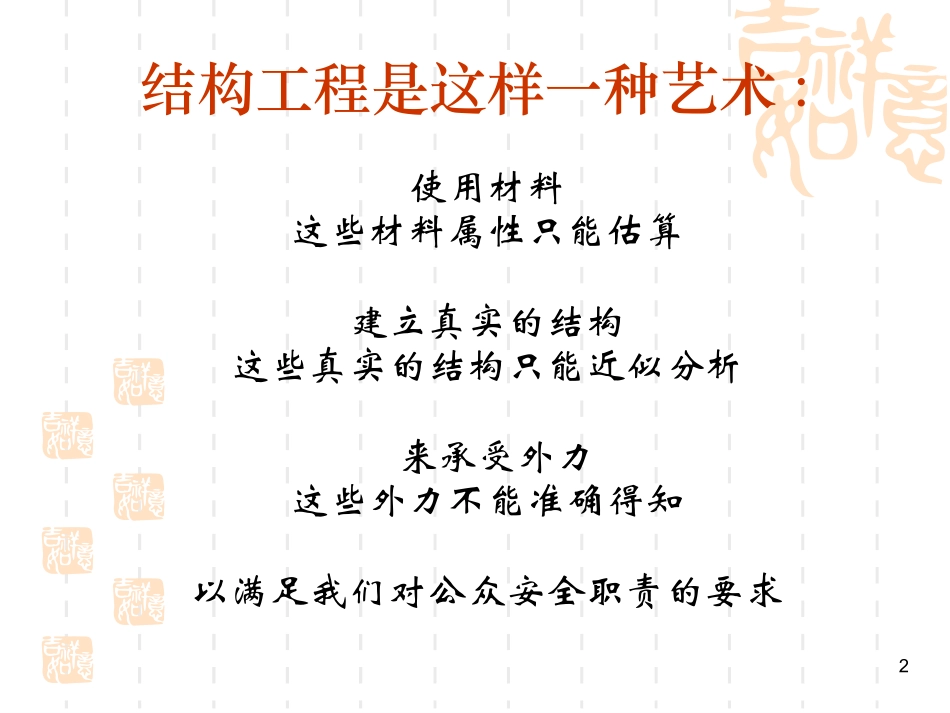

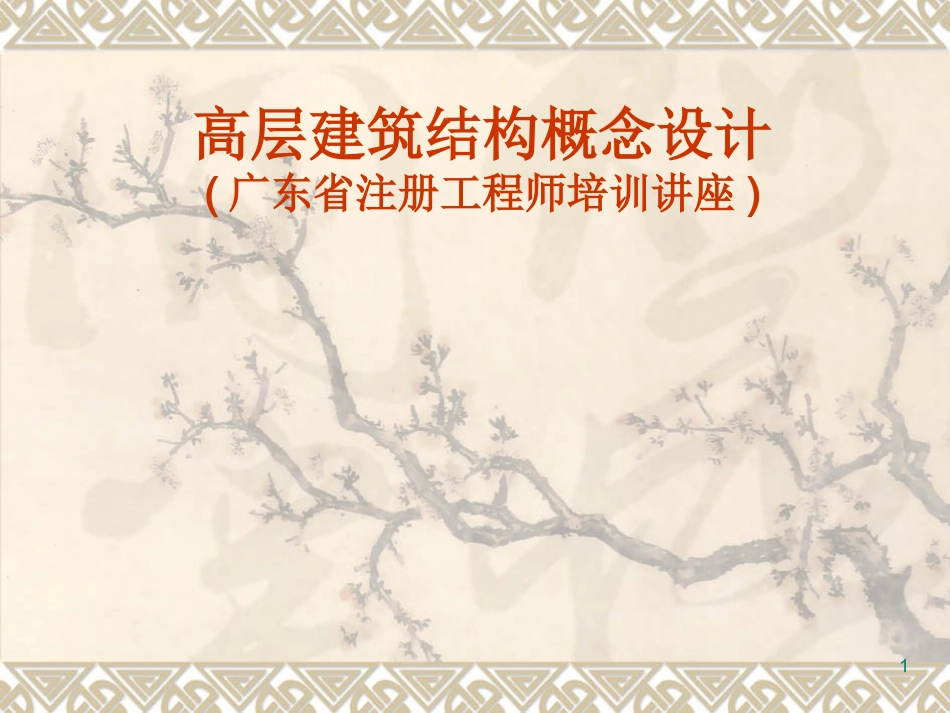

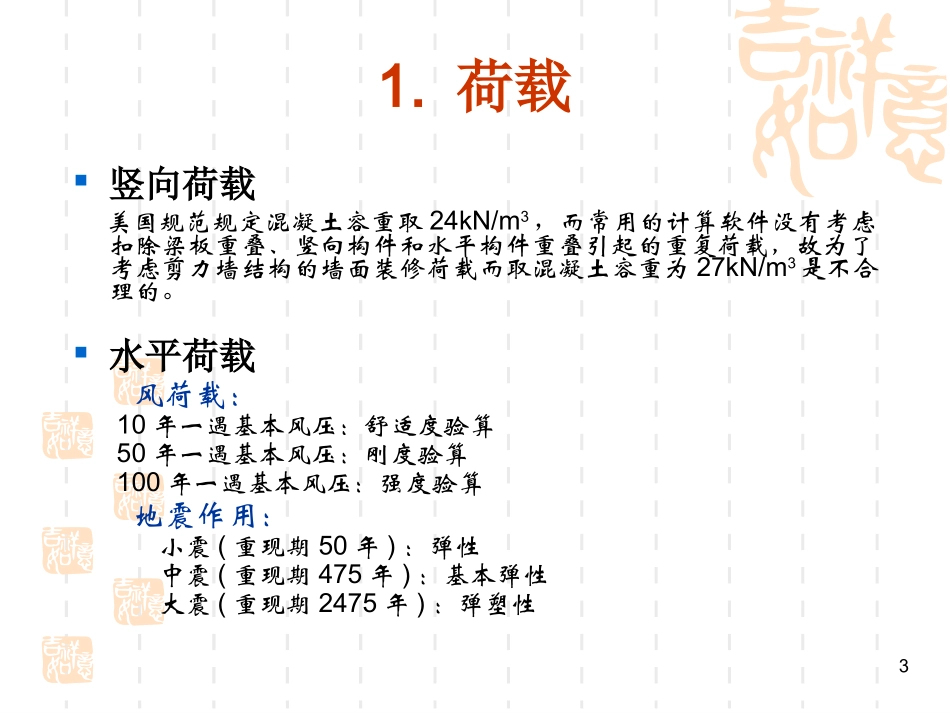

高层建筑结构概念设计高层建筑结构概念设计(广东省注册工程师培训讲座广东省注册工程师培训讲座)1 结构工程是这样一种艺术:使用材料 这些材料属性只能估算 建立真实的结构 这些真实的结构只能近似分析 来承受外力 这些外力不能准确得知 以满足我们对公众安全职责的要求 2 1.荷载荷载 竖向荷载竖向荷载 美国规范规定混凝土容重取24kN/m3，而常用的计算软件没有考虑扣除梁板重叠、竖向构件和水平构件重叠引起的重复荷载，故为了考虑剪力墙结构的墙面装修荷载而取混凝土容重为27kN/m3是不合理的。水平荷载水平荷载 风荷载：10年一遇基本风压：舒适度验算 50年一遇基本风压：刚度验算 100年一遇基本风压：强度验算 地震作用：小震(重现期50年)：弹性 中震(重现期475年)：基本弹性 大震(重现期2475年)：弹塑性 3 2.结构设计的荷载组合与结构设计的荷载组合与 荷载效应组合荷载效应组合 4 3.结构稳定、倾覆与基础埋深结构稳定、倾覆与基础埋深 1）剪力墙结构、框架剪力墙结构、筒体结构应符合下式要求：2）框架结构应符合下式要求：高层建筑混凝土结构技术规程(JGJ32002)要求高层建筑结构的稳定符合如下规定：211.4ndiiEJHG 10/1,2,njij iDiGh in5 4.结构抗扭结构抗扭 风荷载作用风荷载作用 合力中心为建筑物投影的几何中心 地震荷载作用地震荷载作用 合力中心为质量中心 6 5.框筒与筒中筒结构框筒与筒中筒结构 框筒结构框筒结构:筒中筒结构筒中筒结构:7 剪力滞后现象:8 6.结构抗弯刚度与抗扭刚度的关系结构抗弯刚度与抗扭刚度的关系 结构的抗弯刚度和与抗扭刚度应相匹配，基本原则是结构振型为平平扭。若抗弯刚度太大，抗扭刚度相对较弱，可能产生第一振型就是扭转，扭转第一周期与平动周期之比以及平面最大位移与平均位移不能满足规范要求，这时可采用以下两个方法：1）增加抗扭刚度，有时很困难 最好采用：在不增加竖向构件的前提下，增加连梁的作用 2）在层间位移有富余的情况下，可减小抗弯刚度 9 7.高规高规建议的高层建筑建议的高层建筑 结构分析模型结构分析模型 空间协同 空间杆系 空间杆薄壁杆 空间杆墙板元 有限元 10 8.梁板结构、宽扁梁结构和梁板结构、宽扁梁结构和 无梁楼盖的传力路径无梁楼盖的传力路径 11 9.对规范要求钢筋混凝土框架对规范要求钢筋混凝土框架 结构“大震不倒”的思考结构“大震不倒”的思考 12 13 14 15 16 10.中国高规的发展中国高规的发展 钢筋混凝土高层建筑结构设计与施工规定(JGJ3-79)1979 高层建筑结构设计建议(体选择与构造措施)上海科学技术出版社，1984 钢筋混凝土高层建筑结构设计与施工规定(JGJ3-91)中国建筑工业出版社，1991 高层建筑混凝土结构技术规程(JGJ32002)中国建筑工业出版社，2002 17 11.结构竖向规则性结构竖向规则性 18 12.超高层建筑的风洞试验超高层建筑的风洞试验 地形地貌模型试验 高频动态天平刚体模型测力风洞试验 刚体模型测压风洞试验 气弹全模型风致振动响应风洞试验 19 广州观光塔 效果图 (610m):20 广州西塔效果图(432m):21 13.结构计算均假设结构处于结构计算均假设结构处于 弹性状态，实际结构是处于弹性状态，实际结构是处于 弹塑性状态弹塑性状态 22 14.强柱弱梁、强剪弱弯、强墙弱连梁强柱弱梁、强剪弱弯、强墙弱连梁 23 15.美国规范要求无粘结预应力美国规范要求无粘结预应力 结构中，非预应力筋必须能结构中，非预应力筋必须能 抵抗抵抗100恒载及恒载及25活载活载 24 16.带地下室的结构计算假设嵌带地下室的结构计算假设嵌 固在固在0.000时，时，0.000应应 设计成强梁弱柱设计成强梁弱柱 25 17.带地下室的结构计算假设嵌固带地下室的结构计算假设嵌固 在在0.000时，结构刚度时，结构刚度大为大为 增大增大，计算出的结构刚度偏大，计算出的结构刚度偏大，位移偏小，地震作用偏大位移偏小，地震作用偏大 26 18.无地下室的结构，计算模型无地下室的结构，计算模型 为首层嵌固，这是有条件为首层嵌固，这是有条件 的，应设计成强梁弱柱。的，应设计成强梁弱柱。27 19.性能的设计方法：强度性能的设计方法：强度+延性延性 28 20.弹性与弹塑性时程分析的选波弹性与弹塑性时程分析的选波 及其概率性定义及其概率性定义 1)现行规范的弹性反应谱的来由 体现了概率的统计意义 2)弹塑性反应谱 可变参数多，无法用 单一谱反应 29 3)用大量的涵盖各种情况的地震波进行弹塑性时程分析，符合概率统计的思想，是“可 靠”的，是解决问题的一个正确方法。4)如何选波，如何进行概率统计是下一步需要解决的问题。30 21.振动台试验介绍振动台试验介绍 1)地震实测数据和振动台试验数据 是检验弹塑性分析软件的重要标准。2)振动台试验的模型设计及其重力相似比。31 3)存在的几点问题：附加重量的滑动阻尼、台面加速度与电脑输入加速度的差异等 4)振动台试验实例 a、华标三期 b、日本阪神地震之一 之二 c、框架结构与剪力墙结构 d、美国PEER振动台试验 32 5)从振动台试验及弹塑性分析得到的启示：320层的较为刚性的结构是比较敏感的，高柔结构、超高层结构反应不敏感。33 22.重要结构的抗震加固方法重要结构的抗震加固方法 1)强度+构造（延性）抗震性能 如果抗震性能的目标是正确的，则强度与构造间是可以互相补充的。34 2)以上思想为不符合现行规范构造的结构抗震加固提供了出路：不是不符合构造要求的结构都需要加固。35 3)选用符合概率统计意义的一批地震波，对反映结构真实几何尺寸、真实材料性能和真实截面配筋的结构模型进行弹塑性时程分析，对其性能作出评价。36 4)增加耗能支撑阻尼是框架结构加固的一个有效的方法 37 23.基于能力的转换层结构设计简介基于能力的转换层结构设计简介 38 24.建筑工程抗震性态设计通则建筑工程抗震性态设计通则简介简介 90%的内容以美国的内容以美国FEMA规范条文规范条文为蓝本为蓝本 39 25.关于最小配筋率的讨论关于最小配筋率的讨论 对于悬挑长度小于500，厚度大于100 的装饰性线条，若其仅承受自重和表面装修荷载，可不按最小配筋率设置，仅需满足强度和使用性要求。40 ACI318-2002关于最小配筋率的补充规定：10.5.3The requirements of 10.5.1 and 10.5.2 need not be applied if at every section AS provided is at least one-third greater than that required by analysis.41 26.关于弹塑性分析的若干讨论关于弹塑性分析的若干讨论 42 精确从理论上考虑各种因素，从 微观出发，数值处理困难，不易收敛。粗糙以试验数据为依据，从宏观 出发，数值处理较为简单，较易收敛。43 1)在目前(或可见的未来38年)“精确”的弹塑性分析的精度与“粗 糙”的结果的可靠性对比 2)两者结果应相互校核，如果“精 确”算法与“粗糙”算法有本质的偏 离，则“精确”的方法的结果是不 可靠的。44 3)美国、日本的研究、工程应用现状 美国单片剪力墙模型通过试验数据得 出，复杂的剪力墙等效为杆件。（OPENSEES,DRAIN 2D,IDARC 2D，SAP2000）日本高层建筑基本不采用剪力墙 结构，均为杆系。（CANNY）45 4)地震实测数据及实验室试验数据 是检验弹塑性分析是否合理的重 要标准。5)可靠的符合统计意义的弹塑性分 析是判别结构“大震不倒”的重要 标准。46 27.结束语结束语 国际结构设计名人的国际结构设计名人的忠告忠告：混凝土并非弹性均质材料，其受力理论并不十分明确。试图寻求“百分之百的计算精确度”，无疑是在浪费时间和金钱。美国G.P.Manning 应用现代高效能计算机，是能对复杂的结构做出可靠的分析，但更需要运用正确的判断力。尤其是当我们把结构开拓成综合型、新材料和更大跨度的时候。美国林同炎 结构设计是一门艺术，没有唯一解。只有不断地探索去寻求相对的最佳，而无绝对的最佳最优。英国Over Arup 47 28.讲课时间及内容安排讲课时间及内容安排 星期一星期一 星星 期期 二二 星期三星期三 星星 期期 四四 星期五星期五 上午上午 结构设计概念（一）结构设计概念（一）结构抗震设计概念结构抗震设计概念（一）（一）讨论及考讨论及考试试 下午下午 结构设计概念（二）结构设计概念（二）结构抗震设计概念结构抗震设计概念（二）（二）48 结束结束!49
