《钢筋机械连接技术规程》JGJ107-2010.pdf

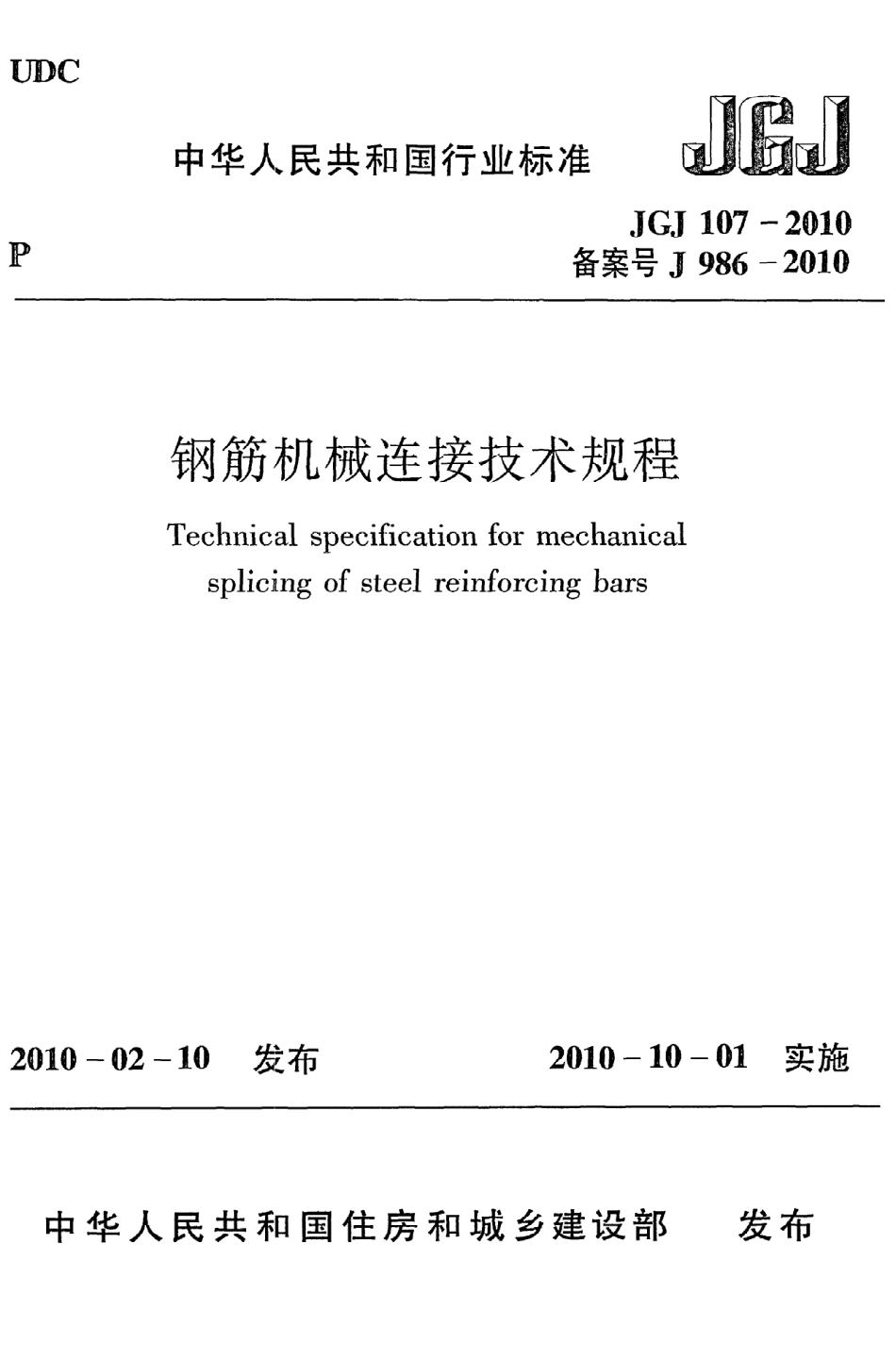

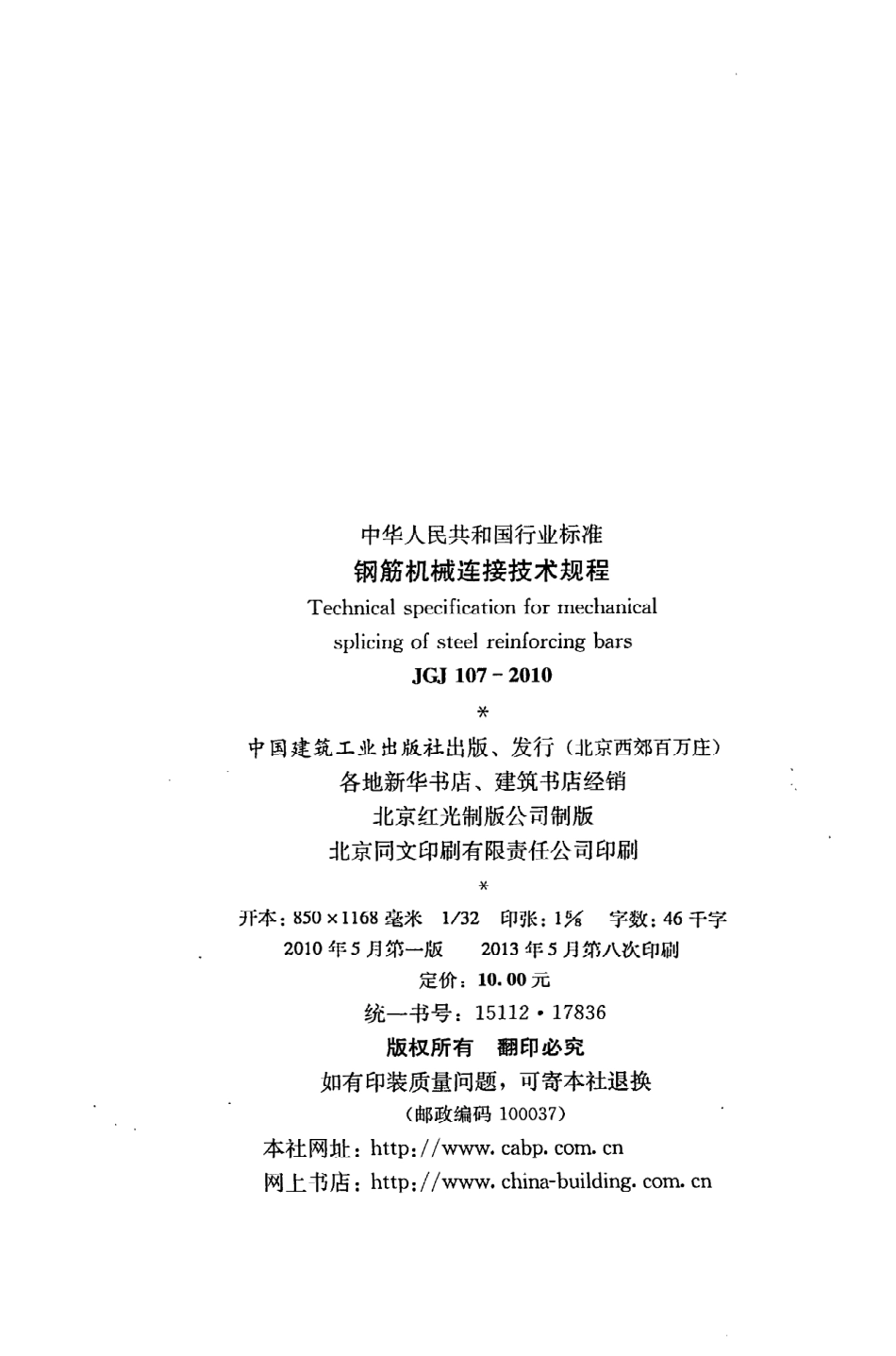

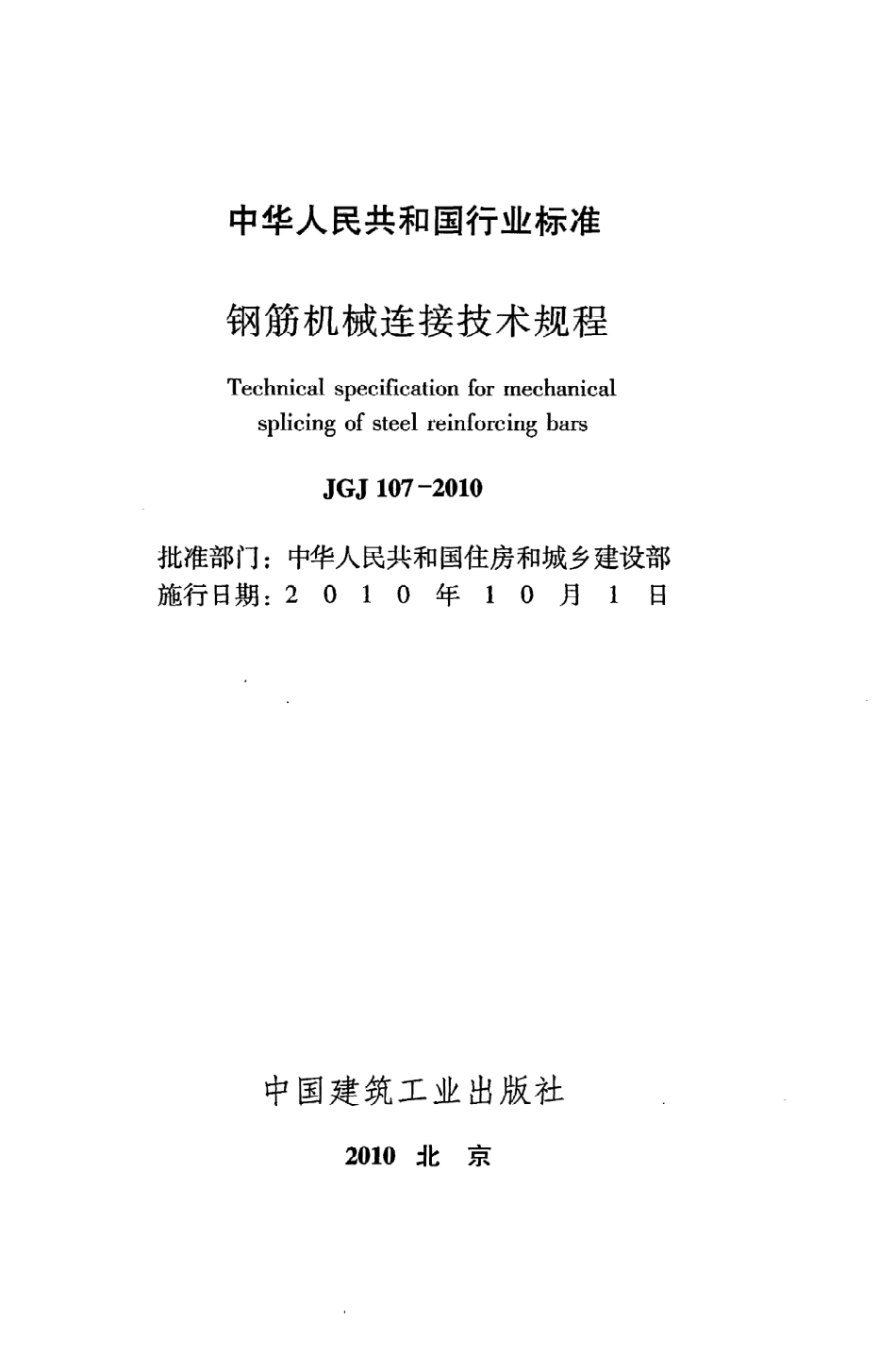

1心 C中华人民共不口国行业标，翻 露 拯J G J1 0 7一2 0 1 0备案号J9 86一2 0 1 0钢筋机械连接技术规程T echnicalspecificationformeclianicalsplicingof steelre.inforcingbars2 0 1 0一0 2一1 0发布2 0 1 0一1 0一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准钢筋机械连接技术规程T echnicalspecificationformechanicalsplicingof steelreinforcingbarsJ G J1 0 7一2 0 1 0批准部门：中华人民共和国住房和城乡建设部施行日期：201 0年1 0月1日中国建筑工业出版社2 0 1 0北京中华人民共和国行业标准钢筋机械连接技术规程T echnicalspecificationformechanicalsplicingof steelreinforcingbarsJ G J1 0 7一2 0 1 0关中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 xn6 8毫米1/3 2印张：1字数：4 6千字2 0 1 0年5月第一版2 0 1 3年5月第八次印刷定价：1 0.0 0元统一书号：1 5 1 1 21 7 83 6版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP：刀w?cabP.comcn网上书店：http:/www.china-buildi呢comcn中华人民共和国住房和城乡建设部公告第5 0 3号关于发布行业标准钢筋机械连接技术规程的公告现批准钢筋机械连接技术规程为行业标准，编号为J G J1 0 7一2 0 1 0，自2 0 1 0年1 0月1日起 实施。其 中，第3.0.5、7.0.7条为强制性条文，必须严格执行。原行业标准钢筋机械连接通用技术规程J G J1 0 7一2 0 0 3、带肋钢筋套筒挤压连接技术规程J G J1 0 8一9 6和钢筋锥螺纹接头技术规程J G J1 0 9-9 6同时废止。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国住房和城乡建设部2 0 1 0年2月1 0日二鱼之一渔一目组画根据原建设部关于印发 2 0 0 5年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 584号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规程。本规程修订的主要技术内容是：1将原行业标准带肋钢筋套筒挤压连接技术规程J G J1 0 8一9 6、钢筋锥螺纹接头技术规程J G J1 0 9一9 6中有关接头的加工与安装等专门要求纳入本规程，同时纳入 了墩粗直螺纹钢筋接头和滚轧直螺纹钢筋接头的现场加工和安装要求；2修改了不同等级钢筋机械接头的性能要求及其应用范围；3用残余变形代替非弹性变形作为接头的变形性能指标；4补充了型式检验报告的时效规定和型式检验中对接头试件的制作要求；5现场工艺检验中增加了测定接头残余变形的要求，修改了抗拉强度检验的合格标准；6增加了型式检验与现场检验试验方法的要求；7修改了接头疲劳性能相关要求。本规程 中以黑体字标志 的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理 和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市北三环东路3 0号，邮政编码：1 0 0 0 1 3)本 规 程 主 编 单 位：中国建筑科学研究院本 规 程 参 编 单 位：上海宝钢建筑工程设计研究院中国水利水电第十二工程局有限公司本规程主要起草人员：本规程主要审查人员：北京市建筑设计研究院中冶集团建筑研究总院中国建筑科学研究院建筑机械化研究分院北京市建筑工程研究院陕西省建筑科学研究院徐瑞榕刘永颐郁站李本端张承起薛慧立钱冠龙刘子金李大宁吴成材吴学敏李明顺王洪斗沙志国黄祝林李清江郑念中刘吉清张其义闻树兵沈云秀李扬海目次总则 1术语和符号 22.1术语 22.2符号 2接头的设计原则和性能等级 4接头的应用 6接头的型式检验 ”8施工现场接头的加工与安装 96.1接头的加工 96.2接头的安装 ，97施工现场接头的检验与验收 n附录A接头试件的试验方法 ，1 3附录B接头试件型式检验报告 ，1 7本规程用词说明 ，1 8引用标准名录 ，1 9附：条文说明 ，2 1C ontents1G eneralP rovisions 12T ermsandsymbols 22.1T erms ，。22.2 5叨mbols 23D esignP rincipI esandG radesofS plices 44S phceA pphcations 65I nitialT ypeT estingofsphces 86M achiningandI nstalI ingofS plicesonS ite 96.1M achiningofS phcesonS ite ，96.2I nstallingofS phcesonS ite 97I nspectingandA cceptingofS plicesonS ite 1 1A ppendixAT estM ethodforS pliceS amples 1 3A ppendixBT estR eportofI nitialT ypeT estingofS phces 1 7E xplanationofW ordingin T hisS pecification 1 8L istofQ uotedS tandards 1 9A ddition:E xplanationof P rovisions 2 171总则1.0.1为在混凝土结构工程中使用钢筋机械连接做到安全适用、技术先进、经济合理，确保质量，制定本规程。1.0.2本规程适用于房屋建筑与一般构筑物中各类钢筋机械连接接头（以下简称接头）的设计、应用与验收。1.0.3用于机械连接的钢筋应符合现行国家标准钢筋混凝土用钢第2部分：热轧带肋钢筋G B14 99.2的规定。1.0.4钢筋机械连接除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1钢筋机械连接rebarmechanicalsplicing通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。2.1.2接头抗拉强度tensilestrengthofsplice接头试件在拉伸试验过程中所达到的最大拉应力值。2.1.3接头残余变形residualdeformationofS plice接头试件按规定的加载制度加载并卸载后，在规定标距内所测得的变形。2.1.4接头试件的最大力总伸长率totalelongationofS plicesampleatmaximumtensileforce接头试件在最大力下在规定标距内测得的总伸长率。2.1.5机械连接接头长度lengthof mechanicalsplice接头连接件长度加连接件两端钢筋横截面变化区段的长度。2.1.6丝头threadedS ector钢筋端部的螺纹区段。2.2符号A S gt接头试件的最大力总伸长率；d钢筋公称直径；几钢筋屈服强度标准值；fstk钢筋抗拉强度标准值；j称，接头试件实测抗拉强度；u。接头试件加载至0.6几 并卸载后在规定标距内的残余变形；u2。接头试件按本规程附录A加载制度经高应力反复拉压2 0次后的残余变形；u4接头试件按本规程附录A加载制度经大变形反复拉压4次后的残余变形；us接头试件按本规程附录A加载制度经大变形反复拉压8次后的残余变形；纵钢筋应力为屈服强度标准值时的应变。3接头的设计原则和性等级3.0.1接头的设计应满足强度及变形性能的要求。3.0.2接头连接件的屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.1 0倍。3.0.3接头应根据其性能等级和应用场合，对单向拉伸性能、高应力反复拉压、大变形反复拉压、抗疲劳等各项性能确定相应的检验项目。3.0.4接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异，分为下列三个性能等级：工级接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.1 0倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能。n级接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能。班级接头抗拉强度不小于被连接钢筋屈服强度标准值的1.2 5倍，残余变形较小并具有一定的延性及反复拉压性能。3.0.5 1级、亚级、皿级接头的抗拉强度必 须符合表3.0.5的规定。表3.0.5I级几杖）九水或几”t1,1 0 fstk接头的抗拉强度接头等级亚级皿级抗拉 强度断于钢筋断于接头介d)fstk 启t)1.2 5几k3.0.6工级、且级、1 1 1级接头应能经受规定的高应力和大变形反复拉压循环，且在经历拉压循环后，其抗拉强度仍应符合本规程表3.0.5的规定。3.0.7工级、1 1级、1 1 1级接头的变形性能应符合表3.0.7的规定。表3.0.7接头的变形性能接头等级工级n级llI级单向拉伸残余变形(mm)u。镇0.1 0(d(3 2)u。（0.1 4(d3 2)u。戒0.1 4(J簇3 2)u。蕊0.1 6(d3 2)u。（0.1 4(d毛3 2)u。簇0.1 6(d 3 2)最大力总伸长率（%)A sg,)6.0A sgt)6.0A、，)3。高应力反复拉压残余变形(mm)uZ。镇0.3uZ。蕊0.3uZ。（0.3大变形反复拉压残余变形(nlln)u4毛0.3且us蕊0.6i 4毛0.3且u8(0.6u4毛0.6注：当频遇荷载组合下，构件中钢筋应力明显高于0.6几k时，设计部门可对单向拉伸残余变形u。的加载峰值提出调整要求。3.0.8对直接承受动力荷载的结构构件，设计应根据钢筋应力变化幅度提出接头的抗疲劳性能要求。当设计无专门要求时，接头的疲劳应力幅限值不应小于国家标准混凝土结构设计规范G B50 0 1 0一200 2中表4.2.5一1普通钢筋疲劳应力幅限值的80。4接头的应用4.0.1结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。接头等级的选定应符合下列规定：1混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应优先选用1 1级接头。当在同一连接区段内必须实施1 0 0写钢筋接头的连接时，应采用工级接头。2混凝土结构中钢筋应力较高但对延性要求不高的部位可采用l级接头。4.0.2钢筋连接件的混凝土保护层厚度宜符合现行国家标准混凝土结构设计规范G B5001 0中受力钢筋的混凝土保护层最小厚度的规定，且 不得小于1 5 mm。连接件之间的横 向净距不宜小于 2 5 mmo4.0.3结构构件中纵向受力钢筋的接头宜相互错开。钢筋机械连接的连接区段长度应按3 5 d计算。在同一连接区段 内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称接头百分率），应符合下列规定：1接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内m级接头的接头百分率不应大于2 5%,fl级接头 的接头百分率不应大于5 0。工级接头的接头百分率除本规程第4.0.3条第2款所列情况外可不受限制。2接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用1 1级接头或工级接头，且接头百分率不应大于5 0。3受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。4对直接承受动力荷载的结构构件，接头百分率不应大于5 0。4.0.4当对具有钢筋接头的构件进行试验并取得可靠数据时，接头的应用范围可根据工程实际情况进行调整。5接头的型式检验5.0.1在下列情
