JGJ 8-2016 建筑变形测量规范.pdf

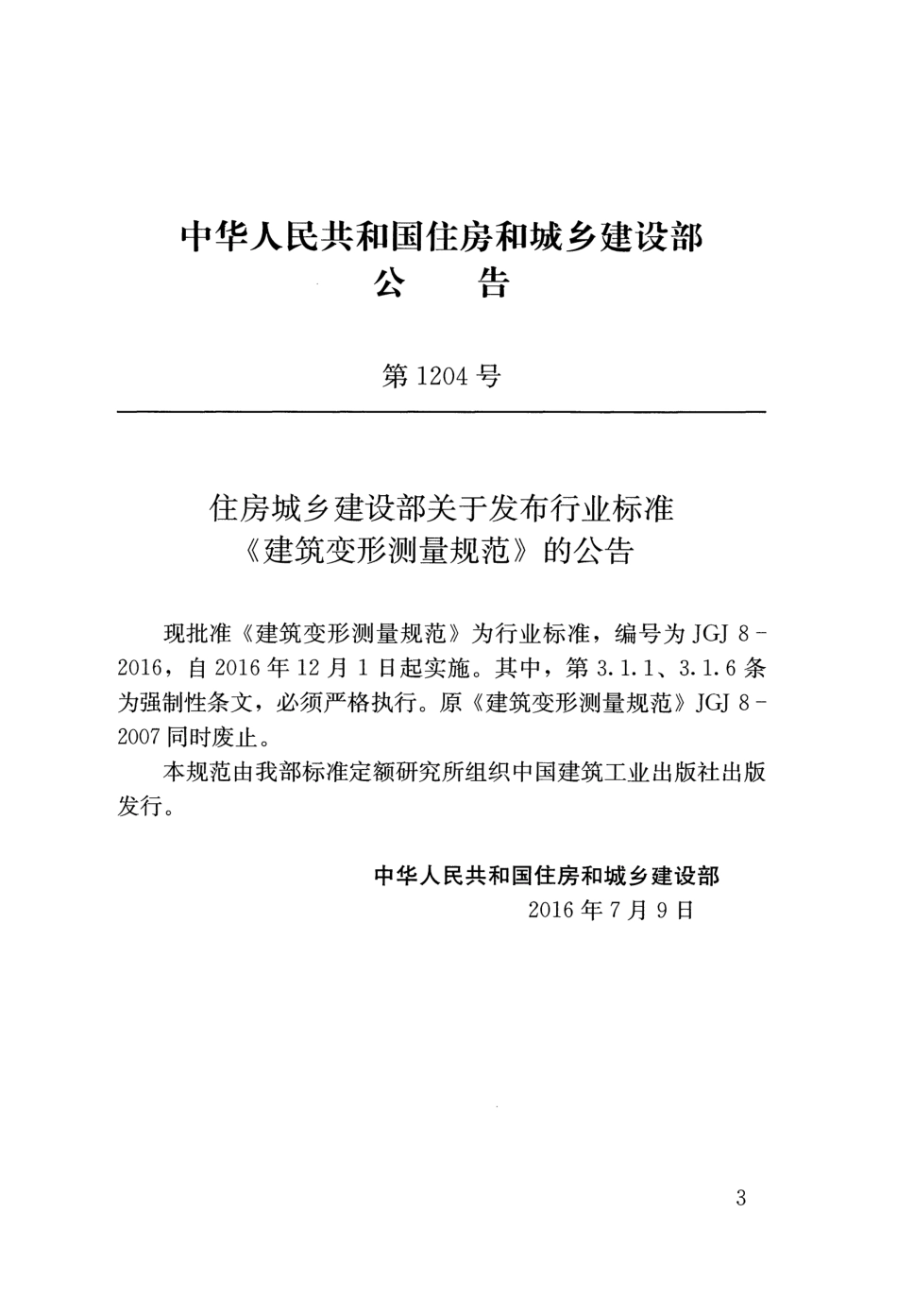

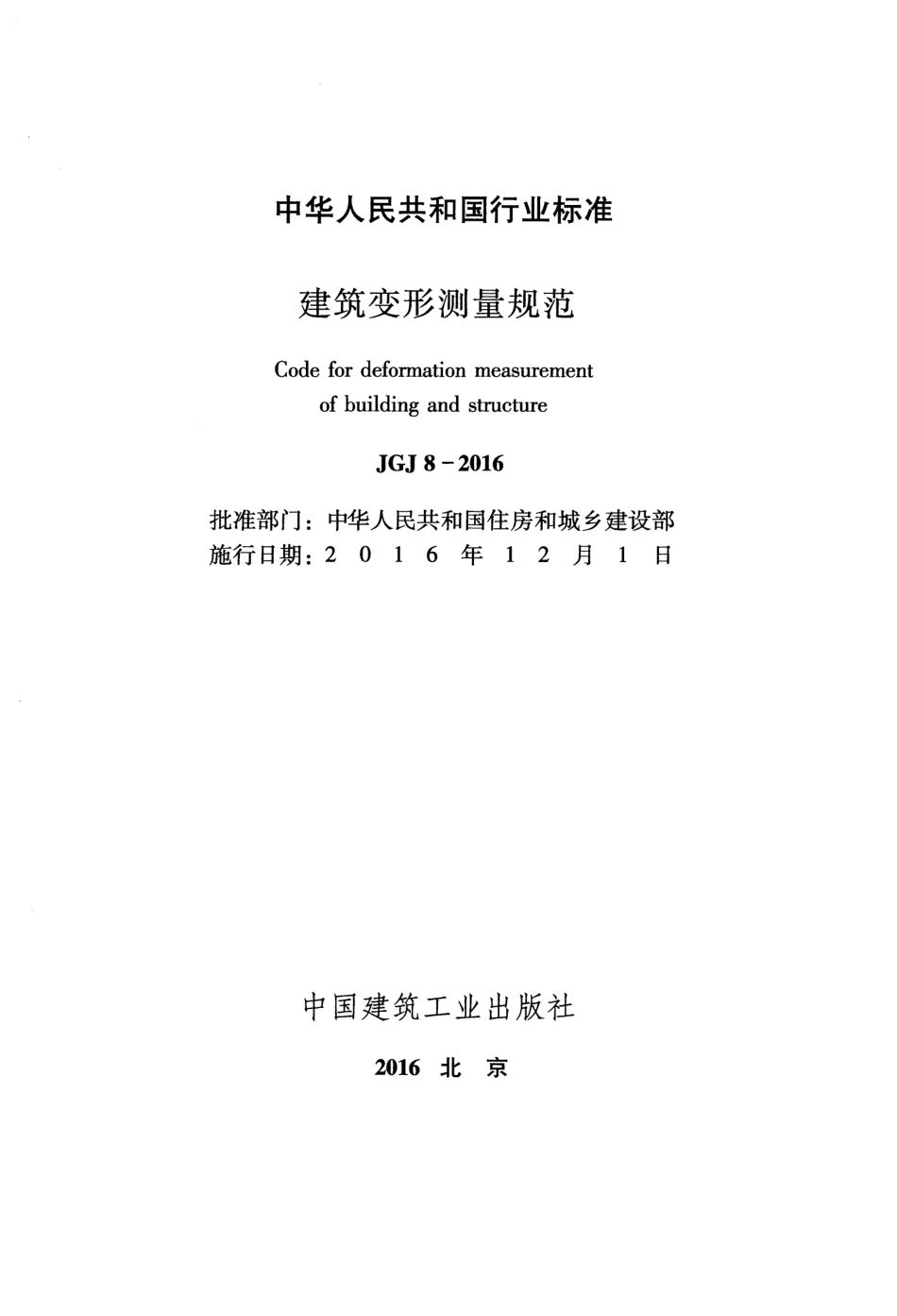

UDC P 中华人民共和国行业标准JJGJJ JGJ 8-2016 备案号J719-2016 建筑变形测量规范Code for deformation measurement of building and structure 2016-07-09 发布2016-12-01 实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准建筑变形测量规范Code for defonnation measurement of building and structure JGJ 8-2016 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 6年12 月1 日中国建筑工业出版社2016北京中华人民共和国住房和城乡建设部公告第1204号住房城乡建设部关于发布行业标准建筑变形测量规范的公告现批准建筑变形测量规范为行业标准，编号为JGJ8 2016，自2016年12月1日起实施。其中，第3.1.1、3.1.6条为强制性条文，必须严格执行。原建筑变形测量规范JGJ 8-2007同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2016年7月9日3 前根据住房和城乡建设部关于印发(2014年工程建设标准规范制订、修订计划的通知(建标20l3J169号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规范。本规范的主要技术内容是:1.总则;2.术语和符号;3.基本规定;4.变形观测方法;5.基准点布设与测量;6.场地、地基及周边环境变形观测;7.基础及上部结构变形观测;8.成果整理与分析;9.质量检验。本规范修订的主要技术内容是:强化了技术设计与作业实施规定;增加了新的变形测量技术方法，删除了目前已很少使用的方法，并将原第8章有关基准点稳定性分析并入第5章中;对原第5、6、7章进行了全面修改，并按变形测量对象及类型调整为目前的第6、7章，增加了收敛变形观测、结构健康监测，细化了各类变形测量中监测点的布设要求、测定方法和成果要求;将原第8、9章的内容进行了扩充，重点强化了成果质量检验的规定;对附录内容作了较大调整。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由建设综合勘察研究设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送建设综合勘察研究设计院有限公司(地址:北京市东城区东直门内大街177号，邮政编码:100007)。本规范主编单位:建设综合勘察研究设计院有限公司4 安徽同济建设集团有限责任公司本规范参编单位:西北综合勘察设计研究院上海岩士工程勘察设计研究院有限公司重庆市勘测院广州市城市规划勘测设计研究院北京市测绘设计研究院天津市勘察院中国有色金属工业西安勘察设计研究院国家测绘产品质量检验测试中，心深圳市建设综合勘察设计院有限公司武汉市测绘研究院本规范主要起草人员:王丹刘广盈郭春生谢征海赵业荣林鸿张凤录黄恩兴刘振萍王树东王双龙吴晓东王百发严小平张训虎杨永兴王峰常君锋本规范主要审查人员:徐亚明秦长利张坤王金坡石俊成杨书涛赵安明柏桂清杨铁荣5 目次1 总则.1 2 术语和符号.2 2.1 术语.2 2.2 符号.4 3 基本规定63.1 总体要求.6 3.2 精度等级.7 3.3 技术设计与实施.9 4 变形观测方法.12 4.1 一般规定.12 4.2 水准测量.12 4.3 静力水准测量.15 4.4 三角高程测量.17 4.5 全站仪测量.19 4.6 卫星导航定位测量.25 4.7 激光测量.29 4.8 近景摄影测量.33 5 基准点布设与测量.35 5.1 一般规定.35 5.2 沉降基准点布设与测量.36 5.3 位移基准点布设与测量.37 5.4 基准点稳定性分析.38 6 场地、地基及周边环境变形观测.40 6.1 场地沉降观测.40 6.2 地基士分层沉降观测.41 6 269002356801244567990124679 A吐A哇A吐EJEdEDEdtucut-ubhubnonhuonbbnoO句t厅i巧d厅i巧i牛t巧t泪叫的观H则形阳.到表表躺唰到f眼珠测护形构测测测测析分阳H监支变结观观观监分形报别扭月移其境部测移测测洲形形测康与定理变预定查收X毛i位及到上观位观观观变变观健理规整土口川和验规检验形量说录明概就阳及躏怦唰攒脚帧瞅瞅蛐整批蜘酬酿检批幢幢变质脯鹏划础J6789果3量3AB范标条MM基川口川川口汇勺hh汇成UUUO队UU质UMQ山录录规用789附附本引附7 Contents 1 General Provisions.1 2 Terms and Symbols.2 2.1 Te丑S22.2 Symbols 4 3 Basic Requirements.6 3.1 General Requirements6 3.2 Accuracy Class 7 3.3 Technical Design and Implementation9 4 Deformation Observation Methods 12 4.1 General Requirements12 4.2 Leveling12 4.3 Hydrostatic Leveling15 4.4 Trigometric Leveling17 4.5 Surveying with Totalstation.19 4.6 Surveying with GNSS25 4.7 Laser-based Surveying29 4.8 Close Range Photogrammetry 33 5 Layout and Surveying of Benchmarks.35 5.1 General Requirements35 5.2 Layout a口dSurveying of Settlement Benchmarks 36 5.3 Layout and Surveying of Displacement Benchmarks 37 5.4 Stability Analysis of Benchmarks38 6 Deformation Observation for Field,Ground and Surroundings.40 6.1 Settlement Observation for Field40 8 6.2 Settlement Observation for Foundation Soils Layers41 6.3 Slope Displacement Monitoring 42 6.4 Deformation Observation for Foundation Pit and Supported Structure46 6.5 Deformation Observation for Surroundings49 7 Deformation Observation for Foundation and U pper Structure 50 7.1 Settlement Observation50 7.2 Horizontal Displacement Observation52 7.3 lnclination Observation53 7.4 Gap Observation55 7.5 Deflection Observation 56 7.6 Convergence Deformation Observation58 7.7 Sunshining Deformation Observation 60 7.8 Wind Loading Deformation Obervation61 7.9 Structure Health Monitoring 62 8 Results Compilation and Analysis.64 8.1 General Requirements64 8.2 Data Compilation 65 8.3 Monitoring Points Analysis 66 8.4 Modelling and Prediction 67 9 Quality Inspection and Accetpance.69 9.1 General Requirements69 9.2 Quality Inspection 70 9.3 Quality Accetpance71 Appendix A Deformation Observation Results Sheets 72 Appendix B Quality Inspection Log Sheet.74 Explanation of Wording in This Code.76 List of Quoted Standards.77 Additio日:Explanation of Provisions.79 9 1总则1.0.1 为了在建筑变形测量中贯彻执行国家有关技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规范。1.O.2 本规范适用于各种建筑在施工期间和使用期间变形测量的技术设计、作业实施、成果整理及质量检验等。1.o.3 建筑变形测量除应符合本规范的规定外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1 变形deformation 建筑在荷载作用下产生的形状或位置变化的现象。可分为沉降和位移两大类。沉降指竖向的变形，包括下沉和上升;而位移为除沉降外其他变形的统称，包括水平位移、倾斜、挠度、裂缝、收敛变形、风振变形和日照变形等。2.1.2 建筑变形测量deformation measurement of building and structure 对建筑物或构筑物的场地、地基、基础、上部结构及周边环境受荷载作用而产生的形状或位置变化进行观测，并对观测结果进行处理、表达和分析的丁作。2.1.3 差异沉降differential settlement 不同位置在同一时间段产生的不均匀沉降现象。2.1.4 币顷牵斗inclination 包括基础倾斜和上部结构倾斜。基础倾斜指的是基础两端由于不均匀沉降而产生的差异沉降现象;上部结构倾斜指的是建筑的中心线或其墙、柱上某点相对于底部对应点产生的偏离现象。2.1.5 挠度deflection 建筑的基础、构件或上部结构等在弯矩作用下因挠曲而产生的变形。2.1.6 收敛变形convergence deformation 隧道、涵洞等类型的建筑在施工或运营过程中因围岩应力变化产生的变形。2.1.7 风振变形wind loading deformation 建筑受强风作用而产生的变形。2 2.1.8 日照变形sunshining deformation 建筑受阳光照射受热不均而产生的变形。2.1.9 变形值deformation value 变形大小的数值，也称变形量。2.1.10 变形允许值allowable deformation value 为保证建筑正常使用而确定的变形控制值。2.1.11 变形预警值prewarning deformation value 在变形允许值范围内，根据建筑变形的敏感程度，以变形允许值的一定比例计算的或直接给定的警示值。2.1.12 基准点benchmark,reference point 为进行变形测量而布设的稳定的、长期保存的测量点。根据变形测量的类型，可分为沉降基准点和位移基准点。2.1.13 工作基点working reference point 为便于现场变形观测作业而布设的相对稳定的测量点。根据变形测量的类型，可分为沉降工作基点和位移工作基点。2.1.14 监测点monitoring point 布设在建筑场地、地基、基础、上部结构或周边环境的敏感位置上能反映其变形特征的测量点。根据变形测量的类型，可分为沉降监测点和位移监
