《钢管混凝土工程施工质量验收规范》GB50628-2010.pdf

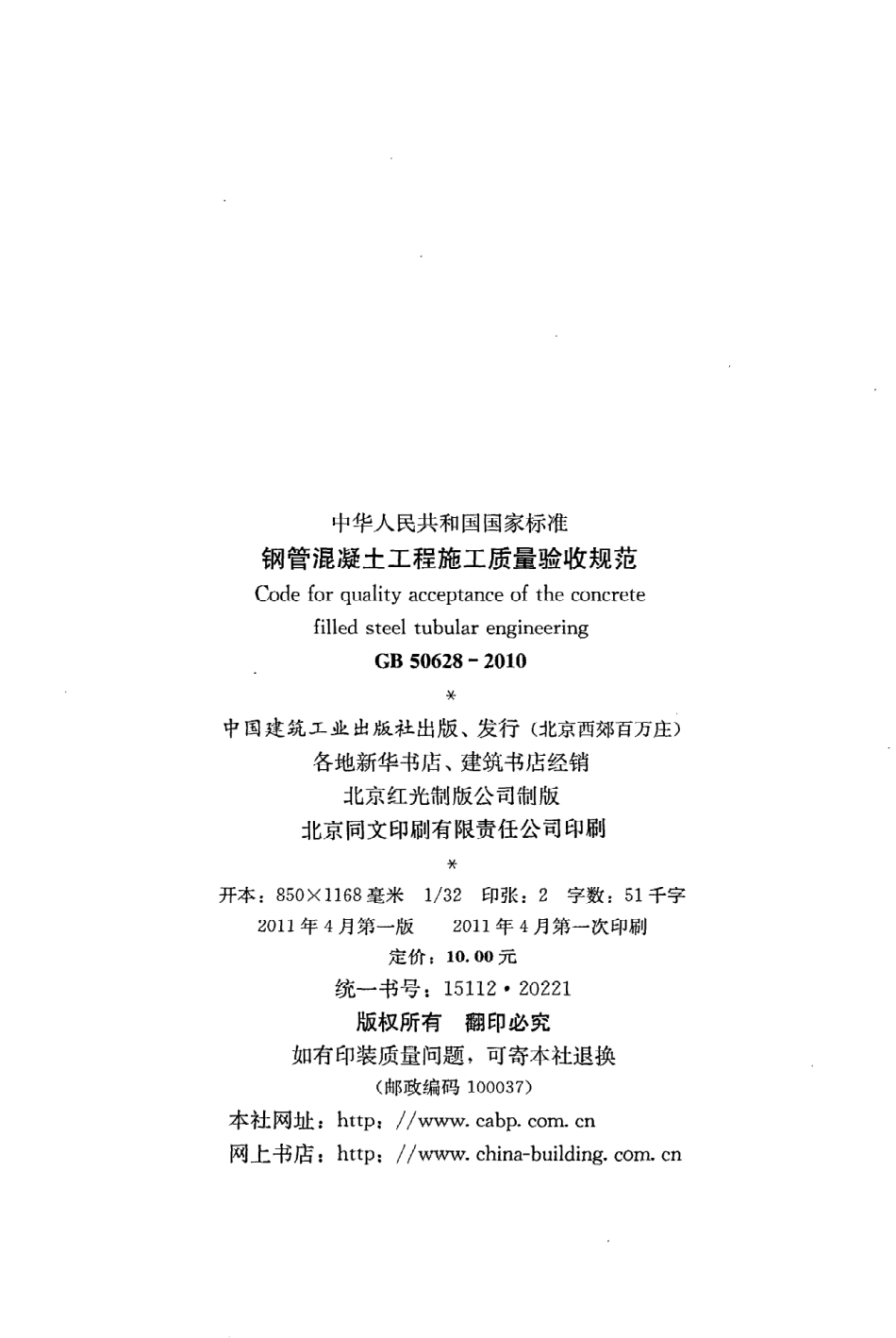

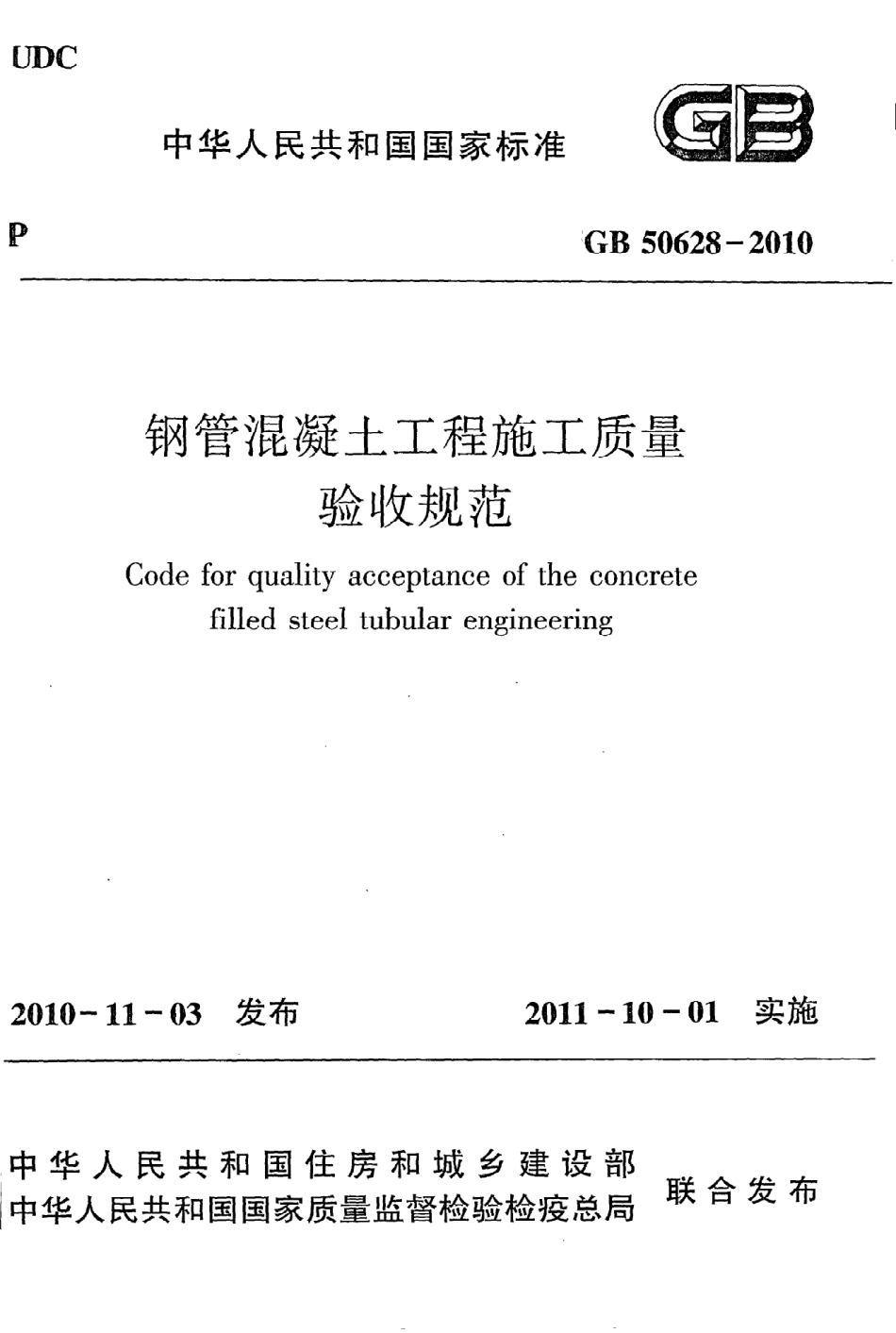

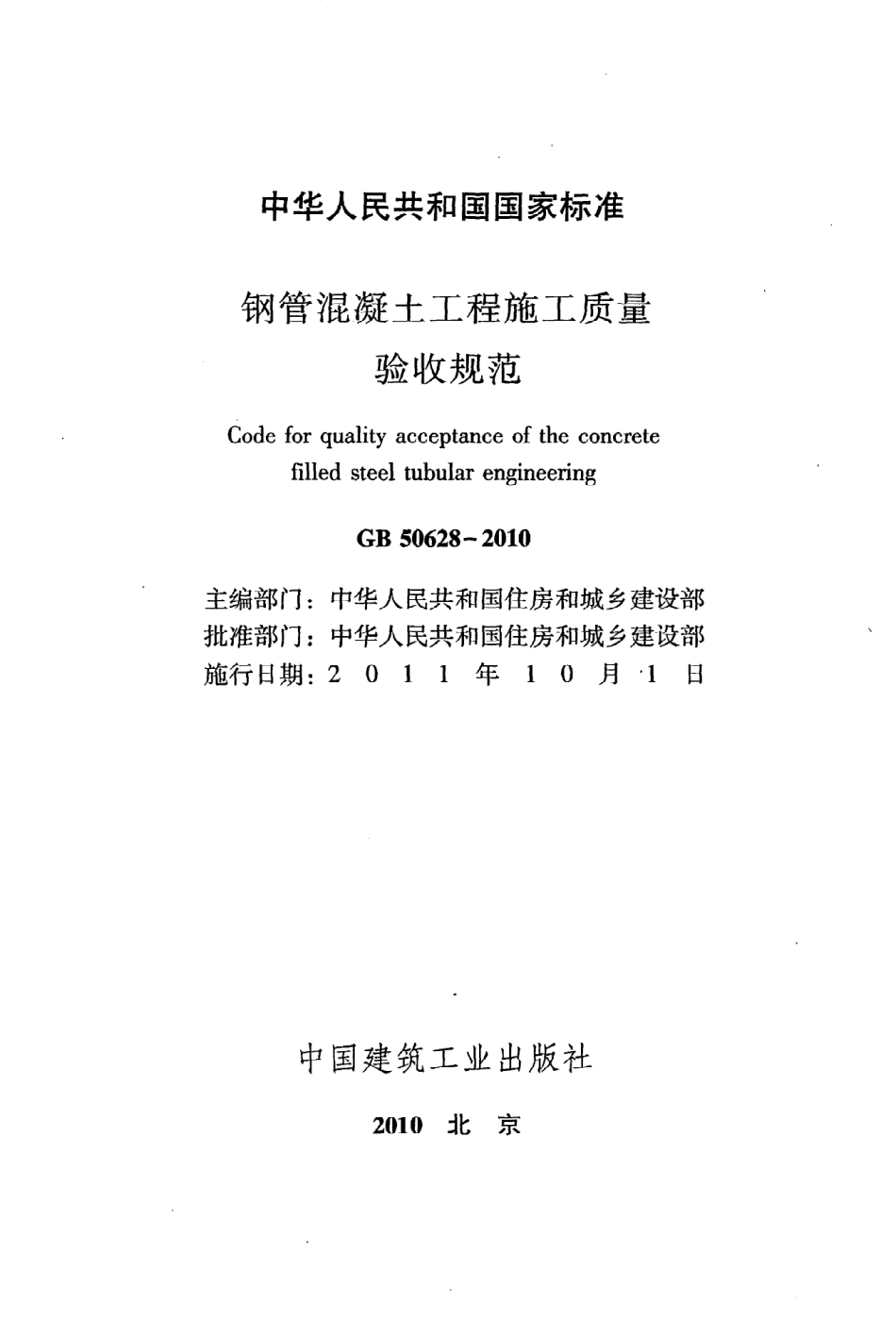

U D C中华人民共不口国 国家标，崛冒G B5 0 6 2 8一2 0 1 0钢管混凝土工程施工质量验收规范C ode forqualityacceptanceof theconcretefilledsteeltubularengineering2 0 1 0一1 1一0 3发布2 0 1 1一1 0一0 1实施中 华 人民共和国 住 房 和 城 乡建 设部中华人民共和国国家质量监督检验检疫总局联 合 发 布中华人民共和国国家标准钢管混凝土工程施工质量验收规范C odeforqualityacceptanceof theconcretefilledsteeltubularengineeringG B5 0 6 2 8一2 0 1 0主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：201 1年1 0月1日中国建筑工业出版社2 0 1 0北京中华人 民共和国国家标准钢管混凝土工程施工质量验收规范C odeforqualityacceptanceoftheconcretefilledsteeltubularengineeringG B 5 0 6 2 8一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 又 116 8毫米2 0 n年4月第一版关1/3 2印张：2字数：5 1千字定价：统一书号：版权所有2 0 1 1年4月第一次印刷1 0.0 0元1 5 1 1 2,2 0 2 2 1翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：网上书店：http:/www.cabp.C om.C nhttp:/www.china-building.C 中华人民共和国住房和城乡建设部公告第81 0号关于发布国家标准钢管混凝土工程施工质量验收规范的公告现批准钢管混凝土工程施工质量验收规范为国家标准，编号为G B5062 8一201 0，自201 1年1 0月1日起实施心其 中，第3.0.4、3.0.6、3.0.7、4.5.1、4.7.1条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年1 1月3日前、自本规范是根据住房和城乡建设部关于印发2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 81 0 2号）的要求，由中国工程建设标准化协会建筑施工专业委员会和南通华新建工集团有限公司会同有关单位共同编制完成的。本规范编制过程中，编制组广泛了解和收集国内有关工程资料，总结了近些年来国内钢管混凝土工程施工的实践经验，并依据建筑工程施工质量验收统一标准G B5 0 3 0 0、钢结构工程施工质量验收规范G B5020 5和混凝土结构工程施工质量验收规范G B502 0 4，提出了钢管混凝土 工程的质量验收指标、检验方法和控制工程质量的措施，以统一钢管混凝土工程施工质量的验收，最后经审查定稿。本规范共分5章和3个附录。包括总则、术语、基本规定、钢管混凝土分项工程质量验收和钢管混凝土工程质量验收。本规范 中以黑体字标志 的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国工程建设标准化协会建筑施工专业委员会负责具体技术内容的解释。请各单位在执行本规范的过程中，随时将有关意见和建议寄中国工程建设标准化协会建筑施工专业委员会（地址：北京市海淀区三里河路9号，邮编：1 0 0 83 5,E一mail:S .C n)，以供今后修改时参考。本规范主编单位、参编单位、主要起草人和主要审查人名单：主 编 单 位：中国工程建设标准化协会建筑施工专业委员会南通华新建工集团有限公司参编 单 位：主要起草人：主要审查人：北京建工集团有限责任公司上海建工（集团）总公司陕西建工集团，急公司上海建科建设监理咨询有限公司鞍钢建设集团有限公司广州市建设工程质量监督站中天建设集团有限公司武汉钢铁集团民用建筑工程有限责任公司湖北省建设工程质量安全监督总站宁波市郸州区建筑工程质量监督站金德钧吴松勤葛汉明杨玉江张显来江遐龄钱忠勤周红波薛永武崔秋江吴险峰胡金旭吴锋董文斌尹长生章季李扬沈黎兴朱江海邱敏华杨嗣信范庆国贺贤娟应惠清王玉岭史志华吴欣之高俊岳鲍颖目次1总则 ，12术语 23基本规定 34钢管混凝土分项工程质量验收 54.1钢管构件进场验收 54.2钢管混凝土构件现场拼装 64.3钢管混凝土柱柱脚锚固 1 04.4钢管混凝土构件安装，1 24.5钢管混凝土柱与钢筋混凝土梁连接 ，1 44.6钢管内钢筋骨架 1 54.7钢管内混凝土浇筑 1 65钢管混凝土工程质量验收 ，1 9附录A钢管混凝土工程检验批质量验收记录 2 0附录B钢管混凝土分项工程质量验收记录 2 9附录C钢管混凝土子分部工程质量验收记录 3 0本规范用词说明 3 5引用标准名录 3 6附：条文说明 ，3 7C ontents1G eneralP rovisions 12T erms 23B asicR equirements 34Q ualityA cceptanceoftheC oncreteF illedS tee1T ubularD ivisionalI tem 54.1siteA cceP tanceof F abricationof比eS teelT ubularM en由er 54.2A ssemblyofC omponentsof theS teelT ubularM ember 64.3A nchoringof S teelT ubularC olumnB ase 1 04.4I nstallationoftheS teelT ubularM enlber 1 24.5L inkbetweenS teelT ubularC olumnand R einforcedC oncreteB eam 1 44.6R einforcementC agein theS teelT ube 1 54.7C oncreteC astingin theS teelT ube 1 65Q ualityA cceptanceoftheC oncreteF i1 ledS teelT ubularS ub一divisionalP roject ，1 9A ppendixAQ ualityA cceptanceR ecordsof the C oncreteF illedS teelT ubularI nspectionL ots 2 0A ppendixBQ ualityA cceptanceR ecordsof theD ivisionalI tem ，2 9A ppendixCQ ualityA cceptanceR ecordsof theS ub一divisionalP roject 3 0E xplanationofW ordingin T hisC ode 3 5L istofQ uotedS tandards 3 6A ddition:E xplanationof P rovisions 3 771总则1.0.1为加强建筑工程施工质量管理，统一钢管混凝土工程施工质量的验收，保证工程质量歹制定本规范。1.0.2本规范适用于建筑工程钢管混凝土工程施工质量的验收。1.0.3本规范应与现行国家标准建筑工程施工质量验收统一标准G B5030 0配套使用。1.0.4钢管混凝土工程施工质量的验收除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1钢管混凝土构件S teeltubularconcretefilledmember在钢管内浇筑混凝土并由钢管和管内混凝土共同工作的结构构件。2.0.2钢管内混凝土C oncreteintheS teeltube浇筑在钢管内有一定工作性能要求的混凝土。2.0.3钢管贯通 型节点through一typesteeltubularjoint在钢管混凝土柱和钢筋混凝土梁节点处，上下楼层钢管柱采用直接贯通柱梁节点核心 区方式的钢管混凝土的柱梁交接节点。2.0.4钢管非贯通 型节点part一throughtypeS teeltubularjoint在钢管混凝土柱和钢筋混凝土梁节点处，上下楼层钢管柱采用不直接贯通柱梁节点核心 区，而采用小直径厚壁钢管、钢板翅片等在柱梁节点核心 区使上下钢管混凝土柱连接，达到转换的柱梁交接节点。也称转换型连接节点。2.0.5钢板翅片fin在钢管混凝土柱和钢筋混凝土梁节点处钢管柱非贯通型节点中，钢管柱不贯通柱梁节点核心 区，用于上下钢管混凝土柱转换连接的钢板肋。3基 本 规 定3.0.1钢管混凝土 工程的施工应 由具备相应资质的企业承担。钢管混凝土工程施工质量检测应由具备工程结构检测资质的机构承担。3.0.2钢管混凝土施工图设计文件应经具有施工图设计审查许可证的机构审查通过。施工单位的深化设计文件应经原设计单位确认。3.0.3钢管混凝土工程施工前，施工单位应编制专项施工方案，并经监理（建设）单位确认。当冬期、雨期、高温施工时，应制定季节性施工技术措施。3.0.4钢管、钢板、钢筋、连接材料、焊接材料及钢管混凝土的材料应符合设计要求和国家现行有关标准的规定。3.0.5钢管构件的制作应符合现行国家标准钢结构工程施工质量验收规范G B50 2 0 5的有关规定。构件出厂应按规定进行验收检验，并形成出厂验收记录。要求预拼装的应进行预拼装，并形成记录。3.0.6焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及合格证规定的范围内施焊。3.0.7设计要求全焊透的一、二级焊缝应采用超声波探伤进行焊缝内部缺陷检验，超声波探伤不能对缺陷作出判断时，应采 用射线探伤检验。其内部缺陷分级及探伤应符合现行国家标准钢焊缝手工超声波探伤方法和探伤结果分级G B1 1 3 4 5、金属熔 化焊焊接 接 头射 线照相G B/T 3 3 2 3的有 关规定。一、二级 焊 缝 的 质 量 等 级及缺 陷 分 级 应 符 合 表3.0.7的规定。表3.0.7一、二级焊缝质量等级及缺陷分级焊缝质量等级一级二级内部缺陷超声波探伤评定等级lI I I检验等级B级B级探伤比例1 0 0%2 0%内部缺陷射线探伤评定等级亚I检验等级A B级A B级探伤比例1 0 0%2 0%注：探伤比例的计数方法应按以下原则：(1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度不应小于2 0 0?，当焊逢长度不足2 0 0 mm时，应对整条焊缝进行探伤；(2）对现场安装焊缝，应按同一类型、同一施 焊条件的焊缝条数计算百分比，探伤长度不应小于2 0 0?，并不应少于1条焊缝。3.0.8钢管混凝土构件吊装与钢管内混凝土浇筑顺序应满足结构强度和稳定性的要求。3.0.9钢管内混凝土施工前应进行配合 比设计，并宜进行浇筑工艺试验；浇筑方法应与结构形式相适应。3.0.1 0钢管构件安装完成后应按设计要求进行防腐、防火涂装。其质量要求和检验方法应符合现行国家标准钢结构工程施工质量验收规范G B5020 5的有关规定。3.0.n钢管混凝土工程施工质量验收，应在施工单位 自行检验评定合格的基础上，由监理（建设）单位验收。其程序应按现行国家标准建筑工程施工质量验收统一标准G B 5 0 3 0 0的规定进行验收。钢管混凝土子分部应按表3.o.n的规定划分分项工程。表3.0.1 1钢管混凝土子分部工程所含分项工程表子分部工程分项工程钢管混凝土工程钢管构件进场验收、钢管混凝土构件现场拼装、钢管混凝土柱柱脚锚固、钢管混凝土构件安装、钢管混凝土柱与钢筋混凝土梁连接、钢管内钢筋骨架、钢管内混凝土浇筑4钢管混凝土分项工程质量验收4.1钢管构件进场验收主控 项目4.1.1钢管构件进场应进行验收，其加工制作质量应符合设计要求和合同约定。检查数量：全数检查。检验方法：检查出厂验收记录。4.1.2钢管构件进场应按安装工
