《预制带肋底板混凝土叠合楼板技术规程》JGJ@T258-2011.pdf

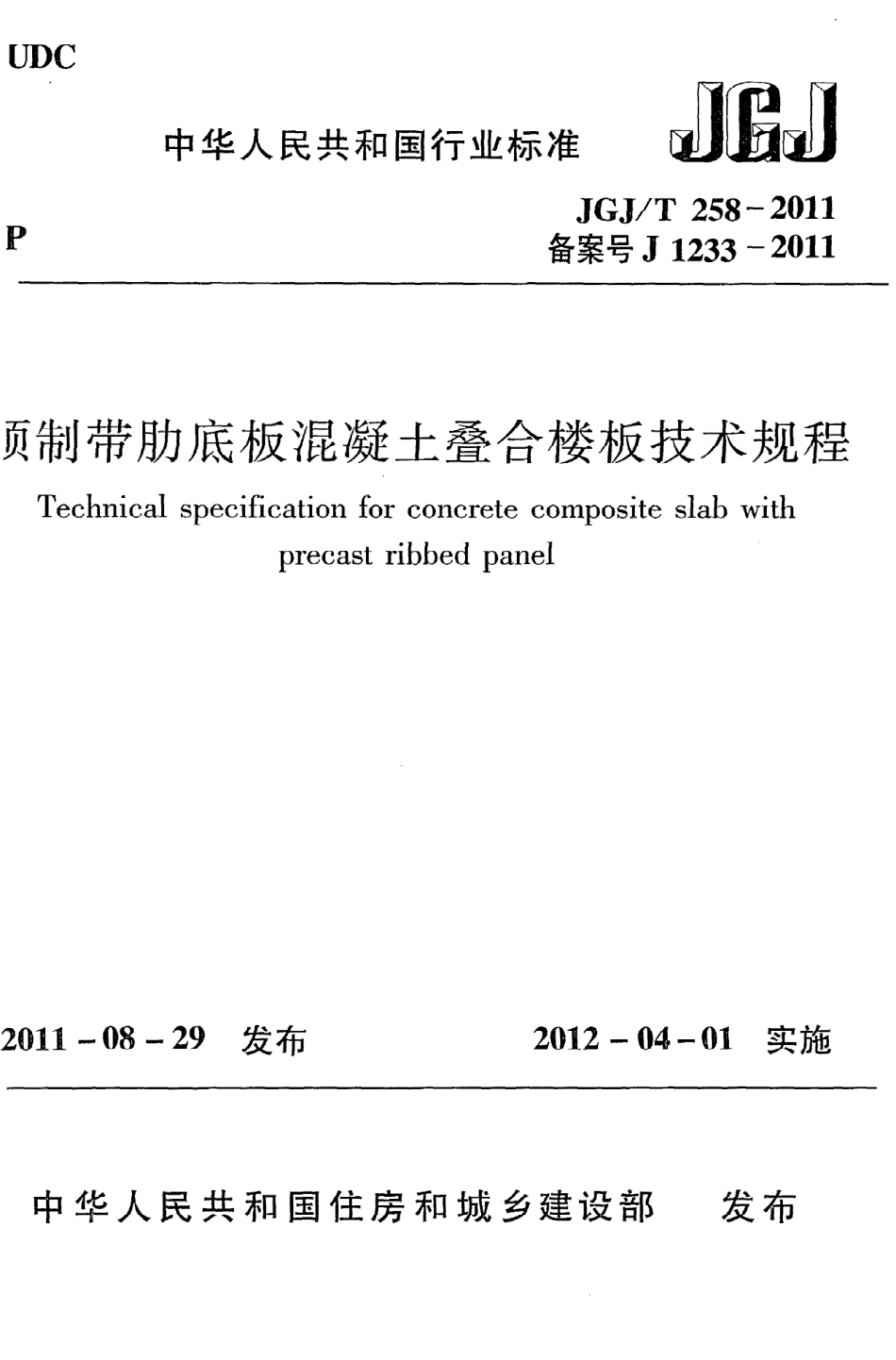

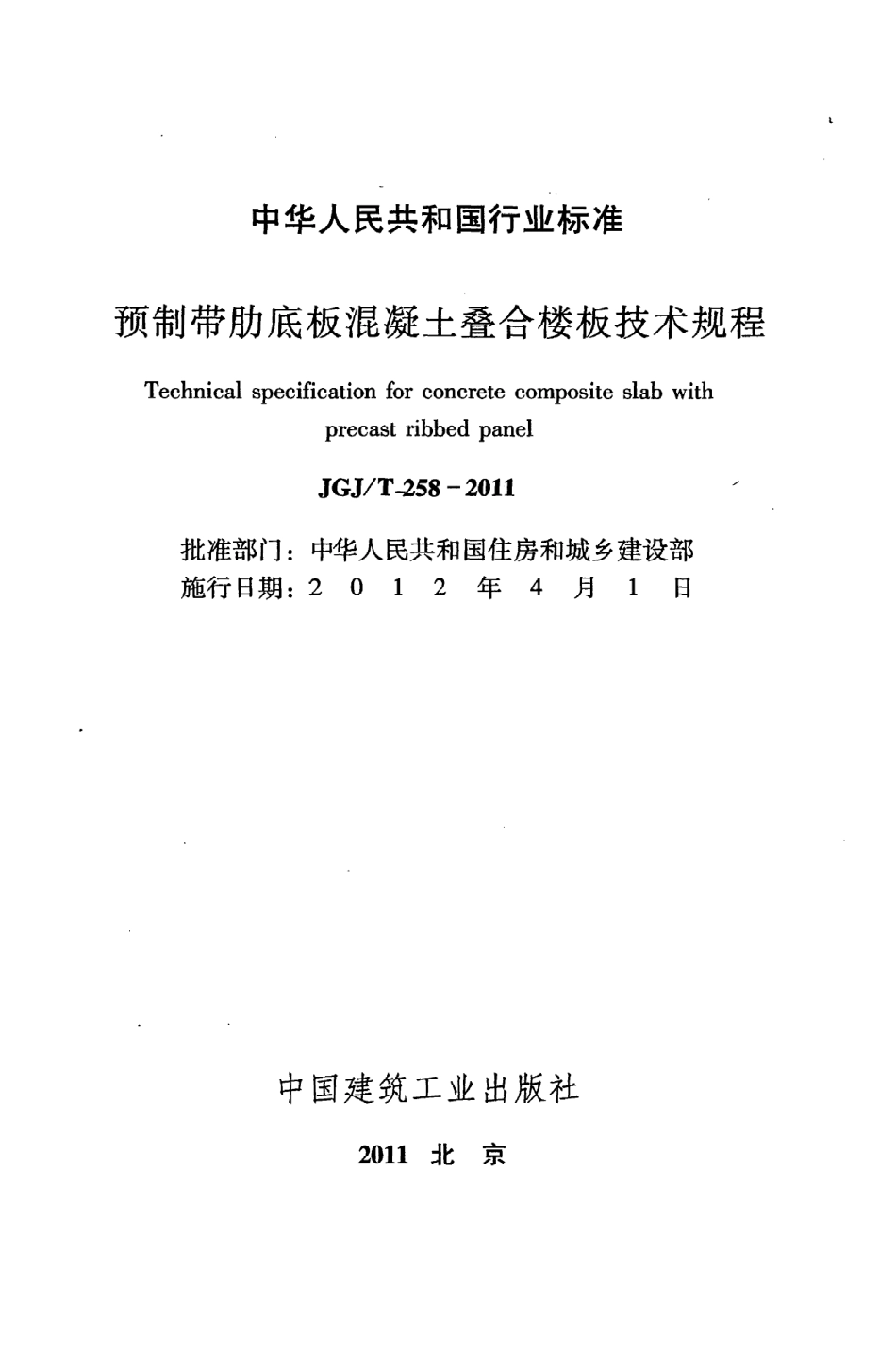

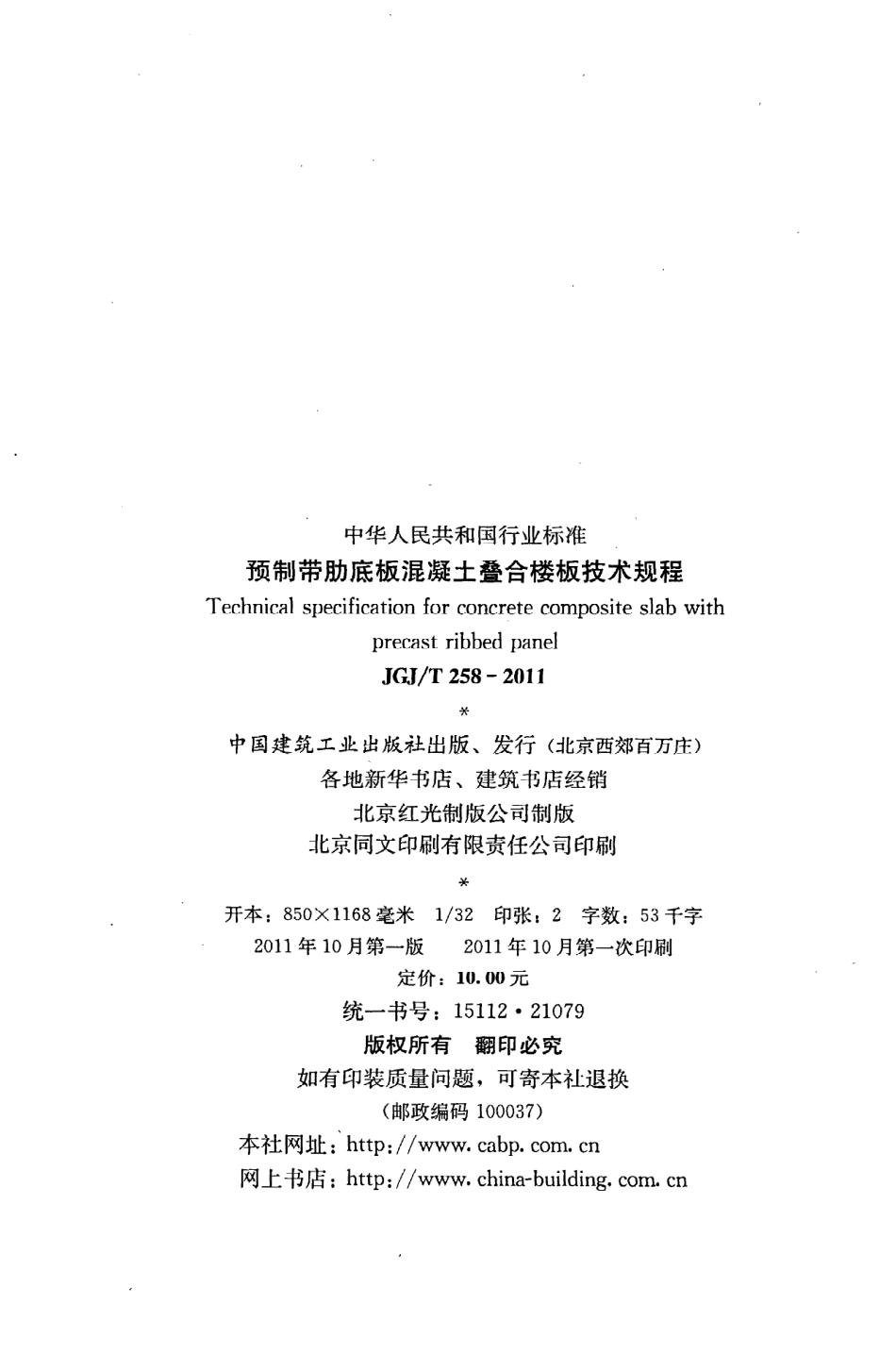

U D C中华人民共和 国行业标准J 履PJ G J/T2 5 8一2 0 1 1备案号J1 2 3 3一2 0 1 1页制带肋底板混凝土叠合楼板技术规程T echnicalspecificationforconcretecompositeslahwithprecastribbedpanel2 0 1 1一0 8一2 9发布2 0 1 2一0 4一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和 国行业标准预制带肋底板混凝土叠合楼板技术规程T echnicalspecificationforconcretecomP ositeslabwithprecastribbedpanelJ G J/T 之5 8一2 0 1 1批准部门：施行日期：中华人民共和国住房和城乡建设部201 2年4月1日中国建筑工业出版社2 0 1 1北京中华人 民共和国行业标准预制带肋底板混凝土叠合楼板技术规程T echnicalspecificationforconcretecompositeslabwithprecastribbedpanelJ C J/T2 5 8一2 0 1 1中国建筑工业出版社 出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷开本：85 0 只 1 1 6 8毫米2 0 1 1年1 0月第一版关l/3 2印张：2字数：5 3千字定价：统一书号：版权所有2 0 n年1 0月第一次印刷1 0.0 0元1 5 1 1 22 1 0 7 9翻 印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP:网上书店：httP:刀.cabpcomcn刀www.chinobuilding,com。n中华人民共和国住房和城乡建设部公告第1 1 3 6号关于发布行业标准预制带肋底板混凝土叠合楼板技术规程的公告现批准预制带肋底板混凝土叠合楼板技术规程为行业标准，编号为J G J/T2 5 8一2 0 1 1，自2 0 1 2年4月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 1年8月2 9日前、曰根据住房和城乡建设部关于印发 2 0 0 9年工程建设标准规范制订、修改计划（第一批）的通知（建标2。988号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规程。本规程的主要内容有：1总则；2术语和符号；3材料；4基本设计规定；5叠合楼板结构设计；6构造要求；7工程施工；8工程验收。本规程由住房和城乡建设部负责管理，由湖南高岭建设集团股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送湖南高岭建设集团股份有限公司（地址：湖南省长沙市开福区捞刀河镇彭家巷4 6 8号，邮政编码：牡 0 1 5 3）。本 规 程 主 编单位：湖南高岭建设集团股份有限公司本 规 程 参 编 单 位：衡阳市衡洲建筑安装工程有限公司湖南大学兰州大学曙光控股集团有限公司山东万斯达集团有限公司本规程主要起草人员：周绪红吴方伯何长春黄海林陈伟邓利斌刘彪李骥原唐仕亮颜云方张波蒋世林陈赛国黄璐、本规程主要审查人员：马克俭白生翔孟少平吴波何益斌余志武张友亮肖龙陈火众目次1总则 .12术语和符号 ，22.1术语 22.2符号 33材料 63.1混凝土 、63.2钢筋 64基本设计规定 ，74.1一般规定 ，74.2荷载与内力分析 ，85叠合楼板结构设计，1 25.1一般规定 1 25.2承载能力极限状态计算 1 25,3正常使用极限状态验算 1 26构造要求 1 56.1一般规定 ，1 56,2钢筋配置 1 76.3拼缝构造 “1 86.4端部构造 2 07工程施工 ，2 27.1一般规定 2 27.2预制带肋底板制作 2 27.3预制带肋底板起吊、运输及堆放 2 37.4预制带肋底板铺设 2 37.5叠合层混凝土施工 2 458工程验收 ，2 68.1一般规定 2 68.2预制带肋底板 2 68.3预制带肋底板安装 2 98.4钢筋与叠合层混凝土 3 08.5叠合楼板 3 1本规程用词说明 ，”.3 2引用标准名录 i.3 3附：条文说明 3 5C ontents1G eneralP rovisions ，12T ermsandsymbols 22.1T e似s 22.2 5”爪bols 33M at 云ialsR equirements 63.1C oncrete 63.2S teelR einforcement ”64B asicR equirements 74.1G eneralR equirements 74.2L oadsand L oadE ffectS 85D esignoftheC ompositeS lab 1 25.1G eneralR equirements ，1 25.2U ltimateL imitS tates 1 25,3S erviceabihtyL imitstates 1 26D etaihngR equirements 1 56.1G eneralR equirements 八 1 56.Z R equirementsof S teelR einforcements，1 76.3J ointD etailingR equirements 1 86.4E ndD etailingR equirenments 2 07C onstruction 2 27.1G eneralR equirements 2 27,2M anufacturingofP recastP anels 2 27,3H oisting,T ransportingandS tockpilingoftheP recastP anels，。，2 37.4L ayingof theP recastP anels 2 377.5C onstructionof C oncreteT o即ing 2 48A cc即tance ，.2 68.1G eneralR equirements 2 68.2P recastP anel ，2 68.3P recastP anelI nstallation 2 98.4S teelR einforcementand C oncreteT opping 3 08.5C ompositeS lab ，3 1E xplanationofW ordingin T hisS pecification 3 2L istofQ uotedS tandards 3 3A ddition:E xplanationof P rovisions 3 581总则1.0.1为了提高预制带肋底板混凝土叠合楼板的设计与施工技术水平，贯彻执行 国家的技术经济政策，做到安全、适用、经济、耐久、确保质量，制定本规程。1.0.2本规程适用于环境类别为一类、二a类，且抗震设防烈度小于或等于9度地 区的一般工业与民用建筑楼板的设计、施工及验收。当遇有板底表面温度大于1 0 0或有生产热源且表面温度经常大于6 0 或板承受振动荷载情况之一时，应按国家现行有关标准进行专门设计。1.0.3预制带肋底板混凝土叠合楼板的设计、施工及验收，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1预制带肋底板precastribbedpanel由实心平板与设有预留孔洞的板肋组成，经预先制作并用于混凝土叠合楼板的底板。预制带肋底板包括预制预应力带肋底板、预制非预应力带肋底板。2.1.2实心平板solidpanel预制带肋底板的下部实心混凝土平板，其内配置受力的先张法纵向预应力筋或纵向非预应力钢筋。2.1.3板肋rib沿预制带肋底板跨度方向设置并带预留孔洞的肋条，其截面形式可为矩形、T形等。2.1.4预留孔洞preformedhole为布置横向穿孔的非预应力钢筋或管线等而在板肋上设置的孔洞。2.1.5胡子筋beard一shapereinforcement实心平板端部伸出的纵向受力钢筋。2.1.6拼缝防裂钢筋jointanti一crackreinforcement布置 于预制带肋底板拼缝处横向穿孔钢筋上方，用于约束可能产生裂缝的构造钢筋。2.1.7横向穿孔钢筋transversalperforatingreinforcement垂直于板肋并从预留孔洞穿过的非预应力钢筋。2.1.8叠合层cast一in-situconcretetopping在预制带肋底板上部配筋并浇筑混凝土的楼板现浇层。2.1.9叠合楼板compositeslab在预制带肋底板上配筋并浇筑混凝土叠合层形成的楼板。2.1.1 0叠合楼盖compositefloorsystem由各类梁与预制带肋底板组成，并通过配筋及浇筑混凝土叠合层而形成的装配整体式楼盖。2.2符号2.2.1材料性能厂k、几与施工阶段对应龄期的混凝土立方体抗压强度大。相应的混凝土轴心抗拉强度标准值、轴心抗压强度标准值；ftkl预制预应力带肋底板混凝土轴心抗拉强度标准值；九非预应力钢筋抗拉强度设计值。2.2.2作用和作用效应吼1叠合楼板（包括预制带肋底板和叠合层）自重标准值；饰第二阶段面层、吊顶等自重标准值；q第一阶段可变荷载标准值ql与第二阶段可变荷载标准值Q眨两者中的较大值；q均布荷载设计值；ql叠合楼板 自重设计值；q:外加荷载设计值；从G叠合楼板 自重在计算截面产生的弯矩设计值；呱G k叠合楼板 自重标准值吼1在计算截面产生的弯矩值；M I Q第一阶段可变荷载在计算截面产生 的弯矩设计值；呱k第二阶段荷载标准组合下在计算截面上产生的弯矩值；呱G第二阶段面层、吊顶等 自重在计算截面产生的弯矩设计值；2。2。32。2。4呱G k第二阶段面层、吊顶等自重标准值在计算截面产生的弯矩值；从Q第二阶段可变荷载在计算截面产生 的弯矩设计值；呱Q k使用阶段可变荷载标准值在计算截面产生的弯矩值；V I G叠合楼板 自重在计算截面产生的剪力设计值；V I Q第一阶段可变荷载在计算截面产生 的剪力设计值；矶G第二阶段面层、吊顶等自重在计算截面产生的剪力设计值；矶Q第二阶段可变荷载在计算截 面产生 的剪力设计值；act、ac。施工阶段相应的荷载标准组合下产生在构件计算截面预拉区、预压区边缘的混凝土法向拉应力、压应力；aet使用阶段按荷载标准组合计算控制截面抗裂验算边缘的混凝土法向应力；丐。扣除全部预应力损失后在控制截面抗裂验算边缘混凝土的法向预压应力；as、一荷载准永久组合下叠合楼板纵向非预应力钢筋的应力。几何参数B板的计算宽度；l。板的计算跨度；W o叠合楼 板 计 算 截 面边 缘 的换算截 面 弹性 抵抗矩；W ol预制预应力带肋底板换算截面受拉边缘的弹性抵抗矩。计算系数及其他y0结构重要性系数；儿永久荷载分项系数；服可变荷载分项系数。3材料3.1混凝土3。1。1C 3 O1。2预制带肋底板的混凝土强度等级不宜低于C 4 0且不应低，叠合层的混凝土强度等级不宜低于C 2 5。混凝土力学性能标准值和设计值应按现行国家标准混于3凝土结构设计规范G B5 0 0 1 0的规定取用。3.2钢筋3.2.1受力的预应力筋宜采用消除应力螺旋肋钢丝或冷轧带肋钢筋；受力的非预应力钢筋宜采用热轧带肋钢筋、冷轧带肋钢筋，也可采用热轧光圆钢筋。3.2.2受力的预应力筋和受力的非预应力钢筋力学性能标准值和设计值应按国家现行标准混凝土结构设计规范G B5 0 0 1 0和 冷轧带肋钢筋混凝土结构技术规程J G J 9 5的规定取用。受力的预应力筋的直径不应小于smm；受力的非预应力钢筋的直径不应小于6 mm。3.2.3在预制带肋底板和叠合层中配置的各类构造钢筋，可根据实际情况确定，但其直径不应小于4 mm。4基本设计规定4.1一般 规定4.1.1本规程依据现行 国家标准混凝土结构设计规范G B5001 0的极限状态设计方法，采用分项系数的设
