《红外热像法检测建筑外墙饰面粘结质量技术规程》JGJ@T277-2012.pdf

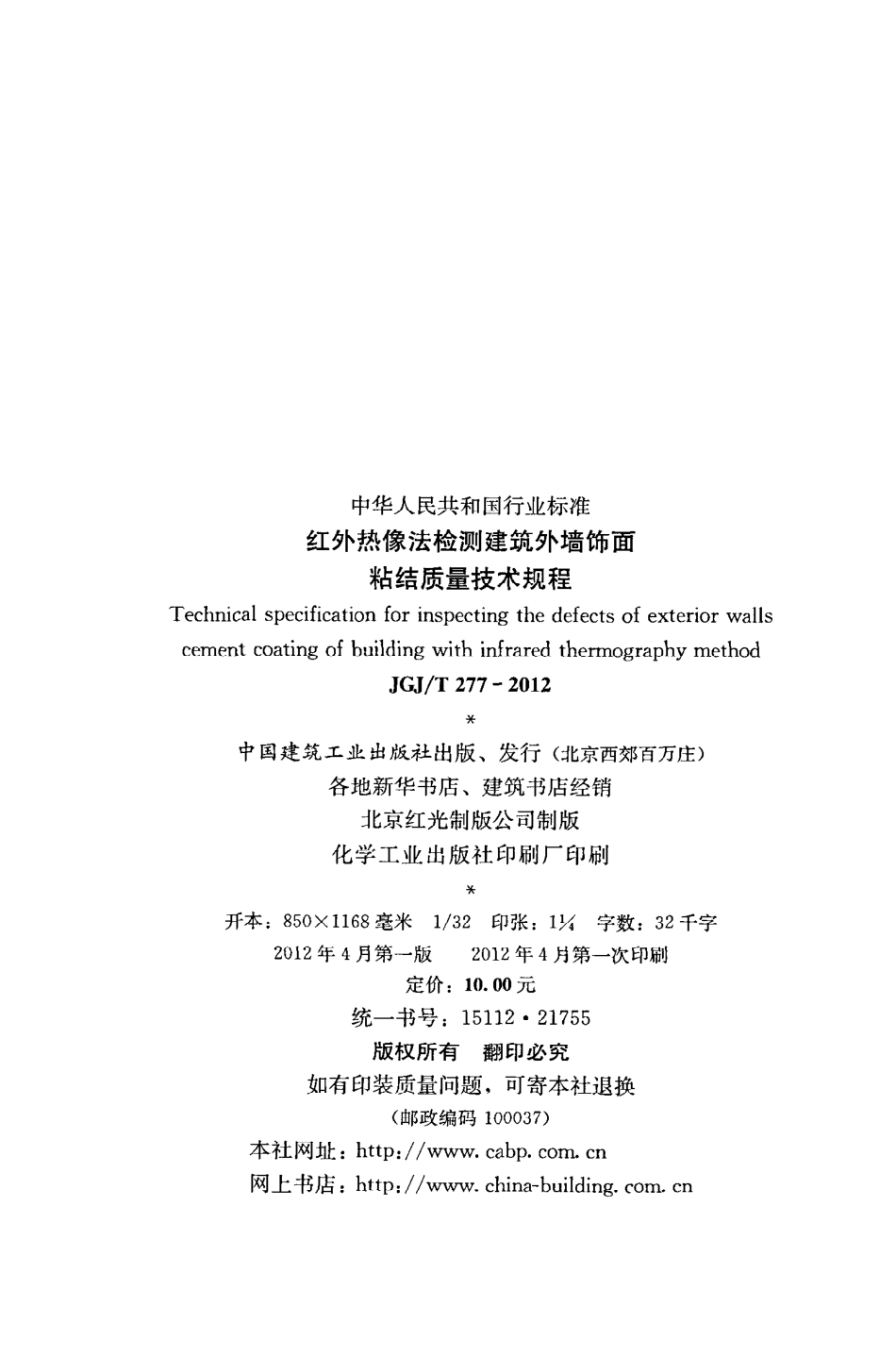

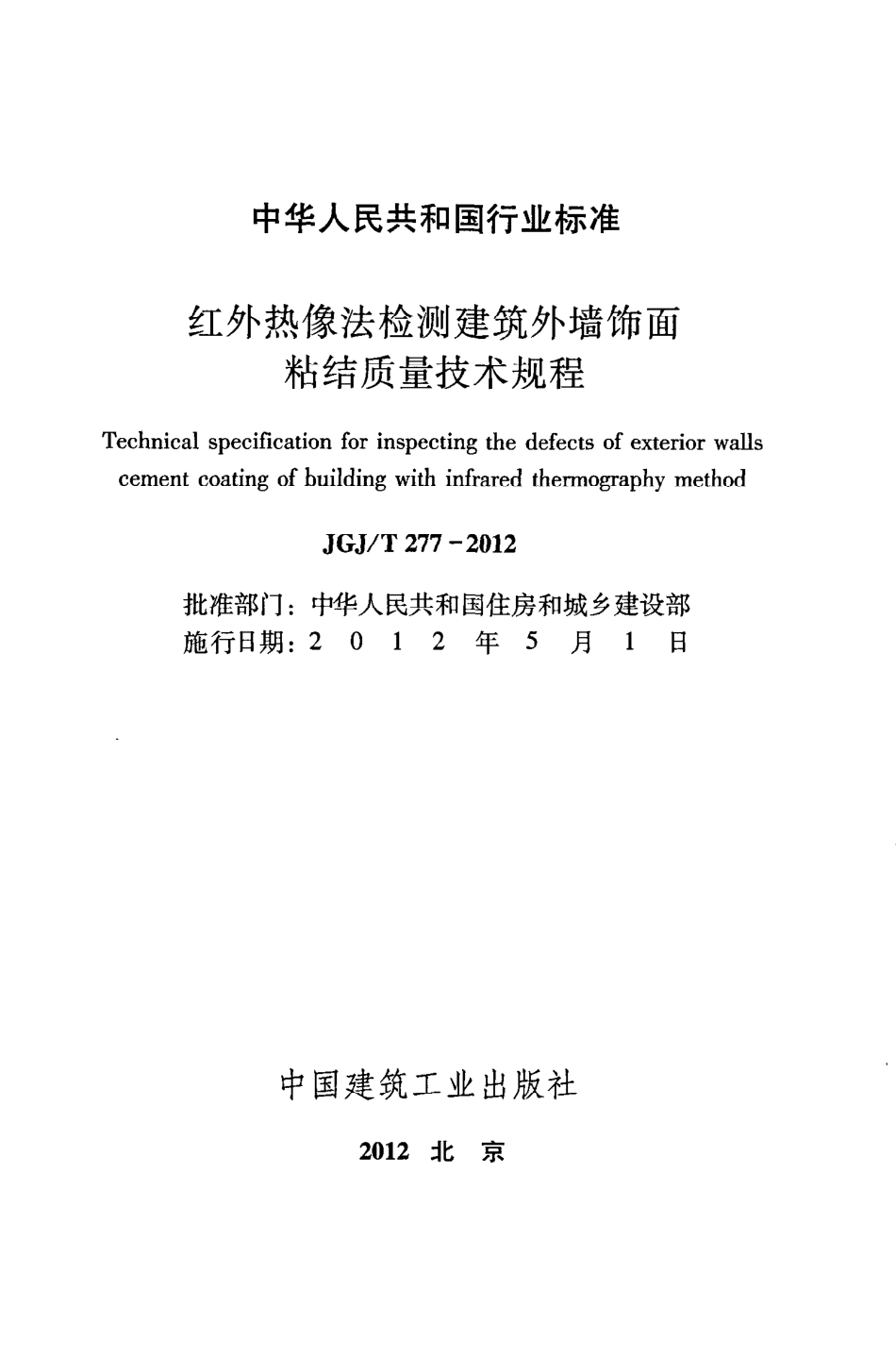

U D C中华人民共和 国行业标准 后 PJ G J/T2 7 7一2 0 1 2备案号J1 3 4 6一2 0 1 2红外热像法检测建筑外墙饰面粘结质量技术规程echnicalspecificationforinspectingthe defectsof exteriorwallscementcoatingofbuildingwithinfraredthermo即aphymethod2 0 1 2一0 1一0 6发布2 0 1 2一0 5一0 1实施中华人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准红外热像法检测建筑外墙饰面粘结质量技术规程T echnicalspecificationforinspectingthedefectsofexteriorwallscementcoatingofbuildingwithinfraredthermo脚phymethodJ C J】T2 7 7一2 0 1 2批准部门：中 华人民共和国住房和城乡建设部施行日期：201 2年5月1日中国建筑工业出版社2 0 1 2北京中华人 民共和国行业标准红外热像法检测建筑外墙饰面粘结质量技术规程T echnicalspecificationforinspecti眼thedefectsofexteriorwallscementcoatingofbuildingwithinfraredthermographymethodJ G J/T2 7 7一2 0 1 2中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版化学工业出版社印刷厂印刷开本：85 0 又 1 1 6 8毫米1/3 2印张：1字数：3 2千字2 0 1 2年4月第一版2 0 1 2年4月第一次印刷定价：1 0.0 0元统一书号：1 5 1 1 22 1 7 5 5版权所有翻 印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP：刀cabP.coT 网上书店：http:/www.china-buildingcom,cn中华人民共和国住房和城乡建设部公告第1 2 4 0号关于发布行业标准红外热像法检测建筑外墙饰面粘结质量技术规程的公告现批准红外热像法检测建筑外墙饰面粘结质量技术规程为行业标准，编号为J G J/T2 7 7一2 0 1 2，自2 0 1 2年5月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 2年l月6日目 叨舀根据住房和城乡建设部关于印发 2 0 1。年工程建设标准规范制订、修订计划的通知（建标2 0 1 04 3号）的要求，规程编制组 经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规程。本规程的主要技术 内容是：1总则；2术语；3检测仪器；4检测；5检测数据分析；6检测结论和报告。本规程由住房和城乡建设部负责管理，由甘肃省建设投资（控股）集团总公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送甘肃省建设投资（控股）集 团总公 司（地址：兰州市七里河区西津东路5 7 5号，邮编：7 3 0 0 5 0）。本 规 程 主 编单位：甘肃省建设投资（控股）集团总公司中国建筑科学研究院本 规 程参编单 位：甘肃省建筑科学研究院四川省建筑科学研究院广西建筑科学研究设计院中国计量科学研究院河北省建筑科学研究院沈阳市建设工程质量检测中心重庆市建设工程质量监督 总站检测中心沈阳建筑大学山西省建筑科学研究院北京东方建宇混凝土科学技术研究院本规程主要起草人员：王欢祥冯 力强徐教宇晏大玮孟康荣张剑峰边智慧贾玉新魏利国王安岭本规程主要审查人员：陆津龙崔士起张嘉亮曹万智高永强李杰成文先琪原遵东吴玉厚由世岐金光辉陈松马眠成目次1总则 12术语 23检测仪器 ，”二33.1技术要求 ，33.2使用环境条件 34检测 44.1一般规定 44.2现场检测 55检测数据分析 76检测结论和报告 8附录A红外热像仪校准方法 9附录B全国部分城市红外热像法检测建筑外墙饰面粘结质量适宜检测时段 1 2附录C常用饰面材料表面发射率 1 3附录D检测记录表 1 4本规程用词说明 1 5附：条文说明 ，1 7C ontents1G eneralP rovisions 12T erms ，23T estE quipment ”33.1T echnicalR equirements 33.2U se of E nviro刀nlentalC ondltions二。二。34T esting ，44.1G eneralR equirements，44.2F iddT esting 55T estD ataP rocessing 76T estR esultsandR eport 8A ppendixAI nfraredC alibrationM ethod 9A ppendixBS uitableT estingT ime forE xteriorW allsC ementC oatingofB uildingwithI nfraredT hermographyM ethodinsomeC itiesofC hina 1 2A ppendixCC ommonlyusedinD ecorativeS urfaceE missivity 1 3A ppendixDT estR ecordF orm 1 4E xplanationofW ordingin T hisC ode 1 5A ddition:E xplanationof P rovisions 1 77l总则1.0.1为规范红外热像技术在建筑外墙饰面层粘结质量检测中的应用，制定本规程。1.0.2本规程适用于建筑外墙采用满粘法施工的饰面层粘结质量检测，不适用于下列饰面层的粘结质量检测：1采用混色饰面砖或涂料，且影响检测结果判断的饰面层；2表面有较大凹凸装饰的饰面层。1.0.3使用红外热像法进行建筑外墙饰面层粘结质量检测的人员，应通过专业技术培训。1.0.4采用红外热像法检测建筑外墙饰面层粘结质量时，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语2.0.1饰面层cementcoating附着于建筑外墙外侧，起装饰作用的构造层。2.0.2空间分辨力spatialresolution红外热像仪分辨物体空间几何形状细节的能力。2.0.3图像处理imageprocessing对红外热像图进行除噪声、图像色彩调整、消除背景、空鼓面积计算等处理。2.0.4空鼓exfoliationofcementcoating饰面层与基层之间或饰面层内部各层材料之间因相互粘结不牢而出现的分层现象。3检 测 仪 器3.1技 术 要 求3.1.1红外热像仪的性能指标应满足下列条件：1工作波段为8#m一1 4拌m，且具备可见光成像辅助功能；2检测温度范围为一2 0一1 0 0；3温度显示分辨率不大于0.0 8；4测温一致性不大于0.5；5测温准确度为士2；6探测器像素值不小于3 2 0 x2 4 0;7空间分辨力不小于lmrad。3.1.2红外热像仪应具有产品合格证。3.1.3红外热像仪应定期进行校准，并应符合下列规定：l红外热像仪校准方法应按本规程附录A执行；2校准项 目应包括温度示值误差和测温一致性；3校准有效期不宜超过1年。3.2使用环境条件3.2.1红外热像仪的使用环境条件应符合下列规定：1环境温度应在一5一4 0；2环境湿度应小于9 0。4检测4.1一般 规 定4.1.1红外热像法检测建筑外墙饰面层粘结质量工作程序，应按图4.1.1进行。接受委托现场调查和相关资料收集编写检测技术方案现场检测检测数据分析编写检测报告图4.1.1红外热像法检测建筑外墙饰面层粘结质量工作程序框图l）检测时间；4.1.2接受委托后，应进行现场调查和资料收集，并宜包括下列内容：1建筑物结构形式、规模、饰面情况、使用时间；2建筑设计图纸；3建筑物方位、朝向、日照、周边环境遮挡或反射情况；4建筑物冷、热源部位及工作情况；5建筑物外墙渗漏、开裂、脱落及维修等情况。4.1.3检测前应编写检测技术方案，并应符合下列规定：1检测技术方案应依据委托的内容、现场调查结果和收集 的资料编写。2检测技术方案应包括下列内容：2）被检墙面的方位及检测时段；3）检测仪器在现场的工作位置；4）拍摄距离、拍摄角度及拍摄次数；附录D检测记录表表D外墙饰面层粘结质量检测记录表工程名称：地址：仪器名称：编号：基层材料：饰面材料：天气：气温：风速：日照情况：编号分区楼层立面朝向红外像片号数码像片号拍摄距离拍摄角度摄间拍时饰面层表面温度检测：校核：检测日期：1 4本规程用词说明1为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：l）表示很严格，非这样做不可的：正 面词采用“必须”，反面词采用“严禁”;2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”;3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜，;4）表示 有 选 择，在一定 条 件下 可 以这样 做 的，采 用“可”。2条文 中指明应按其他有关标准执行 的写法为：“应符合的规定”或“应按执行”。中华人民共和国行业标准红外热像法检测建筑外墙饰面粘结质量技术规程J G J/T2 7 7一2 0 1 2条文 说 明制 定 说明 红外热像法检测建筑外墙饰面粘结质量技术规程J G J/T2 7 7一2 0 1 2，经住房和城乡建设部2 0 1 2年1月6日以第1 2 4 0号公告批准、发布。本规程制定过程中，编制组进行了广泛深人的调查研究，总结了我国工程建设建筑外墙饰面层粘结质量检测的实践经验，同时参考了建筑红外热像检测要求J G/T2 6 9、工业检测型红外热像仪G B/T1 9 87 0等，通过试验及实体工程现场检测取得了相关的重要技术参数。为便于广大设计、施工、科研、学校等单位有关人员在使用本规程时能正确理解和执行条文规定，红外热像法检测建筑外墙饰面粘结质量技术规程编制组按章、节、条顺序编制了本规程的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与规程正文同等的法律效力，仅供使用者作为理解和把握规程规定的参考。目次1总则 2 03检测仪器 2 13.1技术要求 2 13.2使用环境条件 2 24检测 2 34.1一般规定 2 34.2现场检测 2 55检测数据分析 2 96检测结论和报告 3 11 9l总则1.0.1本规程是对采用红外热像法检测建筑外墙湿作业施工的砂浆、外墙砖等饰面层粘结质量的技术规定。1.0.2本规程主要适用于建筑外墙采用满粘法施工的饰面层粘结质量的检测。建筑物外墙的饰面砖施工方法是多种多样的，点粘法和条粘法在施工时就已经使饰面砖和墙体之间形成了空鼓，若使用红外热像法检测极易误判，最好不用热像法，而用其他方法检测。对于采用外墙外保温体系饰面层，由于饰面层粘贴于保温材料表面，饰面层与外保温层之间、外保温层体系各层材料之间都有可能产生粘结空鼓。尤其是外墙外保温采用E P S聚苯板和X P S聚苯板的外墙薄抹灰系统，抹面砂浆与聚苯板之间产生粘结空鼓的情况比较常见，在用红外热像法检测时，可能无法准确区分热像图显示的空鼓原因，此时需要慎重采用红外成像法检测技术，并结合外墙外保温体系的饰面层粘结质量其他检测方法进行综合判断。有些建筑外墙用多种不同颜色的外墙饰面材料粘贴成细小花纹图形，由于颜色不同，表面温度会有所不同，饰面正常部分和空鼓部分不能正确区分，所以这种情况下红外热像法是不适用的。此外，由于表面有大的凹凸装饰的饰面层会发生红外线乱反射，所以红外热像法也不适用。3检 测 仪 器3.1技 术要求3.1.1太 阳光在6 0 0 O K时的峰值波长为。5拜m，波长3拜m一5拜m时的光辐射强度约是波长8拜m一1 4拌m光辐射强度 的1 0
