《纤维石膏空心大板复合墙体结构技术规程》JGJ217-2010.pdf

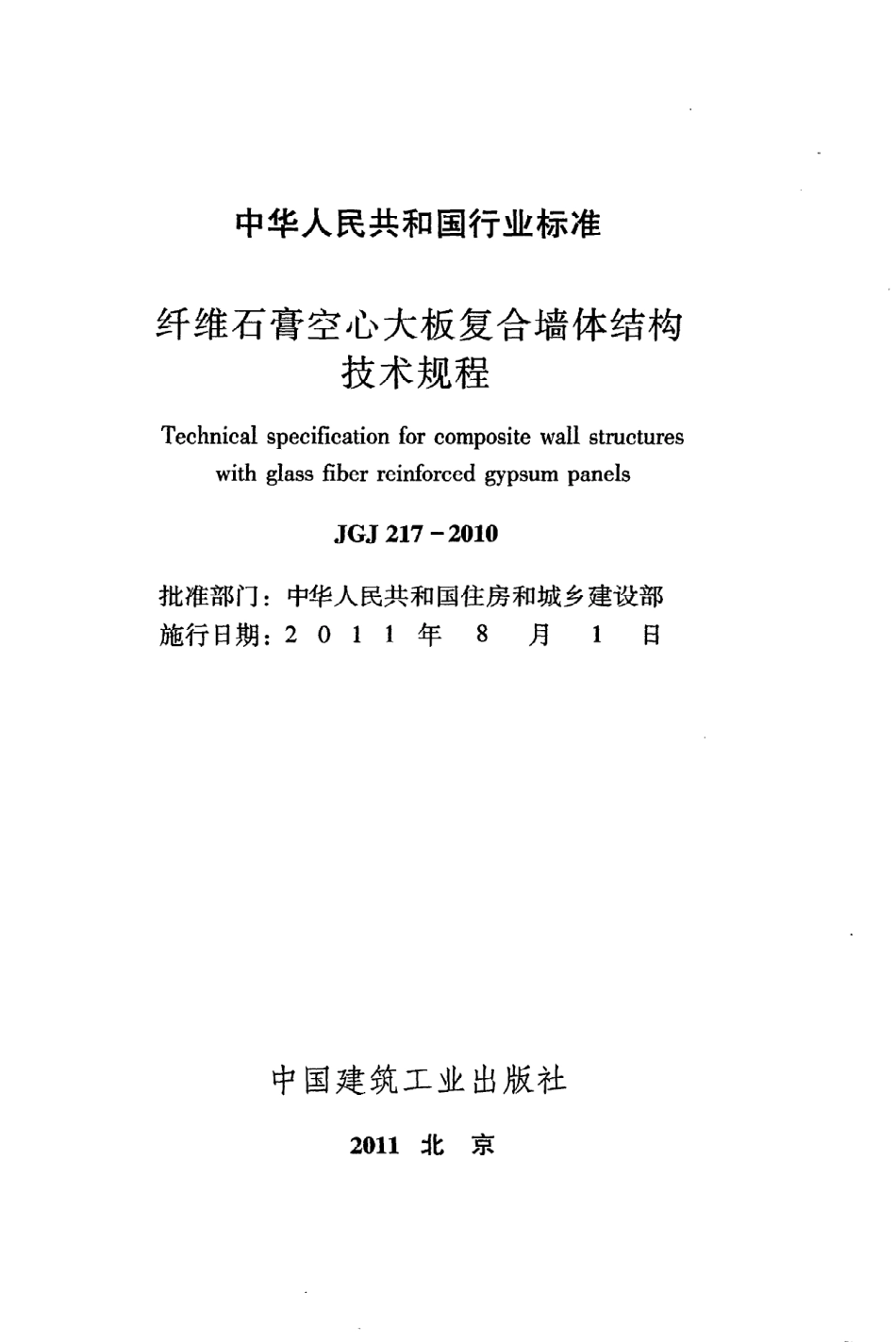

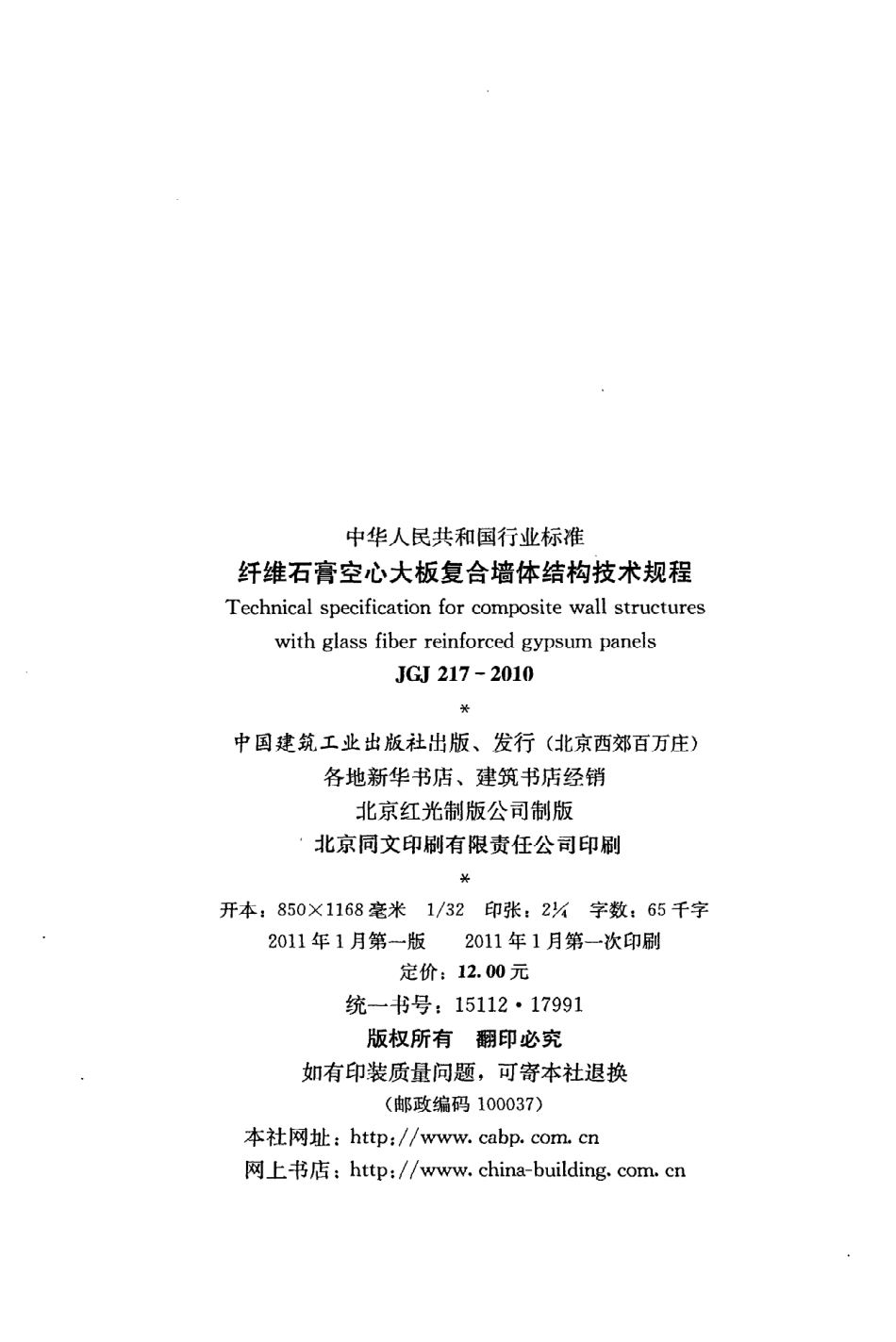

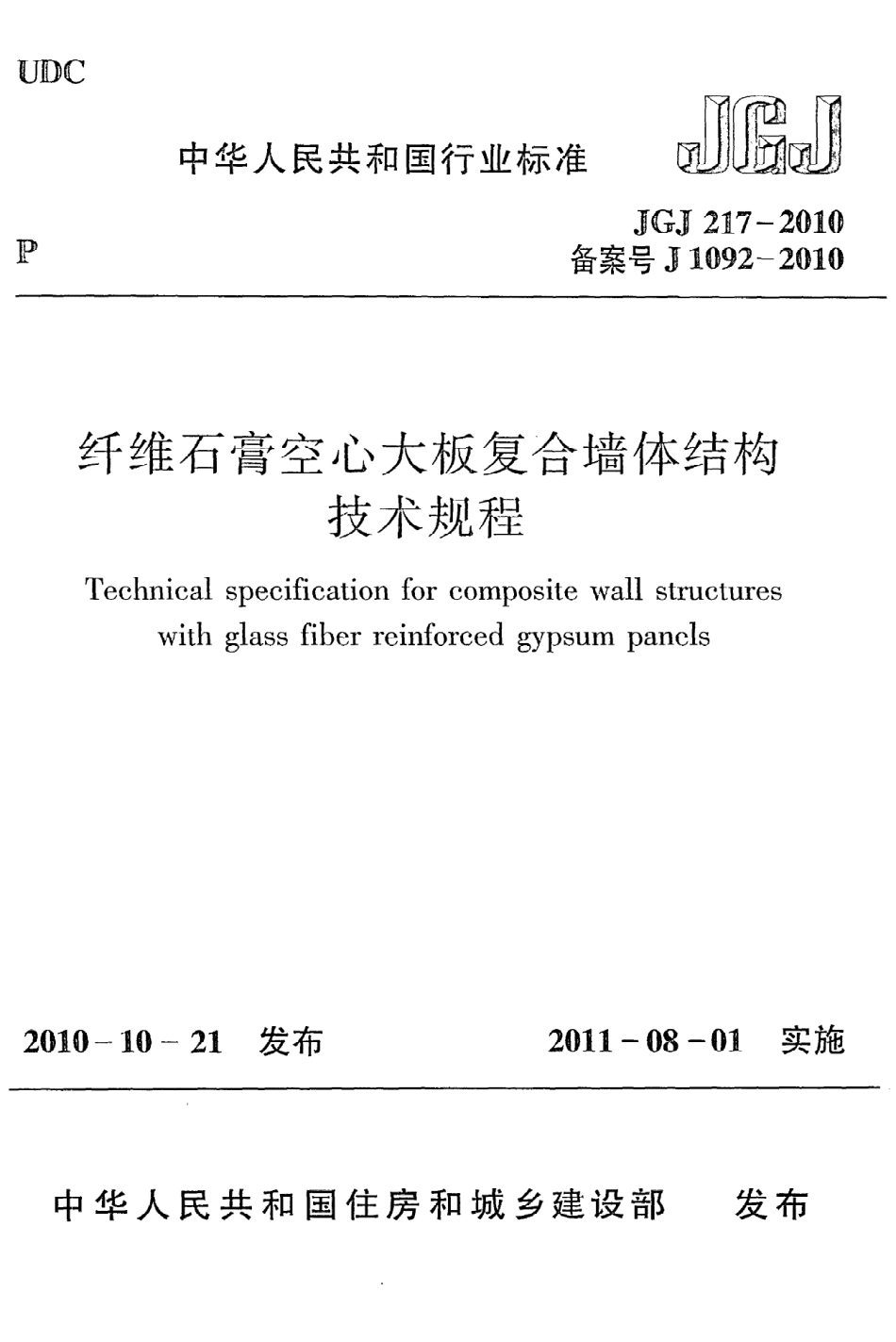

兀 心 C中华人民共和国行业标准翻踢姻PJ G J2 1 7一2 0 1 0备案号J 1 0 9 2一2 0 1 0纤维石膏空心大板复合墙体结构技术规程T echnicalspecificationforcompositewallstructureswithglassfiberreinforced舒 psumpanelsi122 0 1 0一1 0一发布2 0 1 1一0 8一0 1实施中 华 人民共和 国住 房和城 乡建 设部发 布中华人民共和国行业标准纤维石膏空 心大板复合墙体结构技术规程T echnicalspecificationforcomP ositewallstructureswithglassfiberreinforced群 psumpanelsJ G J2 1 7一2 0 1 0批准部门：施行日期：中华人民共和国住房和城乡建设部201 1年8月1日中国建筑工业出版社2 0 1 1北京中华人 民共和国行业标准纤维石膏空心大板复合墙体结构技术规程T echnicalspecificationforcompositewallstructureswithglassfiberreinforcedgypsumpanelsJ G J2 1 7一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京同文印刷有限责任公司印刷关开本：85 0 又 1 1 6 8毫米1/3 2印张：2万字数：6 5千字2 0 1 1年1月第一版2 0 1 1年1月第一次印刷定价：1 2.0 0元统一书号：1 5 1 1 21 7 9 9 1版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP：刀cabP网上书店：http:/www.china-buildi眼、C 中华人民共和国住房和城乡建设部公告第7 9 0号关于发布行业标准纤维石膏空心大板复合墙体结构技术规程的公告现批准纤维石膏空心大板复合墙体结构技术规程为行业标准，编号为J G J2 1 7一2 0 1 0，自2 0 1 1年8月1日起实施。其中，第3.2.1、4.2.1、6,1.7条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国住房和城乡建设部2 0 1 0年1 0月2 1日前一L.才根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标 2 0 0 81 0 2号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定了本规程。本规程的主要技术内容包括：总则、术语和符号、材料、基本设计规定、结构设计、构造要求、施工、验收。本规程由住房和城乡建设部负责管理和对强制性条文的解释，由山东省建设建工（集团）有限责任公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送山东省建设建工（集团）有限责任公司（地址：济南市经十路1 4 3 80号，邮编：2 5 0 0 1 4）。本 规 程 主 编单位：山东省建设建工（集团）有 限责任公司山东建筑大学本 规 程 参 编 单 位：山东建工股份有限公司山东省建设建工（集团）工程设计有限公司山东科发建材工程有限公司哈尔滨工业大学香港城市大学济南市工程质量与安全生产监督站烟建集团有限公司阿贝斯（R B S）速成建筑体系天津有限公司本规程主要起草人员：本规程主要审查人员：张鑫黄启政王永东张春霞孙国春叶列平卢文胜胡海涛曹怀武段辉文田杰王国富刘秋深文爱武韩继云牟宏远周新刚赵考重祖志安刘林生吴宇飞沈彩华曹双寅焦安亮张维汇唐岱新陶敬生黄兴桥梁以德崔霞董毓利王有志付安元目次1总则 12术语和符号 ，22.1术语 ，22.2符号 23材料 ，5冬1纤维石膏空心大板 一53.2混凝土及钢筋 64基本设计规定 ，.74.1一般规定 74.2结构布置 ，74.3建筑节能设计 ，84.4荷载与地震作用 95结构设计 ，n5.1一般规定 n5.2构件承载力计算 ，一1 26构造要求 ，2 06.1一般规定 ，2 06.2墙体构造 ，2 27施工 ，2 67.1一般规定 2 67.2墙体工程主要施工 工序 2 67.3墙板安装施工 2 67.4钢筋施工 ，2 67.5模板施工 2 87.6普通混凝土施工 2 867.7自密实混凝土施工 ，2 88验收 3 08.1一般规定 3 08.2墙板工程 3 18.3钢筋工程 3 28.4模板工程 3 38.5普通混凝土工程 ，3 68.6自密实混凝土工程 3 78.7工程验收 ，3 8附录A分项工程（检验批）质量验收记录表 4 0本规程用词说明 .4 1引用标准名录 4 2附：条文说明 4 3C ontents1G eneralP rovisions ，12T ermsandsymbols 22,1T erms ”22.2S ymbols”二 ，23M aterials 53.1G lassF iberR einforcedG ypsumP anels 53.2C oncreteand S teelB ar二”64B asicD esigningR equirements ，74.1G eneralR equirementS 74.2S tructuralL ayout 74.3D esignof C onstructionE nergy-saving 84.4L oad&E arthquakeE ffect 95S tructuralD esign 1 15.1G eneralR equirements ，1 15.2C alculationofC omponentl泌oadB earingC apacity 1 26D etallsR equirements ，2 06.1G eneralR equirementS 2 06.2D etailsof W all 2 27C onstruction 2 67.1G eneralrequirements 2 672M ainC onstructionW orkingP roceduresofW all 2 67.3I nstallationC onstructionof P anels 2 67.4C onstructionof S teelB ars 2 67.5C onstructionofT emplate 2 87.6C onstructionofordinaryC oncrete 2 887.7C onstructionof S elf-compactingC oncrete 2 88C heckandA cceP tance 3 08.1G eneralR equirements 3 08,2P ane1 P roject ，3 18.3S teelB arsP roject 3 28.4T emplateP roject 3 38.5ordinaryC oncreteP roject 3 68.6P rojectofS elf-C omP actingC oncrete 3 78.7C heckandA cceP tanceofP roject 3 8A ppendixAC heckandA cceptanceR ecordingF orm ofE aC hS ub一divisionalP rojectR egardingC heckedP atch 4 0E xplanationofW ordingin T hisS pecification 4 1L istofQ uotedS tandards 4 2A ddition:E xplanationofP rovisions ，4 391总则1.0.1为了促进纤维石膏空心大板复合墙体结构在建筑中的合理应用，做到安全适用、技术先进、经济合理、环保节能、保证质量，制定本规程。1.0.2本规程适用于抗震设防烈度不大于8度、设计基本地震加速度不大于。2 9的地 区采用纤维石膏空心大板复合墙体的多层居住建筑和公共建筑的设计、施工及验收。1.0.3纤维石膏空心大板复合墙体结构房屋的设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1纤维石膏空心大板glassfiberreinforcedgypsumpanels用玻璃纤维、石膏粉、水、添加剂等材料在工厂由专用设备生产的具有空腔的大板，可按设计要求切割成不同规格的构件。2.1.2纤维石膏空心大板复合墙体结构C ompositewallS truc-tureswithglassfiberreinforcedgypsumpanels由纤维石膏空心大板空腔内全部填充 自密实混凝土形成的复合墙体的承重结构。2.1.3自密实混凝土self-compactingC oncrete具有高流动度、不离析以及高均匀性和稳定性，浇筑时依靠其 自重流动无需振捣而达到密实的混凝土。2.1.4双板墙double一panelwall采用两块同样的板并排安装形成的墙。2.1.5芯柱C orecolumn在纤维石膏空心大板的空腔内填充 自密实混凝土并按标准要求配置构造钢筋后形成的柱。2.2符号2.2.1材料性能几灌芯纤维石膏空心大板抗压 强度设计值；f空心纤维石膏空心大板的抗压强度设计值；石膏轴心抗压强度设计值；混凝土轴心抗压强度设计值；钢筋的抗拉、抗压强度设计值。作用和作用效应大fcfv2、少创）产门2了少2F z作用于局部受压面积上的纵向力设计值；凡k结构总水平地震作用标准值；G e。结构等效总重力荷载代表值；N轴向压力设计值；N,轴心拉力设计值；M弯矩设计值；V剪力设计值。2.2.3几何参数A截面面积；A w-T形或倒L形截面腹板的截面面积；A,局部受压面积；A。影响局部抗压强度的计算面积；a s端部竖向受压钢筋合力点到受压 区边缘的距离；A、A,S受拉、受压钢筋的截面面积；A s,单根竖向分布钢筋的截面面积；b墙板的厚度、截面宽度；从I形、T形或倒L形截面受压翼缘的计算宽度；bf-I形、T形或倒L形截面受拉翼缘的计算宽度；b。受压 区混凝土连续带的截面宽度；。轴向力的偏心距；e。轴 向力作用点到端部竖 向受拉钢筋合力点之间的距离；H墙板高度、构件高度；H。构件的计算高度；h墙板的截面高度；h。截面有效高度；h。受压 区混凝土连续带的截面高度；hlf-I形、T形或倒L形截面受压翼缘的高度；hf-I形、T形或倒L形截面受拉翼缘的高度；x截面受压区高度。32.2.4计算系数a,水平地震影响系数；aT nax水平地震影响系数最大值；y0结构的重要性系数；玩承载力抗震调整系数；甲承载力的影响系数；久计算截面的剪跨比；氛界限相对受压区高度。3材料3.1纤维石膏空心大板3。1。13。1。2规定。墙板的标准尺寸应为1 2 0 0 omm又3 0 0 omm又 1 2 omm。墙板主要力学性能、物理性能指标应符合表3.1.2的表3.1.2墙板主要力学性能、物理性能指标项目单位性能指标力学性能抗压强度M P a)1抗折破坏载荷（单孔）kN42 4 h单点吊挂力N)80 0抗弯破坏载荷)1倍板重抗冲击性次妻3物理性能面密度（干燥状态）kg/mZ4 0士4传热系数W/(mZ.K)2.0隔声量dB3 0质量吸水率镇1 0%干燥收缩值mm/m成0.2 5软化系数)O,63.1.34 0 mm只4 0 mm只4 0 mm的石膏试块抗压强度不应小于1 2 M P a，理 omm 又4 omm只 1 6 omm石 膏试 块 抗 折 强度不应 小于S M P a。3.1.4玻璃纤维应采用E级玻璃纤维。3.1.5灌芯纤维石膏空心大板的隔声性能不应小于4 5 dB。3.1.6纤维石膏空心大板应采用混凝土填充，灌芯后其面密度应大于2 6 5 kg/mZ，其热阻值不应小于0.1 6 2 m2K/W，传热系符合现行行业标准夏热冬冷地区居住
