《古建筑修建工程施工及验收规范 JGJ159-2008》.PDF

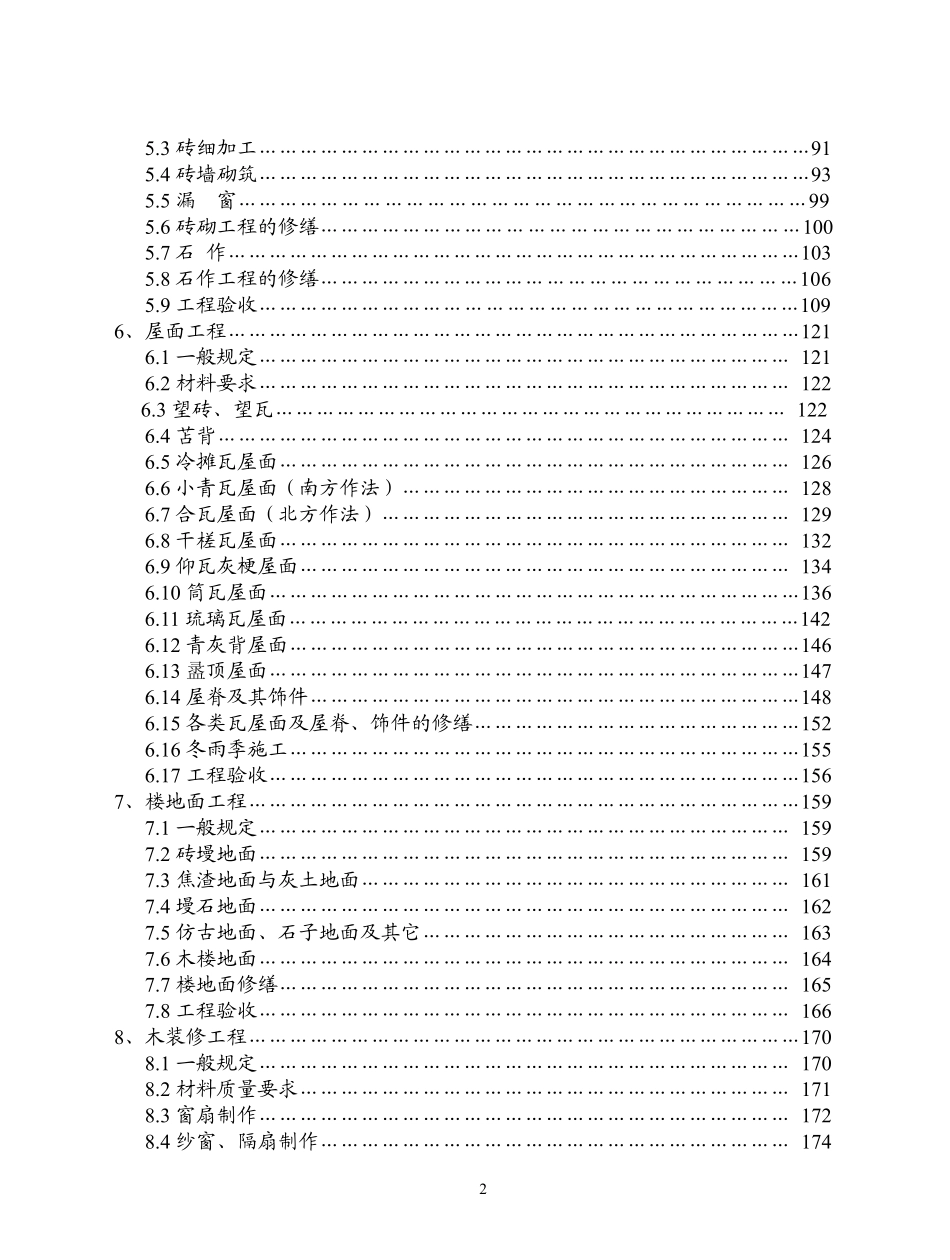

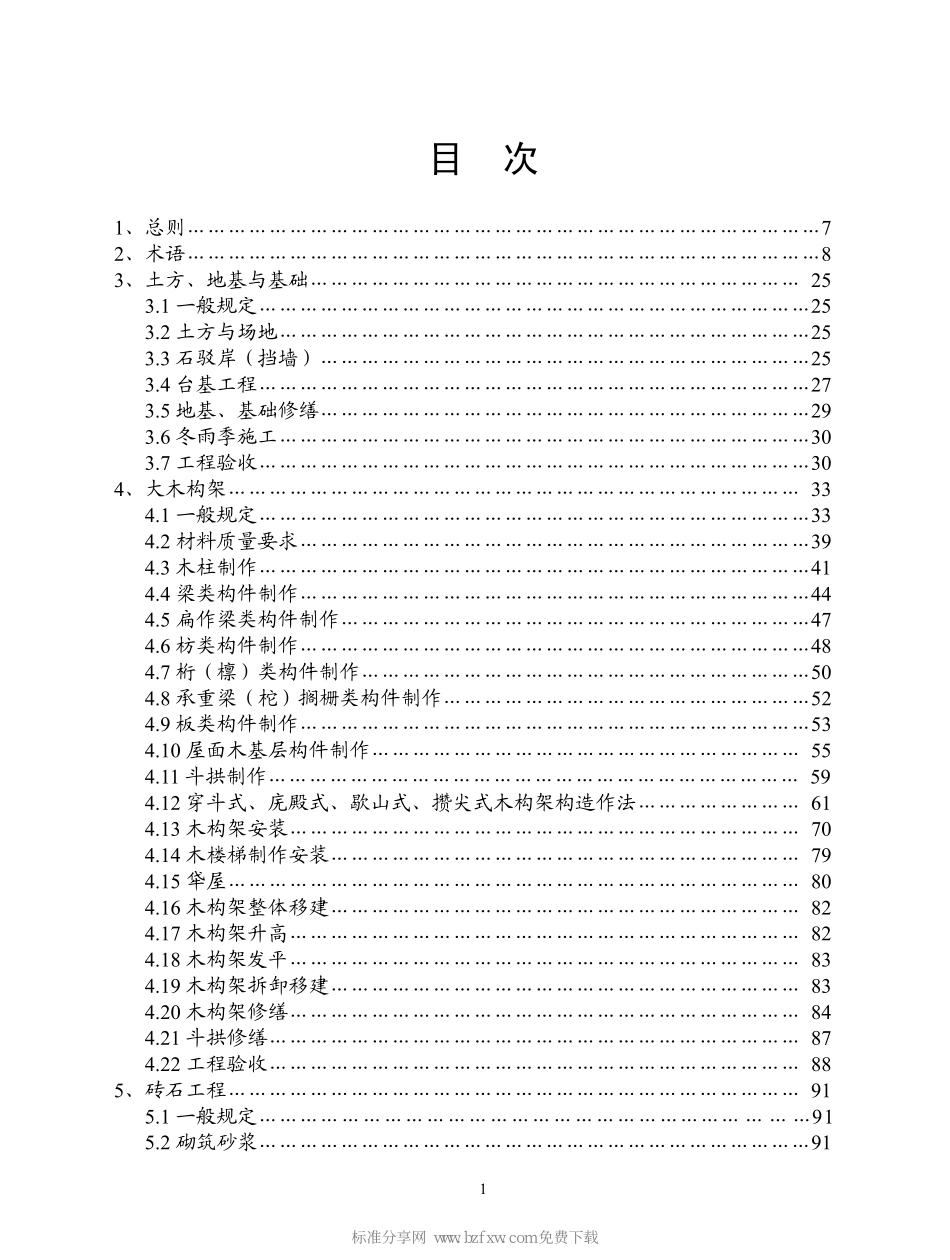

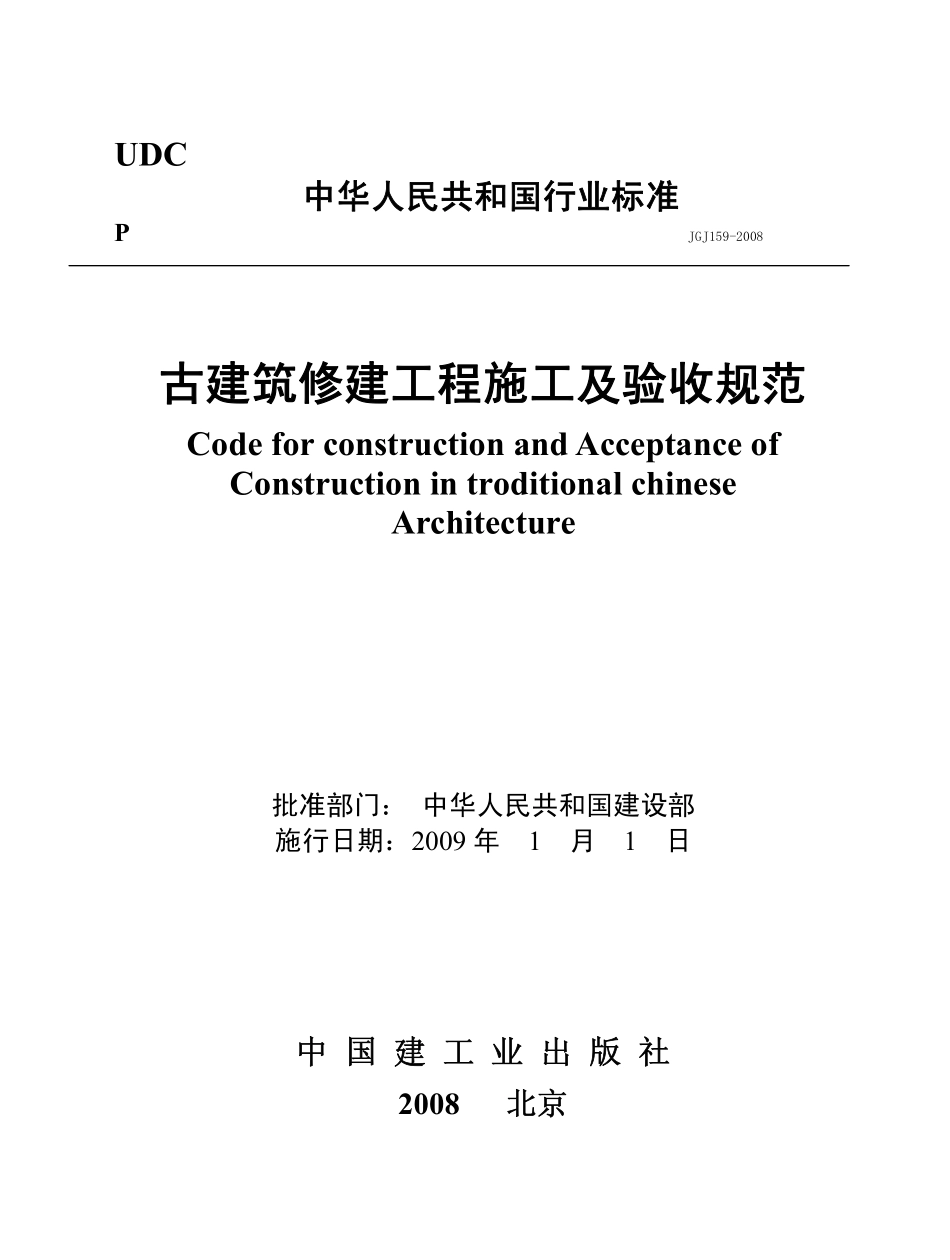

UDC 中华人民共和国行业标准 中华人民共和国行业标准 P JGJ159-2008 古建筑修建工程施工及验收规范古建筑修建工程施工及验收规范 Code for construction and Acceptance of Construction in troditional chinese Architecture 批准部门：中华人民共和国建设部 施行日期：2009 年 1 月 1 日 中 国 建 工 业 出 版 社 中 国 建 工 业 出 版 社 2008 北京北京 1 目 次 1、总则7 2、术语8 3、土方、地基与基础 25 3.1 一般规定25 3.2 土方与场地25 3.3 石驳岸（挡墙）25 3.4 台基工程27 3.5 地基、基础修缮29 3.6 冬雨季施工30 3.7 工程验收30 4、大木构架 33 4.1 一般规定33 4.2 材料质量要求39 4.3 木柱制作41 4.4 梁类构件制作44 4.5 扁作梁类构件制作47 4.6 枋类构件制作48 4.7 桁（檩）类构件制作50 4.8 承重梁（柁）搁栅类构件制作52 4.9 板类构件制作53 4.10 屋面木基层构件制作 55 4.11 斗拱制作 59 4.12 穿斗式、庑殿式、歇山式、攒尖式木构架构造作法 61 4.13 木构架安装 70 4.14 木楼梯制作安装 79 4.15 牮屋 80 4.16 木构架整体移建 82 4.17 木构架升高 82 4.18 木构架发平 83 4.19 木构架拆卸移建 83 4.20 木构架修缮 84 4.21 斗拱修缮 87 4.22 工程验收 88 5、砖石工程 91 5.1 一般规定91 5.2 砌筑砂浆91 标准分享网 w w w.b z f x w.c o m 免费下载 2 5.3 砖细加工91 5.4 砖墙砌筑93 5.5 漏 窗99 5.6 砖砌工程的修缮100 5.7 石 作103 5.8 石作工程的修缮106 5.9 工程验收109 6、屋面工程121 6.1 一般规定 121 6.2 材料要求 122 6.3 望砖、望瓦 122 6.4 苫背 124 6.5 冷摊瓦屋面 126 6.6 小青瓦屋面（南方作法）128 6.7 合瓦屋面（北方作法）129 6.8 干槎瓦屋面 132 6.9 仰瓦灰梗屋面 134 6.10 筒瓦屋面136 6.11 琉璃瓦屋面142 6.12 青灰背屋面146 6.13 盝顶屋面147 6.14 屋脊及其饰件148 6.15 各类瓦屋面及屋脊、饰件的修缮152 6.16 冬雨季施工155 6.17 工程验收156 7、楼地面工程159 7.1 一般规定 159 7.2 砖墁地面 159 7.3 焦渣地面与灰土地面 161 7.4 墁石地面 162 7.5 仿古地面、石子地面及其它 163 7.6 木楼地面 164 7.7 楼地面修缮 165 7.8 工程验收 166 8、木装修工程170 8.1 一般规定 170 8.2 材料质量要求 171 8.3 窗扇制作 172 8.4 纱窗、隔扇制作 174 3 8.5 门扇制作 174 8.6 门、窗安装 176 8.7 倒挂楣子、坐櫈、木栏杆制作安装 179 8.8 美人靠、木坐槛制作安装 182 8.9 挂落、飞罩、落地罩地园制作与安装 184 8.10 天花、藻井、卷棚制作与安装187 8.11 博古架制作与安装190 8.12 木装修修缮191 8.13 工程验收193 9、装饰工程195 9.1 一般规定 195 9.2 材料调制和质量要求 196 9.3 一般抹灰 201 9.4 一般抹灰的修缮 202 9.5 传统抹灰 204 9.6 仿古面砖（砖细）207 9.7 饰面砖及其修缮 208 9.8 饰面石（板）及其修缮 211 9.9 装饰花饰及其修缮 213 9.10 刷浆及其修缮215 9.11 裱糊216 9.12 玻璃及其修缮218 9.13 贴金、描金（涂金）及其修缮218 9.14 地仗221 9.15 大漆234 9.16 涂料（油饰）237 9.17 工程验收244 10、彩画工程 248 10.1 一般规定248 10.2 材料质量要求和调制248 10.3 彩画的一般规定251 10.4 和玺彩画255 10.5 旋子彩画257 10.6 苏式彩画 258 10.7 地方彩画 261 10.8 天花彩画 263 10.9 斗拱彩画与椽头彩画265 10.10 彩画修缮 267 10.11 壁画 269 标准分享网 w w w.b z f x w.c o m 免费下载 4 10.12 工程验收 274 11、雕塑工程 278 11.1 一般规定 278 11.2 材料质量要求278 11.3 木雕 279 11.4 砖雕 280 11.5 石雕 282 11.6 石膏雕 285 11.7 灰塑 286 11.8 陶塑 289 11.9 泥塑 290 11.10 工程验收 293 12、防潮、防腐、防火、防虫、防震工程 299 12.1 防潮、防腐 299 12.2 防火 299 12.3 电气 300 12.4 防虫 301 12.5 防震 301 12.6 工程验收 302 13、钢筋混凝土、新结构、新材料工程 303 13.1 一般规定 303 13.2 模板 303 13.3 钢筋 305 13.4 混凝土 305 13.5 装配式混凝土 307 13.6 新结构新材料 310 13.7 化工材料的应用 311 13.8 工程验收 315 附录 A 古建筑砌筑工程中的屋面工程传统灰浆配比及制作要点 316 附录 B 古建筑砖料名称及规格（北方地区）321 附录 C 古建筑砖料名称及规格（南方地区）323 附录 D 古建筑抹灰刷浆传统配比及制作要点（北方地区）324 附录 E 古建彩画修复工程和仿古建筑彩画工程主要材料选用表 327 附录 F 修复清代各个时期彩画工程主要材料选用表 333 附录 G 飞椽头、老椽头彩画与大木彩画使用搭配 337 附录 H 古建筑施工质量验收用表 338 本规范用词说明346 5 前前 言言 本规范是根据建设部“关于印发 1995 年城建、建工工程建设行业标准制定，修订项目计划（第一批）的通知”建标1995175 号文下达编写古建筑修建工程施工及验收规范的要求，由苏州市房产局会同参编单位组成编写组编写完成的。在编写过程中先由各参编单位在本地调研收集资料提出草稿意见，再由主编单位汇总各地意见，在充分分析研究的基础上，先后编写完成“讨论稿”、“征求意见稿”、“送审稿”，比较广泛地听取了全国有关单位和专家意见，经多次修改，最后经审查定稿。根据古建筑作法的多样性和古建技术急待继承发展的情况，本规范按看“普遍性，典型性，先进性”的要求，对体现古建筑特点的方面，本规范规定的主要内容有：大木构加、砖细、屋面、彩画、雕塑、木装修等，从施工技术和验收标准，内容程序，质量管理和控制，结构安全及抽样测试都做了规定。本规范将来可能要进行局部修订，有关局部修订的信息和条文内容将刊登在工程建设标准化杂志上。本规范编写虽然保留了施工技术方面的内容，但也吸收 3 新施工规范的内。规范中的里体字标志的为强制性条文，必须严格执行。本规范还贯彻了质量验收等级只有合格、不合格两个等级，不进行评优的规定。本规范强制性条文由建设部管理和解释，苏州市房产局负责具体技术内容的解释，在应用过程中如有修改补充意见，请将有关资料寄送苏州市房产局（邮编：215002，地址：苏州市人民路 130 号房产大厦）以供修订参考。主编单位：苏州市房产管理局 参编单位：北京古代建筑公司 山西晋阳古建筑工程有限公司 广州市国土房产管理局 扬州市房产管理局 杭州市园林文物管理局 苏州园林发展股份有限公司 标准分享网 w w w.b z f x w.c o m 免费下载 6 主编人：张 斌 各章起草人：第一章 张斌 马炳坚 王彦璋 第二章 张斌 陆耀祖 张效文 路化林 禤达生 第三章 汪建民 刘大可 岳文斌 第四章 陆耀祖 马炳坚 岳俊德 张效文 第五章 陆建平 刘大可 赵立昌 王幼雨 王彦璋 第六章 田世荣 刘大可 王彦璋 归汉辛 赵立昌 第七章 汪建民 刘大可 戴宏强 孙世同 第八章 陆耀祖 马炳坚 孙世同 岳俊德 归汉辛 王幼雨 第九章 张 斌 路化林 程良生 张效文 陈志杰 第十章 张 斌 蒋广全 岳俊德 程良生 禤达生 第十一章 张 斌 岳俊德 禤达生 陈志杰 第十二章 张 斌 戴宏强 马炳坚 岳文斌 第十三章 陆建平 沈永丰 岳文斌 附 录 张 斌 蒋广全 刘大可 陆建平 7 1 总 则 1 总 则 1.0.1 为了加强古建筑和仿古建筑工程质量管理，统一古建筑修建工程质量验收，制定本规范。1.0.2 本规范适用于下列工程的施工与验收：1、各种古建筑修缮，移建（迁建），重建（复建）工程；2、各种仿古建筑的新建和修缮工程；3、近、现代建筑中采用古建筑做法的新建和修缮项目。1.0.3 对古建筑，仿古建筑进行规划、设计和修缮时，应对抗震、防火、防潮、防腐、防虫等提出具体要求。1.0.4 文物古建筑的修缮应按下列程序执行：1、调查研究、收集资料、确定历史年代和风格特点；2、现场勘查、拍照、测绘、记录古建筑的现状；3、请房屋安全鉴定部门进行技术鉴定；4、根据技术鉴定意见，制定修缮设计方案，经文管部门认可后进行施工。1.0.5 古建筑和仿古建筑的修缮、施工与监理，必须由具有古建筑施工、监理资质的企业来承担。1.0.6 古建筑工程的施工与验收除应符合本规范外，尚应符合国家现行的有关规范标准的规定。标准分享网 w w w.b z f x w.c o m 免费下载 8 2 术 语 2 术 语 2.0.1 官式建筑 official style architecture 按宋代营造法式或清代工程作法则例规定建造的古建筑。2.0.2 驳 岸 stone bank 沿河叠石而成的，用于挡泥土的墙。2.0.3 锁口石 capstone 驳岸顶砌筑的一层石材。也叫压顶石。2.0.4 挑筋石 projecting stone beam 挑出驳岸的石挑梁，可在其上建造房屋或作台级。2.0.5 须弥座 high base with decorated mouldings 台基的一种。其露出地面部分叫台明。台明做法讲究，有束腰和上下枭、上下枋等线角及雕饰等（图 2.0.5）。2.0.6 露 台 terrace 在建筑物的前面凸出一块矩形平台。上边无屋顶，庙宇中放香炉、经幢等物，低于房屋台基。有的地方也称月台、平台。2.0.7 柱 础 column base 在柱的下端，支撑柱子的石墩。2.0.8 箍头榫 tenon of intersectant part of column and beam 用于柱梁相交处或箍头枋与柱相 交处的榫。（图 2.0.8-1，图 2.0.8-2）。9 2.0.9 敲 交 榫tenon of intersectant component of same height 用于断面高度相同，方向不同的两根构件相交处的榫。（图 2.0.9）。2.0.10 砚台榫 inkstone tenon 江浙地区的古建筑中，用于子角梁与老角梁相 交处的榫。2.0.11 桩 榫 picket shaped tenon 用于平板枋与坐斗相联结的榫。2.0.12 勒 望 le wang,horizontal batten nailed on rafter 为防止望砖下滑，钉在檩（桁）的上方椽背上的横木条。每隔一根檩条钉一根。横木条的厚度与望砖相同。2.0.13 里口木li kou wood,chipped quadrate wood on the end of eave rafter 在出檐椽顶端上部钉的刻有安装飞椽缺口的方木。2.0.14 闸椽板（椽中板）batten among purlin 在椽与桁檩间的间空隙处所钉的木板。2.0.
