《冷弯薄壁型钢结构技术规范》GB50018-2002.pdf

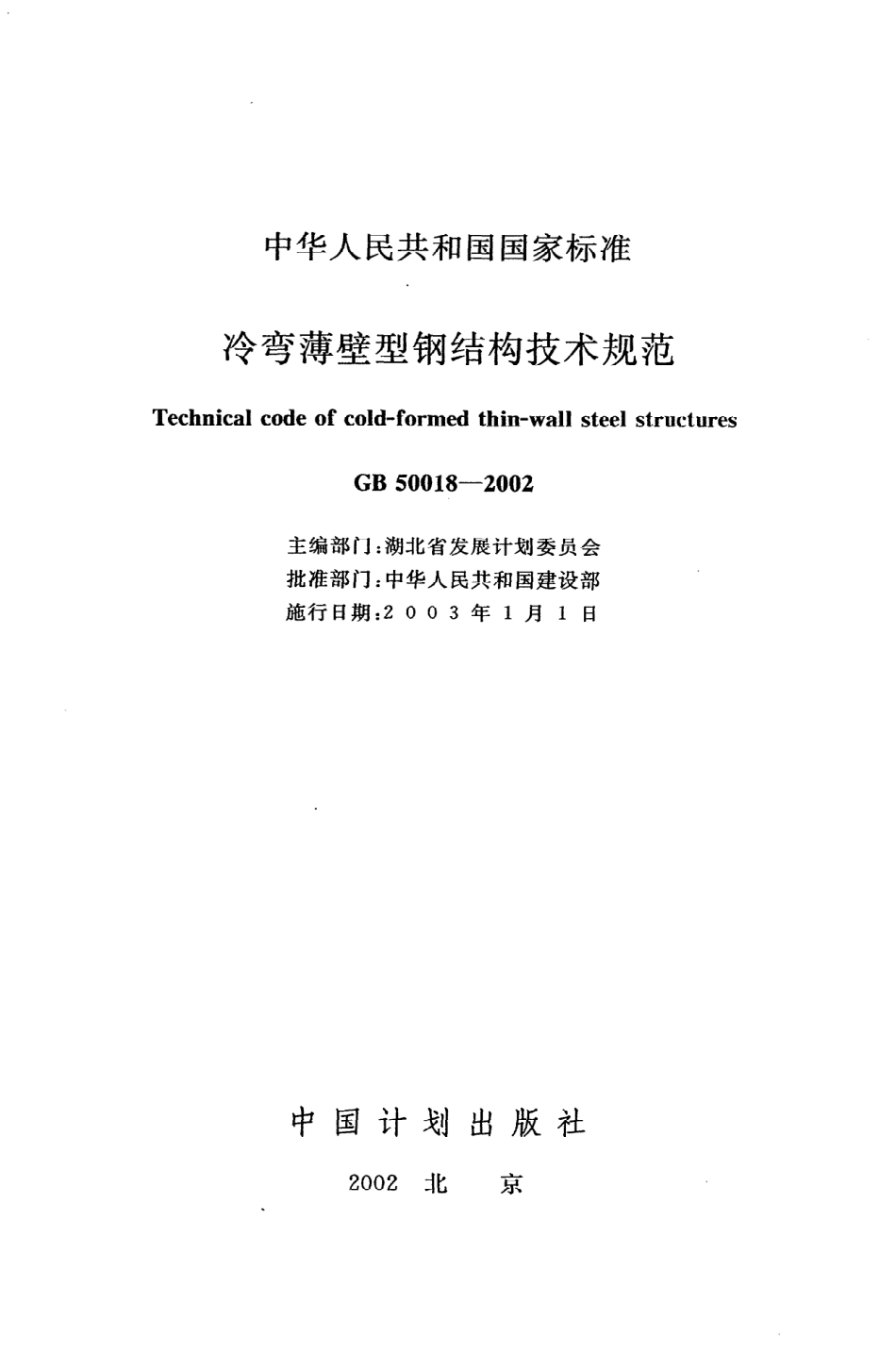

U D C中华人民共和 国 国家标准PG B冷弯薄壁型钢结构技术规范T echnicalC odeofcold一formedthin一wallS teelstructures2 0 0 2一0 9一2 7发布2 0 0 3一0 1一0 1实施中华人民共和国建设部中华人 民共和国国家质量监督检验检疫 总局中华人 民共和 国国家标准冷弯薄壁型钢结构技术规范T echnicalcode of col企 for刃 比edthin-wallsteelstructuresG B 5 0 0 1 8一2 0 0 2主编部 门：湖北省发展计划委员会批准部门：中华人 民共和国建设部施行日期：2 0 0 3年1月1日中国计划 出 版 社2 0 0 2北京中华人民共和国国家标准冷弯薄壁型钢结构技术规范G B5 0 0 1 8一2 0 0 2湖北省发展计划委员会主编中国计划出版社出版（地址：北京市西城区木裤地北里甲n号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 1 36 3 9 0 6 4 1 6)新华书店北京发行所发行世界知识印刷厂印刷85 0X11 6 8毫米l/3 24.7 5印张1 2 1千字2 0 0 2年1 2月第一版2 0 0 3年1月第二次印刷印数2 0 10 1一6 0 1 0 0册统一书号：1 5 80 0 5 84 9 2定价：2 2.0 0元中华人民共和国建设部公告第6 3号建设部关于发布国家标准冷弯薄壁 型钢结构技术规范的公告现批 准冷弯薄壁 型钢结构技术规范为国家标准，编号为G B50 0 1 8一2 0 0 2，自2 0 0 3年1月1日起实施。其中，第3.0.6、4.1.3、4.1.7、4.2.1、4.2.3、4.2.4、4.2.5、4.2.7、9.2.2、1 0.2.3条为强制性条文，必须严格执行。原冷弯薄壁型钢结构技术规范G B J 1 8一87同时废止。本规范由建设部标准定额研究所组织中国计划出版社 出版发行。中华人 民共和 国建设部二0 0二年九月二十七 日盆 名.J.目 lJ舀本规范是 根据建设部建标1 9 9 89 4号文 的要求，由主编部门湖北 省发展计划 委员会、主编单位中南建筑设计院会同有关单位对1 9 87年国家计划委员会批准颁布的冷弯薄壁型钢结构技术规范G B J 1 8一87进行全 面修订 而成的。本规范共n章5个附录，这次修订的主要内容有：1按新修订 的国家标准建筑结构可靠度设计统一标准的规定，增加了在采用不同安全等级 时需结合考虑设计使用年限的内容；2增列 了在单层房屋设计中考虑受力蒙皮作用 的设计原则；3补充 了弯矩作用 于非对称平面内的单轴对称开口截面压弯构件稳定性的计算公式；4对三种不同的受压板件的有效宽厚比计算修改成以板组为计算单元，考虑相邻板件 的约束影响，并采用统一的计算公式；5新增 了 自攻（自钻）螺钉、拉铆钉、射钉及 喇叭形焊缝等新型连接方式 的内容；6对广泛应用的压 型钢板增加了用作非组合效应楼板、同时承受弯矩 和剪力作用 的计算方法；7新增了应用 十分广泛 的薄壁型钢墙梁的设计规定与构造要求；8补充 了多跨门式刚架体系 中刚架柱 的计算长度计算公式，补充了刚架梁垂直挠度限值、柱顶侧移限值等规定。本规 范将来可能进行局部修订，有关 局部修订 的信息和条文内容将刊登在 工程建设标准化杂志上。本规范 以黑体字标志 的条文为强制性条文，必须严格执行。本规范由建设 部负责管理 和对 强制 性条文 的解 释，中南建筑设计院负责具体技术内容的解释。为了提高规范的质量，请各单位在执行本规范过程中，结合工程实践，认真总结经验，并将意见 和建议寄至：湖北省武汉市武昌中南二路十号中南建筑设计院冷弯薄壁 型钢结构技术规范国家标准管理组（邮编：4 3 0 0 7 1,E一mail:）。本规范 主编单位、参编单位和 主要起草人：主 编 单 位：中南建筑设计院参编 单 位：同济大学深圳大学西安建筑科技大学哈尔滨工业大学福州大学湖南大学东风汽车公 司基建管理部武汉大学上海交通大学中国建筑标准设计研究所：浙 江杭萧钢构股份有限公司南昌大学福建长祥建筑钢结构有 限公 司喜利得（中国）有 限公 司主要起草人：陈雪庭陆祖欣沈祖炎张中权何保康徐厚军张耀春魏潮文周绪红匹互 巫 方山峰周国棵蔡益燕陈国津郭耀杰高轩能单银木熊皓王稚目1总则 （1)2术语、符号 （2)2.1术语 ，（2)2.2符号 （3)3材料 （7)4基本设计规定 ，（9)4.1设计原则 （9)4.2设计指标 ，（1 0)4.3构造 的一般规定 （1 2)5构件的计算 （1 4)5.1轴心受拉构件 （1 4)5.2轴心受压构件 （1 4)5.3受弯构件 ，（1 8)5.4拉弯构件 （2 1)5.5压弯构件 ，（2 1)5.6构件 中的受压板件 （2 6)6连接的计算与构造 （3 1)6.1连接 的计算 （3 1)6.2连接的构造 （3 9)7压型钢板 （4 3)7.1压型钢板的计算 ，（4 3)7.2压型钢板的构造，.（4 6)8擦条与墙梁 （4 8)8.1擦条的计算 （4 8)l8.2擦条 的构造8.3墙梁 的计算8.4墙梁的构造，.，9屋架 ，9.1屋架 的计算9.2屋架 的构造1 0刚架 .1 0.1刚架 的计算1 0.2刚架 的构造1 1制作、安装和防腐蚀1 1.1制作和安装1 1.2防腐蚀 ”附录A计算系数 .附录B截面特性 .附录C考虑冷弯效应 的强度设计值的计算方法 附录D侵蚀作用分类和防腐涂料底、面漆配套及维护年限 ，本规范用词说明 附：条文说明(5 0)(5 0)(5 1)(5 3)(5 3)(5 4)(5 5)(5 5)(5 9)(6 0)(6 0)(6 3)(6 6)(7 6)(9 5)(9 7)(9 9)(1 0 1)1总则1.0.1为使冷弯薄壁 型钢结构的设计和施工贯彻执行 国家的技术经济政策，做到技术先进、经济合理、安全适 用、确保质量，特制定本规范。1.0.2本规范适用 于建筑工程的冷弯薄壁 型钢结构的设计与施工。1.0.3本规范未考 虑直接承受动力荷载的承重结构和受有强烈侵蚀作用 的冷弯薄壁 型钢结构的特殊要求。1.0.4本规 范 的设计原则是根据现行国家标准建筑结构可靠度设计统一标准 G B5006 8制定的。1.0.5设计冷弯薄壁 型钢结构时，应结合工程实 际，合理选用材料、结构方案和构造措施，保证结构在运输、安装和使用 过程中满足强度、稳定性和刚度要求，符合防火、防腐要求。1.0.6冷弯薄壁 型钢结构的设计和施工，除应符合本规范外，尚应符合现行有关 国家标准 的规定。2术语、符号2.1术语2.1.1板件elements薄壁 型钢杆件中相邻两纵边之 间的平板部分。2.1.2加劲板件S tiffenedelements两纵边均与其他板件相连接的板件。2.1.3部分加劲板件partiallystiffenedelements一纵边与其他板件相连接，另一纵边由符合要求的边缘卷边加劲的板件。2.1.4非加劲板件unstiffenedelements一纵边与其他板件相连接，另一纵边为 自由的板件。2.1.5均 匀受压板件uniformlycompressedelements承受轴心均匀压力作用 的板件。2.1.6非均匀受压板件non一uniformlycompressedelements承受线性非均匀分布应力作用的板件。2.1.7子板件S ub一elements一纵边与其他板件相 连接，另一纵边与符合要求的中间加劲肋相连接或 两纵边均与符合要求的 中间加劲肋相连接 的板件。2.1.8宽厚 比width一to一thicknessratio板件的宽度与厚度之 比。2.1.9有效宽厚 比effectivewidth一to一thickneS Sratio考虑受压板件利用屈曲后强度时，为了简化计算，将板件的宽度予 以折减，折减后板件的计算宽度与板厚之 比。2.1.1 0冷弯效应effectof coldforming因冷弯引起钢材性能改变 的现象。22.1.1 1受力蒙皮作用stressedskinaction与支承构件可靠连接的压型钢板体系所具有的抵抗板自身平面内剪切变形 的能力。2.1.1 2喇n）又形焊缝flaregroovewelds连接圆角与圆角或圆角与平板 间隙处 的焊缝。2.2符号2.2.12.2.2作用及作用效应B双力矩；F集中荷载；八 手弯矩；N轴心力；N t一个连接件所 承受的拉力；N v一个连接件所 承受的剪力；P高强度螺栓的预拉力；V剪力。计算指标E钢材的弹性模量；G钢材的剪变模量；N暴电阻点焊每个焊点的抗剪承载力设计值；N卜一个螺栓的抗拉承载力设计值；N息一个螺栓的抗剪承载力设计值；N含一个螺栓的承压承载力设计值；N:一个 自攻螺钉或射钉的抗拉承载力设计值；N忿一个连接件的抗剪承载力设计值；产一钢材的抗拉、抗压 和抗弯强度设计值；fc。钢材的端面承压强度设计值；fv钢材 的抗剪强度设计值；人钢材 的屈服强度；广，君窟，厂2.2.3，户螺栓的承压、抗拉和抗剪强度设计值；，厂对接焊缝 的抗 压、抗拉和抗剪强度设计值；厂角焊缝 的抗压、抗拉和抗剪强度设计值；a正应力；r剪应力。几何参数A毛截面面积；A n净截面面积；A e有效截面面积；A en有效净截面面积；H柱的高度；H。柱的计算高度；I毛截面惯性矩；I。净截面惯性矩；I,毛截面抗扭惯性矩；I。毛截面扇性惯性矩；I es 压型钢板边加劲肋的惯性矩；1 1 5压 型钢板中加劲肋的惯性矩；S毛截面面积矩；W毛截面模量；W n净截面模量；W。毛截面扇性模量；W e有效截面模量；W en有效净截面模量；a卷边 的高度；格构式擦条上 弦节间长度；连接件的间距；amax连接件的最大容许间距；b截面或板件的宽度；b。截面 的计算宽度（或高度）;2.2.4bs压 型钢板中子板件的宽度；be板件的有效宽度；c与计算板件邻接的板件的宽度；d直径；d。构件中孔洞 的直径；de螺栓螺纹处 的有效直径；e偏心距；ea荷载作用点到弯心 的距 离；e。截面弯心在对称轴上 的坐标（以形心为原点）;。二等效偏心距；h截面或板件的高度；h。腹板 的计算高度；hf角焊缝 的焊脚尺寸；i回转半径；l长度或跨度；侧 向支承点间 的距离；型钢截面中心线长度；lw焊缝 的计算长度；l。计算长度；Z。扭转屈曲的计算长度;r;截面第艺个棱角内表面 的弯曲半径；t厚度；夕夹角；又长细 比；久。换算长细比；又。弯扭 屈曲的换算长细 比。计算系数k受压板件的稳定系数；kl板组约束系数；n连接处 的螺栓数；两侧向支承点间 的节 间总数；5n。内力为压力的节间数；nv每个螺栓的剪切 面数；nl同一截面处 的连接件数；a，斤一一构件的约束系数；凡等效弯矩 系数；y钢材抗拉强度与屈服强度的 比值；人抗力分项 系数；右1，条计算受弯构件整体稳定系数时采用 的系数；,计算受弯构件整体稳定系数时采用 的 系数；计算考虑冷弯效应 的强度设计值时采用 的 系数；截面系数；梦一计算受弯构件整体稳定系数时采用 的系数；产刚架柱的计算长度系数；产b梁 的侧向计算长度系数；P质量密度；受压板件有效宽厚 比计算系数；伊轴心受压构件的稳定系数；甲。，斌。受弯构件的整体稳定系数；少一一应力分布不均匀系数。3材料3.0.1用 于承重结构的冷弯薄壁 型钢的带钢或钢板，应采用符合现行 国家标准碳素结构钢 G B/T7 0 0规定的 Q 2 3 5钢和低合金高强度结构钢 G B/T1 5 9 1规定的 Q 3 4 5 钢。当有可靠根据时，可采用其他牌号的钢材，但应符合相应有关国家标准的要求。3.0.2用 于承重结构的冷弯薄壁型钢的带钢或钢板，应具有抗拉强度、伸长率、屈服强度、冷弯试验和硫、磷含量的合格保证；对焊接结构尚应具有碳含量 的合格保证。3.0.3在技术经济合理 的情况下，可在 同一构件中采用不 同牌号的钢材。3.0.4焊接采用 的材料应符合下列要求：1手工焊接用的焊条，应符合现行国家标准碳钢焊条
