《密肋复合板结构技术规程 JGJT275-2013》.pdf

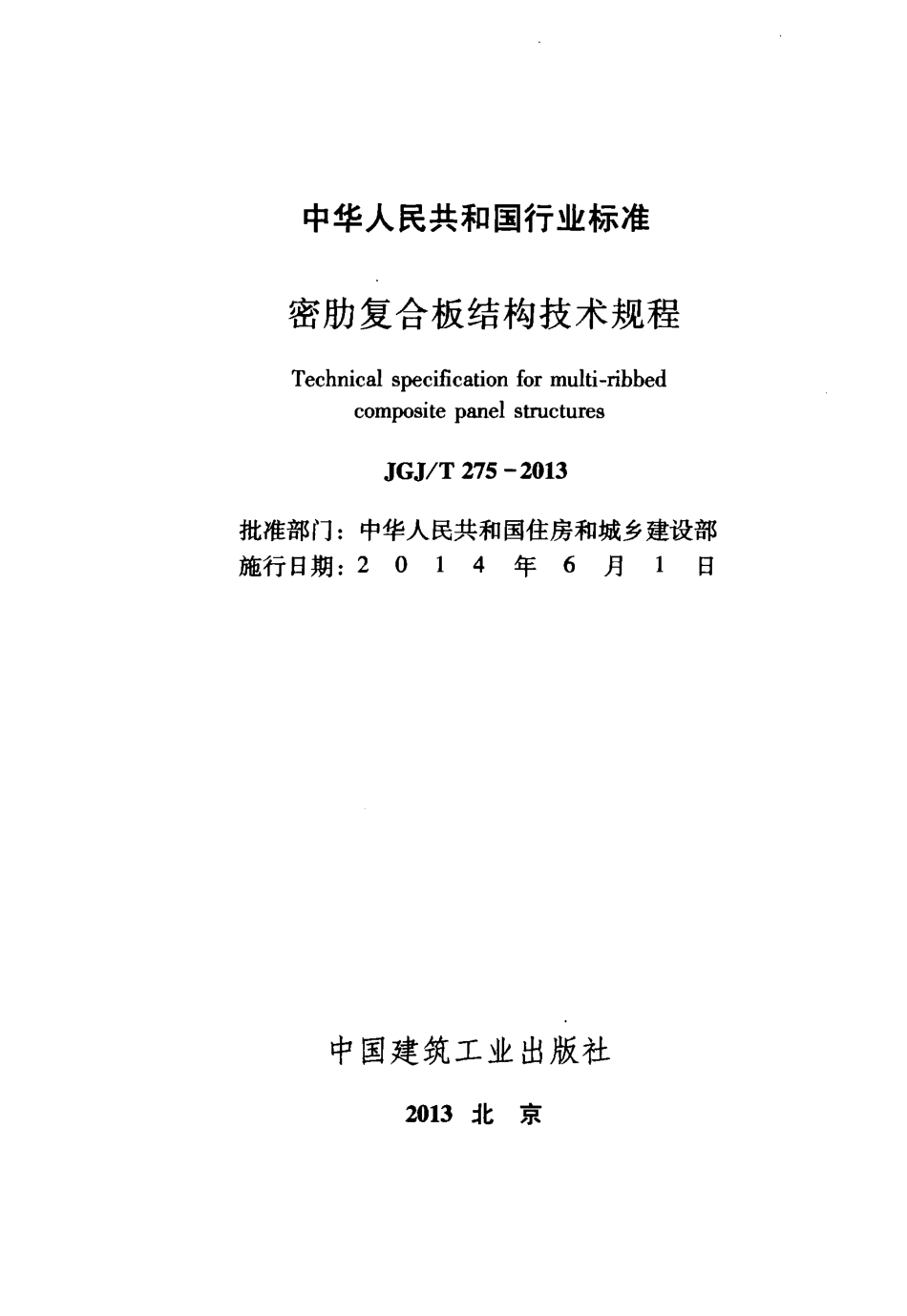

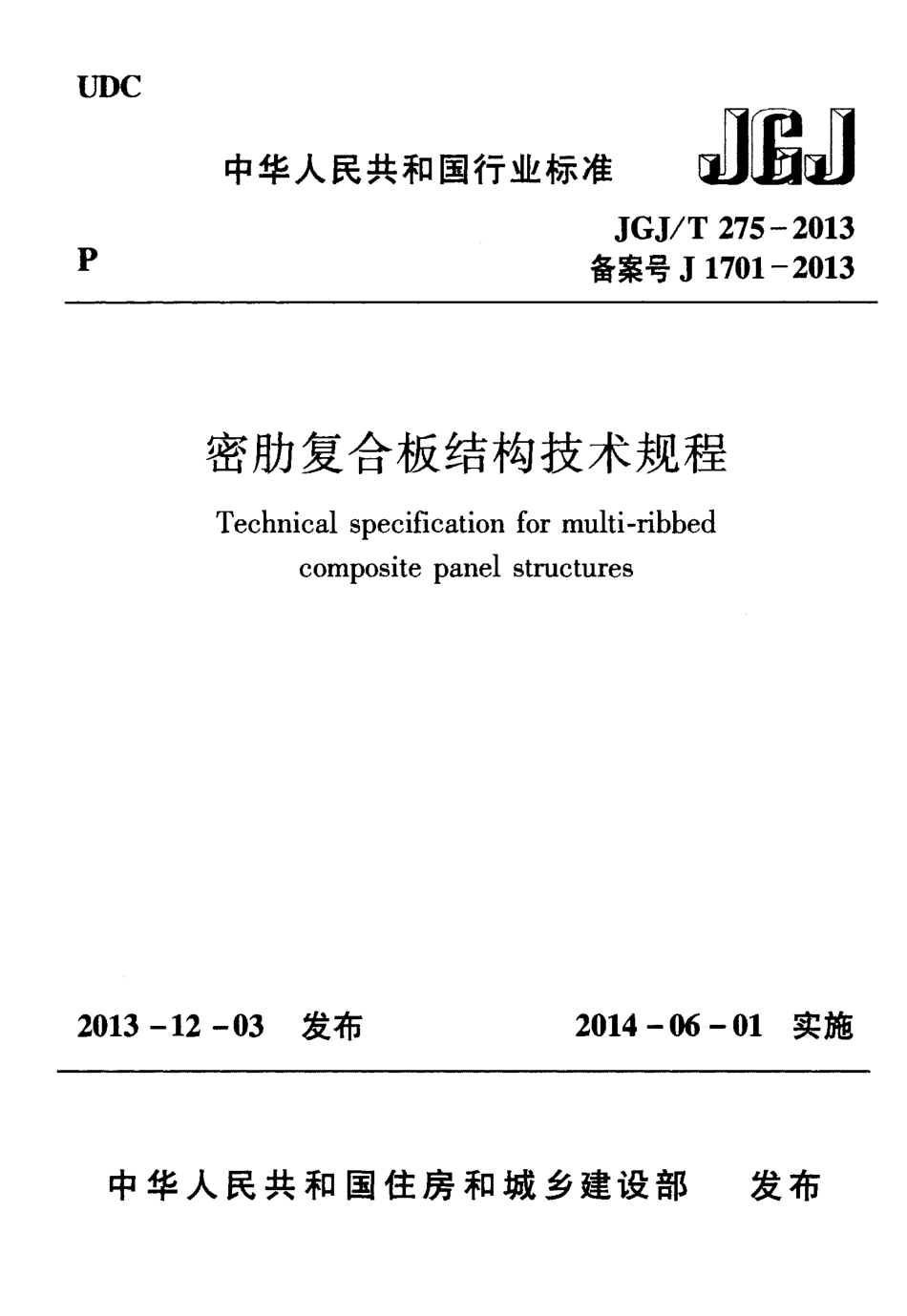

UDC P 中华人民共和国行业标准JGJ JGJ/T 275-2013 备案号J1701-2013 密肋复合板结构技术规程Technical specification for multi-ribbed composite panel structures 2013-12-03 发布2014-06-01实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准密肋复合板结构技术规程Technical specification for multi-ribbed composite panel structures JGJ/T 275-2013 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 4 年6 月1 日中国建筑工业出版社2013北京中华人民共和国住房和城乡建设部公告第230号住房城乡建设部关于发布行业标准密肋复合板结构技术规程的公告现批准密肋复合板结构技术规程为行业标准，编号为JGJ/T 275-2013，自2014年6月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2013年12月3日3 前主口根据住房和城乡建设部关于印发(2009年工程建设标准规范制订、修订计划的通知)(建标2009J88号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容是:1.总则;2.术语和符号;3.材料;4.荷载和地震作用;5.结构设计基本规定;6.密肋复合板结构基本构件;7.多层密肋复合板结构设计;8.高层密肋复合板结构设计;9.部分框支密胁复合板结构设计;10.施工与验收。本规程由住房和城乡建设部负责管理，由北京交通大学负责具体技术内容的解释。执行过程中如有意见或建议，请寄送北京交通大学(地址:北京市海淀区上园村3号北京交通大学土木建筑工程学院，邮政编码:100044)。本规程主编单位z北京交通大学华北建设集团有限公司本规程参编单位:西安建筑科技大学住房和城乡建设部科技发展促进中心中国建筑西北设计研究院有限公司陕西省建筑设计研究院有限责任公司河北理工大学建筑设计研究院河南工业大学沈阳建筑大学北京太空板业股份有限公司湖南省立信建材实业有限公司4 湖北大成空间建筑科技有限公司长沙巨星轻质建材股份有限公司迈瑞司(北京)抗震住宅技术有限公司哈尔滨鸿盛房屋节能体系研发中心本规程主要起草人员:画画贾英杰陆喜信袁泉胡德鹿任民陈平赵冬张荫黄炜常鹏苏幼坡孙静张杰丁永刚尚仁杰周铁钢刘明陶睡眠林国海王本蒜傅礼铭胡萍樊志钱坤马健辅欧阳元生石安仁熊耀清马雷夏雷郭猛李鹏飞刘海涛赵嫂嫂何玉阳本规程主要审查人员:王亚勇曹万林范重柯长华郭彦林蒋立红陈祥福牟在根王成博朱景仕5 目次1 总则.2 术语和符号22.1 术语.2 2.2 符号.3 3 材料3.1 混凝士.5 3.2 钢材3.3 其他材料.6 4 荷载和地震作用.7 4.1 荷载.7 4.2 地震作用.7 5 结构设计基本规定.8 5.1 一般规定.8 5.2 结构布置与楼盖结构.5.3 计算要点.10 6 密肋复合板结构基本构件.12 6.1 密肋复合墙体设计.12 6.2 密肋复合楼盖设计.20 6.3 结构与保温一体化设计.22 7 多层密胁复合板结构设计.24 7.1 一般规定.24 7.2 房屋适用范围.26 7.3 结构布置.27 7.4 多层结构密肋复合墙板连接构造.31 8 高层密肋复合板结构设计.33 6 8.1 房屋适用高度和高宽比.33 8.2 抗震等级.33 8.3 结构布置.34 8.4 水平位移限值.358.5 截面设计与构造.36 8.6 高层结构密肋复合墙板连接构造.41 9 部分框支密肋复合板结构设计.43 9.1 房屋适用高度和高宽比.43 9.2 抗震等级.43 9.3 构件设计与构造.44 10 施工与验收.47 10.1 一般规定.47 10.2 板类预制构件工程.48 10.3 预制填充体构件生产及检验.55 10.4 装配整体式密肋复合墙体施工与验收.57 10.5 轻钢密肋复合墙体施工与验收.59 10.6 现浇密肋复合楼盖分项工程施工与验收.60 10.7 结构与保温一体化施工与验收.6110.8 真他专业配合及安全事项.62 附录AEPS模块保温材料性能要求.63 附录B密肋复合墙体等效为匀质壳及等效斜压杆模型的计算方法.64 附录C密肋复合板结构与保温一体化构造.66 附录D密肋复合板结构施工与验收表.68 附录E密肋复合板结构施工工艺.72本规程用词说明.74引用标准名录.75 附:条文说明.77 7 Contents 1 General Provisions.1 2 Terms and Symbols.2 2.1 Terms.2 2.2 Symbols.3 3 Materials.5 3.1 Concrete .5 3.2 Steel.5 3.3 Other Materials.6 4 Loads and Earthquake Actions.7 4.1 Loads.7 4.2 Earthquake Action .7 5 Basic Requirement of Structural Design.8 5.1 General Requirements.8 5.2 Structural Configuration and Diaphragm System.9 5.3 Essentials in Calculation.10 6 Structural Members of Multi-ribbed Composite Panel Structure.12 6.1 Design of Multi-ribbed Composite Walls.12 6.2 Design of Multi-ribbed Composite Floors.20 6.3 Integration Design of Structure and Thermal Insulation.22 7 Design of Multi-story Multi-ribbed Composite Panel Structures.24 7.1 General Requirements.24 7.2 Application Scope.26 7.3 Structural Configuration.27 8 7.4 Connecting Details.31 8 Design of High-rise Multi-ribbed Composite Panel Structures 33 8.1 Applicable Maximum Height and Aspect Ratio 33 8.2 Seismic Design Grade33 8.3 Structural Configuration.34 8.4 Limitations for Story Drift 35 8.5 Strength Design and Detailing36 8.6 Connecting Details 41 9 Design of Multi-ribbed Composite Panel Structures Supported by Frame .43 9.1 Applicable Maximum Height and Aspect Ratio 43 9.2 Seismic Design Grade.43 9.3 Strength Design and Detailing Requirements44 10 Construction and Acceptance.47 10.1 General Requirements 47 10.2 Prefabricated Construction of Panels 48 10.3 Production and Acceptance of Prefabricated Reinforced Infill Components 55 10.4 Construction and Acceptance of Multi-ribbed Composite Walls 57 10.5 Construction and Acceptance of Light Gauge Steel-ribbed Panels59 10.6 Acceptance of Construction Quality of Multi-ribbed Composite Floors 60 10.7 Construction and Acceptance of Energy Saving System of Composite Panels 61 10.8 Other Professionals and Security Matters62 Appendix A Performance Requirements of Material in EPS肌10dular.63 9 Appendix B Equivalent Calculation Method of Multi-ribbed Composite Walls.64 Appendix C Details of Structure Integrated with Thermal Insulation.66 Appendix D Tables for Construction and Acceptance of Multi-ribbed Composite Panel Structures.68 Appendix E Construction Technology of Multi-ribbed Composite Panel Structures.72 Explanation of Wording in This Specification.74 List of Quoted Standards.75 Addition:Explanation of Provisions.77 10 1总则1.0.1 为在建筑工程中合理应用密肋复合板结构，做到安全适用、技术可靠、节能环保、经济合理、方便施工，制定本规程。1.O.2 本规程适用于8层及8层以下且房屋高度不超过24m的多层密肋复合板结构及9层及9层以上或房屋高度超过24m的高层密胁复合板结构。非抗震设计和抗震设防烈度为6度至8度抗震设计的密肋复合板结构，其适用的房屋最大高度应符合本规程的有关规定。本规程不适用于建造在危险地段以及发震断裂最小避让距离内的密肋复合板结构。1.O.3 密肋复合板结构应同时进行节能设计，密肋复合板采用的填充材料宜结合当地材料供应、防火及防水要求、施工条件等综合确定。1.O.4 密胁复合板结构的设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1 密肋复合板结构multi-ribbed composite panel struc ture 由预制密胁复合墙板、楼板及现浇连接构件组合而成的结构体系。2.1.2 多层密肋复合板结构multi-story multi-ribbed compos ite panel structure 8层及8层以下且房屋高度不超过24m的密肋复合板结构。2.1.3 高层密肋复合板结构high-rise multi-ribbed composite panel structure 9层及9层以上或房屋高度超过24m的密肋复合板结构。2.1.4 密肋复合墙体multi-ribbed composite wall 由预制密肋复合墙板与边缘构件、连接柱及连接梁组合形成的墙体。2.1.5 预制密胁复合墙板precast multi-ribbed composite wall panel 由钢筋或钢骨架形成肋格，填充体做内模，浇筑混凝士而成的预制墙板。2
