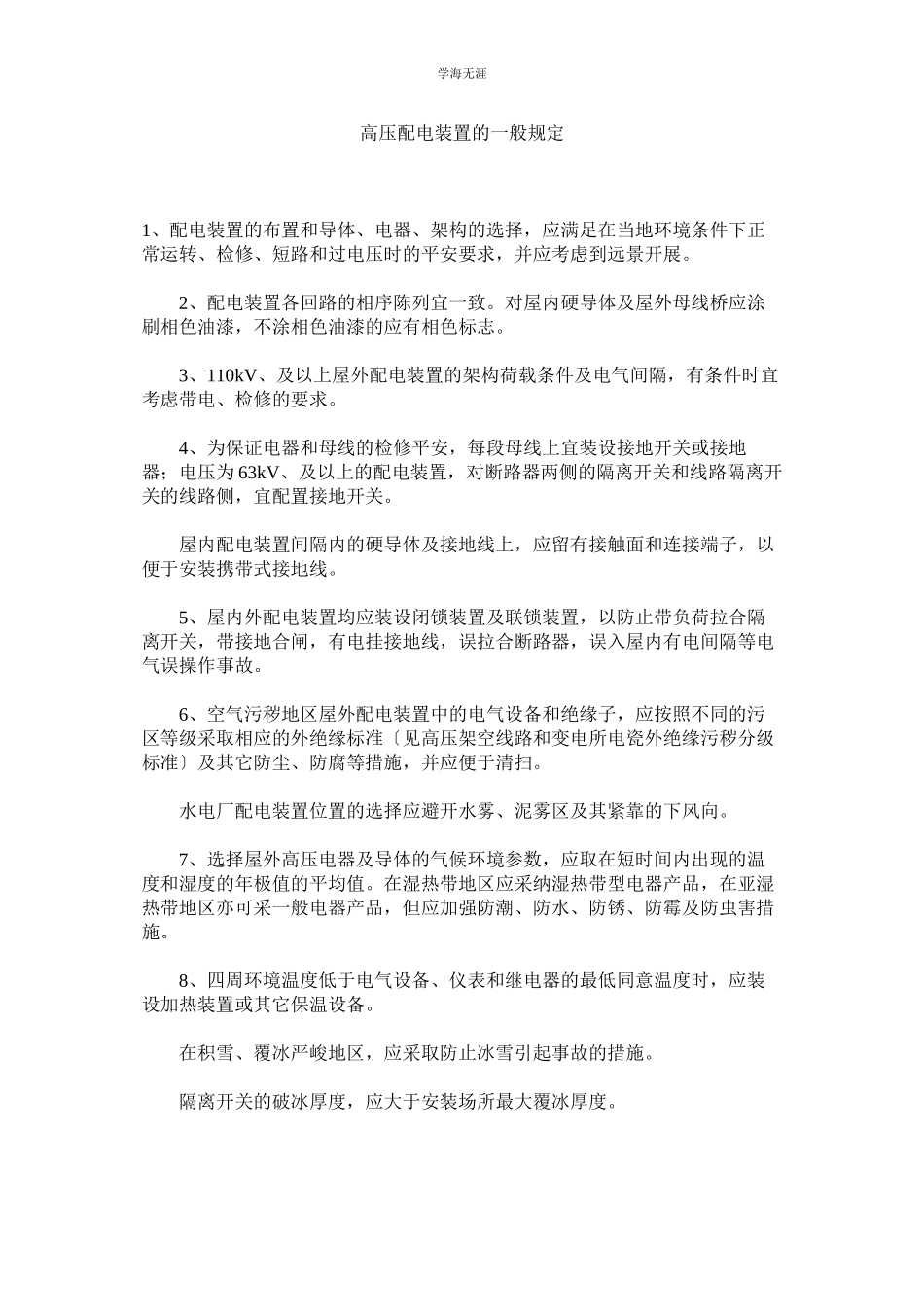

学海无涯 高压配电装置的一般规定 1、配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运转、检修、短路和过电压时的平安要求，并应考虑到远景开展。 　　2、配电装置各回路的相序陈列宜一致。对屋内硬导体及屋外母线桥应涂刷相色油漆，不涂相色油漆的应有相色标志。 　　3、110kV、及以上屋外配电装置的架构荷载条件及电气间隔，有条件时宜考虑带电、检修的要求。 　　4、为保证电器和母线的检修平安，每段母线上宜装设接地开关或接地器；电压为63kV、及以上的配电装置，对断路器两侧的隔离开关和线路隔离开关的线路侧，宜配置接地开关。 　　屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子，以便于安装携带式接地线。 　　5、屋内外配电装置均应装设闭锁装置及联锁装置，以防止带负荷拉合隔离开关，带接地合闸，有电挂接地线，误拉合断路器，误入屋内有电间隔等电气误操作事故。 　　6、空气污秽地区屋外配电装置中的电气设备和绝缘子，应按照不同的污区等级采取相应的外绝缘标准〔见高压架空线路和变电所电瓷外绝缘污秽分级标准〕及其它防尘、防腐等措施，并应便于清扫。 　　水电厂配电装置位置的选择应避开水雾、泥雾区及其紧靠的下风向。 　　7、选择屋外高压电器及导体的气候环境参数，应取在短时间内出现的温度和湿度的年极值的平均值。在湿热带地区应采纳湿热带型电器产品，在亚湿热带地区亦可采一般电器产品，但应加强防潮、防水、防锈、防霉及防虫害措施。 　　8、四周环境温度低于电气设备、仪表和继电器的最低同意温度时，应装设加热装置或其它保温设备。 　　在积雪、覆冰严峻地区，应采取防止冰雪引起事故的措施。 　　隔离开关的破冰厚度，应大于安装场所最大覆冰厚度。 　　9、设计配电装置及选择导体和电器时的最大风速，可采纳离地10m高，30、年一遇10min、平均最大风速。最大设计风速超过35m/s、的地区，在屋外配电装置的布置中，降低电气设备的安装高度，加强其与根底的固定等。 　　500kV、电器宜采纳离地10m、高，50、年一遇10min、平均最大风速。 　　10、地震根本烈度超过7、度的地区，配电装置设计应按有关的抗震规定采取抗震措施。 　　11、海拔超过1000m、的地区，配电装置应选择适用于该海拔高度的电器、电瓷产品，其外部绝缘的冲击和工频试验电压应符合高压电气设备绝缘试验电压的有关规。 　　12、配电装置设计应注重对噪音的操纵，降低有关运转场所的连续噪声级。配电装置紧邻居民区时，其围墙外侧在居民区处的连续噪声级，应按国家有关标准的规定执行。 　　13、电压为330kV、及以上的配电装置内设备遮栏外的静电感应场强水平〔离地1.5m、空间场强〕不宜超过10kV/m，少局部地区可同意到达15kV/m. 　　配电装置围墙外侧处〔非出线方向，围墙外为居民区时〕的静电感应场强水平〔离地1.5m空间场强〕不宜大于5kV/m. 　　14、电压为330kV、及以上的配电装置应注重对无线电干扰的操纵。在选择导线及电气设备时应考虑到降低整个配电装置的无线电干扰水平。 　　配电装置围墙外20m、处〔非出线方向〕的无线电干扰水平不宜大于50dB.
