温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
2023
防爆
电气设备
检查
标准
范文
学海无涯

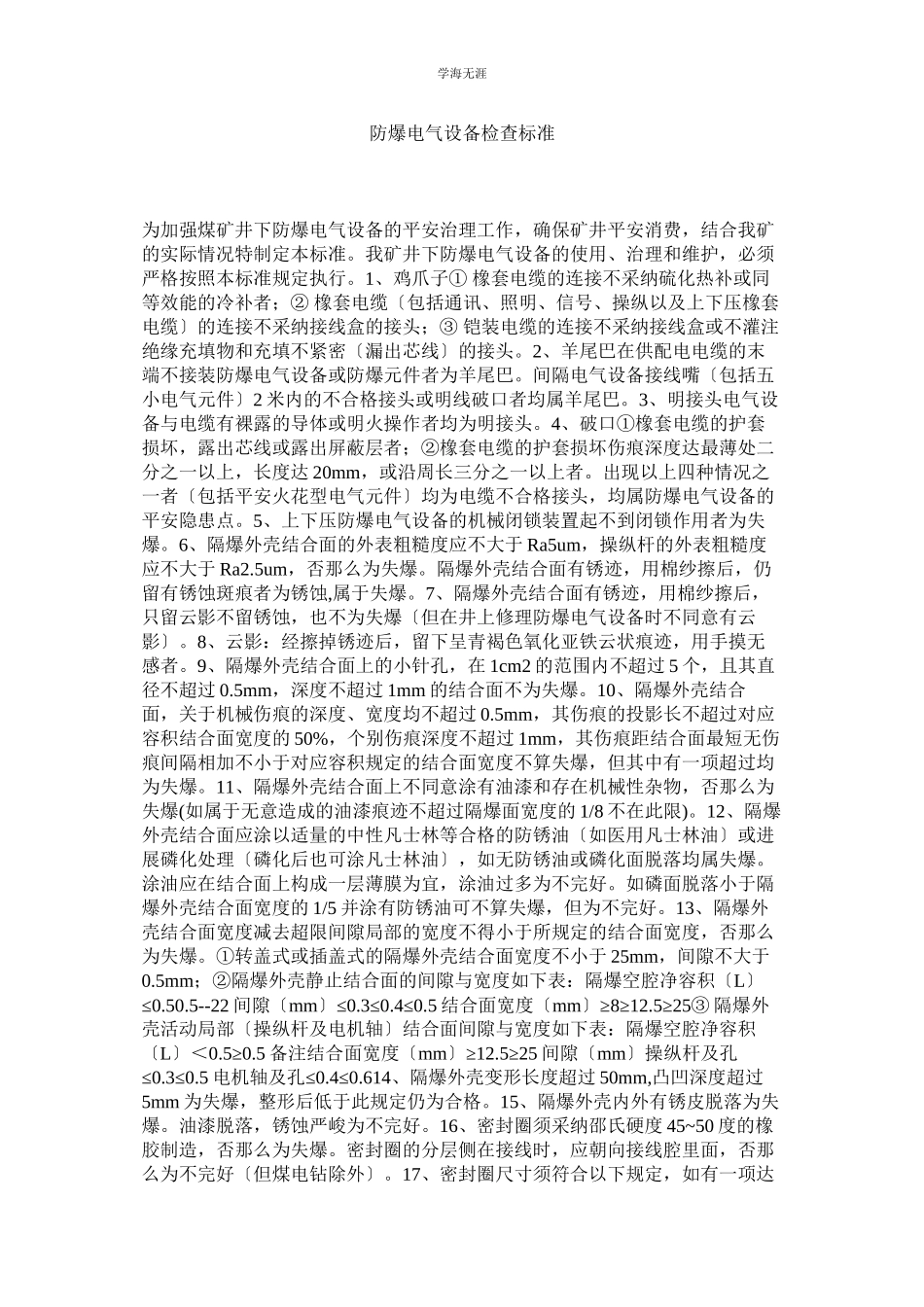

防爆电气设备检查标准
为加强煤矿井下防爆电气设备的平安治理工作,确保矿井平安消费,结合我矿的实际情况特制定本标准。我矿井下防爆电气设备的使用、治理和维护,必须严格按照本标准规定执行。1、鸡爪子① 橡套电缆的连接不采纳硫化热补或同等效能的冷补者;② 橡套电缆〔包括通讯、照明、信号、操纵以及上下压橡套电缆〕的连接不采纳接线盒的接头;③ 铠装电缆的连接不采纳接线盒或不灌注绝缘充填物和充填不紧密〔漏出芯线〕的接头。2、羊尾巴在供配电电缆的末端不接装防爆电气设备或防爆元件者为羊尾巴。间隔电气设备接线嘴〔包括五小电气元件〕2米内的不合格接头或明线破口者均属羊尾巴。3、明接头电气设备与电缆有裸露的导体或明火操作者均为明接头。4、破口①橡套电缆的护套损坏,露出芯线或露出屏蔽层者;②橡套电缆的护套损坏伤痕深度达最薄处二分之一以上,长度达20mm,或沿周长三分之一以上者。出现以上四种情况之一者〔包括平安火花型电气元件〕均为电缆不合格接头,均属防爆电气设备的平安隐患点。5、上下压防爆电气设备的机械闭锁装置起不到闭锁作用者为失爆。6、隔爆外壳结合面的外表粗糙度应不大于Ra5um,操纵杆的外表粗糙度应不大于Ra2.5um,否那么为失爆。隔爆外壳结合面有锈迹,用棉纱擦后,仍留有锈蚀斑痕者为锈蚀,属于失爆。7、隔爆外壳结合面有锈迹,用棉纱擦后,只留云影不留锈蚀,也不为失爆〔但在井上修理防爆电气设备时不同意有云影〕。8、云影:经擦掉锈迹后,留下呈青褐色氧化亚铁云状痕迹,用手摸无感者。9、隔爆外壳结合面上的小针孔,在1cm2的范围内不超过5个,且其直径不超过0.5mm,深度不超过1mm的结合面不为失爆。10、隔爆外壳结合面,关于机械伤痕的深度、宽度均不超过0.5mm,其伤痕的投影长不超过对应容积结合面宽度的50%,个别伤痕深度不超过1mm,其伤痕距结合面最短无伤痕间隔相加不小于对应容积规定的结合面宽度不算失爆,但其中有一项超过均为失爆。11、隔爆外壳结合面上不同意涂有油漆和存在机械性杂物,否那么为失爆(如属于无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限)。12、隔爆外壳结合面应涂以适量的中性凡士林等合格的防锈油〔如医用凡士林油〕或进展磷化处理〔磷化后也可涂凡士林油〕,如无防锈油或磷化面脱落均属失爆。涂油应在结合面上构成一层薄膜为宜,涂油过多为不完好。如磷面脱落小于隔爆外壳结合面宽度的1/5并涂有防锈油可不算失爆,但为不完好。13、隔爆外壳结合面宽度减去超限间隙局部的宽度不得小于所规定的结合面宽度,否那么为失爆。①转盖式或插盖式的隔爆外壳结合面宽度不小于25mm,间隙不大于0.5mm;②隔爆外壳静止结合面的间隙与宽度如下表:隔爆空腔净容积〔L〕≤0.50.5--22间隙〔mm〕≤0.3≤0.4≤0.5结合面宽度〔mm〕≥8≥12.5≥25③隔爆外壳活动局部〔操纵杆及电机轴〕结合面间隙与宽度如下表:隔爆空腔净容积〔L〕<0.5≥0.5备注结合面宽度〔mm〕≥12.5≥25间隙〔mm〕操纵杆及孔≤0.3≤0.5电机轴及孔≤0.4≤0.614、隔爆外壳变形长度超过50mm,凸凹深度超过5mm为失爆,整形后低于此规定仍为合格。15、隔爆外壳内外有锈皮脱落为失爆。油漆脱落,锈蚀严峻为不完好。16、密封圈须采纳邵氏硬度45~50度的橡胶制造,否那么为失爆。密封圈的分层侧在接线时,应朝向接线腔里面,否那么为不完好〔但煤电钻除外〕。17、密封圈尺寸须符合以下规定,如有一项达不到要求均属失爆。①密封圈外径与接线装置内径差应符合下表:D〔mm〕D。-D〔mm〕备 注D≤20≤1D。表示进线装置内径20<D≤60≤1.5D表示密封圈外径D>60≤2②密封圈内径与电缆外径差应小于1mm,电缆与密封圈之间不得包扎其他物体否那么为失爆。密封圈必须完好无损、不得割开使用。
