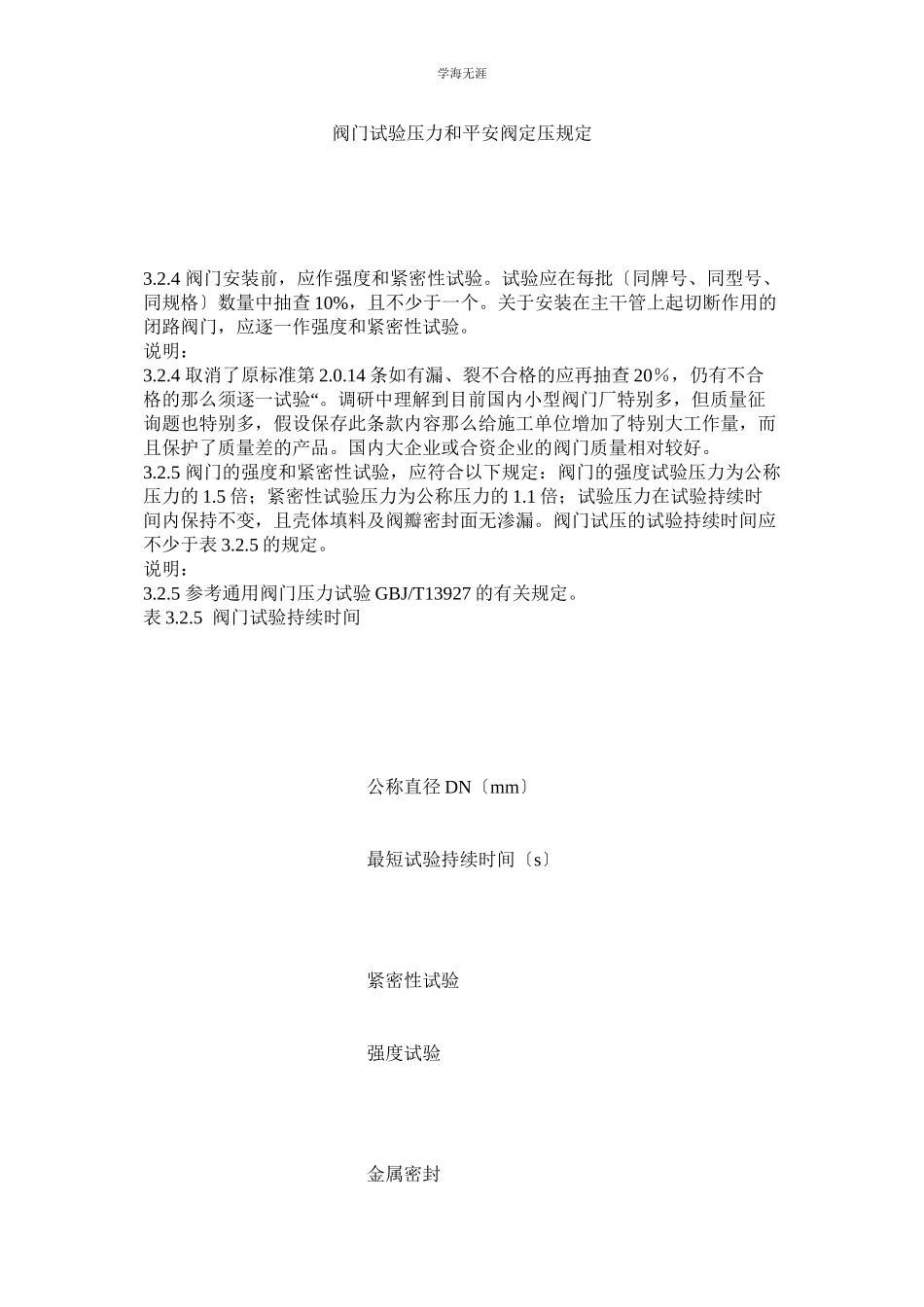

学海无涯 阀门试验压力和平安阀定压规定 3.2.4 阀门安装前，应作强度和紧密性试验。试验应在每批〔同牌号、同型号、同规格〕数量中抽查10%，且不少于一个。关于安装在主干管上起切断作用的闭路阀门，应逐一作强度和紧密性试验。 说明： 3.2.4 取消了原标准第2.0.14条如有漏、裂不合格的应再抽查20％，仍有不合格的那么须逐一试验“。调研中理解到目前国内小型阀门厂特别多，但质量征询题也特别多，假设保存此条款内容那么给施工单位增加了特别大工作量，而且保护了质量差的产品。国内大企业或合资企业的阀门质量相对较好。 3.2.5 阀门的强度和紧密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；紧密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于表3.2.5的规定。 说明： 3.2.5 参考通用阀门压力试验GBJ/T13927的有关规定。 表3.2.5 阀门试验持续时间 公称直径DN〔mm〕 最短试验持续时间〔s〕 紧密性试验 强度试验 金属密封 非金属密封 le;50 15 15 15 65200 30 15 60 250450 60 30 180 13.4.1 锅炉和省煤器平安阀的定压和调整应符合表13.4.1的规定。锅炉上装有两个平安阀时，其中一个按表中较高值定压，另一个按较低值定压。装有一个平安阀时，应按较低值定压。 说明： 13.4.1 主要为保证锅炉平安运转，一旦以现超过规定压力时，通过平安阀将锅炉压力泄放，使锅炉内压力降到正常运转状态，防止以现锅炉爆裂等恶性事故。故列为了强迫必条文。 表13.4.1 平安阀定压规定 项次 工作设备 平安阀开启压力〔MPa〕 1 蒸汽锅炉 工作压力+0.02MPa 工作压力+0.04MPa 2 热水锅炉 1.12倍工作压力，但不少于工作压力+0.07MPa 1.14倍工作压力，但不少于工作压力+0.01MPa 3 省煤器 1.1倍工作压力 检验方法：检查定压合格证书。 13.4.2 压力表的刻度极限值，应大于或等于工作压力的1.5倍，表盘直径不得小于100mm。
