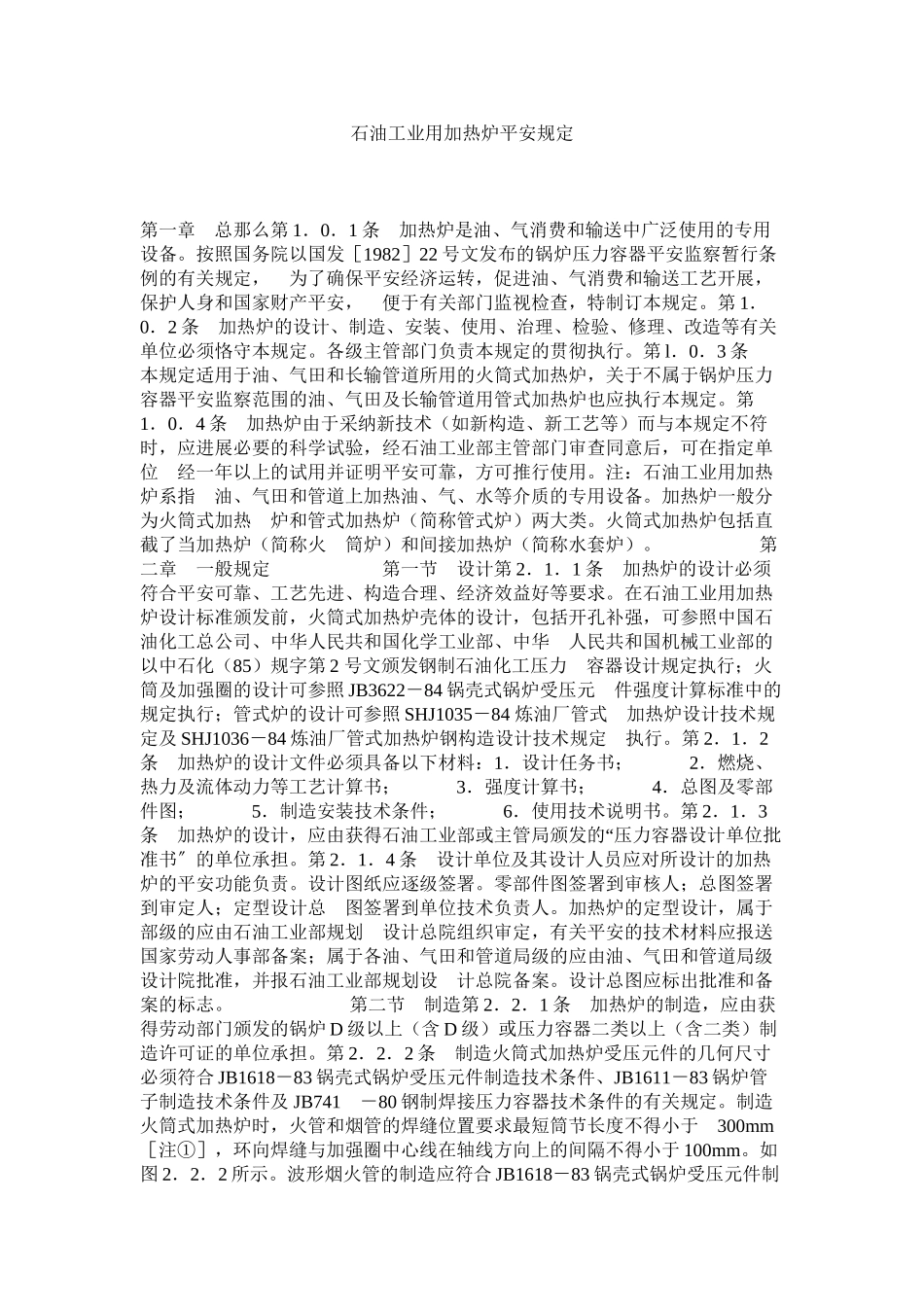

石油工业用加热炉平安规定 第一章　总那么第1．0．1条　加热炉是油、气消费和输送中广泛使用的专用设备。按照国务院以国发［1982］22号文发布的锅炉压力容器平安监察暂行条例的有关规定，　为了确保平安经济运转，促进油、气消费和输送工艺开展，保护人身和国家财产平安，　便于有关部门监视检查，特制订本规定。第1．0．2条　加热炉的设计、制造、安装、使用、治理、检验、修理、改造等有关单位必须恪守本规定。各级主管部门负责本规定的贯彻执行。第l．0．3条　本规定适用于油、气田和长输管道所用的火筒式加热炉，关于不属于锅炉压力容器平安监察范围的油、气田及长输管道用管式加热炉也应执行本规定。第1．0．4条　加热炉由于采纳新技术（如新构造、新工艺等）而与本规定不符时，应进展必要的科学试验，经石油工业部主管部门审查同意后，可在指定单位　经一年以上的试用并证明平安可靠，方可推行使用。注：石油工业用加热炉系指　油、气田和管道上加热油、气、水等介质的专用设备。加热炉一般分为火筒式加热　炉和管式加热炉（简称管式炉）两大类。火筒式加热炉包括直截了当加热炉（简称火　筒炉）和间接加热炉（简称水套炉）。　　　　　 第二章　一般规定　　　　　　第一节　设计第2．1．1条　加热炉的设计必须符合平安可靠、工艺先进、构造合理、经济效益好等要求。在石油工业用加热炉设计标准颁发前，火筒式加热炉壳体的设计，包括开孔补强，可参照中国石油化工总公司、中华人民共和国化学工业部、中华　人民共和国机械工业部的以中石化（85）规字第2 号文颁发钢制石油化工压力　容器设计规定执行；火筒及加强圈的设计可参照JB3622－84锅壳式锅炉受压元　件强度计算标准中的规定执行；管式炉的设计可参照SHJ1035－84 炼油厂管式　加热炉设计技术规定及SHJ1036－84炼油厂管式加热炉钢构造设计技术规定　执行。第2．1．2条　加热炉的设计文件必须具备以下材料：1．设计任务书；　　　2．燃烧、热力及流体动力等工艺计算书；　　　3．强度计算书；　　　4．总图及零部件图；　　　5．制造安装技术条件；　　　6．使用技术说明书。第2．1．3条　加热炉的设计，应由获得石油工业部或主管局颁发的“压力容器设计单位批准书〞的单位承担。第2．1．4条　设计单位及其设计人员应对所设计的加热炉的平安功能负责。设计图纸应逐级签署。零部件图签署到审核人；总图签署到审定人；定型设计总　图签署到单位技术负责人。加热炉的定型设计，属于部级的应由石油工业部规划　设计总院组织审定，有关平安的技术材料应报送国家劳动人事部备案；属于各油、气田和管道局级的应由油、气田和管道局级设计院批准，并报石油工业部规划设　计总院备案。设计总图应标出批准和备案的标志。　　　　　　 第二节　制造第2．2．1条　加热炉的制造，应由获得劳动部门颁发的锅炉D级以上（含D级）或压力容器二类以上（含二类）制造许可证的单位承担。第2．2．2条　制造火筒式加热炉受压元件的几何尺寸必须符合JB1618－83锅壳式锅炉受压元件制造技术条件、JB1611－83锅炉管子制造技术条件及 JB741　－80钢制焊接压力容器技术条件的有关规定。制造火筒式加热炉时，火管和烟管的焊缝位置要求最短筒节长度不得小于　300mm［注①］，环向焊缝与加强圈中心线在轴线方向上的间隔不得小于100mm。如图2．2．2所示。波形烟火管的制造应符合JB1618－83锅壳式锅炉受压元件制造　技术条件的要求在制造中，火管与烟管几何尺寸偏向应符合表2．2．2－1的规定。　在制造中，火管及烟管各节筒体对接后，每米长度的弯曲度应小于 1．5mm，总长的　弯曲度不得超过表2．2．2－2中规定值［注③］。　　　火管与烟管几何尺寸偏向（mm）　表2．2．2－1　┌─────┬────┬───────┬────┬────┐　　│公称内径　│直径偏向│最大最小直径差│棱角度C │立式火管│　　│　 DN　　│ΔDN　　│Dmax --　Dmin│（注②）│高度偏向│　　├─────┼────┼───────┼────┼────┤　　│≤1000　　│＋3　　│＜0.5％DN　　 │3　　　 │ ±5　 │　　│　　　　　│－2　　│　　　　　　 　│　　　　│　　　　│　　│　　　　　│　　　　│　　　　　　　│　　　　│　　　　│　　├─────┼────┼───────┼────┼────┤　　│1000＜DN　│＋5　　│＜0.5％DN　　│4　　　　│ ±5　 │　│≤1500　　│－3　　 │　　　 　　　│　　　　│　　　　│　　├─────┼────┼───────┼────┼────┤　　│1500＜DN　│＋5　　│＜0.5％DN　　 │5　　　 │ ±5　 │　　│≤1800　　│－4　　│　　　　　　　│　　　　│　　　　│　　├─────┼────┼───────┼────┼────┤　　│1800＜DN │＋7　　　│＜0.5％DN　　│6　　　│ ±5　　 │　　│≤2200　　│－5　　　│　　　　　　│　　　　│　　　　│　　├─────┼────┼───────┼────┼────┤　　│＞2200　　│＋7　　　│＜0.5％DN　　│7　　　│ ±5　 │　　│　　　　　│－5　　　│　　　　　　│　　　　│　　　　│　　└─────┴────┴───────┴────┴────┘　　火管与烟管同意弯曲度（mm）　表2．2．2－2　┌───────┬──────┬───┐　　│总长L， mm　　│＞5000～8000│＞8000│　　├───────┼──────┼───┤　　│弯曲度W，mm　│8　　　　　 │12　　│　　└───────┴──────┴───┘　　注：1.“U〞形火筒回弯头前直截了当受辐射热局部称为火管，回弯头后局部称为烟管．　　2.棱角度C只同意在焊缝处出现．　　3.测量位置应在间隔焊缝边缘100mm处．第2．2．3条　管式炉炉管的焊接可参照SHJI038－84炼油厂管式加热炉碳钢炉管焊接工程技术条件的要求执行；管式炉炉管焊接可参照SHJI039－84炼　油厂管式加热炉炉管焊接工程技术条件的要求执行。第2．2．4条　管式炉炉体砌筑可参照SHJI044－84炼油厂管式加热炉砌筑工程技术条件执行。粘贴衬里施工技术条件见本规定附录二。第2．2．5条　加热炉出厂时必须附有以下与平安有关的技术材料：1．加热炉总图和主要受压部件图；　　2．受压元件的强度计算书；　3．质量证明书（包括出厂合格证、金属材料证明、焊接质量证明和水压试　验证明）；　　　4．安装和使用说明书。第2．2．6条　加热炉必须在明显的位置装设金属铭牌。铭牌上应标明如下内容：　　1．加热炉的型号、名称；　　　2．制造厂名称和制造许可证号；　　　3．产品编号；　　　4．额定热负荷，MW；　　5．加热介质；　　　6．工作压力，MPa或kpa；　　7．工作温度℃；　　　8．热效率；　　9．总重，t；　　10．设备外形尺寸，mm；　　11．制造日期；　　12．出厂检验单位及检验标志。第2．2．7条　质量不合格和平安附件不全的加热炉不准出厂。第2．2．8条　对质量有争议的加热炉应由局主管质量的部门组织设计、制造、安装、平安等部门进展鉴定，协商处理。必要时，提交劳动部门仲裁。
