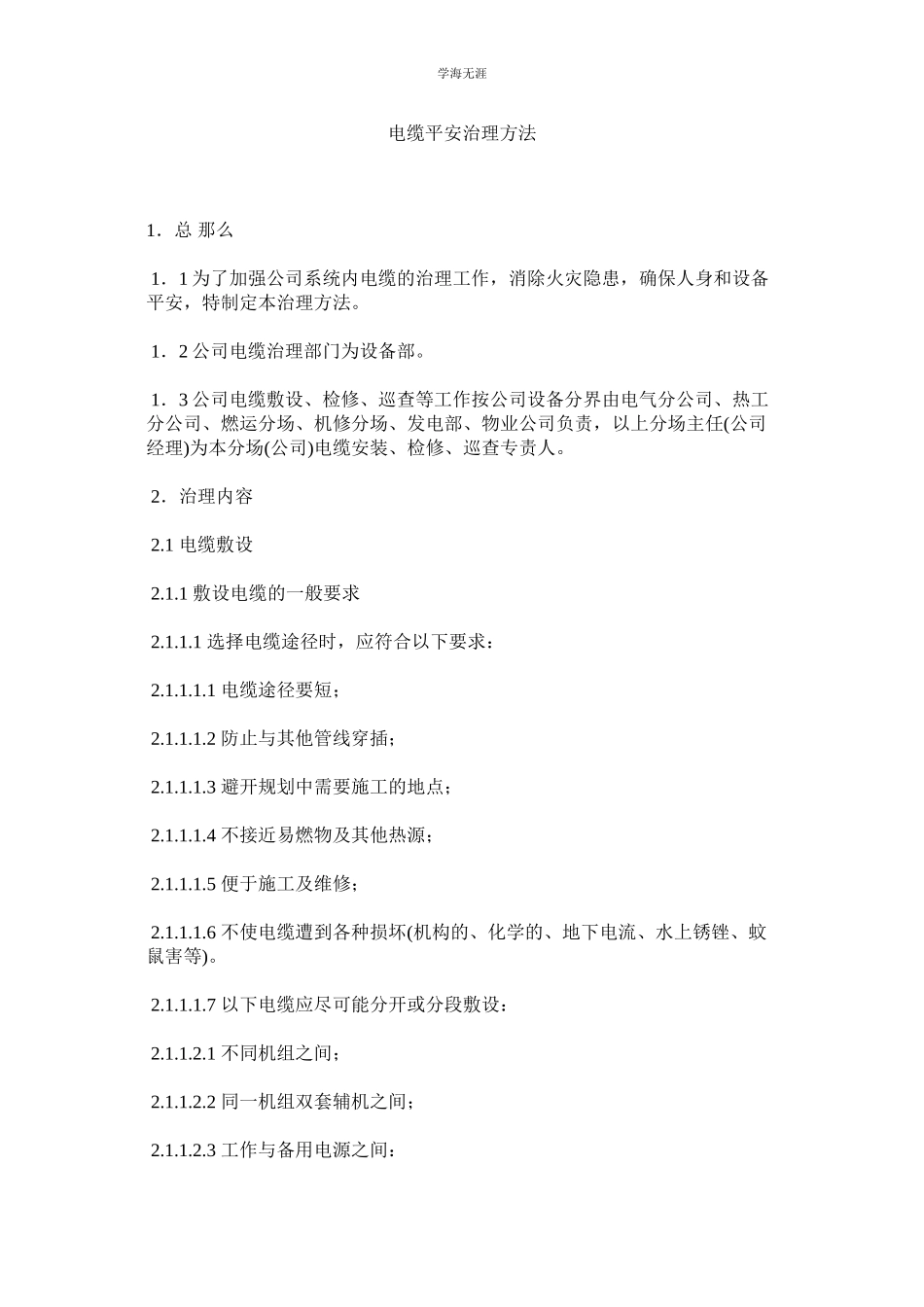

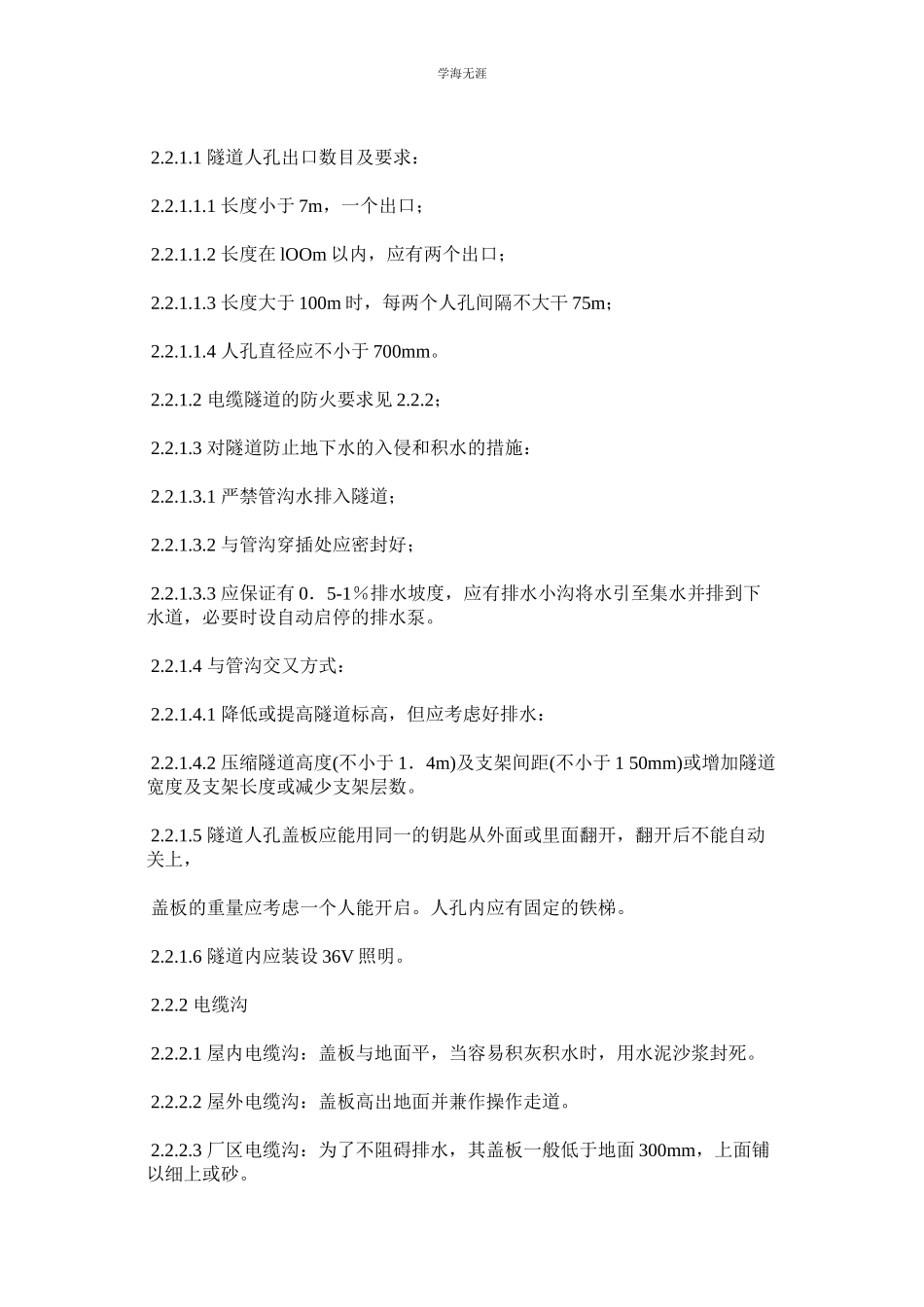

学海无涯 电缆平安治理方法 1．总 那么 1．1为了加强公司系统内电缆的治理工作，消除火灾隐患，确保人身和设备平安，特制定本治理方法。 1．2公司电缆治理部门为设备部。 1．3公司电缆敷设、检修、巡查等工作按公司设备分界由电气分公司、热工分公司、燃运分场、机修分场、发电部、物业公司负责，以上分场主任(公司经理)为本分场(公司)电缆安装、检修、巡查专责人。 2．治理内容 2.1 电缆敷设 2.1.1 敷设电缆的一般要求 2.1.1.1 选择电缆途径时，应符合以下要求： 2.1.1.1.1 电缆途径要短； 2.1.1.1.2 防止与其他管线穿插； 2.1.1.1.3 避开规划中需要施工的地点； 2.1.1.1.4 不接近易燃物及其他热源； 2.1.1.1.5 便于施工及维修； 2.1.1.1.6 不使电缆遭到各种损坏(机构的、化学的、地下电流、水上锈锉、蚊鼠害等)。 2.1.1.1.7 以下电缆应尽可能分开或分段敷设： 2.1.1.2.1 不同机组之间； 2.1.1.2.2 同一机组双套辅机之间； 2.1.1.2.3 工作与备用电源之间： 2.1.1.2.4 全公司公用负荷之间； 2.1.1.2.5 动力与操纵电缆之间。 2.1.1.3 电缆的弯曲半径应不小于以下规定： 2.1.1.3.1 聚氯乙烯绝缘的电缆1 0倍电缆外径： · 2.1.1.3.2 交联聚乙烯绝缘多芯电缆15倍电缆外径： 2.1.1.3.3 油浸纸绝缘多芯电缆(铅色、铠装)1 5倍电缆外径： 2.1.1.3.4 铅包电缆、橡皮电缆和塑料绝缘电缆及操纵电缆按制造厂规定。 2.1.1.4 电缆从地下引出地面的2m局部，一般应采纳金属保护管或保护罩保护，确无机械损伤场所的铠装电缆，可不加保护。 2.1.1.5 电缆的金属外皮，支托架及保护管均应可靠接地。 2.1.1.6 电缆布线的根本原那么为： 2.1.1.6.1 电缆在支、托架上从上到下陈列顺序一般为从高压到低压，从强电到弱电，从主回路到次要回路，从近处到远处； 2.1.1.6.2 同一层支(托)架电缆陈列以少穿插为原那么，一般为近处在两边，远处在中间，必须穿插时应尽量在不断端进展； 2.1.1.6.3 不同单元的电缆尽量分开； 2.1.1.6.4 隧道穿插口及电缆夹层人孔通道和出入口处的跨越电缆，应保证高度不小于1.4m。 2.1.1.7 电缆占用的支架长度： 电力电缆之间一般按有间距敷设，操纵电缆可紧靠敷设，每把电缆占用支架长度可参考以下数值估算： 6KV电缆平均外径40-50mm，占用支架长度80-100mm；380电缆平均外径30-40mm，占用支架长度60-80mm；操纵电缆平均外径20～30mm， 占用支架长度30-40mm。 2.2 电缆构筑物的要求 2.2.1 电缆隧道 2.2.1.1 隧道人孔出口数目及要求： 2.2.1.1.1 长度小于7m，一个出口； 2.2.1.1.2 长度在lOOm以内，应有两个出口； 2.2.1.1.3 长度大于100m时，每两个人孔间隔不大干75m； 2.2.1.1.4 人孔直径应不小于700mm。 2.2.1.2 电缆隧道的防火要求见2.2.2； 2.2.1.3 对隧道防止地下水的入侵和积水的措施： 2.2.1.3.1 严禁管沟水排入隧道； 2.2.1.3.2 与管沟穿插处应密封好； 2.2.1.3.3 应保证有0．5-1％排水坡度，应有排水小沟将水引至集水并排到下水道，必要时设自动启停的排水泵。 2.2.1.4 与管沟交又方式： 2.2.1.4.1 降低或提高隧道标高，但应考虑好排水： 2.2.1.4.2 压缩隧道高度(不小于1．4m)及支架间距(不小于1 50mm)或增加隧道宽度及支架长度或减少支架层数。 2.2.1.5 隧道人孔盖板应能用同一的钥匙从外面或里面翻开，翻开后不能自动关上， 盖板的重量应考虑一个人能开启。人孔内应有固定的铁梯。 2.2.1.6 隧道内应装设36V照明。 2.2.2 电缆沟 2.2.2.1 屋内电缆沟：盖板与地面平，当容易积灰积水时，用水泥沙浆封死。 2.2.2.2 屋外电缆沟：盖板高出地面并兼作操作走道。 2.2.2.3 厂区电缆沟：为了不阻碍排水，其盖板一般低于地面300mm，上面铺以细上或砂。 2.2.2.4 电缆沟从厂区进入厂房处及与隧道连接处应设置防火隔墙，详见(防火局部)。 2.2.2.5 电缆沟底排水坡度不小于0．5％-1％，且不应排向厂-房内侧。 2.2.2.6 电缆沟盖板宜采纳质轻强度高的角钢边框钢筋水泥板。 2.2.3 架空桥架 2.2.3.1 桥架底部距地面高度：厂内不小于2m；通过室外道路处不小于4．5m。 2.2.3.2 固定托架的支吊架水平间隔一般为2--3m，垂直间距为3-6m。转弯处的托架亦应固定，固定点宜取托架长度的四分之一处。 2.2.3.3 桥架通过栅格通道下或室外布置时应加盖板。 2.2.3.4 桥架的弯曲半径须满足电缆弯曲半径的要求，一般不小于300-600mm。 2.2.3.5 桥架从室内穿到室外时， 向下倾斜坡度不小于1％。 2.2.3.6 桥架系统应保证电气上的可靠连接并接地，当作为主接地导体时，托架每隔1 0-20m应重复接地一次。 2.2.3.7 托架的途径应考虑安装维修的方便，留出一定的活动空间。 2.2.3.8 水平托架的电缆一般不必固定，为了保证电力电缆间净距，亦可每隔1 0m或转弯处加以固定；垂直敷设电缆每2m固定一次。 2.2.3.9 电缆在托架上的充满度按下述要求确定： 动力电缆一般按散热要求布置， 即保持电缆之间净距不小于电缆外径；操纵电缆可重叠堆放。 2.2.3.10 架空托架与热管道及其防火阻燃要求见(防火局部)
