陕西省2023学年年中考物理一轮复习基醇点一遍过第三章光现象命题点2光现象作图课件2.pptx

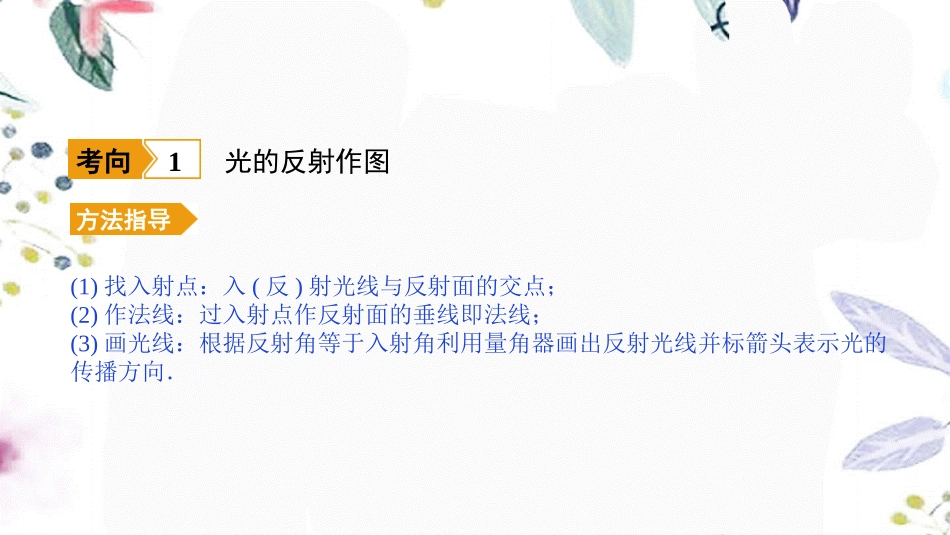

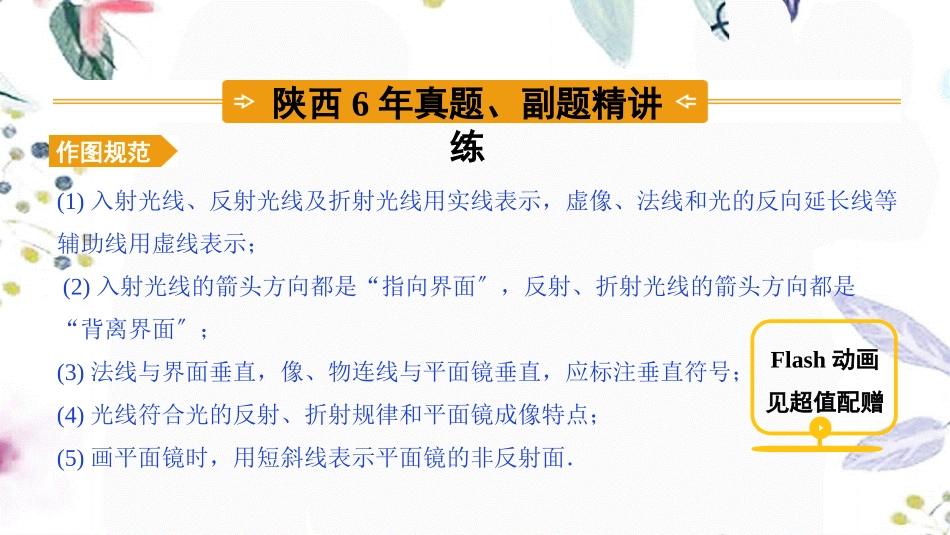

命题点命题点2 光现象作图光现象作图 陕西陕西6年真题、副题精讲练年真题、副题精讲练 作图规范作图规范 (1)入射光线、反射光线及折射光线用实线表示，虚像、法线和光的反向延长线等辅助线用虚线表示；(2)入射光线的箭头方向都是“指向界面，反射、折射光线的箭头方向都是“背离界面；(3)法线与界面垂直，像、物连线与平面镜垂直，应标注垂直符号；(4)光线符合光的反射、折射规律和平面镜成像特点；(5)画平面镜时，用短斜线表示平面镜的非反射面 Flash动画动画见超值配赠见超值配赠 光的反射作图 考向考向 1 方法指导方法指导 (1)找入射点：入(反)射光线与反射面的交点；(2)作法线：过入射点作反射面的垂线即法线；(3)画光线：根据反射角等于入射角利用量角器画出反射光线并标箭头表示光的传播方向 第1题图 拓展训练拓展训练 1.在图中，根据反射光线作出射到平面镜上的入射光线，并标出入射角的大小.60 光的折射作图 考向考向 2 方法指导方法指导 (1)找点：入(折)射光线与介质面的交点，即为入射点；如题目未给出入射光线，那么连接虚像与人眼的直线与介质面的交点为入射点；(2)作法线：根据法线与折射面垂直，过入射点作法线并标垂足；(3)画光线：斜射时，无论是入射角还是折射角总是空气这边的角大，垂直入射的光线不发生偏折(光线标箭头，注意传播方向)第2题图 2.2022副题29(1)题2分如下图，点S表示天空中的小鸟，点S表示游泳者在水下看到的小鸟，请画出游 泳者能看到小鸟的一条入射光线和对应的折射光线 3.通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块，请在图中作出通过细管看见物块的入射光线和法线.第3题图 拓展训练拓展训练 第4题图 4.在图中，画出光线SA经水池壁反射后的反射光线和该反射光线射出水面后折射光线的大致方向 平面镜作图 考向考向 3 方法指导方法指导 (1)利用平面镜成像时像与物对称的特点作物体在平面镜中的像：找物体的特殊点，并作出其关于平面镜的对称点，再用虚线将各特殊点的对称点连接，即为虚像(2)利用平面镜成像时，虚像点在反射光线所在的直线上的特点，通过虚像点和反射点确定反射光线 第5题图 5.2022副题29(2)题2分如下图，S为烛焰上S点在平面镜中所成的像画出人眼在A处看到像点S的一条光路 第6题图 6.2022副题29(1)题2分如下图，请根据平面镜成像特点作出物体AB在平面镜中所成的像(保存作图痕迹)A B
