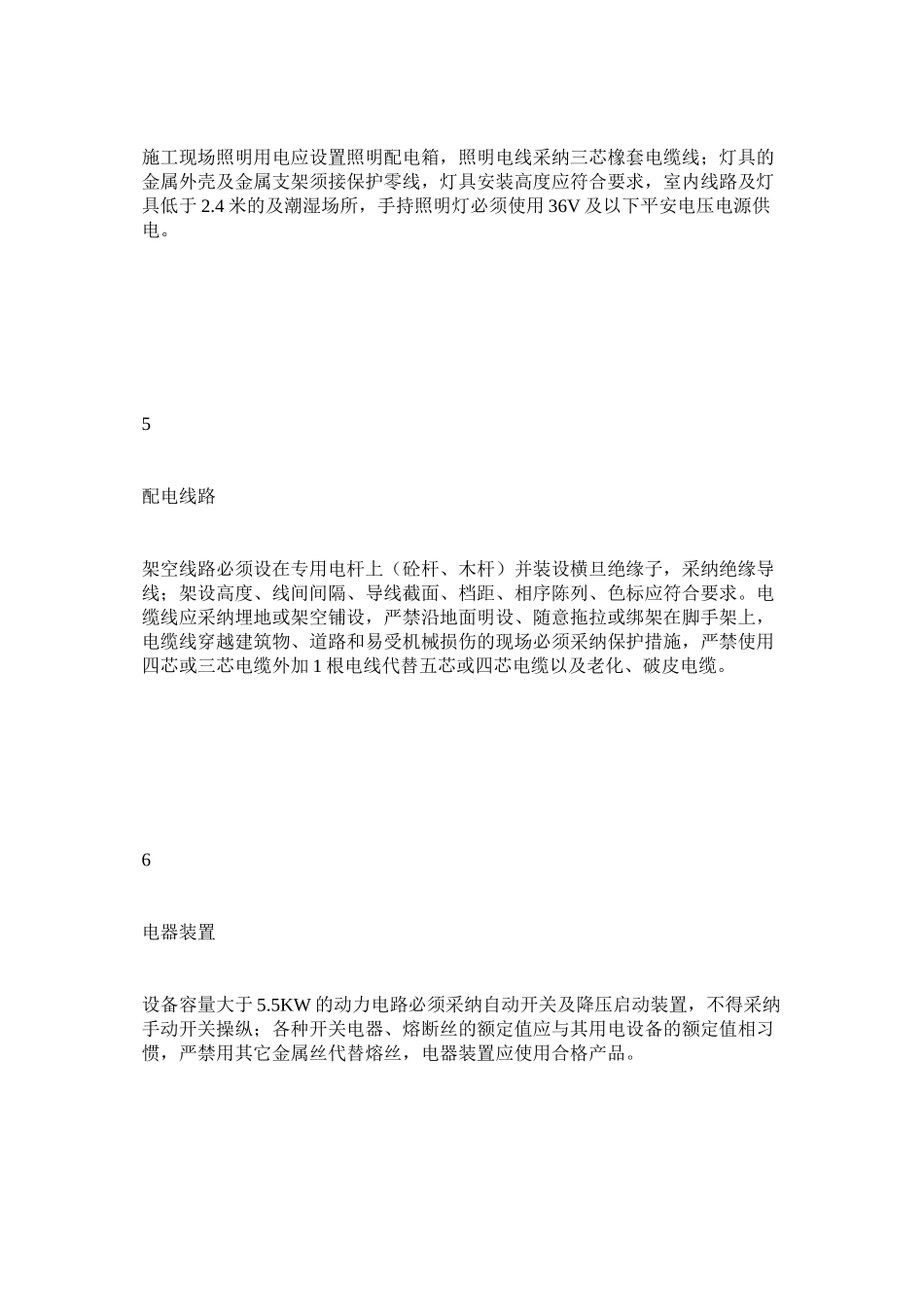

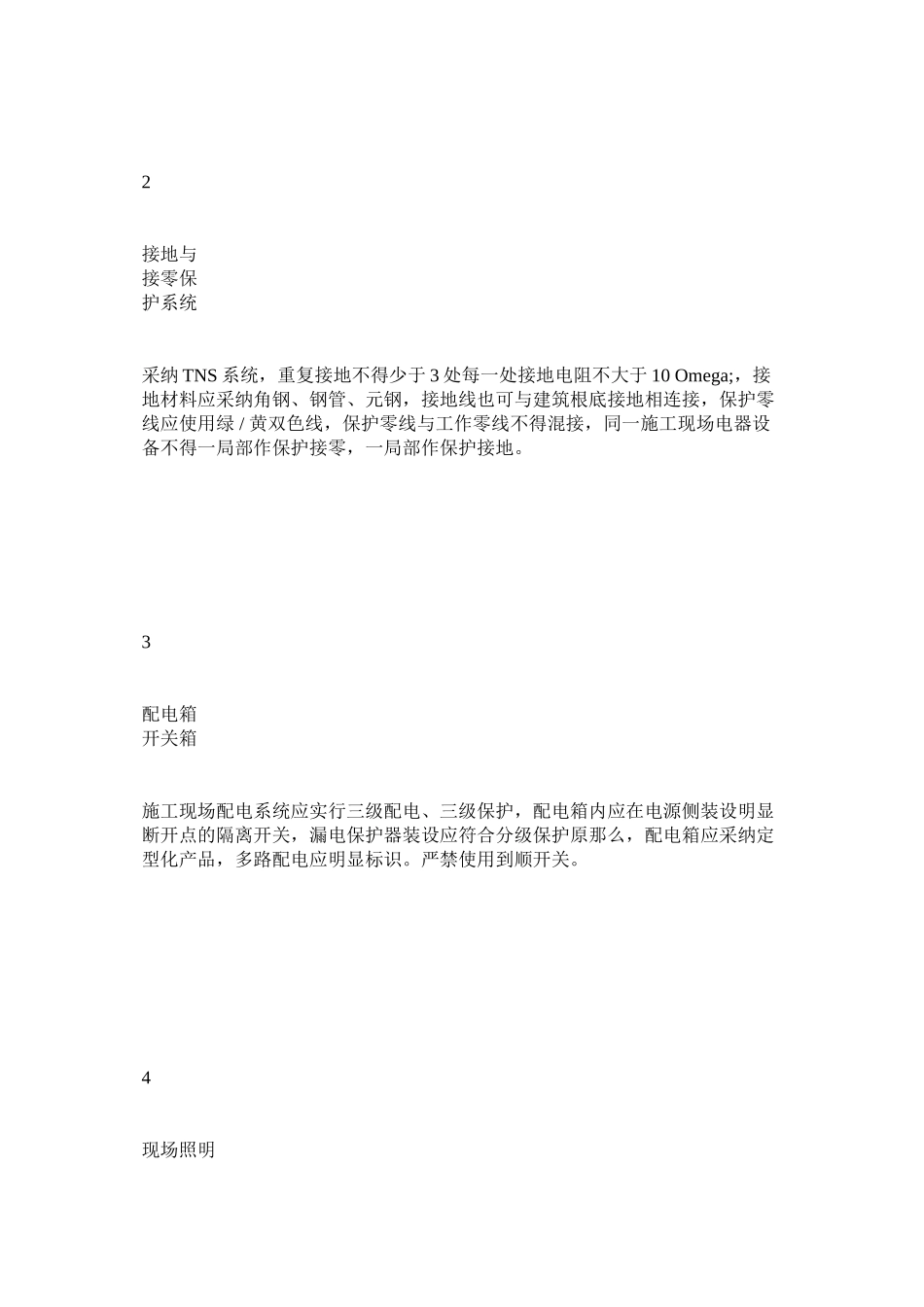

施工用电平安技术要求和验收表 施工单位： 工程名称： 序 号 验收工程 技 术 要 求 验收结果 1 外电防护 在建工程（含脚手架具）的外侧边缘与外电线路的边缘线小于平安操作间隔时必须编制外电防护方案，可采取增设屏障，遮拦、围栏或防护网，悬挂醒目的标志牌等防护措施，防护屏障应用绝缘材料搭设，间隔过进防护措施无法施行时，应迁移外电线路。 2 接地与 接零保 护系统 采纳TNS系统，重复接地不得少于3处每一处接地电阻不大于10 Omega;，接地材料应采纳角钢、钢管、元钢，接地线也可与建筑根底接地相连接，保护零线应使用绿 / 黄双色线，保护零线与工作零线不得混接，同一施工现场电器设备不得一局部作保护接零，一局部作保护接地。 3 配电箱 开关箱 施工现场配电系统应实行三级配电、三级保护，配电箱内应在电源侧装设明显断开点的隔离开关，漏电保护器装设应符合分级保护原那么，配电箱应采纳定型化产品，多路配电应明显标识。严禁使用到顺开关。 4 现场照明 施工现场照明用电应设置照明配电箱，照明电线采纳三芯橡套电缆线；灯具的金属外壳及金属支架须接保护零线，灯具安装高度应符合要求，室内线路及灯具低于2.4米的及潮湿场所，手持照明灯必须使用36V及以下平安电压电源供电。 5 配电线路 架空线路必须设在专用电杆上（砼杆、木杆）并装设横旦绝缘子，采纳绝缘导线；架设高度、线间间隔、导线截面、档距、相序陈列、色标应符合要求。电缆线应采纳埋地或架空铺设，严禁沿地面明设、随意拖拉或绑架在脚手架上，电缆线穿越建筑物、道路和易受机械损伤的现场必须采纳保护措施，严禁使用四芯或三芯电缆外加1根电线代替五芯或四芯电缆以及老化、破皮电缆。 6 电器装置 设备容量大于5.5KW的动力电路必须采纳自动开关及降压启动装置，不得采纳手动开关操纵；各种开关电器、熔断丝的额定值应与其用电设备的额定值相习惯，严禁用其它金属丝代替熔丝，电器装置应使用合格产品。 7 变配电 装置 配电室内应有足够的操作、维修空间，配电屏（盘）应装设计量仪表、电压表、指示灯，短路，过负荷装置和漏电保护器；系统标识应明显，禁令标志牌齐全，并设置砂箱及绝缘灭火器材。 验 收 结 论 意 见 工程经理： 技术负责人： 方案编制者： 施工员： 平安员： 电工： 验收日期：
