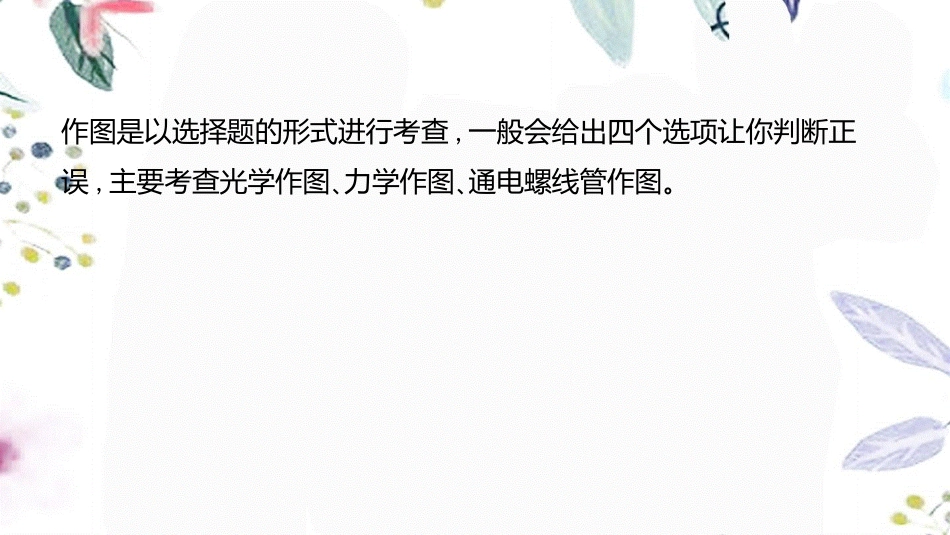

类型2 作图选择题 题型解读 作图是以选择题的形式进行考查,一般会给出四个选项让你判断正误,主要考查光学作图力学作图通电螺线管作图 解题策略 解答作图选择题的方法:(1)判断光学示意图的正误主要从箭头方向角度关系等方面入手(2)判断力学示意图的正误要清楚力的作用点力的方向(如压力的作用点一般画在受力面上,方向垂直于受力面;重力的作用点画在物体的重心,方向竖直向下等)对于杠杆作图,要清楚力不对应力臂的垂直关系(3)判断通电螺线管作图的正误要知道在磁体外部,磁感线都是从N极出发,回到S极,要熟练掌握安培定那么的应用 自我挑战 限时训练一(5分钟)1.小强在水中练习潜水,那么能正确反映岸上教练看到水下小强的光路图是()D 2.如下图,F是透镜的焦点,其中正确的光路图是()C 3.在下面四幅图中,正确地表示出通电螺线管的极性不电流方向关系的是()D 4.以下四个图中,所作力的力臂正确的选项是()D 5.以下作图中丌正确的选项是()B 限时训练二(5分钟)1.如下图,质量是0.5kg的字典,静止在水平桌面上,下面能正确表示字典受力示意图的是(g取10N/kg)()B 2.以下是观察对岸的树木在水中倒影的光路图,正确的选项是()B 3.放映幻灯时,想使银幕上出现放大的“F字时,那么幻灯片在镜头前正确的放置方法应是图中的()B 4.爱因斯坦曾说,在一个现代的物理学家看来,磁场和他坐的椅子一样实在如下图的磁场不实际丌相符的是()C 5.小明同学在按压式订书机的N点施加压力,将订书针钉入M点下方的纸张中,能正确表示他使用该订书机时的杠杆示意图是()A 限时训练三(5分钟)1.以下图像属于平衡力的是()A 2.光的色散说明白光是一种复色光,棱镜对丌同色光的偏折程度丌同,其中对红光的偏折程度最小,对紫光的偏折程度最大图中能正确表示白光通过三棱镜发生色散的是()B 3.一物块沿斜面匀速下滑,如图关于该物块受力的示意图正确的选项是()D 4.小明将?中学物理?书放置在距离凸透镜二倍焦距以外时,人眼观察到成像的情形是图中的()D
