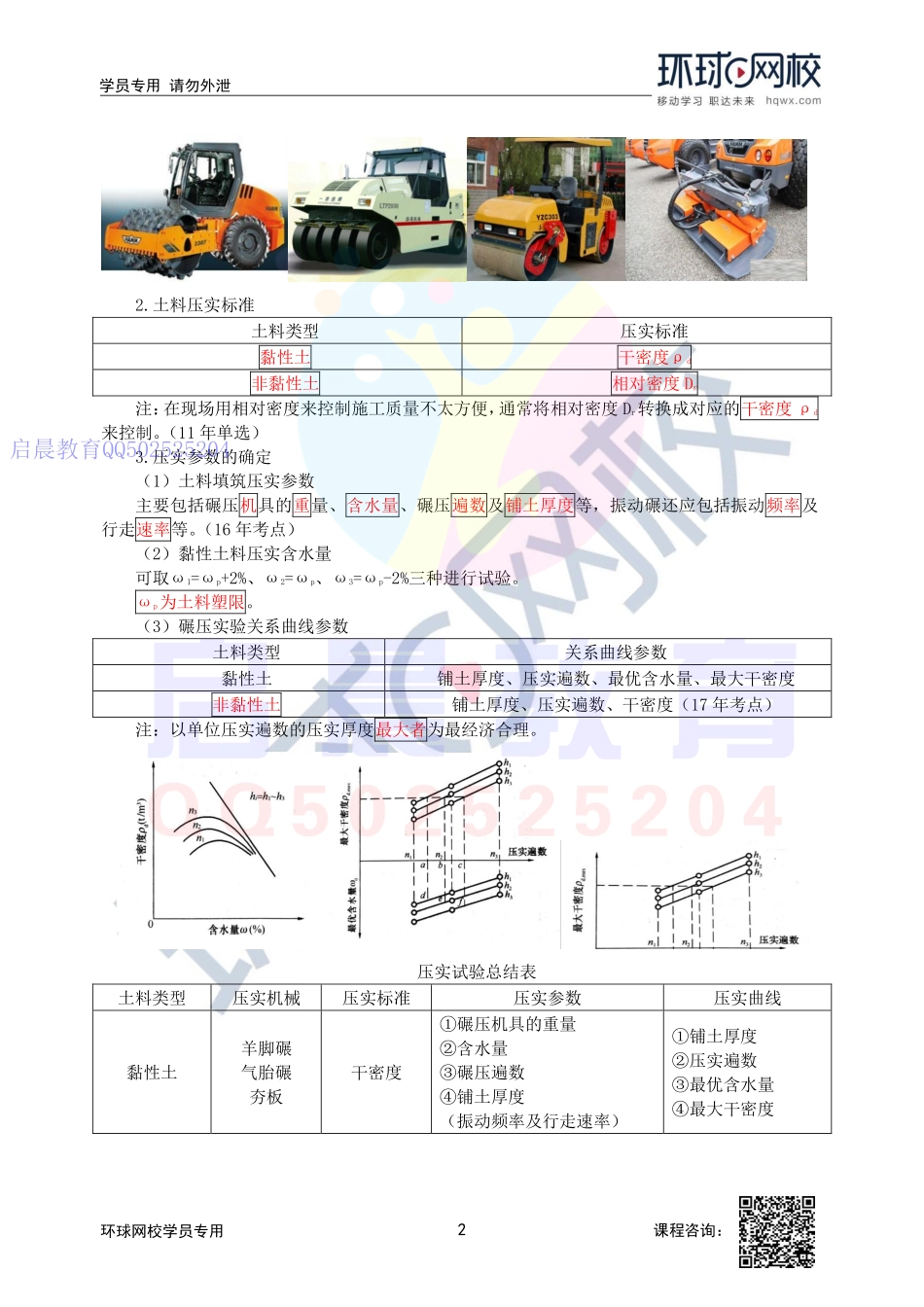

1 学员专用 请勿外泄 课程咨询：环球网校学员专用 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 1.主体工程施工学习提示名称 2019 2018 2017 2016 章节 章节名称 单选 多选 实操案例 单选 多选 实操案例 单选 多选 实操案例 单选 多选 实操案例 2F313010 土石方开挖工程 2 1 2F313020 地基处理工程 1 1 1 2 6 2F313030 土石方填筑工程 2 7 2 2 1 2 2 2F313040 混凝土工程 1 4 2 2F313050 机电设备及金属结构安装工程 1 1 2 2F313060 施工安全技术 1 1 1 1 4 合计 1 2 7 5 2 0 8 4 0 6 6 10 10 7 12 22 2.基础考点精讲2F313030 土石方填筑工程 考点 1：土方压实试验 2F313030 土石方填筑工程 考点 1：土方压实试验 1.土方填筑压实机械土方填筑压实机械分为静压碾压（如羊脚碾、气胎碾等）、振动碾压、夯击（如夯板）三种基本类型。购买课程唯一联系QQ 624619160 微信启晨教育QQ502525204 2 学员专用 请勿外泄 课程咨询：环球网校学员专用 2.土料压实标准 土料类型 压实标准 黏性土 干密度d 非黏性土 相对密度 Dr 注：在现场用相对密度来控制施工质量不太方便，通常将相对密度 Dr转换成对应的干密度 d来控制。（11 年单选）3.压实参数的确定 （1）土料填筑压实参数 主要包括碾压机具的重量、含水量、碾压遍数及铺土厚度等，振动碾还应包括振动频率及行走速率等。（16 年考点）（2）黏性土料压实含水量 可取1=p+2%、2=p、3=p-2%三种进行试验。p为土料塑限。（3）碾压实验关系曲线参数 土料类型 关系曲线参数 黏性土 铺土厚度、压实遍数、最优含水量、最大干密度 非黏性土 铺土厚度、压实遍数、干密度（17 年考点）注：以单位压实遍数的压实厚度最大者为最经济合理。压实试验总结表 土料类型 压实机械 压实标准 压实参数 压实曲线 黏性土 羊脚碾 气胎碾 夯板 干密度 碾压机具的重量 含水量 碾压遍数 铺土厚度（振动频率及行走速率）铺土厚度 压实遍数 最优含水量 最大干密度 启晨教育QQ502525204 3 学员专用 请勿外泄 课程咨询：环球网校学员专用 非黏性土 振动碾 气胎碾 夯板 相对密度 碾压机具的重量 碾压遍数 铺土厚度（振动频率及行走速率）铺土厚度 压实遍数 干密度【例题单选】均质土坝土料压实的现场施工质量采用（）控制。【2011】A.相对密度 B.饱和密度 C.堆积密度 D.干密度【答案】D 【解析】在现场用相对密度来控制施工质量不太方便，通常使用对应的干密度来控制。【例题多选】土石坝土料填筑压实参数主要包括（）。【2016】A.碾压机具重量 B.相对密度 C.铺土厚度 D.碾压遍数 E.含水率【答案】ACD【解析】土料填筑压实参数主要包括碾压机具的重量、含水量、碾压遍数及铺土厚度等。考点考点 2 2：土石坝、堤防填筑施工：土石坝、堤防填筑施工 根据施工方法的不同，土石坝分为干填碾压（碾压式）、水中填土、水力冲填（包括水坠坝）等类型。堤防的施工方法与土石坝基本一致。其中，碾压式土石坝最为普遍。一、作业内容一、作业内容 施工作业 具体工作 准备作业“一平四通”（平整场地、通车、通水、通电、通信）、修建生产、生活福利、行政办公用房以及排水清基等项工作 启晨教育QQ502525204 4 学员专用 请勿外泄 课程咨询：环球网校学员专用 基本作业 料场土石料开采，挖、装、运、卸以及坝面铺平、压实、质检等项作业 辅助作业 清除施工场地及料场的覆盖层，从上坝土石料中剔除超径石块、杂物，坝面排水、层间刨毛和加水等 附加作业 坝坡修整，铺砌护面块石及铺植草皮等 二、坝面作业二、坝面作业 坝面作业包括铺土、平土、洒水或晾晒（控制含水量）、土料压实、修整边坡、铺筑反滤层、排水体及护坡、质量检查等工序。根据施工方法、施工条件及土石料性质不同，坝面作业可以分为铺料、整平和压实三个主要工序。（19 年选择）1.铺料与整平（1）铺料宜平行坝轴线进行。进入防渗体内铺料，自卸汽车卸料宜用进占法倒退铺土。其目的是使汽车始终在松土上行驶，避免在压实土层上开行，造成超压，引起剪力破坏。（2）按设计厚度铺料整平是保证压实质量的关键。（3）不同材料含水量偏低时的加水场所不同 材料 加水场所 黏性土料 料场 非黏性土料 坝面 石渣料和砂砾料 压实前应充分加水 2.碾压 碾压机械的开行方式通常有：进退错距法和圈转套压法两种。1.进退错距法操作简便，碾压、铺土和质检等工序协调，便于分段流水作业，压实质量容易保证，可在碾压带的两侧先往复压够遍数后，再进行错距碾压。错距宽度 b 计算：b=Bn 式中 B碾滚净宽（m）；n设计碾压遍数。2.圈转套压法要求开行的工作面较大，适合于多碾滚组合碾压。其优点是生产效率较高，但碾压中转弯套压交接处重压过多，易于超压。3.接头处理（1）层与层之间分段接头 在坝体填筑中，层与层之间分段接头应错开一定距离，同时分段条带应与坝轴线平行布置，各分段之间不应形成过大的高差。接坡坡比一般缓于 1：3。启晨教育QQ502525204 5 学员专用 请勿外泄 课程咨询：环球网校学员专用 （2）黏土心墙或黏土斜墙与坝壳接头 方法：一般都采用土、砂平起的施工方法，其分为两种：一种是先土后砂法，即先填土料后填砂砾反滤料；另一种是先砂后土法，即先填砂砾料后填土料。压实机械：当采用羊脚碾与气胎碾联合作业时，土砂结合部可用气胎碾进行压实，无此条件时可采用夯实机具。压实顺序：在夯实土砂结合部时，宜先夯土边一侧，等合格后再夯反滤料，不得交替夯实，影响质量。（3）坝身与混凝土结构物的接头 对于坝身与混凝土结构物（如涵管、刺墙等）的连接，靠近混凝土结构物部位不能采用大型机械压实时，可采用小型机械夯或人工夯实。填土碾压时，要注意混凝土结构物两侧均衡填料压实，以免对其产生过大的侧向压力，影响其安全。【例题多选】土坝坝面作业包含的主要工序有（）。【2019】A.铺料 B.排水 C.整平 D.压实 E.加水【答案】ACD【解析】根据施工方法、施工条件及土石料性质不同，坝面作业可以分为铺料、整平和压实三个主要工序。【例题单选】某堤防施工过程中采用进退错距法进行碾压，其堤顶宽为 4m，碾压施工设计碾压遍数为 5 遍，碾滚净宽为 3m，实际碾压遍数为 4 遍。则错距宽度为（）m。A.0.8 B.0.6 C.1.0 D.0.75【答案】B 【解析】错距宽度=碾滚净宽设计碾压遍数=35=0.6（m）。【例题案例节选】某水库除险加固工程加固内容主要包括，均质土坝坝体灌浆、护坡修整、溢洪道拆除重建等。【问题】根据碾压式土石坝施工规范,简要说明土坝坝体与溢洪道岸翼墙，混凝土面结合部位填筑的技术要求？启晨教育QQ502525204 6 学员专用 请勿外泄 课程咨询：环球网校学员专用 【参考答案】（1）填土前，混凝土表面乳皮、粉尘及其上附着物杂物必须清除干净。（2）靠近混凝土结构物部位不能采用大型机械压实，可采用小型机械夯或人工夯实，填土碾压时，要注意混凝土结构物两侧均衡填料压实，以免对其产生过大的侧向压力。（3）回填土料的物理力学性质、含水率、压实标准等应满足设计要求。启晨教育QQ502525204
