WM_第17讲-水利水电工程施工导流2(一).pdf

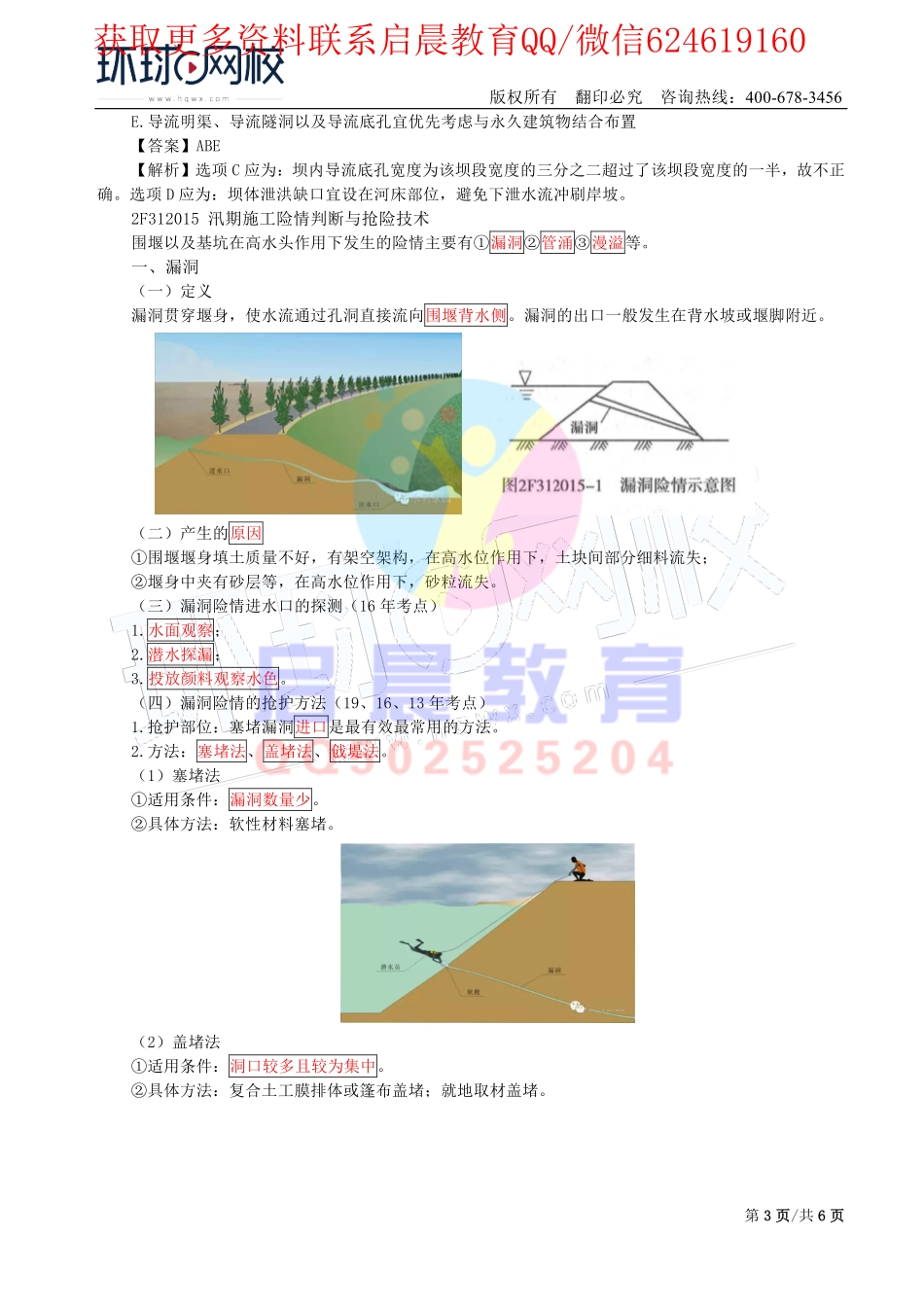

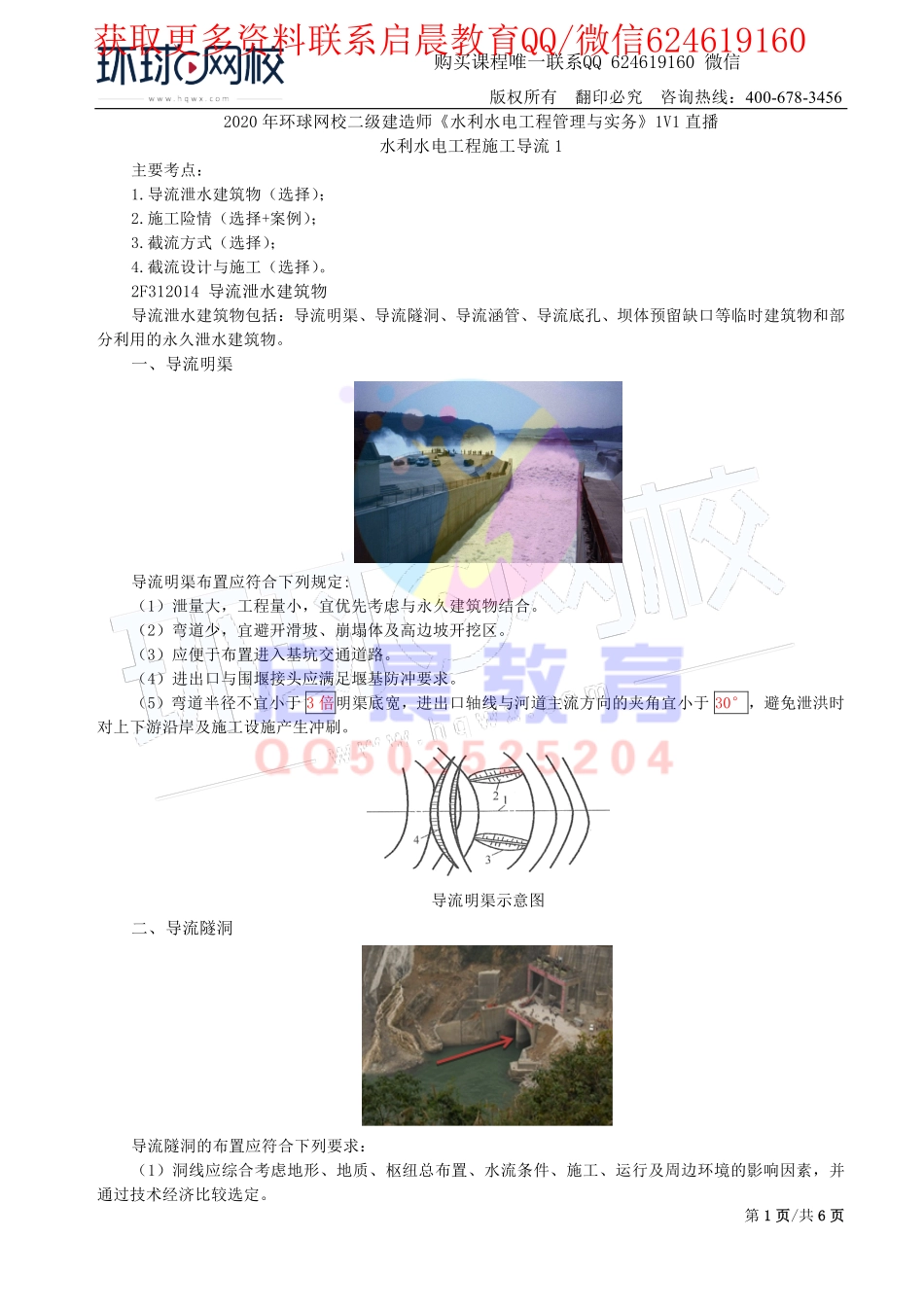

版权所有 翻印必究 咨询热线：400-678-3456 第1 页1 页/共6 页6 页 2020 年环球网校二级建造师水利水电工程管理与实务1V1 直播 水利水电工程施工导流 1 主要考点：1.导流泄水建筑物（选择）；2.施工险情（选择+案例）；3.截流方式（选择）；4.截流设计与施工（选择）。2F312014 导流泄水建筑物 导流泄水建筑物包括：导流明渠、导流隧洞、导流涵管、导流底孔、坝体预留缺口等临时建筑物和部分利用的永久泄水建筑物。一、导流明渠 导流明渠布置应符合下列规定:（1）泄量大，工程量小，宜优先考虑与永久建筑物结合。（2）弯道少，宜避开滑坡、崩塌体及高边坡开挖区。（3）应便于布置进入基坑交通道路。（4）进出口与围堰接头应满足堰基防冲要求。（5）弯道半径不宜小于 3 倍明渠底宽，进出口轴线与河道主流方向的夹角宜小于 30，避免泄洪时对上下游沿岸及施工设施产生冲刷。导流明渠示意图 二、导流隧洞 导流隧洞的布置应符合下列要求：（1）洞线应综合考虑地形、地质、枢纽总布置、水流条件、施工、运行及周边环境的影响因素，并通过技术经济比较选定。购买课程唯一联系QQ 624619160 微信获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第2 2 页页/共6 6 页页 （2）导流洞进、出口与上、下游围堰堰脚的距离应满足围堰防冲要求。（3）与枢纽总布置相协调。有条件时宜与永久隧洞结合，其结合部分的洞轴线、断面型式与衬砌结构等应同时满足永久运行与施工导流要求。（4）导流隧洞布置尚应符合水工隧洞设计规范SL279-2016 的有关规定。导流隧洞弯曲半径不宜小于 5 倍洞径（或洞宽），转角不宜大于 60，且应在弯段首尾设置直线段，其长度不宜小于 5 倍洞径（或洞宽）。高流速有压隧洞弯曲半轻和转角宜通过试验确定。导流隧洞示意图 三、导流底孔 导流底孔布置应遵循下列原则:（1）宜布置在近河道主流位置。（2）宜与永久泄水建筑物结合布置。（3）坝内导流底孔宽度不宜超过该坝段宽度的一半，并宜骑缝布置。（4）应考虑下闸和封堵施工方便。四、坝体预留缺口 坝体泄洪缺口宜设在河床部位，避免下泄水流冲刷岸坡。【例题多选】下列有关导流泄水建筑物的布置说法正确的是（）。A.导流明渠宜布置在弯道少的地区，避开滑坡及高边坡开挖区 B.导流隧洞应在弯段首尾设置直线段 C.坝内导流底孔宽度为该坝段宽度的三分之二 D.坝体泄洪缺口宜设在河漫滩，避免下泄水流冲刷岸坡 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第3 3 页页/共6 6 页页 E.导流明渠、导流隧洞以及导流底孔宜优先考虑与永久建筑物结合布置【答案】ABE【解析】选项 C 应为：坝内导流底孔宽度为该坝段宽度的三分之二超过了该坝段宽度的一半，故不正确。选项 D 应为：坝体泄洪缺口宜设在河床部位，避免下泄水流冲刷岸坡。2F312015 汛期施工险情判断与抢险技术 围堰以及基坑在高水头作用下发生的险情主要有漏洞管涌漫溢等。一、漏洞（一）定义 漏洞贯穿堰身，使水流通过孔洞直接流向围堰背水侧。漏洞的出口一般发生在背水坡或堰脚附近。（二）产生的原因 围堰堰身填土质量不好，有架空架构，在高水位作用下，土块间部分细料流失；堰身中夹有砂层等，在高水位作用下，砂粒流失。（三）漏洞险情进水口的探测（16 年考点）1.水面观察；2.潜水探漏；3.投放颜料观察水色。（四）漏洞险情的抢护方法（19、16、13 年考点）1.抢护部位：塞堵漏洞进口是最有效最常用的方法。2.方法：塞堵法、盖堵法、戗堤法。（1）塞堵法 适用条件：漏洞数量少。具体方法：软性材料塞堵。（2）盖堵法 适用条件：洞口较多且较为集中。具体方法：复合土工膜排体或篷布盖堵；就地取材盖堵。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第4 4 页页/共6 6 页页 （3）戗堤法 适用条件：当堤坝临水坡漏洞口多而小，且范围又较大。具体方法：在黏土料备料充足的情况下，可采用抛黏土填筑前戗或临水筑子堤的办法进行抢堵。（12、16 年考点）二、管涌（一）定义 在渗流作用下，非黏性土土体内的细小颗粒沿着粗大颗粒间的孔隙通道移动或被渗流带出，致使土层中形成孔道而产生集中涌水的现象。（二）抢护管涌险情 1.原则 制止涌水带砂，但留有渗水出路。2.抢护方法（1）抢护部位：出口；（2）抢护方法：反滤围井、反滤层压盖。反滤围井（14 年考点）1）适用条件：发生在地面的单个管涌或管涌数目虽多但比较集中的情况。2）具体方法：围井内必须用透水料铺填，切忌用不透水材料。根据所用反滤料的不同，反滤围井可分为以下几种形式：砂石反滤围井（最常用）、土工织物反滤围井、梢料反滤围井。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第5 5 页页/共6 6 页页 反滤层压盖（18 年考点）1）适用条件：堰体内出现大面积管涌或管涌群时，如果料源充足，可采取反滤层压盖的方法。2）具体方法：反滤层压盖必须用透水性好的砂石、土工织物、梢料等材料，切忌使用不透水材料。三、漫溢（一）定义 洪水位超过现有堰顶高程，或风浪翻过堰顶，洪水漫进基坑内即为漫溢。（二）抢护方法 漫溢险情的抢护措施较常用的是在堰顶上加筑子堤。【例题单选】土围堰发生漏洞险情，最有效的控制险情发展的方法是()。【2019】A.堵塞漏洞进口 B.堵塞漏洞出口 C.堵塞漏洞进出口 D.设置排渗井【答案】A 【解析】漏洞险情的抢护方法中塞堵法做法中塞堵漏洞进口是最有效最常用的方法。【例题单选】当土石坝出现大面积管涌险情时，宜采用的抢护方法是（）。【2018】A.盖堵法 B.戗堤法 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第6 6 页页/共6 6 页页 C.反滤围井 D.反滤层压盖【答案】D【解析】如出现大面积管涌或管涌群时，如果料源充足，可采用反滤层压盖的方法。【例题单选】某堤坝临水坡出现漏洞险情，漏洞口多而小，范围较大，此险情的抢护方法宜采用（）。【2016】A.立堵法 B.盖堵法 C.塞堵法 D.戗堤法【答案】D【解析】当堤坝临水坡漏洞口多而小，而且范围又较大时，在黏土料备料充足的情况下，可采用抛黏土填筑前戗或临水筑子堤的办法（即戗堤法）进行抢堵。【例题多选】水利工程土石围堰漏洞险情进水口的探测方法有（）等。【2016】A.水面观察 B.潜水探漏 C.钎探 D.钻探 E.投放颜料观察水色【答案】ABE【解析】漏洞险情进水口的探测方法有水面观察、潜水探漏、投放颜料观察水色。【例题单选】下列围堰抢险方法中，适用于漏洞险情的是（）。【2013】A.反滤围井 B.反滤层压盖 C.塞堵 D.筑子堤【答案】C【解析】适用于漏洞险情的方法有：塞堵法，塞堵漏洞进口是最有效最常用的方法；盖堵法，包括复合土工膜排体（或篷布盖堵），就地取材盖堵；戗堤法，在堤坝临水坡漏洞口多而小，且范围又较大时使用。【例题案例节选】【2017】某拦河闸工程施工采用一次拦断河床围堰导流，上游围堰背水侧发生管涌，施工单位在管涌出口处采用反滤层压盖进行处理。反滤盖层材料包括：块石、大石子、小石子、粗砂等，如图所示。【问题】分别指出图中、所代表的材料名称。【参考答案】代表大石子，代表小石子，代表粗砂。获取更多资料联系启晨教育QQ/微信624619160
