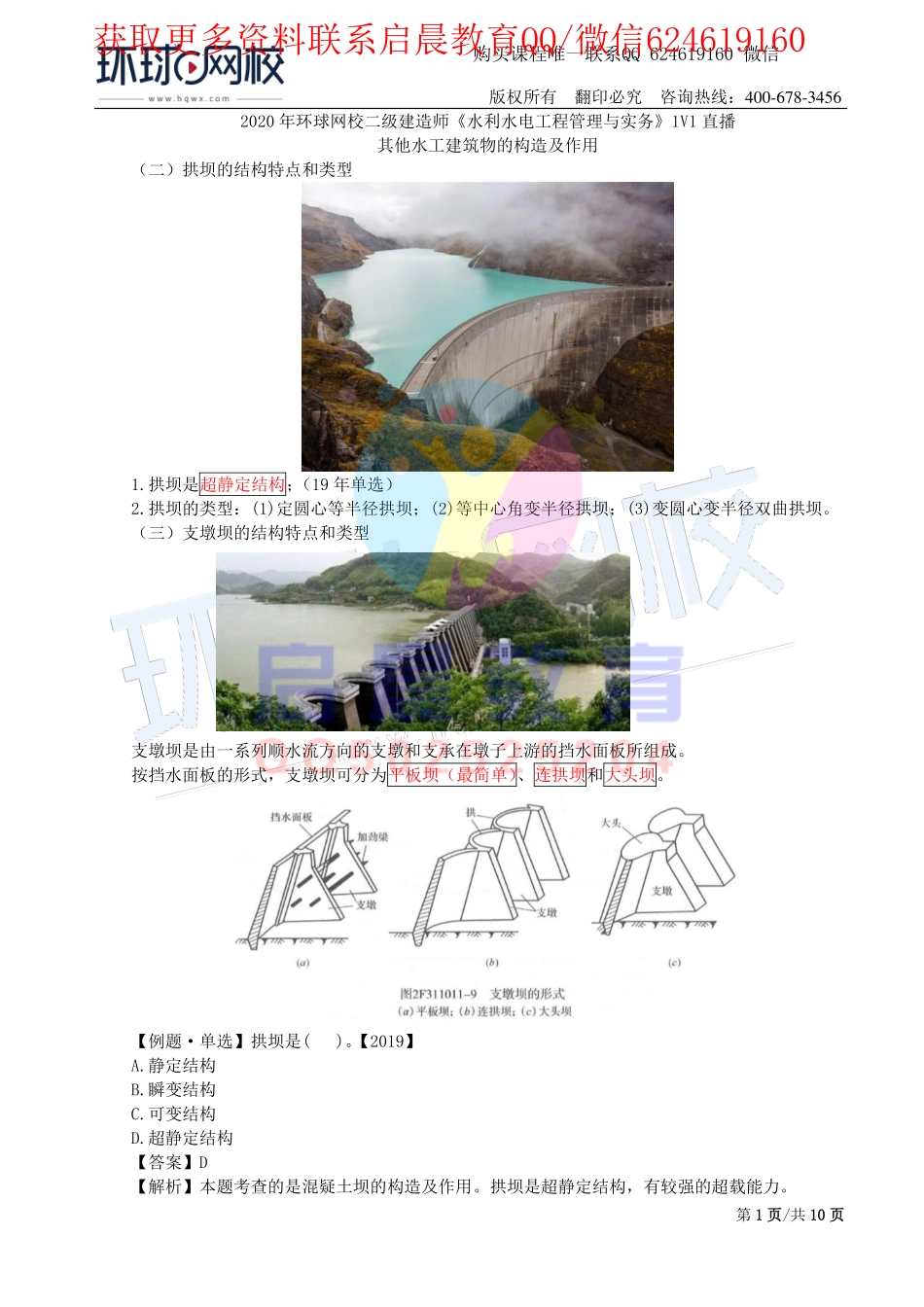

版权所有 翻印必究 咨询热线：400-678-3456 第 1 页1 页/共 10 页10 页 2020 年环球网校二级建造师水利水电工程管理与实务1V1 直播 其他水工建筑物的构造及作用（二）拱坝的结构特点和类型 1.拱坝是超静定结构；（19 年单选）2.拱坝的类型：(1)定圆心等半径拱坝；(2)等中心角变半径拱坝；(3)变圆心变半径双曲拱坝。（三）支墩坝的结构特点和类型 支墩坝是由一系列顺水流方向的支墩和支承在墩子上游的挡水面板所组成。按挡水面板的形式，支墩坝可分为平板坝（最简单）、连拱坝和大头坝。【例题单选】拱坝是()。【2019】A.静定结构 B.瞬变结构 C.可变结构 D.超静定结构【答案】D【解析】本题考查的是混疑土坝的构造及作用。拱坝是超静定结构，有较强的超载能力。购买课程唯一联系QQ 624619160 微信获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 2 2 页页/共 1010 页页 三、水闸的组成及作用 水闸与橡胶坝均是既能挡水又能泄水的低水头水工建筑物。（一）水闸 1.水闸的类型 分类方法 类型 所承担的任务 进水闸、节制闸、泄水闸、排水闸、挡潮闸 闸室结构形式 开敞式水闸、涵洞式水闸 2.水闸的组成部分及其作用 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 3 3 页页/共 1010 页页 1-上游防冲槽；2-上游护底；3-铺盖；4-闸室底板；5-护坦（消力池）；6-海漫；7-下游防冲槽；8-闸墩；9-闸门；10-胸墙；11-交通桥；12-工作桥；13-启闭机；14-上游护坡；15-上游翼墙；16-边墩；17-下游翼墙；18-下游护坡（1）闸室 闸室是水闸的主体，起挡水和调节水流的作用。组成 分类/作用 底板 按结构：平底板、低堰底板、反拱 平底板按连接方式：整体式、分离式 闸墩 主要式分隔闸孔，支承闸门、胸墙、工作桥及交通桥等上部结构 工作桥 安装启闭机和供管理人员操作启闭机之用，为钢筋混凝土简支梁或整体板梁结构 胸墙 作用是挡水，以减小闸门的高度 胸墙 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 4 4 页页/共 1010 页页 （2）上游连接段（19 年单选）上游连接段由铺盖、护底、护坡及上游翼墙组成。注：铺盖作用主要是延长渗径长度以达到防渗目的，应该具有不透水性，同时兼有防冲功能。常用材料有黏土、沥青混凝土、钢筋混凝土等，以钢筋混凝土铺盖（C20）最为常见。（3）下游连接段（08 年单选）下游连接段通常包括护坦（消力池）、海漫、下游防冲槽以及下游翼墙与护坡等。注：下游翼墙与护坡与上游翼墙与护坡基本相同，护坡要做到防冲槽尾部。下游八字形翼墙的总扩散角在 1424之间。【例题单选】下列不适合用于水闸上游铺盖的材料是（）。A.黏土 B.干砌石 C.沥青混凝土 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 5 5 页页/共 1010 页页 D.钢筋混凝土【答案】B【解析】水闸上游铺盖常用材料有黏土、沥青混凝土、钢筋混凝土等，以钢筋混凝土铺盖最为常见。【例题单选】某丘陵地区拟建一座进水闸，水闸由闸室和上、下游连接段组成本工程海漫的构造要求包括（）。【2008】A.表面粗糙 B.透水性差 C.整体刚度大 D.块石上小下大【答案】A【解析】海漫构造要求：表面粗糙，能够沿程消除余能；透水性好，以利渗流顺利排出；具有一定的柔性，能够适应河床变形。（二）橡胶坝 1.橡胶坝的类型 橡胶坝分袋式、帆式及钢柔混合结构式三种坝型，比较常用的是袋式坝型。坝袋按充胀介质可分为充水式、充气式和气水混合式；按锚固方式可分锚固坝和无锚固坝，锚固坝又分单线锚固和双线锚固等。2.橡胶坝的组成部分及其作用 橡胶坝由坝袋段和上、下游连接段三部分组成。1-上游防冲槽；2-上游护底；3-铺盖；4-坝底板；5-护坦（消力池）；6-海漫；7-下游防冲槽；8-上游护坡；9-上游翼墙；10-坝袋；11-边墩（岸墙）；12-下游翼墙；13-下游边坡；14-控制室 注：坝袋段是橡胶坝的主体，起挡水、调节坝上水位及过坝水流的作用。中墩的作用主要是分隔坝段；边墩的作用主要是挡土。【例题单选】橡胶坝中比较常用的是（）。A.袋式坝 B.帆式坝 C.刚柔混合结构坝 D.刚式坝 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 6 6 页页/共 1010 页页 【答案】A【解析】橡胶坝中比较常用的是袋式坝。四、泵站的布置及水泵的分类 （一）泵站分类 泵站工程按建站目的不同，分为灌溉泵站、排涝泵站、排灌结合泵站、供水泵站、加压泵站、多功能泵站等。不同类型的泵站，其布置形式也不同，其中灌溉泵站、排涝泵站、排灌结合泵站是水利工程最常用的泵站。（二）泵站进出水建筑物（09 年选择）泵站进出水建筑物一般包括引水渠、沉砂及冲砂建筑物、前池、进水池、出水管道、出水池或压力水箱等。（三）水泵的分类及性能 泵的种类很多，按其作用原理可分为叶片泵、容积泵和其他类型泵（射流泵、水锤泵、电磁泵）三大类。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 7 7 页页/共 1010 页页 1.叶片泵的分类 叶片泵按工作原理的不同，可分为离心泵、轴流泵和混流泵三种。离心泵 轴流泵 混流泵 2.叶片泵抽水装置 由叶片泵、动力机、传动设备、管路及其附件构成的能抽水的系统称为叶片泵抽水装置。注：离心泵启动前泵壳和进水管内必须充满水；立式轴流泵叶轮安装在进水池最低水位以下，因此无需充水设备。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 8 8 页页/共 1010 页页 3.叶片泵的性能参数（17、13、12、08 年选择）叶片泵性能参数包括流量、扬程、功率、效率、允许吸上真空高度或必需汽蚀余量、转速。注：水泵铭牌上所标出的扬程是这台泵的设计扬程，即相应于通过设计流量时的扬程，又称额定扬程。泵的工作扬程总是大于实际扬程（净扬程）。水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高效率。水泵内的能量损失可分三部分，即水力损失、容积损失和机械损失。允许吸上真空高度或必需汽蚀余量。表征叶片泵汽蚀性能的参数，用来确定安装高程。（四）泵房的结构形式 泵房结构形式有移动式和固定式两大类。固定式分为分基型、干室型、湿室型、块基型四种。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 9 9 页页/共 1010 页页 【例题多选】下列属于泵站出水建筑物的有（）。【2009】A.沉砂建筑物 B.前池 C.冲砂建筑物 D.出水池 E.压力水箱【答案】DE【解析】泵站进出水建筑物一般包括引水渠、沉砂及冲砂建筑物、前池、进水池、出水管道和出水池。【例题多选】水泵内的损失包括（）。【2017】A.渗漏损失 B.电力损失 C.水力损失 D.容积损失 E.机械损失【答案】CDE【解析】水泵内的能量损失可分三部分，即水力损失、容积损失和机械损失。【例题单选】水泵铭牌上标出的扬程是水泵的（）扬程。【2013】A.实际 B.设计 C.最大 D.平均【答案】B【解析】扬程是指单位重量的水从泵进口到泵出口所增加的能量，用 H 表示，单位是 mH2O，简略为 m。水泵铭牌上所标出的扬程是这台泵的设计扬程，即相应于通过设计流量时的扬程，又称额定扬程。【例题单选】某工程水泵铭牌上的效率是指泵的（）效率。【2008】A.最高 B.平均 C.最小 D.正常【答案】A【解析】水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高效率。【例题单选】下列水泵类型中，不属于叶片泵的是（）。A.离心泵 B.轴流泵 C.混流泵 D.容积泵 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第 1010 页页/共 1010 页页 【答案】D【解析】泵站工程中最常用的水泵类型是叶片泵，属这一类的有离心泵、轴流泵及混流泵等。【例题单选】启动前泵壳和进水管内必须充满水的水泵是（）。A.轴流泵 B.离心泵 C.混流泵 D.轴流泵和混流泵【答案】B【解析】离心泵启动前泵壳和进水管内必须充满水。小结 优先级别 1 重力坝的分缝、止水与荷载 识图：重力坝示意图、扬压力、水闸组成图 优先级别 2 水闸的组成部分及作用 水泵的分类及性能 优先级别 3 重力坝、拱坝、支墩坝、橡胶坝的分类 泵站及水电站的组成 获取更多资料联系启晨教育QQ/微信624619160
