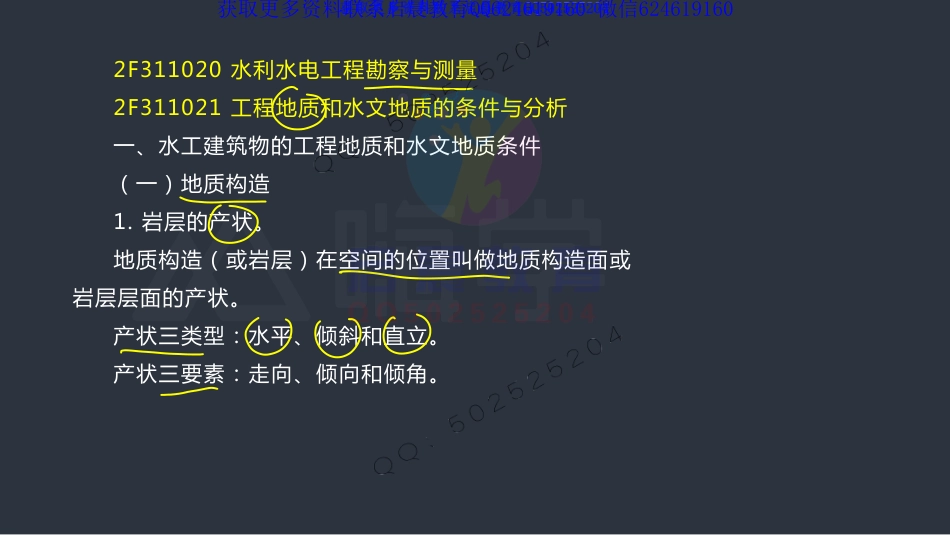

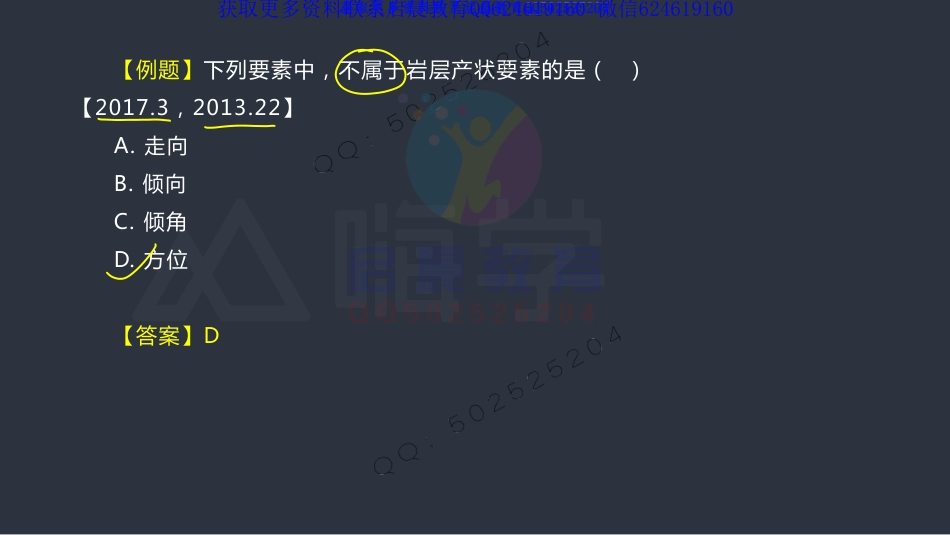

水利水电工程管理与实务精讲通关二级建造师主讲老师：吴长春获取更多资料联系启晨教育QQ624619160 微信6246191602F311020 水利水电工程勘察与测量2F311021 工程地质和水文地质的条件与分析一、水工建筑物的工程地质和水文地质条件（一）地质构造1.岩层的产状。地质构造（或岩层）在空间的位置叫做地质构造面或岩层层面的产状。产状三类型：水平、倾斜和直立。产状三要素：走向、倾向和倾角。获取更多资料联系启晨教育QQ624619160 微信624619160【例题】下列要素中，不属于岩层产状要素的是（）【2017.3，2013.22】A.走向B.倾向C.倾角D.方位【答案】D获取更多资料联系启晨教育QQ624619160 微信6246191602.褶皱的基本形态指组成地壳的岩层受水平构造应力作用，使原始为水平产状的岩层产生塑性变形，形成一系列波状弯曲而未丧失其连续性的构造。基本形态有背斜和向斜两种。获取更多资料联系启晨教育QQ624619160 微信6246191603.断裂构造指岩体在地壳运动的作用下，受力发生变形达一定程度后，在其内部产生了许多断裂面，使岩石丧失了原有的连续完整性而形成的地质构造。断裂构造可分为两种类型：节理和断层。（1）节理。也称裂隙，是沿断裂面两侧的岩层未发生位移或仅有微小错动的断裂构造。工程上用节理统计图可以直观、清晰地表示节理裂隙的数量和产状。常用的有节理玫瑰图、节理极点图和节理密度图等。获取更多资料联系启晨教育QQ624619160 微信624619160（2）断层。是指岩体受力断裂后，在断裂层两侧的岩块发生了显著位移。按断块之间的相对错动的方向来划分，上盘下降，下盘上升的断层，称正断层；反之，上盘上升，下盘下降的断层称逆断层；如两断块水平互错，则称为平移断层。获取更多资料联系启晨教育QQ624619160 微信624619160【例题】下列示意图中，表示逆断层的是（）。【2019.6】A.B.C.D.【答案】B获取更多资料联系启晨教育QQ624619160 微信624619160【例题】地质断层按断块之间相对错动的方向可划分为（）。【2010.26】A.正断层B.反断层C.逆断层D.平移断层E.顺移断层【答案】ACD获取更多资料联系启晨教育QQ624619160 微信624619160（二）地形地貌条件（略）（三）水文地质条件（略）获取更多资料联系启晨教育QQ624619160 微信624619160二、水利水电工程地质问题分析（一）坝基岩体的工程地质问题分析坝区岩体可能导致产生的工程地质问题主要有：（1）坝基稳定问题（包括渗透稳定、沉降稳定和抗滑稳定）；（2）坝区渗漏问题（包括坝基渗漏和绕坝渗漏）。（二）边坡的工程地质问题分析常见类型：松弛张裂、蠕动变形、崩塌、滑坡四种。获取更多资料联系启晨教育QQ624619160 微信624619160【例题】水利水电工程中常见的边坡变形破坏类型主要有（）等。【2018.22，2011.21】A.接触冲刷B.接触流土C.崩塌D.松弛张裂E.蠕动变形【答案】CDE获取更多资料联系启晨教育QQ624619160 微信624619160（三）软土基坑工程地质问题分析1.软土基坑工程地质问题主要包括两个方面：边坡稳定和基坑降排水。2.防止边坡失稳的措施：采取合理坡度 设置边坡护面 基坑支护 降低地下水位等。获取更多资料联系启晨教育QQ624619160 微信6246191603.软土基坑降排水的目的主要有：增加边坡的稳定性；对于细砂和粉砂土层的边坡，防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工。获取更多资料联系启晨教育QQ624619160 微信624619160（四）基坑降排水1.明排法的适用条件：不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层；基坑地下水位超出基坑底面标高不大于2.0m。获取更多资料联系启晨教育QQ624619160 微信6246191602.井点法降水的适用条件：黏土、粉质黏土、粉土的地层；基坑边坡不稳，易产生流土、流砂、管涌等现象；获取更多资料联系启晨教育QQ624619160 微信6246191603.管井降水适用条件 第四系含水层厚度大于5m；含水层渗透系数K大于1m/d。（五）渗透变形（略）（六）渠道主要地质问题分析（略）获取更多资料联系启晨教育QQ624619160 微信624619160三、施工地质工作1.水利水电工程施工地质工作应遵循“全程跟踪、动态控制、信息管理、及时反馈”的原则。2.施工地质工作应进行地质巡视与观测，及时填写“施工地质巡视卡”和“施工地质日志”。3.施工地质日志应及时记载施工地质日常工作事项、技术问题讨论意见及结论、工程处理措施及实施情况，以及工程重大事项。4.地质编录的测图方法宜采用方格网法、丈量法或视距法。也可采用数码相机摄影-计算机成图法。获取更多资料联系启晨教育QQ624619160 微信624619160一、常用测量仪器及其作用（一）水准仪及水准测量1.水准仪按精度不同划分：精密水准仪（DS05、DS1）、普通水准仪（DS3、DS10）。D、S分别为“大地测量”和“水准仪”的汉语拼音第一个字母，数字表示该仪器精度，如“3”即表示每公里往返高差测量的偶然中误差为3mm。精密水准仪主要用于国家一、二等水准测量和精密工程测量等。2F311022 测量仪器的使用获取更多资料联系启晨教育QQ624619160 微信6246191602.水准仪的使用可以分为以下三步：（1）仪器安置与粗略整平。（2）瞄准。（3）精确整平和读数。3.我国水准测量按精度分为一、二、三、四等，统称为国家水准测量，其余称为等外水准测量或一般水准测量。其中一、二等水准网是国家高程控制网的基础，三、四等水准网加密于一、二等水准网内，用于工程等测量。获取更多资料联系启晨教育QQ624619160 微信6246191604.测量误差及其消减方法。测量误差来源于仪器误差、观测误差和外界条件的影响等三个方面。一般情况下，观测误差是误差的主要来源。获取更多资料联系启晨教育QQ624619160 微信624619160（二）经纬仪及其应用1.进行角度测量和低精度的视距测量。2.“DJ07”数字07表示该仪器精度，为一测回方向中误差的秒数。3.按读数装置不同可分为两类：分微尺读数装置、单平行玻璃测微器读数装置。4.水平角测角的方法有回测法（一个测站只有两个方向需要测）、全圆测回法（一个测站多于两个方向需要测）。获取更多资料联系启晨教育QQ624619160 微信624619160【例题】经纬仪测量角度的方法有（）。【2019.23】A.回测法B.双测法C.全圆测回法D.回转法E.方格网法【答案】AC获取更多资料联系启晨教育QQ624619160 微信624619160（三）距离量测及直线定向1.电磁波测距仪分类：（1）微波测距仪（测距可达60km）（2）激光测距仪（测距可达60km）（3）红外测距仪（测距15km以内）2.直线定向。确定一条直线的方向称为直线定向。确定一条直线的方向，先要确定一标准方向作为直线定向的依据。标准方向有真子午线、磁子午线、坐标纵轴等。用方位角或坐标方位角表示直线的方向。获取更多资料联系启晨教育QQ624619160 微信624619160（四）全站仪全站仪的功能是测量水平角、天顶距（竖直角）和斜距，借助于机内固化的软件，可以组成多种测量功能，如可以计算并显示平距、高差以及镜站点的三维坐标，进行偏心测量、悬高测量、对边测量、面积计算等。（五）卫星定位系统（略）获取更多资料联系启晨教育QQ624619160 微信624619160二、测量误差分类（1）系统误差（按一定的规律变化，由仪器的不完善及外界条件的变化所产生）（2）偶然误差（没有任何规律性，由人的感觉器官和仪器的性能，以及外部条件所产生）（3）粗差（观测者粗心或者受到干扰）（4）误差处理原则粗差是大于限差的误差，应舍弃重新观测。实际工作中，通过中误差、相对误差、允许误差（极限误差）等指标衡量测量的精度以及成果是否满足规定的要求。获取更多资料联系启晨教育QQ624619160 微信6246191602F311023 水利水电工程施工放样一、基础知识（一）高程我国自1988年1月1日起开始采用1985国家高程（黄海高程）基准作为高程起算的统一基准。获取更多资料联系启晨教育QQ624619160 微信624619160（二）数字比例尺大比例尺地形图：1500、11000、12000（以上为水工设计需要）、15000、110000（以上工程布置及地质勘探需要）；中比例尺地形图：110000、125000（以上为计算水库库容需要）、150000、1100000（以上为流域规划需要）；小比例尺地形图：1250000、1500000、11000000。获取更多资料联系启晨教育QQ624619160 微信624619160【例题】按比例尺分类，110000地形图属于（）比例尺地形图。【2010.2】A.大B.较大C.中D.小【答案】A获取更多资料联系启晨教育QQ624619160 微信624619160【例题】以下地形图中，计算水库库容常采用（）。A.11000 B.12000C.110000 D.125000E.1250000【答案】CD获取更多资料联系启晨教育QQ624619160 微信624619160二、施工放样（一）概述施工放样的原则是“由整体到局部”、“先控制、后细部”，即由施工控制网测设工程建筑物的主轴线，用以控制工程建筑物的整个位置。根据主轴线来测设工程建筑物细部，保证各部分设计的相对位置。测设细部的精度比测设主轴线的精度高。获取更多资料联系启晨教育QQ624619160 微信624619160（二）施工控制网施工控制网分为平面控制网和高程控制网。平面控制网宜布设为全球定位系统（GPS）网、三角形网或导线网，应按二等、三等、四等、五等划分。高程控制网是施工测量的高程基准，其等级划分为二等、三等、四等、五等。获取更多资料联系启晨教育QQ624619160 微信624619160（三）放样方法1.平面位置放样方法包括：极坐标法、轴线交会法、两点角度前方交会法、测角侧方交会法、单三角形法、测角后方交会法、三点测角前方交会法、测边交会法、边角交会法。2.高程放样方法包括：水准测量、光电测距三角高程法、GPS-RTK高程测量法等。获取更多资料联系启晨教育QQ624619160 微信624619160THANKS获取更多资料联系启晨教育QQ624619160 微信624619160
