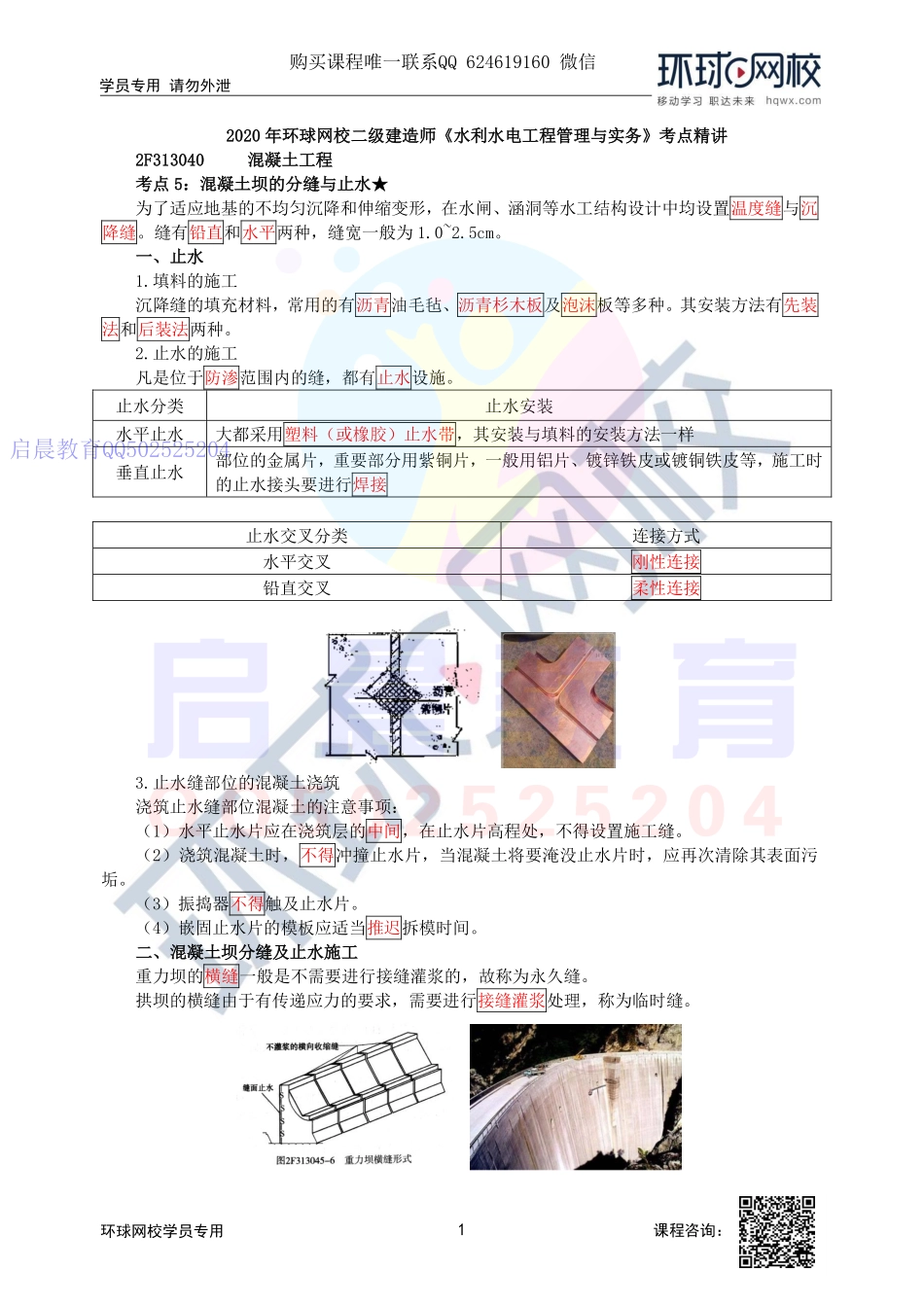

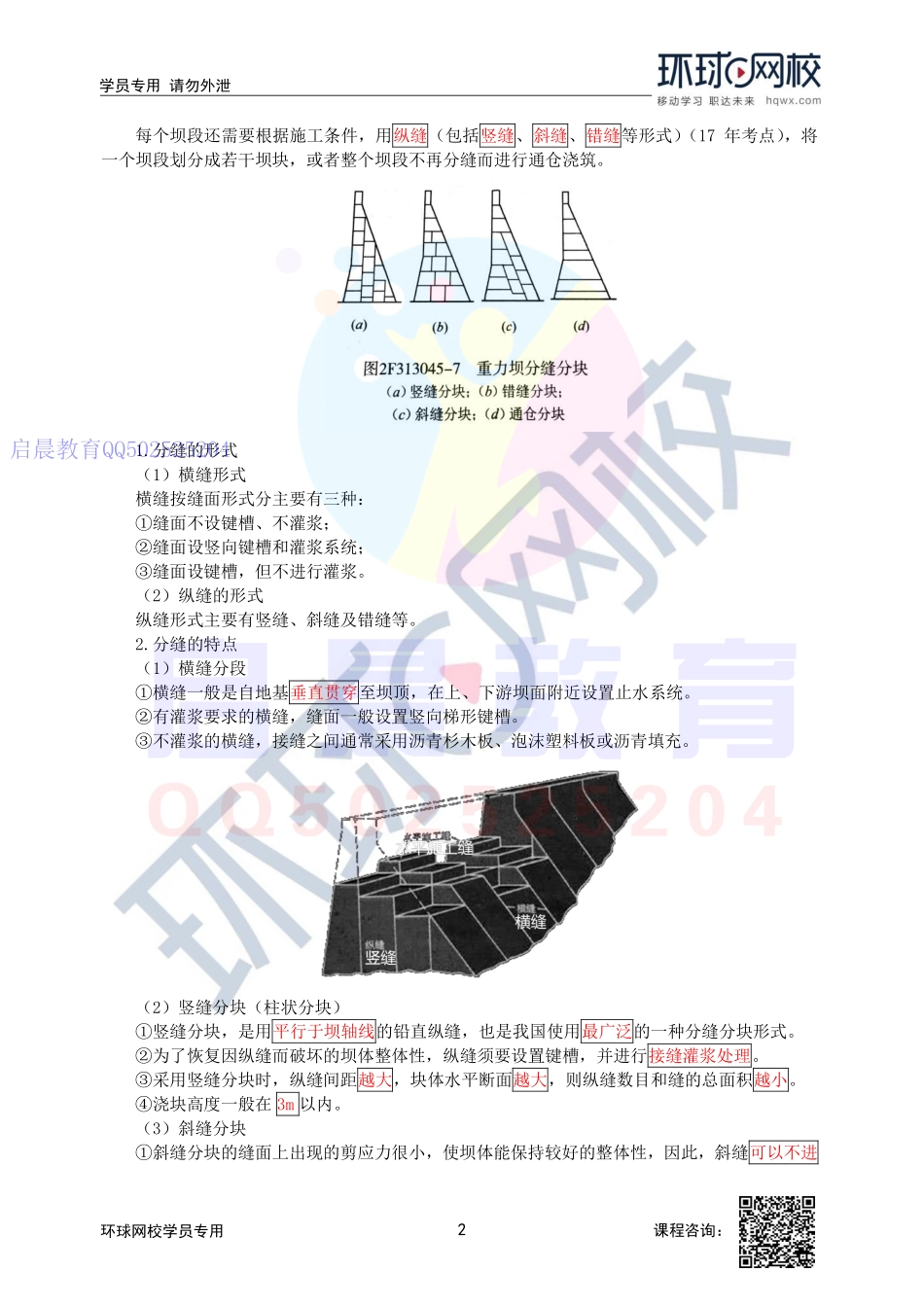

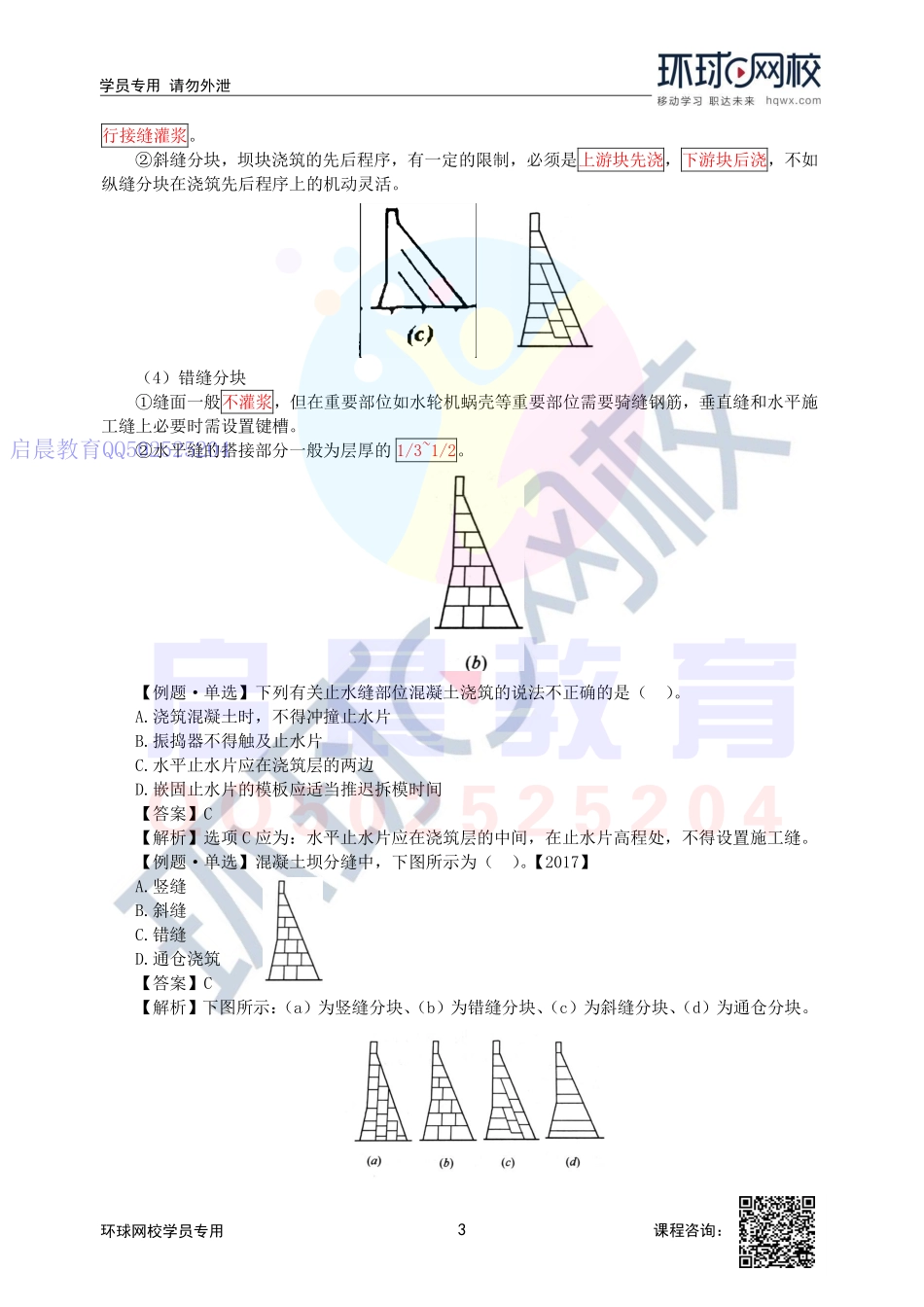

1 学员专用 请勿外泄 课程咨询：环球网校学员专用 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 2F313040 混凝土工程 考点 5：混凝土坝的分缝与止水 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 2F313040 混凝土工程 考点 5：混凝土坝的分缝与止水 为了适应地基的不均匀沉降和伸缩变形，在水闸、涵洞等水工结构设计中均设置温度缝与沉降缝。缝有铅直和水平两种，缝宽一般为 1.02.5cm。一、止水 一、止水 1.填料的施工沉降缝的填充材料，常用的有沥青油毛毡、沥青杉木板及泡沫板等多种。其安装方法有先装法和后装法两种。2.止水的施工凡是位于防渗范围内的缝，都有止水设施。止水分类 止水安装 水平止水 大都采用塑料（或橡胶）止水带，其安装与填料的安装方法一样 垂直止水 部位的金属片，重要部分用紫铜片，一般用铝片、镀锌铁皮或镀铜铁皮等，施工时的止水接头要进行焊接 止水交叉分类 连接方式 水平交叉 刚性连接 铅直交叉 柔性连接 3.止水缝部位的混凝土浇筑浇筑止水缝部位混凝土的注意事项：（1）水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。（2）浇筑混凝土时，不得冲撞止水片，当混凝土将要淹没止水片时，应再次清除其表面污垢。（3）振捣器不得触及止水片。（4）嵌固止水片的模板应适当推迟拆模时间。二、混凝土坝分缝及止水施工 二、混凝土坝分缝及止水施工 重力坝的横缝一般是不需要进行接缝灌浆的，故称为永久缝。拱坝的横缝由于有传递应力的要求，需要进行接缝灌浆处理，称为临时缝。购买课程唯一联系QQ 624619160 微信启晨教育QQ502525204 2 学员专用 请勿外泄 课程咨询：环球网校学员专用 每个坝段还需要根据施工条件，用纵缝（包括竖缝、斜缝、错缝等形式）（17 年考点），将一个坝段划分成若干坝块，或者整个坝段不再分缝而进行通仓浇筑。1.分缝的形式（1）横缝形式 横缝按缝面形式分主要有三种：缝面不设键槽、不灌浆；缝面设竖向键槽和灌浆系统；缝面设键槽，但不进行灌浆。（2）纵缝的形式 纵缝形式主要有竖缝、斜缝及错缝等。2.分缝的特点（1）横缝分段 横缝一般是自地基垂直贯穿至坝顶，在上、下游坝面附近设置止水系统。有灌浆要求的横缝，缝面一般设置竖向梯形键槽。不灌浆的横缝，接缝之间通常采用沥青杉木板、泡沫塑料板或沥青填充。（2）竖缝分块（柱状分块）竖缝分块，是用平行于坝轴线的铅直纵缝，也是我国使用最广泛的一种分缝分块形式。为了恢复因纵缝而破坏的坝体整体性，纵缝须要设置键槽，并进行接缝灌浆处理。采用竖缝分块时，纵缝间距越大，块体水平断面越大，则纵缝数目和缝的总面积越小。浇块高度一般在 3m 以内。（3）斜缝分块 斜缝分块的缝面上出现的剪应力很小，使坝体能保持较好的整体性，因此，斜缝可以不进启晨教育QQ502525204 3 学员专用 请勿外泄 课程咨询：环球网校学员专用 行接缝灌浆。斜缝分块，坝块浇筑的先后程序，有一定的限制，必须是上游块先浇，下游块后浇，不如纵缝分块在浇筑先后程序上的机动灵活。（4）错缝分块 缝面一般不灌浆，但在重要部位如水轮机蜗壳等重要部位需要骑缝钢筋，垂直缝和水平施工缝上必要时需设置键槽。水平缝的搭接部分一般为层厚的 1/31/2。【例题单选】下列有关止水缝部位混凝土浇筑的说法不正确的是（）。A.浇筑混凝土时，不得冲撞止水片 B.振捣器不得触及止水片 C.水平止水片应在浇筑层的两边 D.嵌固止水片的模板应适当推迟拆模时间【答案】C【解析】选项 C 应为：水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。【例题单选】混凝土坝分缝中，下图所示为（）。【2017】A.竖缝 B.斜缝 C.错缝 D.通仓浇筑【答案】C【解析】下图所示：（a）为竖缝分块、（b）为错缝分块、（c）为斜缝分块、（d）为通仓分块。启晨教育QQ502525204
