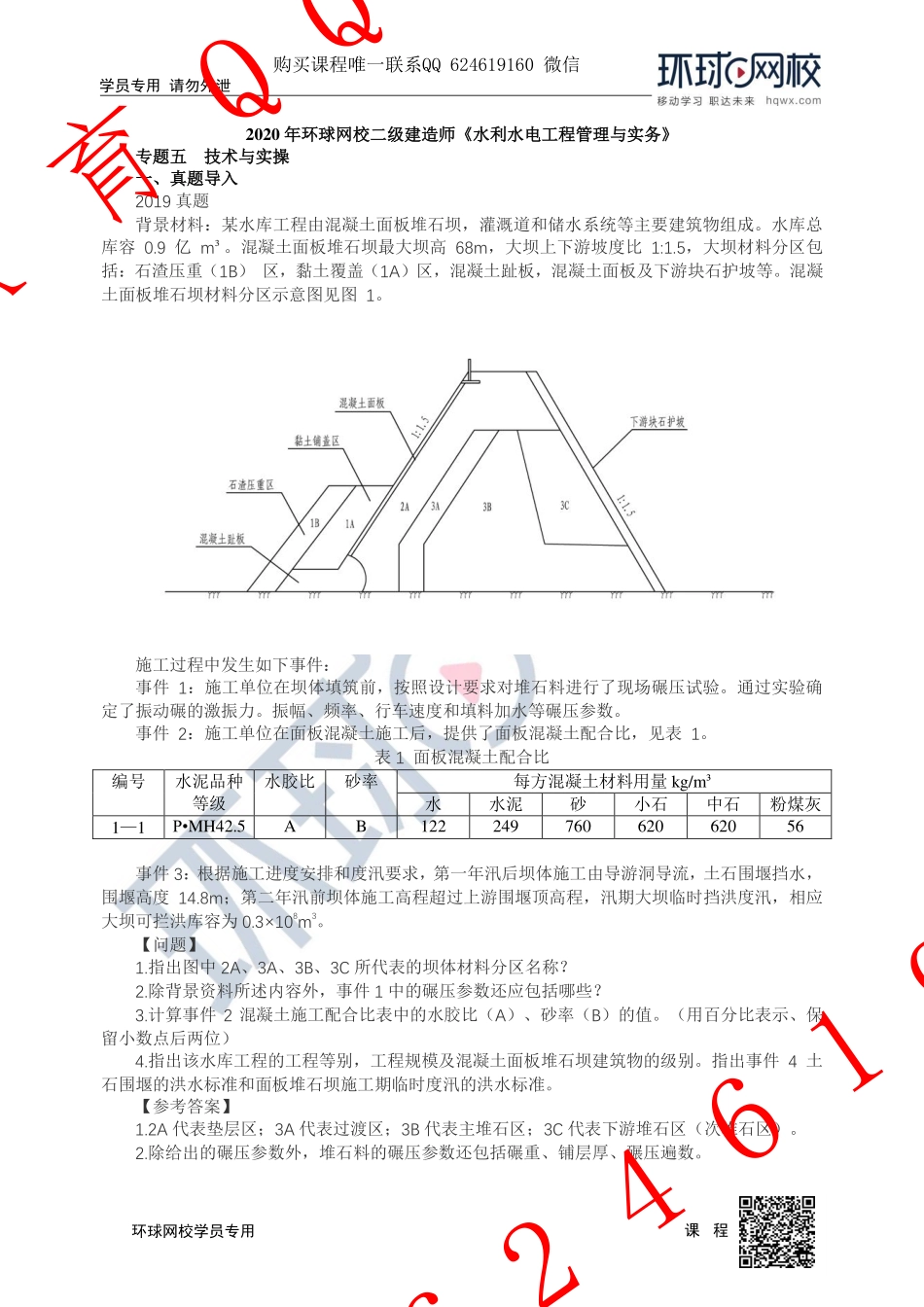

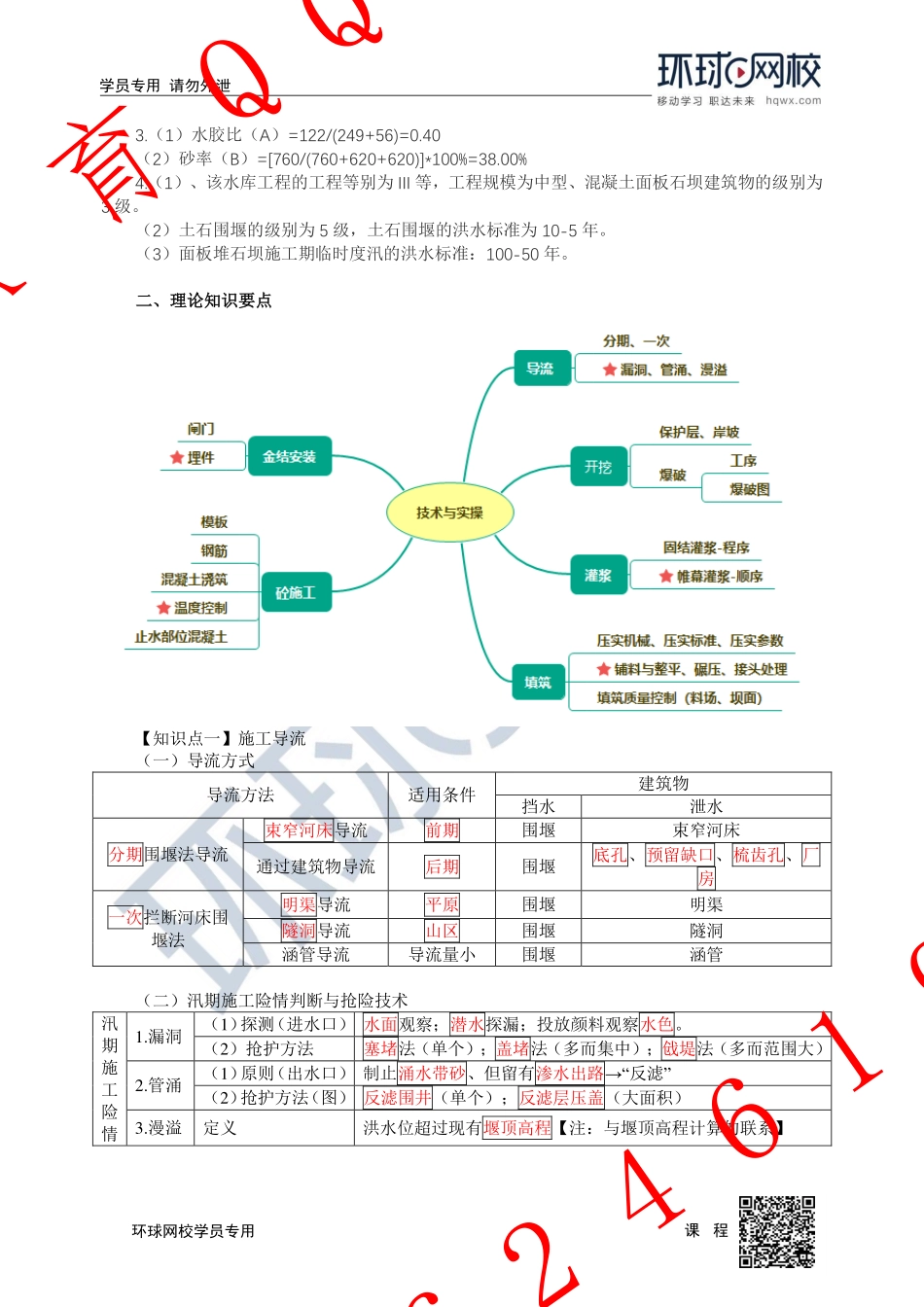

学员专用 请勿外泄 课程环球网校学员专用 2020 年环球网校二级建造师水利水电工程管理与实务年环球网校二级建造师水利水电工程管理与实务 专题五专题五 技术与实操技术与实操 一、真题导入一、真题导入 2019 真题 背景材料：某水库工程由混凝土面板堆石坝，灌溉道和储水系统等主要建筑物组成。水库总库容 0.9 亿 m。混凝土面板堆石坝最大坝高 68m，大坝上下游坡度比 1:1.5，大坝材料分区包括：石渣压重（1B）区，黏土覆盖（1A）区，混凝土趾板，混凝土面板及下游块石护坡等。混凝土面板堆石坝材料分区示意图见图 1。施工过程中发生如下事件：事件 1：施工单位在坝体填筑前，按照设计要求对堆石料进行了现场碾压试验。通过实验确定了振动碾的激振力。振幅、频率、行车速度和填料加水等碾压参数。事件 2：施工单位在面板混凝土施工后，提供了面板混凝土配合比，见表 1。表 1 面板混凝土配合比 编号 水泥品种等级 水胶比 砂率 每方混凝土材料用量 kg/m 水 水泥 砂 小石 中石 粉煤灰 11 PMH42.5 A B 122 249 760 620 620 56 事件 3：根据施工进度安排和度汛要求，第一年汛后坝体施工由导游洞导流，土石围堰挡水，围堰高度 14.8m；第二年汛前坝体施工高程超过上游围堰顶高程，汛期大坝临时挡洪度汛，相应大坝可拦洪库容为 0.3108m3。【问题】1.指出图中 2A、3A、3B、3C 所代表的坝体材料分区名称？2.除背景资料所述内容外，事件 1 中的碾压参数还应包括哪些？3.计算事件 2 混凝土施工配合比表中的水胶比（A）、砂率（B）的值。（用百分比表示、保留小数点后两位）4.指出该水库工程的工程等别，工程规模及混凝土面板堆石坝建筑物的级别。指出事件 4 土石围堰的洪水标准和面板堆石坝施工期临时度汛的洪水标准。【参考答案】1.2A 代表垫层区；3A 代表过渡区；3B 代表主堆石区；3C 代表下游堆石区（次堆石区）。2.除给出的碾压参数外，堆石料的碾压参数还包括碾重、铺层厚、碾压遍数。购买课程唯一联系QQ 624619160 微信启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0 学员专用 请勿外泄 课程环球网校学员专用 3.（1）水胶比（A）=122/(249+56)=0.40（2）砂率（B）=760/(760+620+620)*100%=38.00%4.（1）、该水库工程的工程等别为 III 等，工程规模为中型、混凝土面板石坝建筑物的级别为3 级。（2）土石围堰的级别为 5 级，土石围堰的洪水标准为 10-5 年。（3）面板堆石坝施工期临时度汛的洪水标准：100-50 年。二、理论知识二、理论知识要要点点 【知识点一】施工导流 （一）导流方式 导流方法 适用条件 建筑物 挡水 泄水 分期围堰法导流 束窄河床导流 前期 围堰 束窄河床 通过建筑物导流 后期 围堰 底孔、预留缺口、梳齿孔、厂房 一次拦断河床围堰法 明渠导流 平原 围堰 明渠 隧洞导流 山区 围堰 隧洞 涵管导流 导流量小 围堰 涵管 （二）汛期施工险情判断与抢险技术 汛期施工险情 1.漏洞（1）探测（进水口）水面观察；潜水探漏；投放颜料观察水色。（2）抢护方法 塞堵法（单个）；盖堵法（多而集中）；戗堤法（多而范围大）2.管涌（1）原则（出水口）制止涌水带砂、但留有渗水出路“反滤”（2）抢护方法（图）反滤围井（单个）；反滤层压盖（大面积）3.漫溢 定义 洪水位超过现有堰顶高程【注：与堰顶高程计算的联系】启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0 学员专用 请勿外泄 课程环球网校学员专用 【知识点二】开挖 1.地基开挖与清理 土坝地基 土基 开挖的岸坡应大致平顺，不应成台阶状、反坡或突然变坡。岸坡上缓下陡时，变坡角应小于 20，岸坡不宜陡于 1：1.5。应留有 0.20.3 m 的保护层，待填土前进行人工开挖。岩基 对风化变质的软岩石(如叶岩、泥岩等)，开挖时应预留保护层，待回填时随挖随填，或在开挖后采用喷砂浆或混凝土保护。岩石岸坡一般不陡于 1：0.5。混凝土坝地基 高坝应挖至新鲜或微风化基岩，中坝宜挖至微风化或弱风化基岩。开挖至距利用基岩面 0.51.0m 时，应采用手风钻钻孔，小药量爆破，以免造成基岩产生或增大裂隙。2.爆破工序及浅孔爆破图（1）爆破法开挖石方的基本工序是钻孔、装药、起爆、挖装和运卸等。（2）浅孔爆破图 启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0
