WM_Removed_2F313020 地基处理工程（观看版）.pdf

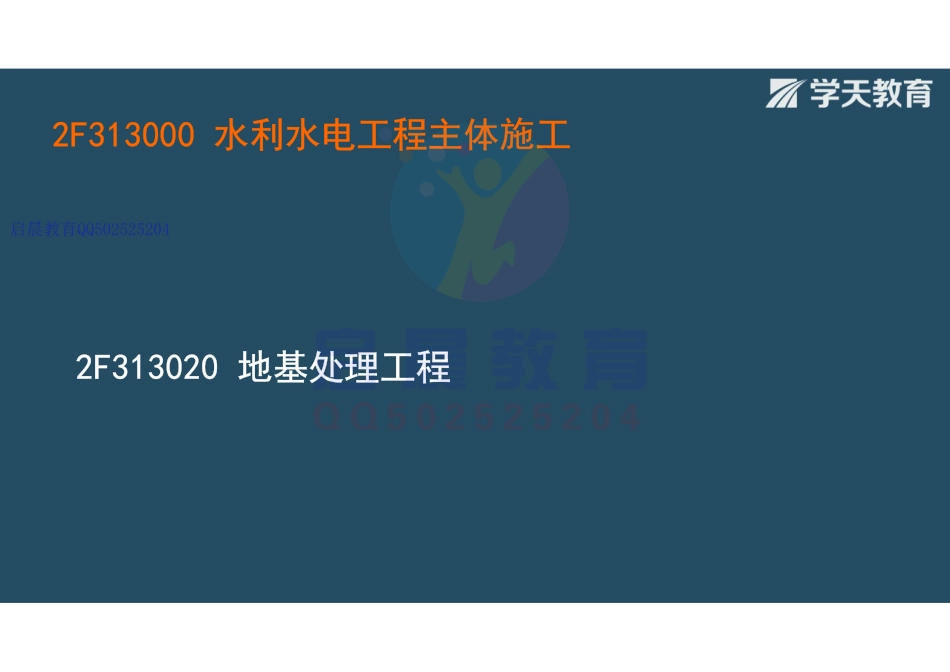

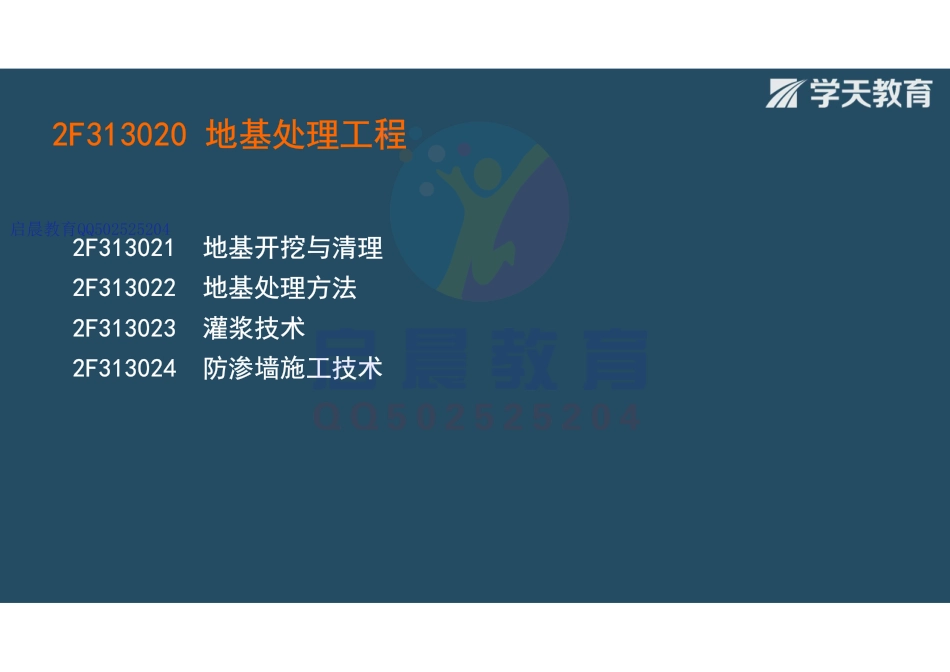

2020年二级建造师2020年二级建造师水利水电工程管理与实务水利水电工程管理与实务精讲强化班精讲强化班主讲人：魏东启晨教育QQ5025252042F313000 水利水电工程主体施工2F313000 水利水电工程主体施工2F313020 地基处理工程2F313020 地基处理工程启晨教育QQ5025252042F313020 地基处理工程2F313020 地基处理工程2F313021 地基开挖与清理2F313021 地基开挖与清理2F313022地基处理方法2F313022地基处理方法2F313023灌浆技术2F313023灌浆技术2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ5025252042F313021地基开挖与清理2F313021地基开挖与清理一、土坝地基的开挖与清理1.土基开挖与清理（1）坝断面范围内必须清除地基、岸坡上草皮树根，含有植物的表土、蛮石、垃圾及其他废料，并将清理后的坝基表面土层压实。（2）坝体断面范围内的低强度，高压缩性软土及地震时易液化的土层应清除或处理。启晨教育QQ5025252042F313021地基开挖与清理2F313021地基开挖与清理一、土坝地基的开挖与清理1.土基开挖与清理（3）开挖的岸坡应大致平顺，不应成台阶状、反坡或突然变坡，岸坡上陡下缓时，边坡坡脚应小于200，岸坡不宜陡于1:1.5。（4）留有0.2-0.3m的保护层，待填土前进行人工开挖。启晨教育QQ5025252042.岩基开挖与清理（1）断面范围内的岩石坝基与岸坡，应清除表面松动石块、凹处积土和突出的岩石。（2）对失水很快风化变质的软岩石，开挖时应预留保护层，待开始回填时，随挖除、随回填，或在开挖后采用喷砂浆或混凝土保护。（3）岸坡一般不宜陡于1:0.5，若陡于此坡度应有专门论证，并采取必要措施。2F313021地基开挖与清理2F313021地基开挖与清理启晨教育QQ502525204二、混凝土坝地基的开挖与清理（2）两岸岸坡坝段基岩面，尽量开挖成有足够宽度的台阶状，以确保向上游倾斜；若基岩面高差过大或向下游倾斜，宜开挖成大台阶状，保持坝体的侧向稳定。（3）开挖至距基岩面0.51.0m时，采用手风钻钻孔，小药量爆破，以避免造成基岩产生裂隙。（4）遇到易风化的页岩、黏土岩时，应留有0.20.3m的保护层，待浇筑前再挖除。2F313021地基开挖与清理2F313021地基开挖与清理启晨教育QQ502525204一、地基处理的基本方法1.灌浆：固结灌浆、帷幕灌浆、接触灌浆。2.防渗墙：3.置换法：将软弱土层挖去，换填无侵蚀性及低压缩性的散粒材料，从而加速软土固结、提高地基承载力。4.排水法：在土壤自重或外荷压载作用下，加速土壤中水分的排除，使土壤固结的一种方法。5.挤实法：将某些填料如砂等用冲击、振动或两者兼而有之的方法压入土中，形成柱体，将原土层挤实。6.灌注桩：2F313022地基处理方法2F313022地基处理方法启晨教育QQ5025252041.灌浆（1）固结灌浆。改善岩基的力学性能，减少基础变形和不均匀沉陷；改善工作条件，减少基础开挖深度的一种方法。灌浆面积大、深度较浅、压力较小。2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204（2）帷幕灌浆：在基础内平行于建筑物的轴线钻一排或几排孔，用压力灌浆法将浆液灌入到岩石的裂隙中去，形成一道防渗帷幕，截断基础渗流，降低基础扬压力的一种方法。灌浆深度较深、压力较大。（3）接触灌浆。加强建筑物和岩基之间的结合程度和基础整体性，提高抗滑稳定。（4）化学灌浆。能灌入0.1mm以下的微细裂缝，起到堵水防渗及补强的作用。2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204（5）高压喷射灌浆。采用钻孔将装上特制合金喷嘴的注浆管下到预定位置，然后用高压泵将浆液通过喷嘴喷射出来，冲击破坏土体，使土粒在喷射流束的综合作用下，与浆液搅拌混合。待浆液凝固以后，在土内就形成一定形状的固结体。2F313022地基处理方法2F313022地基处理方法启晨教育QQ5025252042.防渗墙：使用专用机具钻凿圆孔或直接开挖槽孔，孔内浇灌混凝土、回填黏土或其他防渗材料等或安装预制混凝土构件形成连续的地下墙体。6.桩基础(1)按受力情況分类：摩擦型桩、端承型桩；(2)按桩的功能：承受轴向压力的桩、承受轴向拔力的桩、承受水平荷载的桩。(3)按成孔方法（机械）：挤土成孔灌注桩（如沉管灌注桩）和取土成孔灌注桩(包括少量取土的成孔方法）。2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204(1)按桩的受力情況分类摩擦型桩：桩的承载力以侧摩擦阻力（与周围土体摩擦力）为主。摩擦型桩又分为摩擦桩和端承摩擦桩。端承型桩：桩的承载力以桩端阻力（岩石或坚实的土层上）为主。端承型桩又分为端承桩和摩擦端承桩。2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204(2)按桩的功能分类承受轴向压力的桩：主要承受建筑物的竖向荷载。大多数桩都是这种作用。承受轴向拔力的桩：用以抵抗外荷对建筑物上拔力。如抗浮桩、塔架锚固桩等。承受水平荷载的桩：用以支护边坡或者基坑。如挡土桩、抗滑桩等。2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204(3)按桩的成孔方法分类灌注桩通常使用机械成孔，当地下水位较低、涌水量较小时，桩径较大的桩也可以人工挖孔。机械成孔方法：挤土成孔灌注桩（如沉管灌注桩）和取土成孔灌注桩(包括少量取土的成孔方法）两大类。取土成孔灌注桩：泥浆护壁钻孔灌注桩、干作业成孔灌注桩和全套管法（贝诺脱法）成孔灌注桩三类。另外，地基处理还有水泥土搅拌桩、振冲砂桩、高压喷射灌浆、强夯法、沉井基础等。2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204二、不同地基处理的适用方法（1）岩基：灌浆、局部开挖局部开挖回填等。（2）砂砾石：开挖开挖、防渗墙、帷幕灌浆、设水平铺盖。（3）软土：开挖开挖、桩基础、置换法、排水法、挤实法、高压喷射灌浆。（4）湿陷性黄土：土或灰土垫层、砂或砂垫层、强夯法、重锤夯实法、桩基础、预浸法等。（5）膨胀土地基：换填、土性改良、预浸水等。2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204【课堂习题】16EJ.下列地基处理方法中，能形成复合地基的方法是（）。A.挤实法B.换填法C.排水法D.强夯法【参考答案】A2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204【课堂习题】XT.按成孔方法分，下列（）属于取土成孔灌注桩。A.沉管灌注桩B.摩擦桩C.泥浆护壁钻孔灌注桩D.干作业成孔灌注桩E.全套管法成孔灌注桩【参考答案】CDE2F313022地基处理方法2F313022地基处理方法启晨教育QQ502525204【课堂习题】18EJ.下列地基处理方法中，适用于水利水电工程软土地基处理的方法有（）等。A.置换法B.排水法C.强夯法D.挤实法E.预浸法【参考答案】ABD 2F313022地基处理方法2F313022地基处理方法启晨教育QQ5025252042F313023灌浆技术2F313023灌浆技术一、灌浆材料灌浆材料可分为两大类，一类是用固体颗粒的灌浆材料（如水泥、粘土或膨润土、砂等）制成的浆液；另一类是用化学灌浆材料（如硅酸盐、环氧树脂、聚氨酯、丙凝等）制成的浆液。水利水电工程中大量常用的浆液主要有水泥浆、水泥黏土浆、黏土浆、水泥黏土砂浆等。启晨教育QQ502525204二、灌浆方式1.灌注流动方式：纯压式和循环式。2.灌浆孔中灌浆程序：一次灌浆和分段灌浆；一次灌浆是将孔一次钻完，全孔段一次灌浆。在灌浆深度不大，孔内岩性基本不变，裂隙不大而岩层又比较坚固等情况下可采用该方法。分段灌浆将灌浆孔划分为几段，采用自下而上或自上而下方式进行灌浆。适用于灌浆孔深度较大，孔内岩性又有一定变化而裂隙又大的情况。2F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204三、灌浆工艺与技术要求1.固结灌浆(1)施工程序。钻孔、冲洗、压水试验、灌浆（分序施工）、封孔和质量检查等。(2)压水试验。灌浆前进行简易压水试验，采用单点法，孔数一般不宜少于总孔数的5%。(6)质量检査。灌浆施工中应进行压水试验检査、测试孔检查及对灌浆孔、检査孔的封孔质量抽样检查，以保证灌桨施工质量。基础固结灌桨完成后，应当进行灌浆质量和固结效果的检查。2F313023灌浆技术2F313023灌浆技术启晨教育QQ5025252042）主要技术要求（1）分序加密，浆液按先稀后浓的原则进行。3）施工顺序基础灌浆宜按照先固结、后帷幕的顺序进行。水工隧洞中的灌浆宜按照先回填灌浆、后固结灌浆、再接缝灌浆的顺序进行。2F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204【补充考点】水工建筑物水泥灌浆施工技术规范DL/T 514820016.1.5 帷幕灌浆必须按分序加密的原则进行。由三排孔组成的帷幕，应先灌注下游排孔，再灌注上游排孔，然后进行中间排孔的灌浆。单排孔帷幕应分为三序灌浆。2F313023灌浆技术2F313023灌浆技术启晨教育QQ5025252046.9.2 帷幕灌浆工程的质量应以检查孔压水试验成果为主。7.1.2 隧洞混凝土衬砌段的灌浆，应按先回填灌浆后固结灌浆的顺序进行。回填灌浆应在衬砌混凝土达70%设计强度后进行，固结灌浆宜在该部位的回填灌浆结束7d后进行。当在隧洞中进行帷幕灌浆时，应当先进行隧洞回填灌浆、固结灌浆，再进行帷幕灌浆。2F313023灌浆技术2F313023灌浆技术启晨教育QQ5025252042.帷幕灌浆1)主要参数：防渗标准、深度、厚度、灌浆孔排数和灌浆压力等。2)技术要求(1)浆液浓度的控制。开始时用最稀一级浆液，在灌入一定的浆量后若吸浆量没有明显减少时，即改为用浓一级的浆棱进行灌注，如此下去，逐级变浓直到结束。帷幕灌浆工艺流程：钻孔裂隙冲洗压水试验灌浆和灌浆质量检查。2F313023灌浆技术2F313023灌浆技术启晨教育QQ5025252043.化学灌浆1）化学浆液的特性。适用于灌注和加固混凝土结构的细微裂隙、基岩的细裂隙和断层破碎带等低渗透性地层，低温、动水状况下可固化，凝结时间可控、凝结过程不受水和空气干扰等情况下的灌浆作业。2F313023灌浆技术2F313023灌浆技术启晨教育QQ5025252043）化学灌浆施工(1)化学灌浆的工序。钻孔及压水试验，钻孔及裂缝的处理（包括排渣及裂缝干燥处理），埋设注浆嘴和回浆嘴以及封闭、注水和灌浆。(2)化学灌浆方法。单液法（灌浆前，将浆液的各组成分先混合均匀一次配成）和双液法（孔口附近的混合器中混合、适应性强）。(3)化学灌浆压送浆液的方式。采用纯压式灌浆，一是气压法(即用压缩空气压送浆液);二是泵压法(即用灌浆泵压送浆液)。2F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204【课堂习题】12EJ.某土石坝地基采用固结灌浆处理，灌浆总孔数为200个，如用单点法进行简易压水实验，实验孔数最少需（）个。A、5 B、10 C、15 D、20【参考答案】B2F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204【课堂习题】11EJ.帷幕灌浆施工过程中，控制浆液浓度变化的原则是（）。A、先浓后稀B、先稀后浓C、先稀后浓再稀D、先浓后稀再浓【参考答案】B2F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204【课堂习题】XT.某水利枢纽工程有混凝土重力坝、水电站等建筑物构成，重力坝抗滑稳定计算简图如图1所示。大坝坝基采用水泥灌浆，灌浆采用单排孔，分三序施工，其施工次序如图2所示。根据施工安排在基岩上浇筑一层坝体混凝土后再进行钻孔灌浆。2F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204图1图22F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204【问题】1.指出图1中P、W、U、S代表的含义。2.图2中的灌浆按灌浆目的分类属于哪类灌浆，指出第二次序孔、第三次序孔分别是哪些？先浇一层坝体混凝土再进行灌浆的目的是什么？2F313023灌浆技术2F313023灌浆技术启晨教育QQ502525204一、防渗墙的类型1.按墙体结构形式分类：桩柱型防渗墙、槽孔型防渗墙和混合型防渗墙三类；2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ5025252043.按成槽方法分类薄防渗墙的成槽可根据地质条件选用薄型抓斗成槽、冲击钻成槽、射水法成槽和锯槽机成槽等方法。槽孔的孔斜率不应大于4。2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ502525204二、成槽机械槽孔型防渗墙的施工程序：平整场地、挖导槽、做导墙、安装挖槽机械设备、制备泥浆注入导槽、成槽、混凝土浇筑成墙等。2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ502525204三、防渗墙质量检查包括：工序质量检查和墙体质量检查。工序质量检查：造孔、终孔、清孔、接头处理、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）等检查。各工序检查合格后，应签发工序质量检查合格证。2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ502525204墙体质量检查应在成墙28d后进行，内容为必要的墙体物理力学性能指标、墙段接缝和可能存在缺陷。可采用钻孔取芯、注水试验或其他检测等方法。检查孔的数量宜为每1520个槽孔1个。2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ502525204XT.防渗墙槽孔的孔斜率不应大于()。A.2B.4C.2D.4【参考答案】D2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ502525204XT.防渗墙中工序质量检查内容包括()。A.造孔B.接头处理C.墙体质量D.混凝土浇筑E.墙段接缝【参考答案】ABD2F313024防渗墙施工技术2F313024防渗墙施工技术启晨教育QQ502525204谢谢观看！谢谢观看！启晨教育QQ502525204
