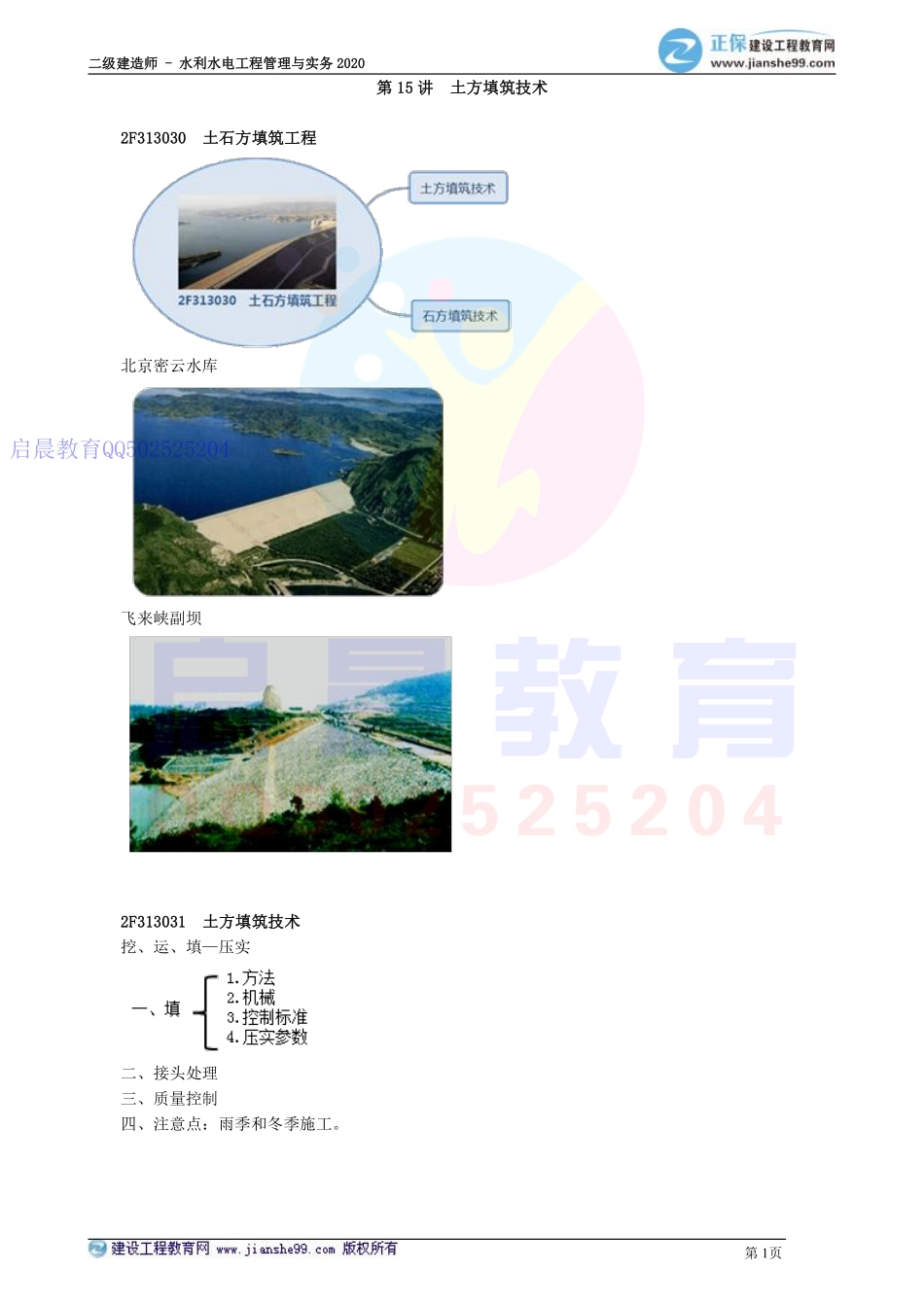

二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 1页第第 1515 讲讲土方填筑技术土方填筑技术2F3130302F313030土石方填筑工程土石方填筑工程北京密云水库飞来峡副坝2F3130312F313031土方填筑技术土方填筑技术挖、运、填压实二、接头处理三、质量控制四、注意点：雨季和冬季施工。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 2页一、土方填筑压实机械一、土方填筑压实机械压实机械设备的作用有 3 种类型：静压碾压，振动碾压、夯击。压实机械及压实方法1.羊脚碾2.气胎碾3.振动碾4.夯板（羊脚夯、振动夯）碾压的作用力为静压力，其大小不随时间变化。夯击的作用力为瞬间动压力，其大小随时间和落高变化。震动的作用力为周期性的重复动压力，其大小随时间周期变化。羊脚碾在压实过程中，还能对表层土进行刨毛。土料压实外力作用示意图土料压实作用外力示意图（a）碾压；（b）夯击；（c）震动二、土料压实标准二、土料压实标准对黏性土用干密度干密度d来控制，对非黏性土用相对密度相对密度 Dr来控制。干密度=湿密度/（1+含水率）压实度=干密度/最大击实干密度水利水电工程单元工程施工质量验收评定标准-土石方工程6.2.6 土石坝工程土料压实施工质量标准项次检验项目质量要求检验方检验数启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 3页法量主控项目1碾压参数压实机具的型号、规格，碾压遍数、碾压速度、碾压振动频率，振幅和加水量应符合碾压试验确定的参数值2压实质量压实度和最优含水率符合设计要求。1 级、2 级坝和高坝的压实度不低于 98%；3 级中低坝及 3 级以下中坝的压实度不低于 96%；土料的含水量应控制在最优量的2%3%之间。取样合格率不小于 90%。不合格试样不应集中，且不低于压实度设计值的 98%3压实土料渗透系数符合设计要求三、压实参数的确定三、压实参数的确定压实参数包括：碾压机具的重量碾压机具的重量、含水量含水量、碾压遍数碾压遍数、铺土厚度铺土厚度，振动碾还应包括振动频率及行走速振动碾还应包括振动频率及行走速率率。黏性土料试验压实含水量可取：1p2%、2p、3p2%p为土料塑限。对非黏性土料的试验，只需作铺土厚度、压实遍数和干密度铺土厚度、压实遍数和干密度的关系曲线。选取试验铺土厚度和碾压遍数，并测定相应的含水量和干密度，作出对应的关系曲线，以单位压实遍单位压实遍数的压实厚度最大者为最经济合理数的压实厚度最大者为最经济合理。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 4页不同铺土厚度、不同压实遍数土料含水量和干容重的关系曲线黏性土确定铺土厚度、压实遍数、最优含水量、最大干密度铺土厚度、压实遍数、最优含水量、最大干密度的关系曲线四、土石坝、堤防填筑施工四、土石坝、堤防填筑施工根据施工方法的不同，土石坝分为干填碾压（碾压式）、水中填土、水力冲填（包括水坠坝）等类型。堤防的施工方法与土石坝基本一致。其中，碾压式土石坝最为普遍。这里只介绍碾压土石坝的施工。1.作业内容碾压土石坝的施工作业，包括准备作业、基本作业、辅助作业和附加作业。（1）准备作业包括：“一平四通”即平整场地、通车、通水、通电、通信，修建生产、生活福利、行政办公用房以及排水清基等项工作。（2）基本作业包括：料场土石料开采，挖、装、运、卸以及坝面铺平、压实、质检等项作业。（3）辅助作业是保证准备作业及基本作业顺利进行，创造良好工作条件的作业，包括清除施工场地及料场的覆盖层，从上坝土石料中剔除超径石块、杂物，坝面排水，层间刨毛和加水等。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 5页（4）附加作业是保证坝体长期安全运行的防护及修整工作，包括坝坡修整、铺砌护面块石及铺植草皮等。2.坝面作业坝面作业施工包括铺土、平土、洒水或晾晒（控制含水量）、土料压实（对于黏性土采用平碾，压实后尚须刨毛以保证层间结合的质量）、修整边坡、铺筑反滤层、排水体及护坡、质检等工序。1）坝面作业可分为：铺料、整平、压实铺料、整平、压实三个主要工序。3）铺料与整平（1）铺料宜平行坝轴线铺料宜平行坝轴线进行；进入防渗体铺料，自卸汽车卸料宜用进占法（在松铺层上）倒退卸料；一般采用带式运输机或自卸汽车上坝卸料，采用推土机或平土机散料平土。（2）按设计厚度铺料整平是保证压实质量的关键。（3）黏性土料含水量偏低，主要在料场加水黏性土料含水量偏低，主要在料场加水，若需坝面加水要做到：少、勤、匀；对非黏性土，加非黏性土，加水主要在坝面进行水主要在坝面进行。4）碾压碾压机械的开行方式有：圈转套压、进退错距。进退错距法操作简便，碾压、铺土和质检等工序协调，便于分段流水作业，压实质量容易保证，其开行方式如下图（a）所示。用这种开行方式，为避免漏压，可在碾压带的两侧先往复压够遍数后，再进行错距碾压。错距宽度 b（单位：m）按式计算：bB/n式中 B碾滚净宽（m）；n设计碾压遍数。圈转套压法要求开行的工作面较大工作面较大，适合多碾滚组合碾压。对于堤防工程只能采用进退错距堤防工程只能采用进退错距。5）接头处理（案例点）接头处理（案例点）（1）在坝体填筑中，层与层之间分段接头应错开一定距离，同时分段条带应与坝轴线平行布置，各分段之间不应形成过大的高差。接坡坡比一般缓于 13。（2）坝体填筑中，为了保护黏土心墙或黏土斜墙不致长时间暴露在大气中遭受影响，一般都采用土、砂平起的施工方法，其分为两种：一是先土后砂法，即先填土料后填砂砾反滤料;另一种是先砂后土法，即先填砂砾料后填土料。无论是先砂后土法或先土后砂法，土料边仍有一定宽度未被压实合格。当采用羊脚碾与气胎碾联合作业时，土砂结合部可用气胎碾进行压实。无此条件时可采用夯实机具。在夯实土砂结合部时，宜先夯土边一侧，等合格后再夯反滤料，不得交替夯实，影响质量。（3）对于坝身与混凝土结构物（如涵管、刺墙等）的连接，靠近混凝土结构物部位不能采用大型机械压实时，可采用小型机械夯或人工夯实。填土碾压时，要注意混凝土结构物两侧均衡填料压实，以免对其产生过大的侧向压力，影响其安全。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 6页对混凝土接触面进行验收；混凝土面在填土前，应清除其表面的乳皮、粉尘等应用风枪吹扫干净；在混凝土或岩面上填土时，应洒水湿润，并边涂刷浓泥浆、边铺土、边夯实，不应在泥浆干涸后再铺土和压实；要薄层铺土便于压实。启晨教育QQ502525204
