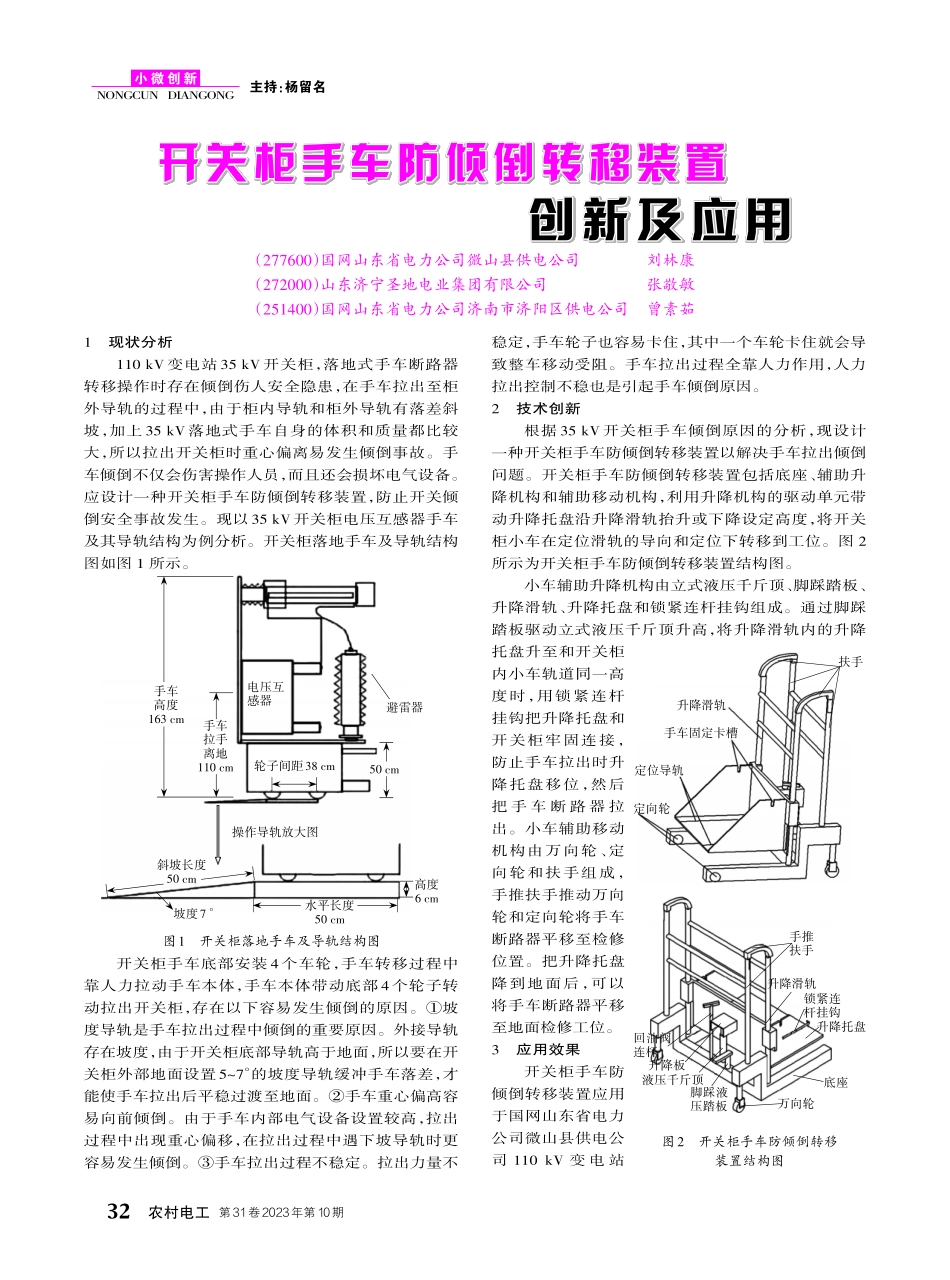

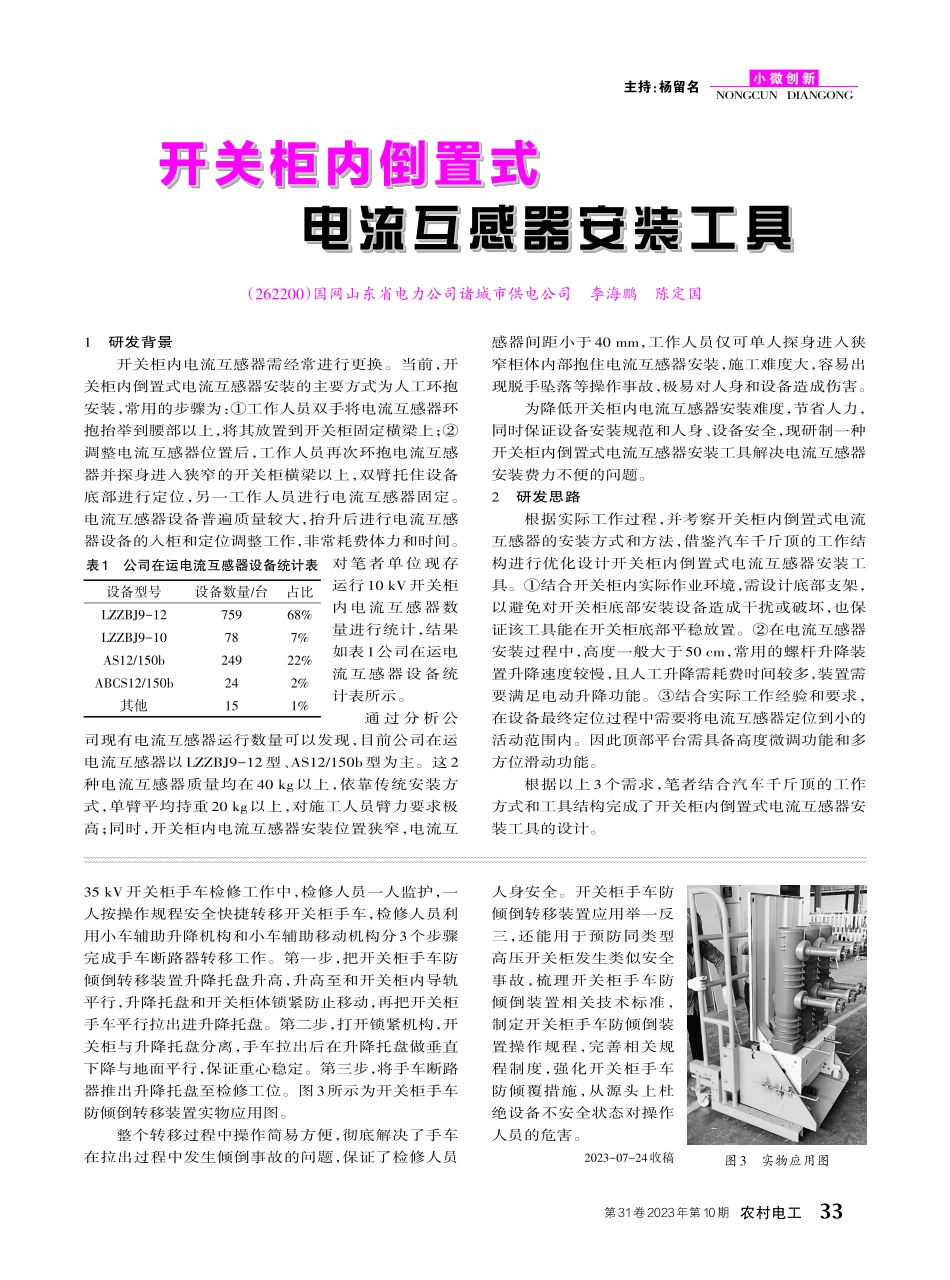

农村电工第31卷2023年第10期小微创新主持：杨留名NONGCUN DIANGONG1现状分析110 kV 变电站 35 kV 开关柜，落地式手车断路器转移操作时存在倾倒伤人安全隐患，在手车拉出至柜外导轨的过程中，由于柜内导轨和柜外导轨有落差斜坡，加上 35 kV落地式手车自身的体积和质量都比较大，所以拉出开关柜时重心偏离易发生倾倒事故。手车倾倒不仅会伤害操作人员，而且还会损坏电气设备。应设计一种开关柜手车防倾倒转移装置，防止开关倾倒安全事故发生。现以35 kV开关柜电压互感器手车及其导轨结构为例分析。开关柜落地手车及导轨结构图如图所示。开关柜手车底部安装 4个车轮，手车转移过程中靠人力拉动手车本体，手车本体带动底部4个轮子转动拉出开关柜，存在以下容易发生倾倒的原因。坡度导轨是手车拉出过程中倾倒的重要原因。外接导轨存在坡度，由于开关柜底部导轨高于地面，所以要在开关柜外部地面设置57的坡度导轨缓冲手车落差，才能使手车拉出后平稳过渡至地面。手车重心偏高容易向前倾倒。由于手车内部电气设备设置较高，拉出过程中出现重心偏移，在拉出过程中遇下坡导轨时更容易发生倾倒。手车拉出过程不稳定。拉出力量不稳定，手车轮子也容易卡住，其中一个车轮卡住就会导致整车移动受阻。手车拉出过程全靠人力作用，人力拉出控制不稳也是引起手车倾倒原因。2技术创新根据 35 kV 开关柜手车倾倒原因的分析，现设计一种开关柜手车防倾倒转移装置以解决手车拉出倾倒问题。开关柜手车防倾倒转移装置包括底座、辅助升降机构和辅助移动机构，利用升降机构的驱动单元带动升降托盘沿升降滑轨抬升或下降设定高度，将开关柜小车在定位滑轨的导向和定位下转移到工位。图 2所示为开关柜手车防倾倒转移装置结构图。小车辅助升降机构由立式液压千斤顶、脚踩踏板、升降滑轨、升降托盘和锁紧连杆挂钩组成。通过脚踩踏板驱动立式液压千斤顶升高，将升降滑轨内的升降托盘升至和开关柜内小车轨道同一高度时，用锁紧连杆挂钩把升降托盘和开关柜牢固连接，防止手车拉出时升降托盘移位，然后把 手 车 断 路 器 拉出。小车辅助移动机构由万向轮、定向轮和扶手组成，手推扶手推动万向轮和定向轮将手车断路器平移至检修位置。把升降托盘降到地面后，可以将手车断路器平移至地面检修工位。3应用效果开关柜手车防倾倒转移装置应用于国网山东省电力公司微山县供电公司 110 kV 变 电 站开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置开关柜手车防倾倒转移装置创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用创新及应用（277600）国网山东省电力公司微山县供电公司刘林康（272000）山东济宁圣地电业集团有限公司张敬敏（251400）国网山东省电力公司济南市济阳区供电公司曾素茹底座万向轮升降托盘脚踩液压踏板液压千斤顶升降板回油阀连杆手推扶手升降滑轨锁紧连杆挂钩图2开关柜手车防倾倒转移装置结构图扶手升降滑轨定向轮定位导轨手车固定卡槽图1开关柜落地手车及导轨结构图手车高度163 cm轮子间距38 cm手车拉手离地110 cm操作导轨放大图斜坡长度50 cm水平长度50 cm坡度7 高度6 cm避雷器50 cm电压互感器32第31卷2023年第10期农村电工小微创新NONGCUN DIANGONG主持：杨留名35 kV开关柜手车检修工作中，检修人员一人监护，一人按操作规程安全快捷转移开关柜手车，检修人员利用小车辅助升降机构和小车辅助移动机构分3个步骤完成手车断路器转移工作。第一步，把开关柜手车防倾倒转移装置升降托盘升高，升高至和开关柜内导轨平行，升降托盘和开关柜体锁紧防止移动，再把开关柜手车平行拉出进升降托盘。第二步，打开锁紧机构，开关柜与升降托盘分离，手车拉出后在升降托盘做垂直下降与地面平行，保证重心稳定。第三步，将手车断路器推出升降托盘至检修工位。图3所示为开关柜手车防倾倒转移装置实物应用图。整个转移过程中操作简易方便，彻底解决了手车在拉出过程中发生倾倒事故的问题，保证了检修人员人身安全。开关柜手车防倾倒转移装置应用举一反三，还能用于预防同类型高压开关柜发生类似安全事故，梳理开关柜手车防倾倒装置相关技术标准，制定开关柜手车防倾倒装置操作规程，完善相关规程制度，强化开关柜手车防倾覆措施，从源头上杜绝设备不安全状态对操作人员的危害。2023-07-24收稿图3实物应用图1研发背景开关柜内电流互感器需经常进行更换。当前，开关柜内倒置式电流互感器安装的主要方式为人工环抱安装，常用的步骤为：工作人员双手将电流互感器环抱抬举到腰部以上，将其放置到开关柜固定横梁上；调整电流互感器位置后，工作人员再次环抱电流互感器并探身进入狭窄的开关柜横梁以上，双臂托住设备底部进行定位，另一工作人员进行电流互感器固定。电流互感器设备普遍质量较大，抬升后进行电流互感器设备的入柜和定位调整工作，非常耗费体力和时间。对笔者单位现存运行10 kV开关柜内电流互感器数量进行统计，结果如表1公司在运电流互感器设备统计表所示。通 过 分 析 公司现有电流互感器运行数量可以发现，目前公司在运电流互感器以LZZBJ9-12型、AS12/150b型为主。这2种电流互感器质量均在 40 kg 以上，依靠传统安装方式，单臂平均持重20 kg以上，对施工人员臂力要求极高；同时，开关柜内电流互感器安装位置狭窄，电流互感器间距小于40 mm，工作人员仅可单人探身进入狭窄柜体内部抱住电流互感器安装，施工难度大，容易出现脱手坠落等操作事故，极易对人身和设备造成伤害。为降低开关柜内电流互感器安装难度，节省人力，同时保证设备安装规范和人身、设备安全，现研制一种开关柜内倒置式电流互感器安装工具解决电流互感器安装费力不便的问题。2研发思路根据实际工作过程，并考察开关柜内倒置式电流互感器的安装方式和方法，借鉴汽车千斤顶的工作结构进行优化设计开关柜内倒置式电流互感器安装工具。结合开关柜内实际作业环境，需设计底部支架，以避免对开关柜底部安装设备造成干扰或破坏，也保证该工具能在开关柜底部平稳放置。在电流互感器安装过程中，高度一般大于50 cm，常用的螺杆升降装置升降速度较慢，且人工升降需耗费时间较多，装置需要满足电动升降功能。结合实际工作经验和要求，在设备最终定位过程中需要将电流互感器定位到小的活动范围内。因此顶部平台需具备高度微调功能和多方位滑动功能。根据以上 3个需求，笔者结合汽车千斤顶的工作方式和工具结构完成了开关柜内倒置式电流互感器安装工具的设计。开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式开关柜内倒置式电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具电流互感器安装工具（262200）国网山东省电力公司诸城市供电公司李海鹏陈定国设备型号LZZBJ9-12LZZBJ9-10AS12/150bABCS12/150b其他设备数量/台759782492415占比68%7%22%2%1%表1公司在运电流互感器设备统计表33
