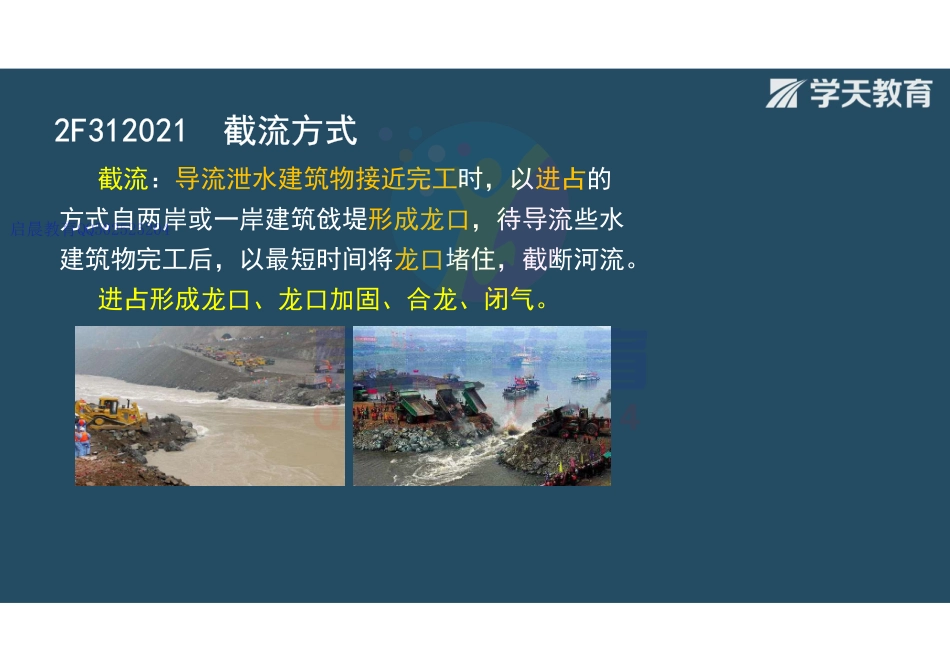

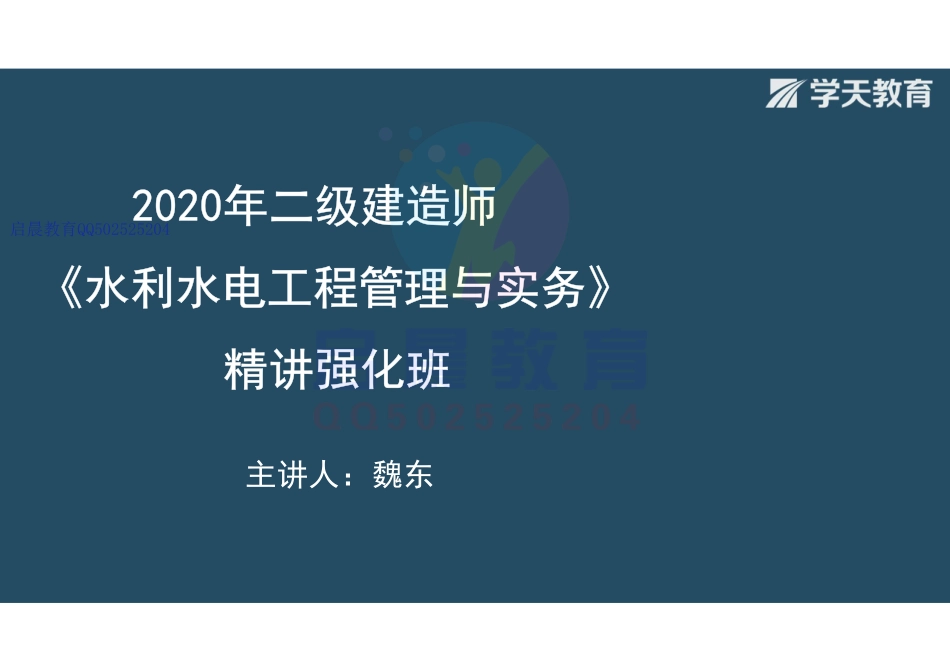

2020年二级建造师2020年二级建造师水利水电工程管理与实务水利水电工程管理与实务精讲强化班精讲强化班主讲人：魏东启晨教育QQ5025252042F312000 水利工程施工导流与河道截流2F312000 水利工程施工导流与河道截流2F312020 河道截流2F312020 河道截流启晨教育QQ5025252042F312021截流方式2F312021截流方式截流：导流泄水建筑物接近完工时，以进占的方式自两岸或一岸建筑戗堤形成龙口，待导流些水建筑物完工后，以最短时间将龙口堵住，截断河流。进占形成龙口、龙口加固、合龙、闭气。启晨教育QQ502525204截流多采用戗堤法，宜优先采用立堵截流方式。经充分论证后可逸用建造浮桥及栈桥平堵截流、定向爆破、建闸等其他截流方式。（1）截流落差不超过4.0m和流量较小时，宜优先选择单戗立堵截流。（2）截流流量大且落差大于4.0m和龙口水流能量较大时，可采用双戗、多戗或宽戗立堵截流。2F312021截流方式2F312021截流方式启晨教育QQ502525204在河床覆盖层较厚、水较深的条件下，可采用先平堵护底，后立堵合龙的平、立堵结合方案；在龙口水深较大时，可采用先平抛垫底，后立堵合龙的截流方案。在导流明渠等河床底部光滑的条件下截流时，可采用预先抛投材料形成或设置拦石坎，后立堵截流方案。2F312021截流方式2F312021截流方式启晨教育QQ502525204一、抛投块料截流抛投块料截流是最常用的截流方法，特别适用于大流量、大落差的河道上的截流；按不同抛投合龙方法：平堵、立堵、混合堵三种。2F312021截流方式2F312021截流方式启晨教育QQ5025252041.平堵过程：龙口建造浮桥或栈桥，沿龙口前先下小料，逐渐拋投大 块料，直至高出水面，截断河床。特点：比立堵单宽流量小，最大流速也小，水流条件较好，特别适相于易冲刷河床上截流。2F312021截流方式2F312021截流方式启晨教育QQ5025252042.立堵过程：以端进法抛投（从龙口两端或一端下料）进占戗堤，直至截断河床。特点：立堵在截流过程中所发生的最大流速，单宽流量都较大，对龙口及龙口下游河床将产生严重冲刷，因此不适用于地质不好的河道上截流。2F312021截流方式2F312021截流方式启晨教育QQ502525204一、抛投块料截流修建栈桥，沿龙口均匀抛投流速小，适用于易冲刷地基端进法抛投；流速大，适用于耐冲地基2F312021截流方式2F312021截流方式启晨教育QQ5025252043.混合堵混合堵是采用立堵与平堵相结合的方法。有先平堵后立堵和先立堵后平堵两种。2F312021截流方式2F312021截流方式启晨教育QQ502525204二、爆破截流坝址处于峡谷地区、岩石坚硬、岸坡陡峻、交通不便或缺乏运输设备时，可采用定向爆破截流。三、下闸截流在泄水道中预先修建闸墩，最后采用放下闸门的方式截断水流。2F312021截流方式2F312021截流方式启晨教育QQ5025252042F312022截流设计与施工2F312022截流设计与施工一、龙口位置的选择确定龙口宽度及位置应遵守下列原则：(1)截流龙口位置宜设于河床水深较浅、河床覆盖层较薄或基岩裸露部位。(2)应考虑进占堤头稳定及河床冲刷因素，保证预进占段裹头不发生冲刷破坏。(3)龙口工程量小。(4)龙口预进占戗堤布置应便于施工。启晨教育QQ502525204二、龙口宽度的确定龙口保护包括护底和裹头；龙口宽度及防护措施根据相应的流量、龙口的抗冲流速确定。三、截流材料种类选择石料重度较大，抗冲能力强，一般工程较易获得，而且通常也比较经济。因此，凡有条件者，均应优先选用石块截流。2F312022截流设计与施工2F312022截流设计与施工启晨教育QQ502525204四、截流材料尺寸的确定截流材料尺寸或重量取决于龙口流速。采用块石和混凝土块体截流时，所需材料尺寸可通过水力计算初步确定，也可按照经验选定，同时综合考虑该工程可能拥有的起重运输设备能力确定。截流流量一般只考虑经由龙口和分流建筑物下泄，可不计戗堤渗流量和水库拦蓄量。2F312022截流设计与施工2F312022截流设计与施工启晨教育QQ502525204五、截流材料数量的确定1.不同粒径材料数量确定：将合龙过程按高程（平堵）或宽度（立堵）划分成若干区段，然后按分区最大流速计算出所需材料粒径和数量。平堵截流最大粒径材料数量可按实际使用区段考虑，也可按最大流速出现时起，直到戗堤出水时所用材料总量的70%80%考虑。立堵截流最大粒径材料数量，常按困难区段抛投总量的1/3考虑。2.备料量：以设计戗堤体积为，可取1.2-1.3。2F312022截流设计与施工2F312022截流设计与施工启晨教育QQ502525204【课堂习题】XT.截流流量大且落差大于（）m时，宜选择双戗或多戗立堵截流。A.3 B.3.5C.4D.4.5【参考答案】C2F312021截流方式2F312021截流方式启晨教育QQ502525204【课堂习题】13EJ.以端进法抛投块料进占戗堤截流方法是（）法。A、立堵B、平堵C、塞堵D、盖堵【参考答案】A2F312021截流方式2F312021截流方式启晨教育QQ502525204【课堂习题】15EJ.水利工程施工中，确定截流龙口宽度及其防护措施的主要依据有（）。A.龙口流量B.龙口抗冲流速C.截流方法D.龙口附近地形E.截流延长时间【参考答案】AB2F312022截流设计与施工2F312022截流设计与施工启晨教育QQ5025252042F312020 河道截流2F312020 河道截流【课堂习题】XT.某水利工程施工过程包括以下内容：截流、导流洞施工、基坑排水、围堰填筑、地基处理、大坝填筑、封孔、围堰拆除。【问题】指出合理的施工工序。启晨教育QQ502525204谢谢观看！谢谢观看！启晨教育QQ502525204
