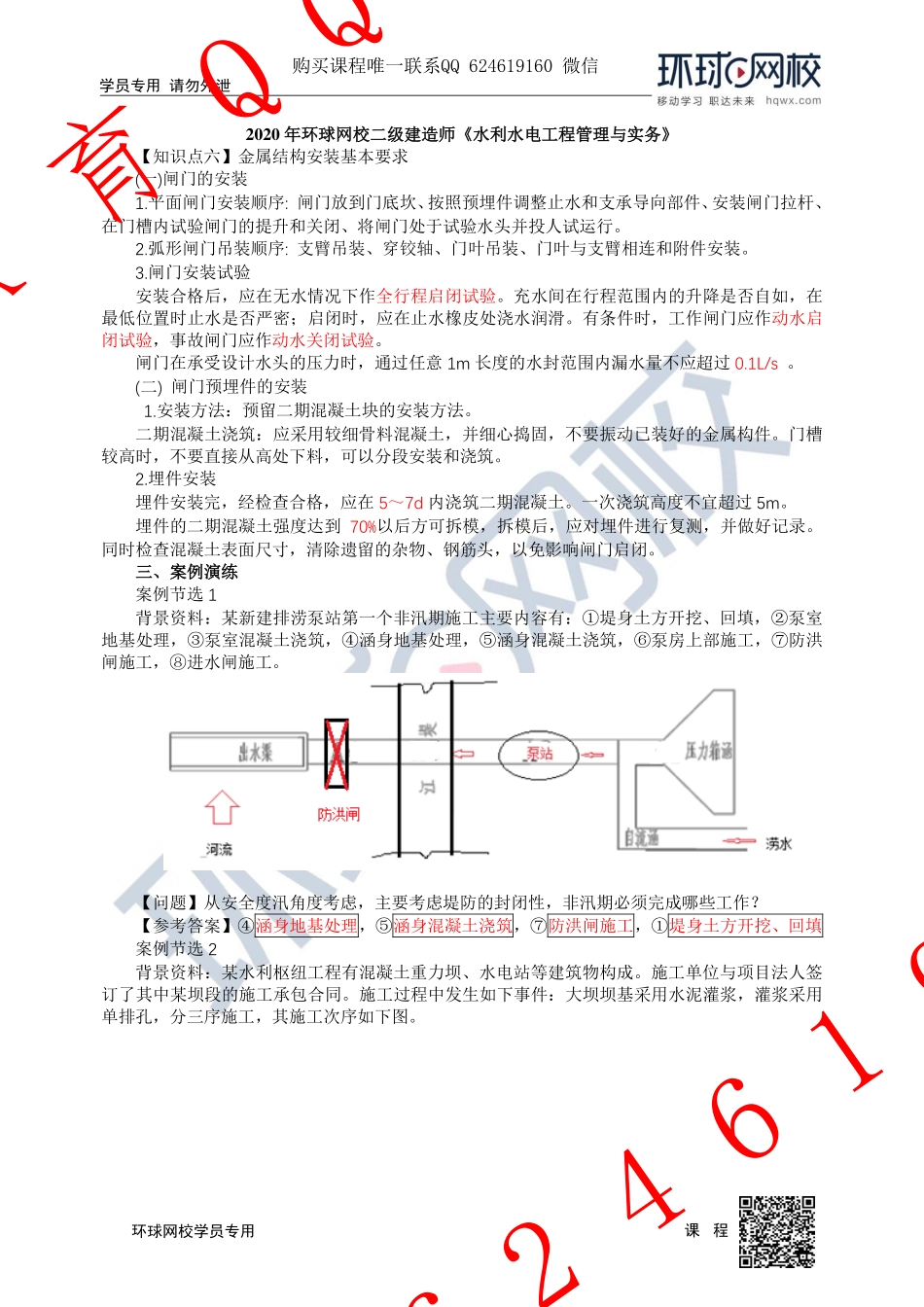

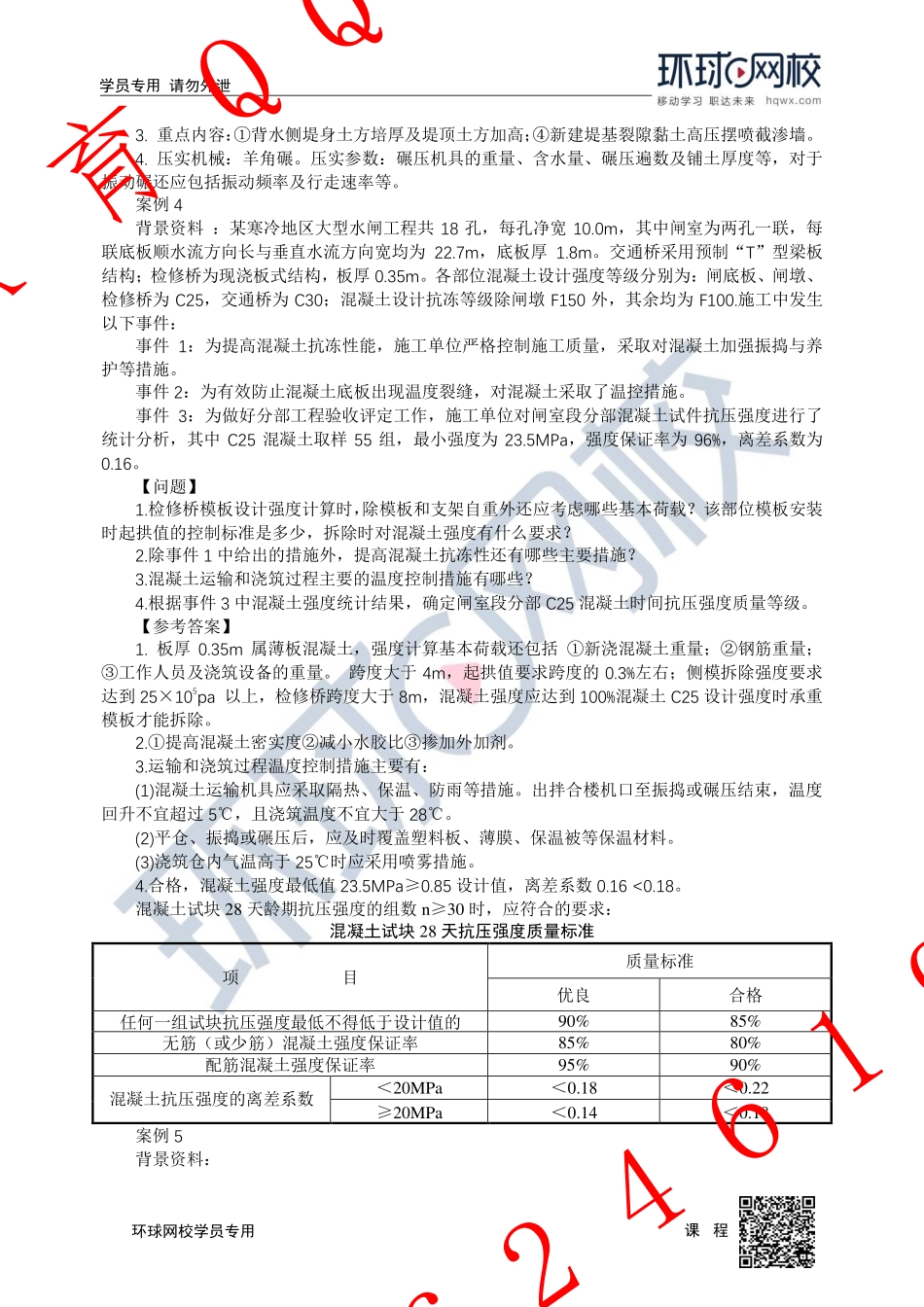

学员专用 请勿外泄 课程环球网校学员专用 2020 年环球网校二级建造师水利水电工程管理与实务年环球网校二级建造师水利水电工程管理与实务【知识点六】金属结构安装基本要求(一)闸门的安装 1.平面闸门安装顺序:闸门放到门底坎、按照预埋件调整止水和支承导向部件、安装闸门拉杆、在门槽内试验闸门的提升和关闭、将闸门处于试验水头并投人试运行。2.弧形闸门吊装顺序:支臂吊装、穿铰轴、门叶吊装、门叶与支臂相连和附件安装。3.闸门安装试验 安装合格后，应在无水情况下作全行程启闭试验。充水间在行程范围内的升降是否自如，在最低位置时止水是否严密；启闭时，应在止水橡皮处浇水润滑。有条件时，工作闸门应作动水启闭试验，事故闸门应作动水关闭试验。闸门在承受设计水头的压力时，通过任意 1m 长度的水封范围内漏水量不应超过 0.1L/s。(二)闸门预埋件的安装 1.安装方法：预留二期混凝土块的安装方法。二期混凝土浇筑：应采用较细骨料混凝土，并细心捣固，不要振动已装好的金属构件。门槽较高时，不要直接从高处下料，可以分段安装和浇筑。2.埋件安装 埋件安装完，经检查合格，应在 57d 内浇筑二期混凝土。一次浇筑高度不宜超过 5m。埋件的二期混凝土强度达到 70%以后方可拆模，拆模后，应对埋件进行复测，并做好记录。同时检查混凝土表面尺寸，清除遗留的杂物、钢筋头，以免影响闸门启闭。三、案例演练三、案例演练 案例节选 1 背景资料：某新建排涝泵站第一个非汛期施工主要内容有：堤身土方开挖、回填，泵室地基处理，泵室混凝土浇筑，涵身地基处理，涵身混凝土浇筑，泵房上部施工，防洪闸施工，进水闸施工。【问题】从安全度汛角度考虑，主要考虑堤防的封闭性，非汛期必须完成哪些工作？【参考答案】涵身地基处理，涵身混凝土浇筑，防洪闸施工，堤身土方开挖、回填 案例节选 2 背景资料：某水利枢纽工程有混凝土重力坝、水电站等建筑物构成。施工单位与项目法人签订了其中某坝段的施工承包合同。施工过程中发生如下事件：大坝坝基采用水泥灌浆，灌浆采用单排孔，分三序施工，其施工次序如下图。购买课程唯一联系QQ 624619160 微信启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0 学员专用 请勿外泄 课程环球网校学员专用 根据施工安排在基岩上浇筑一层坝体混凝土后再进行钻孔灌浆。【问题】1.指出事件中的灌浆按灌浆目的分类属于哪类灌浆？先浇一层坝体混凝土再进行灌浆的目的是什么？2.指出事件中第二次序孔、第三次序孔分别是哪些？【参考答案】1.事件中的灌浆按灌浆目的分类属于：帷幕灌浆，先浇一层坝体混凝土再进行灌浆的目的：有利于防止地表漏浆，提高（保证）灌浆压力，保证灌浆质量。2.、为第二次序孔；、为第三次序孔。案例 3 背景资料：某 2 级堤防加固工程主要内容有：背水侧堤身土方培厚及堤顶土方加高；迎水侧砌石护坡拆除；迎水侧砌石护坡重建；新建堤基裂隙黏土高压摆喷截渗墙；新建堤顶混凝土防汛道路；新建堤顶混凝土防浪墙。土料场土质为 中粉质壤土，平均运距为 2km。料场土料情况 料场 名称 土料颗粒组成(%)渗透系数（cm/s）可利用储量（万/m3）砂粒 粉粒 黏粒 1#料场 28 60 12 4.210-4 22 2#料场 15 60 25 3.410-6 22【问题】1.指出 A、B 填筑区选择料场。2.指出、四项工程内容之间合理的施工顺序。3.指出该堤防加固工程施工的两个重点工程内容。4.指出土方培厚压实机械与压实参数。【参考答案】1.A 区用 2#料场、B 区选择 1#料场。2.。启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0 学员专用 请勿外泄 课程环球网校学员专用 3.重点内容：背水侧堤身土方培厚及堤顶土方加高；新建堤基裂隙黏土高压摆喷截渗墙。4.压实机械：羊角碾。压实参数：碾压机具的重量、含水量、碾压遍数及铺土厚度等，对于振动碾还应包括振动频率及行走速率等。案例 4 背景资料：某寒冷地区大型水闸工程共 18 孔，每孔净宽 10.0m，其中闸室为两孔一联，每联底板顺水流方向长与垂直水流方向宽均为 22.7m，底板厚 1.8m。交通桥采用预制“T”型梁板结构；检修桥为现浇板式结构，板厚 0.35m。各部位混凝土设计强度等级分别为：闸底板、闸墩、检修桥为 C25，交通桥为 C30；混凝土设计抗冻等级除闸墩 F150 外，其余均为 F100.施工中发生以下事件：事件 1：为提高混凝土抗冻性能，施工单位严格控制施工质量，采取对混凝土加强振捣与养护等措施。事件 2：为有效防止混凝土底板出现温度裂缝，对混凝土采取了温控措施。事件 3：为做好分部工程验收评定工作，施工单位对闸室段分部混凝土试件抗压强度进行了统计分析，其中 C25 混凝土取样 55 组，最小强度为 23.5MPa，强度保证率为 96%，离差系数为0.16。【问题】1.检修桥模板设计强度计算时，除模板和支架自重外还应考虑哪些基本荷载？该部位模板安装时起拱值的控制标准是多少，拆除时对混凝土强度有什么要求？2.除事件 1 中给出的措施外，提高混凝土抗冻性还有哪些主要措施？3.混凝土运输和浇筑过程主要的温度控制措施有哪些？4.根据事件 3 中混凝土强度统计结果，确定闸室段分部 C25 混凝土时间抗压强度质量等级。【参考答案】1.板厚 0.35m 属薄板混凝土，强度计算基本荷载还包括 新浇混凝土重量；钢筋重量；工作人员及浇筑设备的重量。跨度大于 4m，起拱值要求跨度的 0.3%左右；侧模拆除强度要求达到 25105pa 以上，检修桥跨度大于 8m，混凝土强度应达到 100%混凝土 C25 设计强度时承重模板才能拆除。2.提高混凝土密实度减小水胶比掺加外加剂。3.运输和浇筑过程温度控制措施主要有：(1)混凝土运输机具应采取隔热、保温、防雨等措施。出拌合楼机口至振捣或碾压结束，温度回升不宜超过 5，且浇筑温度不宜大于 28。(2)平仓、振捣或碾压后，应及时覆盖塑料板、薄膜、保温被等保温材料。(3)浇筑仓内气温高于 25时应采用喷雾措施。4.合格，混凝土强度最低值 23.5MPa0.85 设计值，离差系数 0.16 0.18。混凝土试块 28 天龄期抗压强度的组数 n30 时，应符合的要求：混凝土试块 28 天抗压强度质量标准 项 目 质量标准 优良 合格 任何一组试块抗压强度最低不得低于设计值的 90%85%无筋（或少筋）混凝土强度保证率 85%80%配筋混凝土强度保证率 95%90%混凝土抗压强度的离差系数 20MPa 0.18 0.22 20MPa 0.14 0.18 案例 5 背景资料：启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0 学员专用 请勿外泄 课程环球网校学员专用 某中型水库枢纽工程由混凝土面板堆石坝、电站、溢流坝和节制闸等建筑物组成节制闸共 2孔，采用平板直升钢闸板，闸门尺寸为净宽 10m,净高 8m,闸门结构如图 1 所示。图 1 平板钢闸门结构图 某水利施工单位承担工程土建施工及金属结构、机电设备安装任务。闸门安装完毕后施工单位及时进行了检查、验收和质量评定工作。【问题】1.分别写出图 1 中代表主轨、橡胶止水和主轮的数字序号;2.闸门预埋件一般采用什么安装方法？其混凝土浇筑有什么要求？3.根据水闸施工规范(SL27-2014)规定，闸门安装完毕后水闸蓄水前需作什么启闭试验?【参考答案】1.8 代表主轨；5 代表橡胶止水；1 代表主轮。2.闸门预埋件的安装方法一般采用预留二期混凝土块的安装方法。二期混凝土浇筑：应采用较细骨料混凝土，并细心捣固，不要振动已装好的金属构件。门槽较高时，不要直接从高处下料，可以分段安装和浇筑。3.闸门安装完毕后，需作全行程启闭试验。有条件时，工作闸门应作动水启闭试验，事故闸门应作动水关闭试验。四、专题总结四、专题总结（1）主要题型 问答题、识图题。（2）问题与思路 问题：对施工现场不熟悉，具体技术工种施工不了解。思路：认真学习课件中老师讲解与描述，还可以在网上百度相关施工图片与视频介绍。课程总结：课程总结：以上五个专题部分题目的知识点分布、解答思路及得分点分析，大家不可只掌握浅显理论，而疏于题目的反复练习及深入理解；也不可单独分开来只看某一模块的题目，而疏于模块与模块之间在题目上的内在联系。案例分析题难度较大，但要相信我们专业的培训内容。在案例特训班学习的基础上，我们还安排了套卷练习提供大家进行学习成果测评，大家可以用来进一步查漏补缺学习。祝大家学有所得、学以致用、顺利通关！启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0启 晨 教 育 Q Q 6 2 4 6 1 9 1 6 0
