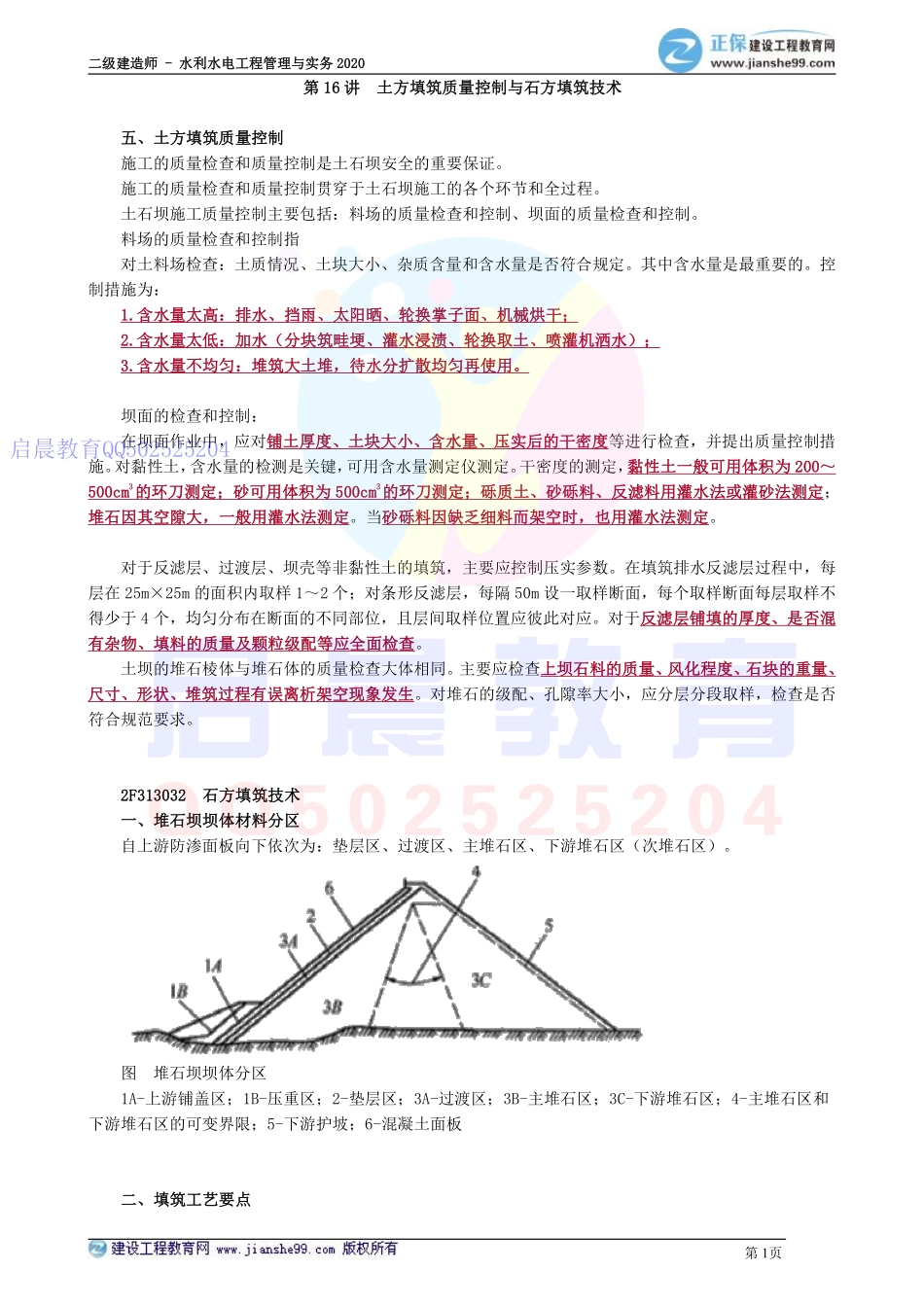

二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 1页第第 1616 讲讲土方填筑质量控制与石方填筑技术土方填筑质量控制与石方填筑技术五、土方填筑质量控制五、土方填筑质量控制施工的质量检查和质量控制是土石坝安全的重要保证。施工的质量检查和质量控制贯穿于土石坝施工的各个环节和全过程。土石坝施工质量控制主要包括：料场的质量检查和控制、坝面的质量检查和控制。料场的质量检查和控制指对土料场检查：土质情况、土块大小、杂质含量和含水量是否符合规定。其中含水量是最重要的。控制措施为：1.1.含水量太高：排水、挡雨、太阳晒、轮换掌子面、机械烘干；含水量太高：排水、挡雨、太阳晒、轮换掌子面、机械烘干；2.2.含水量太低：加水（分块筑畦埂、灌水浸渍、轮换取土、喷灌机洒水）；含水量太低：加水（分块筑畦埂、灌水浸渍、轮换取土、喷灌机洒水）；3.3.含水量不均匀：堆筑大土堆，待水分扩散均匀再使用。含水量不均匀：堆筑大土堆，待水分扩散均匀再使用。坝面的检查和控制：在坝面作业中，应对铺土厚度铺土厚度、土块大小土块大小、含水量含水量、压实后的干密度压实后的干密度等进行检查，并提出质量控制措施。对黏性土，含水量的检测是关键，可用含水量测定仪测定。干密度的测定，黏性土一般可用体积为黏性土一般可用体积为 200200500cm500cm3 3的环刀测定；砂可用体积为的环刀测定；砂可用体积为 500cm500cm3 3的环刀测定；砾质土、砂砾料、反滤料用灌水法或灌砂法测定的环刀测定；砾质土、砂砾料、反滤料用灌水法或灌砂法测定；堆石因其空隙大，一般用灌水法测定堆石因其空隙大，一般用灌水法测定。当砂砾料因缺乏细料而架空时，也用灌水法测定砂砾料因缺乏细料而架空时，也用灌水法测定。对于反滤层、过渡层、坝壳等非黏性土的填筑，主要应控制压实参数。在填筑排水反滤层过程中，每层在 25m25m 的面积内取样 12 个；对条形反滤层，每隔 50m 设一取样断面，每个取样断面每层取样不得少于 4 个，均匀分布在断面的不同部位，且层间取样位置应彼此对应。对于反滤层铺填的厚度反滤层铺填的厚度、是否混是否混有杂物、填料的质量及颗粒级配等应全面检查有杂物、填料的质量及颗粒级配等应全面检查。土坝的堆石棱体与堆石体的质量检查大体相同。主要应检查上坝石料的质量上坝石料的质量、风化程度风化程度、石块的重量石块的重量、尺寸尺寸、形状形状、堆筑过程有误离析架空现象发生堆筑过程有误离析架空现象发生。对堆石的级配、孔隙率大小，应分层分段取样，检查是否符合规范要求。2F3130322F313032石方填筑技术石方填筑技术一、堆石坝坝体材料分区一、堆石坝坝体材料分区自上游防渗面板向下依次为：垫层区、过渡区、主堆石区、下游堆石区（次堆石区）。图堆石坝坝体分区1A-上游铺盖区；1B-压重区；2-垫层区；3A-过渡区；3B-主堆石区；3C-下游堆石区；4-主堆石区和下游堆石区的可变界限；5-下游护坡；6-混凝土面板二、填筑工艺要点二、填筑工艺要点启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 2页1.垫层料的摊铺多用后退法（在压实层面上行驶）2.垫层料铺筑上游边线水平超宽一般为 2030cm3.坝料填筑宜采用进占法卸料（在松铺层面上行驶）三、堆石体的压实参数和质量控制要点三、堆石体的压实参数和质量控制要点堆石体的压实参数：碾重、铺层厚、碾压遍数、加水量碾重、铺层厚、碾压遍数、加水量1.一般堆石体最大粒径不应超过层厚的 2/3。2.堆石压实的质量指标，用压实重度换算的孔隙率 n 表示，现场堆石密实度检测主要采取试坑法试坑法。3.垫层料（包括周边反滤料）需作颗分、密度、渗透性、及内部渗透稳定性检查，检查稳定性的颗分取样部位为界面处。4.垫层料、反滤料级配控制的重点是控制加工产品的级配。四、土石坝施工质量控制四、土石坝施工质量控制土石坝施工质量控制的关键环节包括坝料质量控制和坝体质量控制等。1.坝料质量控制鉴别坝料质量，一方面应采取一定数量的代表样进行试验验证，同时也可采用目测方法现场鉴别坝料质量。坝料现场鉴别控制项目坝料类别鉴别项目防渗土料黏性土含水率、黏粒含量碎（砾）石土允许最大粒径、砾石含量、含水率反滤料、垫层料、排水料级配、含泥量、风化软弱颗粒含量过渡料级配、允许最大粒径、含泥量坝壳砾质土小于 5mm 含量、含水率坝壳砂砾土级配、砾石含量、含泥量2.坝体填筑质量控制防渗体压实控制指标采用干密度防渗体压实控制指标采用干密度、含水率或压实度含水率或压实度。反滤料反滤料、过渡料过渡料、垫层料及砂砾料的压实控制指垫层料及砂砾料的压实控制指标采用干密度或相对密度。堆石料的压实控制指标采用孔隙率。标采用干密度或相对密度。堆石料的压实控制指标采用孔隙率。坝体压实质量应以压实参数和指标检测相结合进行控制。堆石料、过渡料采用挖坑灌水（砂）法测灌水（砂）法测密度，试坑直径不小于坝料最大粒径的 23 倍，最大不超过 2m。试坑深度为碾压层厚试坑深度为碾压层厚。环刀法测密度时，应取压实层的下部；挖坑灌水法测密度时，应挖至层间结合面。特殊季节施工技术及要求：雨期施工，应检查施工措施落实情况。雨前雨前，应检查防渗体表面松土是否已平整和压实应检查防渗体表面松土是否已平整和压实、压光压光；雨后雨后复工前填筑面土料是否合格复工前填筑面土料是否合格。负温下施工应增加以下检查项目：（1）填筑面防冻措施。（2）坝基已压实土层冻结现象。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 3页（3）填筑面上的冰雪清除情况。（4）气温、土温、风速等观测资料。（5）春季应复查冻结深度以内的填土层质量。启晨教育QQ502525204
