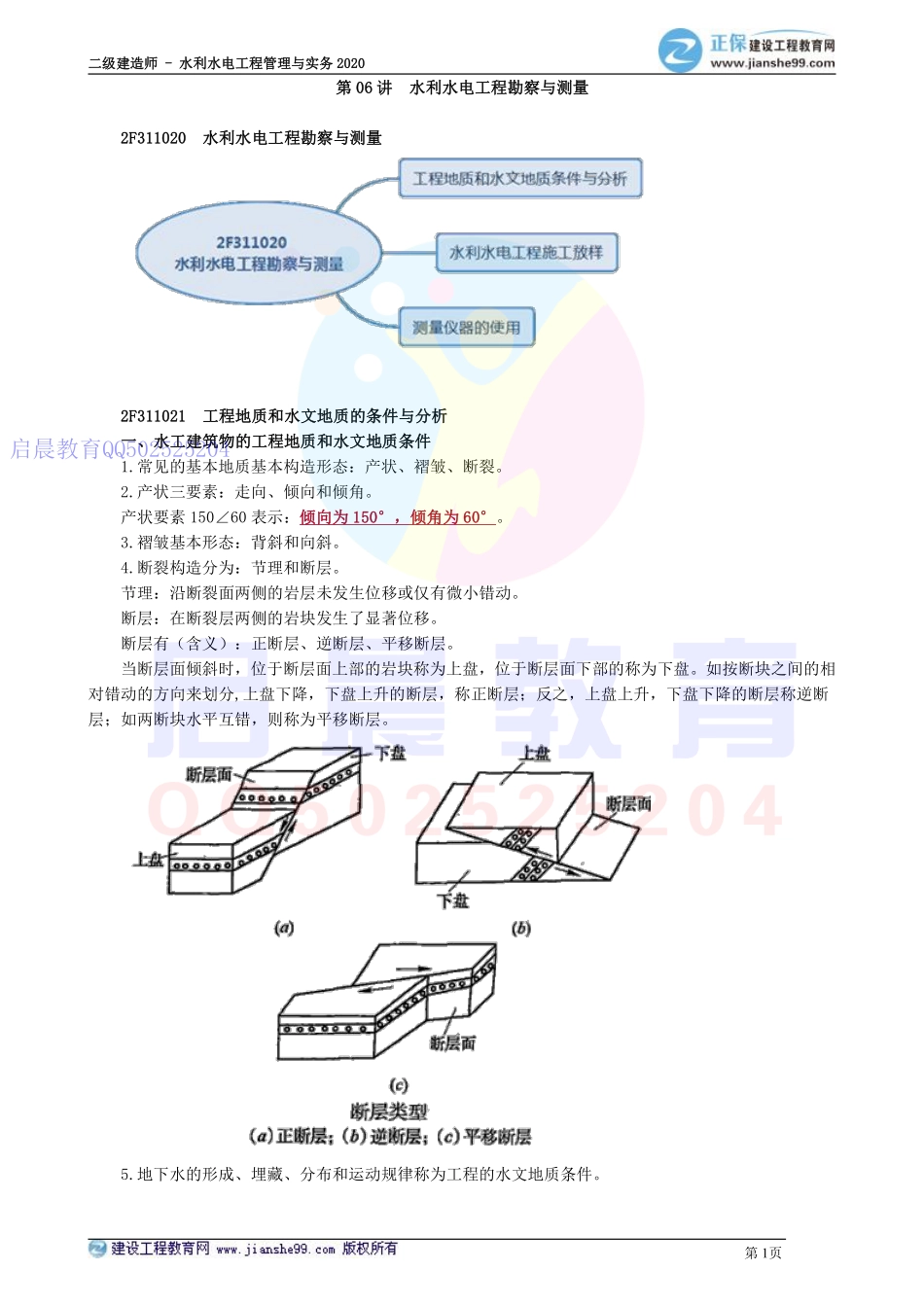

二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 1页第第 0606 讲讲水利水电工程勘察与测量水利水电工程勘察与测量2F3110202F311020水利水电工程勘察与测量水利水电工程勘察与测量2F3110212F311021工程地质和水文地质的条件与分析工程地质和水文地质的条件与分析一、水工建筑物的工程地质和水文地质条件一、水工建筑物的工程地质和水文地质条件1.常见的基本地质基本构造形态：产状、褶皱、断裂。2.产状三要素：走向、倾向和倾角。产状要素 15060 表示：倾向为倾向为 150150，倾角为，倾角为 6060。3.褶皱基本形态：背斜和向斜。4.断裂构造分为：节理和断层。节理：沿断裂面两侧的岩层未发生位移或仅有微小错动。断层：在断裂层两侧的岩块发生了显著位移。断层有（含义）：正断层、逆断层、平移断层。当断层面倾斜时，位于断层面上部的岩块称为上盘，位于断层面下部的称为下盘。如按断块之间的相对错动的方向来划分,上盘下降，下盘上升的断层，称正断层；反之，上盘上升，下盘下降的断层称逆断层；如两断块水平互错，则称为平移断层。5.地下水的形成、埋藏、分布和运动规律称为工程的水文地质条件。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 2页二、水利水电工程地质问题分析二、水利水电工程地质问题分析1.坝基稳定问题：渗透稳定、沉降稳定和抗滑稳定渗透稳定、沉降稳定和抗滑稳定。坝区渗漏：坝基渗漏和绕坝渗漏。2.边坡变形破坏主要有：松弛张裂、蠕动变形、崩塌、滑坡松弛张裂、蠕动变形、崩塌、滑坡等。3.软土基坑工程地质问题包括：土质边坡稳定和基坑降排水。4.解决边坡失稳的措施有：设置合理坡度、边坡护面、基坑支护、降低地下水位设置合理坡度、边坡护面、基坑支护、降低地下水位。软土基坑降排水的目的主要有：增加边坡的稳定性增加边坡的稳定性；对于细砂和粉砂土层的边坡对于细砂和粉砂土层的边坡，防止流砂和管涌的防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工。5.软土基坑开挖的降排水途径：明排法、人工降水（轻型井点或管井井点）。明排法：基坑地下水位超出基坑底面标高不大于 2.0m。井点降水：适用于黏土、粉质黏土、粉土地层等渗透系数小地层于黏土、粉质黏土、粉土地层等渗透系数小地层。管井法：含水层渗透系数宜大于 1.0m/d。6.渗透变形（渗透破坏）一般分为：管涌、流土、接触冲刷、接触管涌或接触流土。三、施工地质工作三、施工地质工作1.水利水电工程施工地质工作应遵循“全程跟踪、动态控制、信息管理、及时反馈全程跟踪、动态控制、信息管理、及时反馈”的原则。2.施工地质工作应进行地质巡视与观测，填写“施工地质巡视卡施工地质巡视卡”和和“施工地质日志施工地质日志”。施工地质巡视卡应记录巡视中发现的可能影响工程施工期或运行期安全与稳定的地质内容，并提出观测、取样、试验、编录、测绘及预报工作的建议。对重要地质现象的地质描述卡片、素描图、影像资料，应作为施工地质巡视卡的附件存档。施工地质日志应及时记载施工地质日常工作事项、技术问题讨论意见及结论、工程处理措施及实施情况，以及工程重大事项。3.地质编录的测图方法宜采用方格网法、丈量法或视距法方格网法、丈量法或视距法。2F3110222F311022测量仪器的使用测量仪器的使用一、常用测量仪器及作用一、常用测量仪器及作用1.水准仪及水准测量水准仪按精度不同划分为 4 个等级，分为普通水准仪普通水准仪（DS3DS3、DS10DS10）和精密水准仪和精密水准仪（DS05DS05、DS1DS1）。普通水准仪用于国家三三、四等四等水准及普通水准测量。精密水准仪用于国家一、二等精密水准测量和精密工程测量（精密施工放样精密施工放样、建筑物变形观测建筑物变形观测）。D 表示：大地测量；S 表示：水准仪。数字表示仪器精度。如如 3 3表示：每公里往返测量高差中数的偶然中误差为正负表示：每公里往返测量高差中数的偶然中误差为正负 3mm3mm。水准仪主要部件有望远镜、水准器（包括管水准器、圆水准器）及基座望远镜、水准器（包括管水准器、圆水准器）及基座三个主要部分组成。使用步骤：（1）仪器安置与粗略整平（圆水准器的气泡居中）（2）瞄准（3）精确整平和读数（水准管的水泡居中）微倾水准仪启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 3页自动安平水准仪三、四等水准测量或普通水准测量所使用的水准尺尺长为三、四等水准测量或普通水准测量所使用的水准尺尺长为 3m3m。测量时。要做到：随测、随记、随算。我国水准测量按精度分为一、二、三、四等，统称为国家水准测量。其中一、二等水准网是国家高程控制网的基础。判断测量成果是否存在错误及是否符合精度要求，可以采用改变仪器高程法或双面尺法校核误差是否在允许范围内。水准测量误差的来源：（1）仪器误差。包括仪器校正不完善的误差、对光误差、水准尺误差等。（2）观测误差。包括整平误差、视差、照准误差、估读误差、水准尺竖立不直误差等。（3）外界条件影响。包括仪器升降误差、尺垫升降误差、地球曲率影响、大气折光影响。2.经纬仪及其应用经纬仪包括水平角测量和竖直角测量水平角测量和竖直角测量，也可以用于低精度测量中的视距测量低精度测量中的视距测量。经纬仪按精度不同分为：DJ07、DJ1、DJ2、DJ6、DJ30。D 表示大地测量；J 表示经纬仪。数字表示仪器精度。数字 07、1、2、6、30 表示该仪器精度，为一测回方向中误差的秒数。测角的方法有回测法、全圆测回法。水平角测量步骤包括仪器安置（对中、整平）、测角。误差来源有仪器误差、观测误差（对中、整平、目标偏心、照准、读数等误差）和外界条件的影响等。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 4页光学经纬仪电子经纬仪3.距离量测及直线定向标准方向有真子午线、磁子午线、坐标纵轴等。二、测量误差分类二、测量误差分类误差分类：系统误差、偶然误差、粗差。注意每种误差的内涵。系统误差：出现的误差在符号和数值大小上都相同，或按一定的规律变化一定的规律变化，这种误差称为“系统误差”。偶然误差：误差出现的符号和数值大小都不相同，从表面上看没有任何规律没有任何规律，这种误差称为“偶然误差”粗差：由于观测者观测者粗心或者受到干扰造成的错误，如测错、记错、算错等。实际工作中，通过中误差中误差、相对误差相对误差、允许误差允许误差（极限误差极限误差）等指标衡量测量的精度以及成果是否满足规定的要求。2F3110232F311023水利水电工程施工放样水利水电工程施工放样一、基础知识一、基础知识1.地面 A、B、C 三点，已知 A 点位置（坐标）和高程时，通过测量三点之间的水平距离水平距离、水平角及高水平角及高差差，可确定其余点的位置和高程。2.地形图比例尺分类：1：500、1：1000、1：2000（以上水工设计需要）、1：5000、1：10000（以上工程布置及地质勘探需要）为大比例尺；1：25000（以上计算水库库容需要）、1：50000、1：100000启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 5页（以上流域规划需要）为中比例尺；1：250000、1：500000、1：1000000 为小比例尺。二、施工放样二、施工放样1.单项工程完工时，应对水工建筑物过流部位、重要隐蔽工程、建筑物的各种重要孔（洞）的几何形体以及金属结构与机电设备安装工程等进行竣工测量。2.施工放样：将设计图纸上工程建筑物的平面位置、形状和高程，用一定的仪器和方法测设到实地上的测量工作。3.施工放样的原则：“由整体到局部由整体到局部”“”“先控制、后碎部先控制、后碎部”4.施工控制网分为平面控制网和高程控制网。5.平面控制网的建立，可采用全球定位测量（GPS）、三角形网测量和导线测量等方法。平面控制网宜布设为全球定位系统（GPS）网、三角形网或导线网。GPS 网、三角形网和导线网应按二等、三等、四等、五等划分。6.高程控制网是施工测量的高程基准，其等级划分为二等、三等、四等、五等二等、三等、四等、五等。布设髙程控制网时，首级网应布设成环形网首级网应布设成环形网，加密网宜布设成附合路线或结点网。7.对高程放样中误差应不大于高程放样中误差应不大于 10mm10mm 的部位，应采用水准测量法水准测量法。启晨教育QQ502525204
