兰州奥体中心预制看台板生产技术研究.pdf

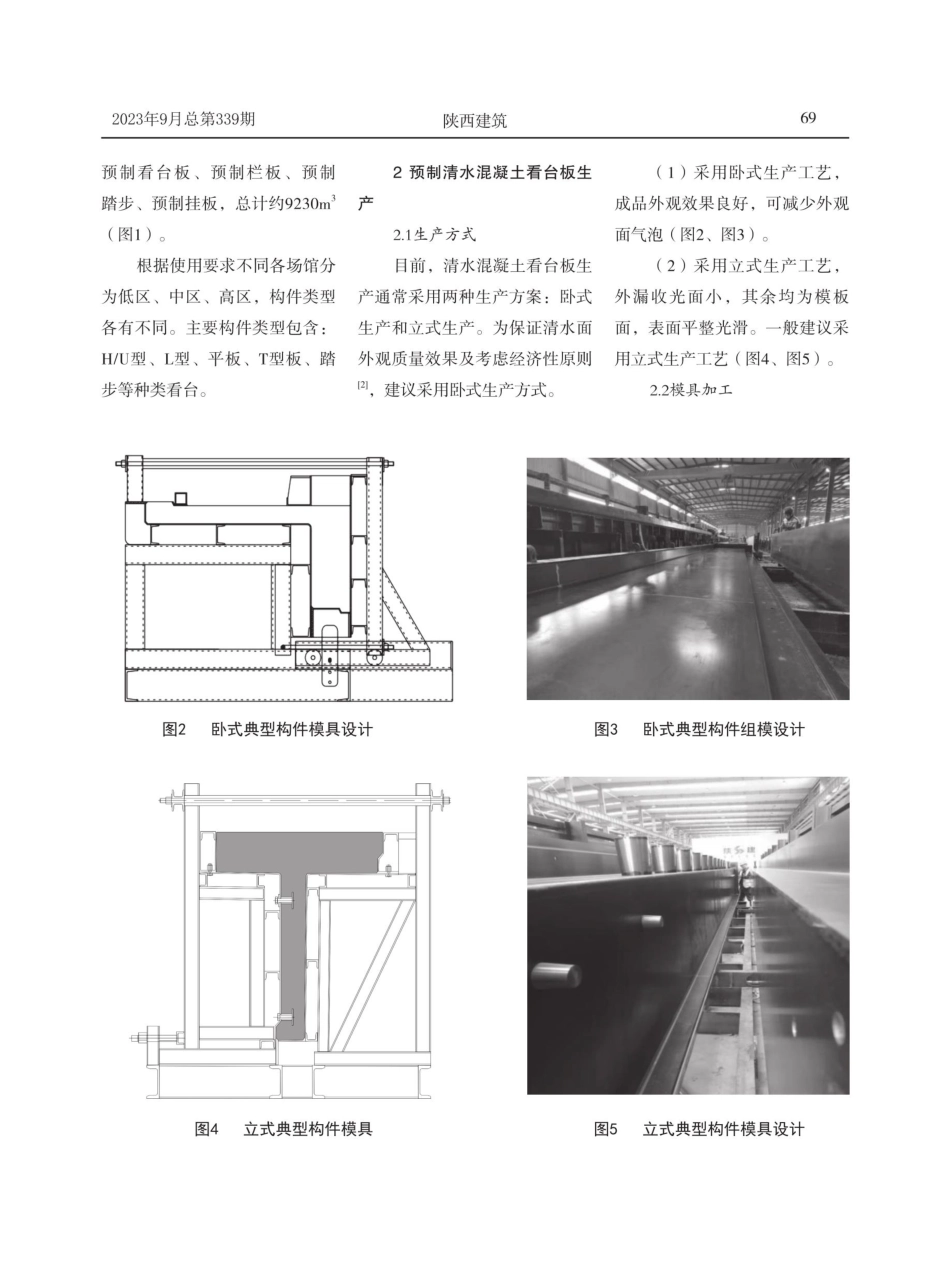

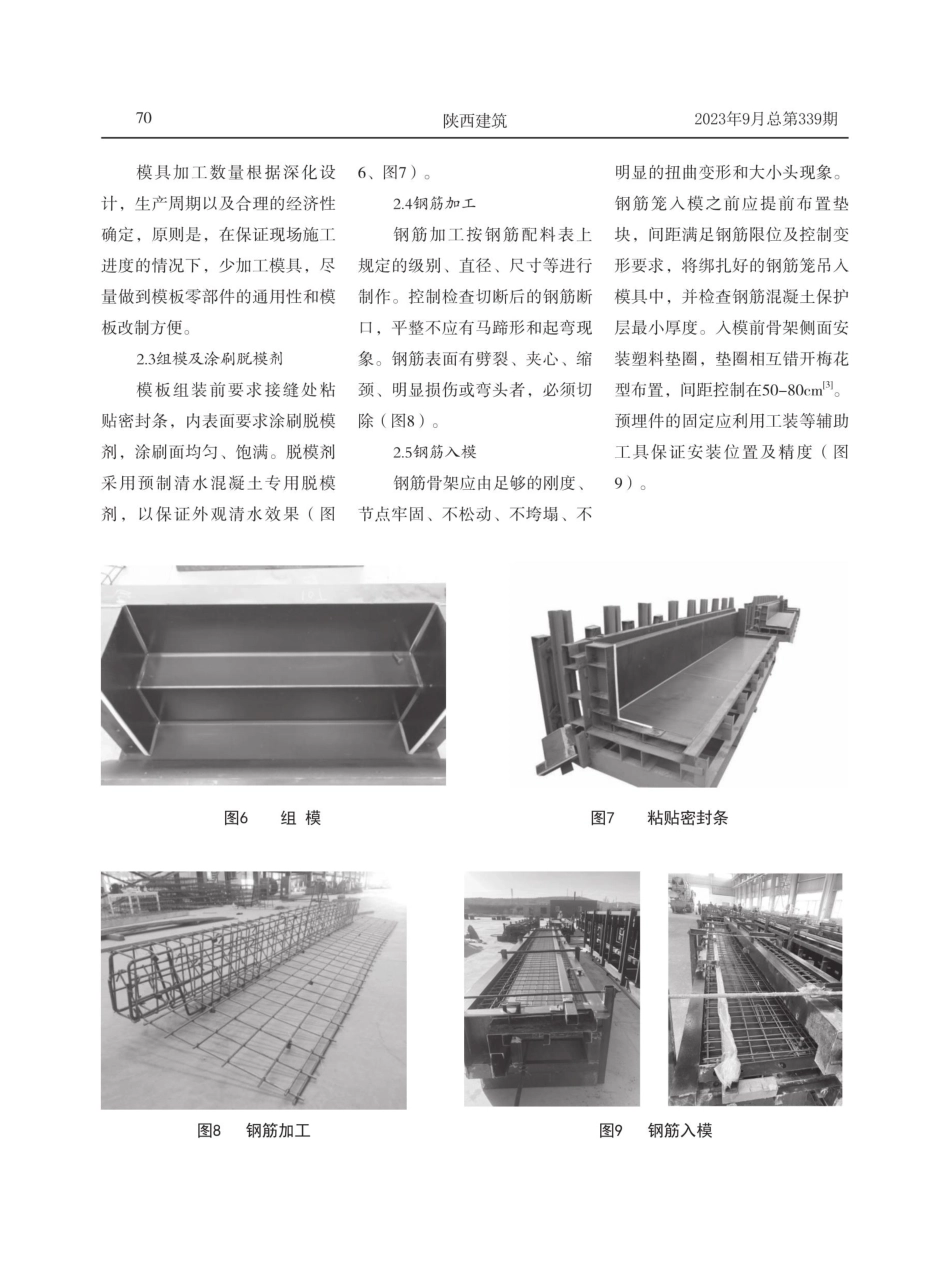

68陕西建筑2023年9 月总第3 3 9 期兰州奥体中心预制看台板生产技术研究程冰，谭小洁，王芸爽，张彦，张旭（陕西建工新型建材有限公司西安7 1 2 0 3 4）摘要：本文主要以兰州奥体中心项目为背景，通过对清水混凝土预制看台板生产工艺及质量控制进行研究，总结出一套完整的预制清水混凝土看台板生产管理工艺，为同类型项目施工提供技术与经验。关键词：预制看台板；生产；质量中图分类号：TU71文献标识码：A0引言近年来，在国家大力提倡文化体育事业建设的背景下，各种大型体育场馆工程的建设日益增多。预制清水混凝土看台板也相继得到广泛应用。与现浇混凝土看台板相比，采用预制清水混凝土看台板具有减少现场湿作业量、节约材料、施工速度快、外观质量和耐久性好、颜色均匀一致、尺寸偏差小、缩短工期、经济和社会环境效益好等优势。1工程概况兰州奥体中心项目是甘肃省首个装配式结构体育场馆，位于兰州市七里河区崔家大滩片区，总建筑面积4 6 3 9 1 0 m。本工程设计使用年限为5 0 年，体育建筑等图1兰州奥体中心示意图级为甲级大型体育场，座位规模为6 0 0 0 0 座。其中体育场馆、游泳场馆、综合场馆采用装配式构件。本项目中采用的预制构件有作者简介：程冰，本科，助理工程师，主要研究方向：装配式建筑。2023年9 月总第3 3 9 期陕西建筑69预制看台板、预制栏板、预制踏步、预制挂板，总计约9 2 3 0 m3(图1)。根据使用要求不同各场馆分为低区、中区、高区，构件类型各有不同。主要构件类型包含：H/U型、L型、平板、T型板、踏步等种类看台。2预制清水混凝土看台板生产2.1生产方式目前，清水混凝土看台板生产通常采用两种生产方案：卧式生产和立式生产。为保证清水面外观质量效果及考虑经济性原则2，建议采用卧式生产方式。（1）采用卧式生产工艺，成品外观效果良好，可减少外观面气泡（图2、图3）。（2）采用立式生产工艺，外漏收光面小，其余均为模板面，表面平整光滑。一般建议采用立式生产工艺（图4、图5）。2.2模具加工口图2卧式典型构件模具设计图3卧式典型构件组模设计图4立式典型构件模具图5立式典型构件模具设计70陕西建筑2023年9 月总第3 3 9 期模具加工数量根据深化设计，生产周期以及合理的经济性确定，原则是，在保证现场施工进度的情况下，少加工模具，尽量做到模板零部件的通用性和模板改制方便。2.3组模及涂刷脱模剂模板组装前要求接缝处粘贴密封条，内表面要求涂刷脱模剂，涂刷面均匀、饱满。脱模剂采用预制清水混凝土专用脱模剂，以保证外观清水效果（图6、图7)。2.4钢筋加工钢筋加工按钢筋配料表上规定的级别、直径、尺寸等进行制作。控制检查切断后的钢筋断口，平整不应有马蹄形和起弯现象。钢筋表面有劈裂、夹心、缩颈、明显损伤或弯头者，必须切除（图8)。2.5钢筋入模钢筋骨架应由足够的刚度、节点牢固、不松动、不垮塌、不明显的扭曲变形和大小头现象。钢筋笼入模之前应提前布置垫块，间距满足钢筋限位及控制变形要求，将绑扎好的钢筋笼吊人模具中，并检查钢筋混凝土保护层最小厚度。人模前骨架侧面安装塑料垫圈，垫圈相互错开梅花型布置，间距控制在5 0-8 0 cml。预埋件的固定应利用工装等辅助工具保证安装位置及精度（图9)。图6组模图7粘贴密封条图8钢筋加工图9钢筋入模2023年9 月总第3 3 9 期陕西建筑712.6混凝土浇筑、振捣采用附着式振捣棒进行振捣，侧模处安装振动器。按顺序推进，振捣时不得碰撞和干扰预埋件。浇筑时落料高度不宜大于60cm，以混凝土表面停止沉落或沉落不明显、混凝土表面汽泡不再显著发生、混凝土将模板边角部位充实并有灰浆出现时为宜(图1 0、图1 1)。2.7养护为了有效地达到混凝土清水效果，为加快模板周转，本工程构件采用统一的蒸养制度：静停1h+升温2 h+恒温3 h+降温2 h，最高温度6 5，升温时间随气温不同调整。构件成型后用蒸汽罩将构件严密包裹、通汽养护。构件外露表面应采取措施防止冷凝水携带杂质污染颜色（图1 2）。2.8构件起吊、堆放混凝土强度达到设计强度的7 5%时出模。拆模前，必须把支撑、紧固件及所有固定预埋件的螺栓去除。堆放时，每垛板最下面的一块用长方混凝土垫块垫实，其它板间可用1 0 cm的木方垫起，木方与板的外表面用聚苯等不污染板表面的材料隔离。图1 0混凝土浇筑图1 1混凝土振捣混凝土养护温度折线图温度（）7060504030201000恒温升温2图1 2混凝土养护温度折线图隆温6一温度(）810时间(h)图1 3构件堆放示意图722.9成品保护预制看台板脱模翻转晾干后，喷涂或涂刷专用防护剂两遍，两遍间隔时间大于1 小时。防止板面污染，垫木必须用白色苯板或薄膜包裹隔开、板上不得放脏物、起重设备不得滴油、操作工人不得戴脏手套（特别不能戴有油的手套）接触板面，必要时加以覆盖等。将直接接触地面的看台板用木支架支撑，防止泥土和污水污染 4（图1 4）。3预制清水混凝土看台板质量控制3.1质量控制要点清水混凝土构件质量标准要求高，在保证模板、钢筋和混凝土等分项质量的基础上，主要通过质量策划和科学管理，严格控制构件生产环节各工序质量，制定专项质量控制技术措施，加强陕西建筑检查，保证生产全过程稳定和可控。3.2生产过程质量控制（1）模板工程质量控制严格执行模板工程规范，保证钢模板及其支撑有足够的强度、刚度和稳定性。模板内侧要平整，接缝严密，不漏浆。隔离剂的品种和涂刷方法应符合施工方案的要求。隔离剂不得影响结构性能及装饰施工；不得沾污钢筋、预应力筋、预埋件和混凝土接槎处；不得对环境造成污染。（2）混凝土工程质量控制预制看台板混凝土施工是实现清水效果的关键过程，要求混凝土拌合物质量必须稳定均匀，混凝土的高品质在较大程度上依赖其组成材料的质量，针对看台板的质量要求对混凝土材料的质2023年9 月总第3 3 9 期量指标进行合理的选择，严格控制混凝土落度，保证了混凝土质量的稳定性。（3）构件成型抹面质量控制构件的成型面同样要求表面质量光滑、致密，在混凝土浇筑完成后，需要对混凝土表面进行抹面、压光。压面时以模板顶边为参照，控制标高，清理干净周边，将表面的凹陷、砂眼、麻面、气泡等压平抹光，同时要用力搓揉，使混凝土的面层与内部紧密结合。压完后及时用苦盖覆盖防止脱水，苦布四周压实交给测温人员养护。3.3成品质量控制预制看台板成品保护是一项重要内容，预制清水混凝土看台板不应出现露筋、气泡、蜂窝、孔洞、夹渣、疏松等质量缺陷。C24CYLCa142图1 4木支撑架保护2023年9 月总第3 3 9 期陕西建筑73要求对其成品保护进行重点管理，避免人为因素导致看台板外观质量缺陷。混凝土看台板拆模应根据同条件试块强度报告和有关规范的要求进行，防止拆模过早。在看台板的吊环上拴系索具，禁止为吊装方便随意绑扎。看台板吊装就位要缓慢，防止构件磕碰损伤。采用看台板之间垫木楔子的方法运输。看台板装车后，用结实的尼龙绳与车体绑扎牢固，防止损伤看台板，用塞木条的方法调整其与框架的间隙。运输时尽量减少看台板的多层码放。运输车辆尽量慢行、行走固定线路，防止车体颠簸，损伤看台板。4结语采用预制清水混凝土看台板可实现多种类型或跨度的看台板共用同一套模具，降低成本，提高工作效率，最大程度地保证混凝土的外观效果，确保构件质量。参考文献1张朝阳.国家体育场预制看台板质量控制和安装方案研究D北京：清华大学,2 0 1 2.2阳小泉,刘国银.西安奥体中心体育馆超长预制清水混凝土看台设计研究 J.建筑结构,2 0 2 2,5 1(0 1):7-1 1.3王芸爽,南凯,骆千千等.沣东足球场预制清水看台板技术 J.陕西建筑,2 0 2 1(3 1 2):9 0-9 4.4张磊,崔国静,王辉等.预制清水混凝土看台板技术在大型体育场馆中的应用 J.陕西建筑,2 0 2 1(1 2):7 5-8 2.5GB50204-2015.混凝土结构工程施工质量验收规范 S.
