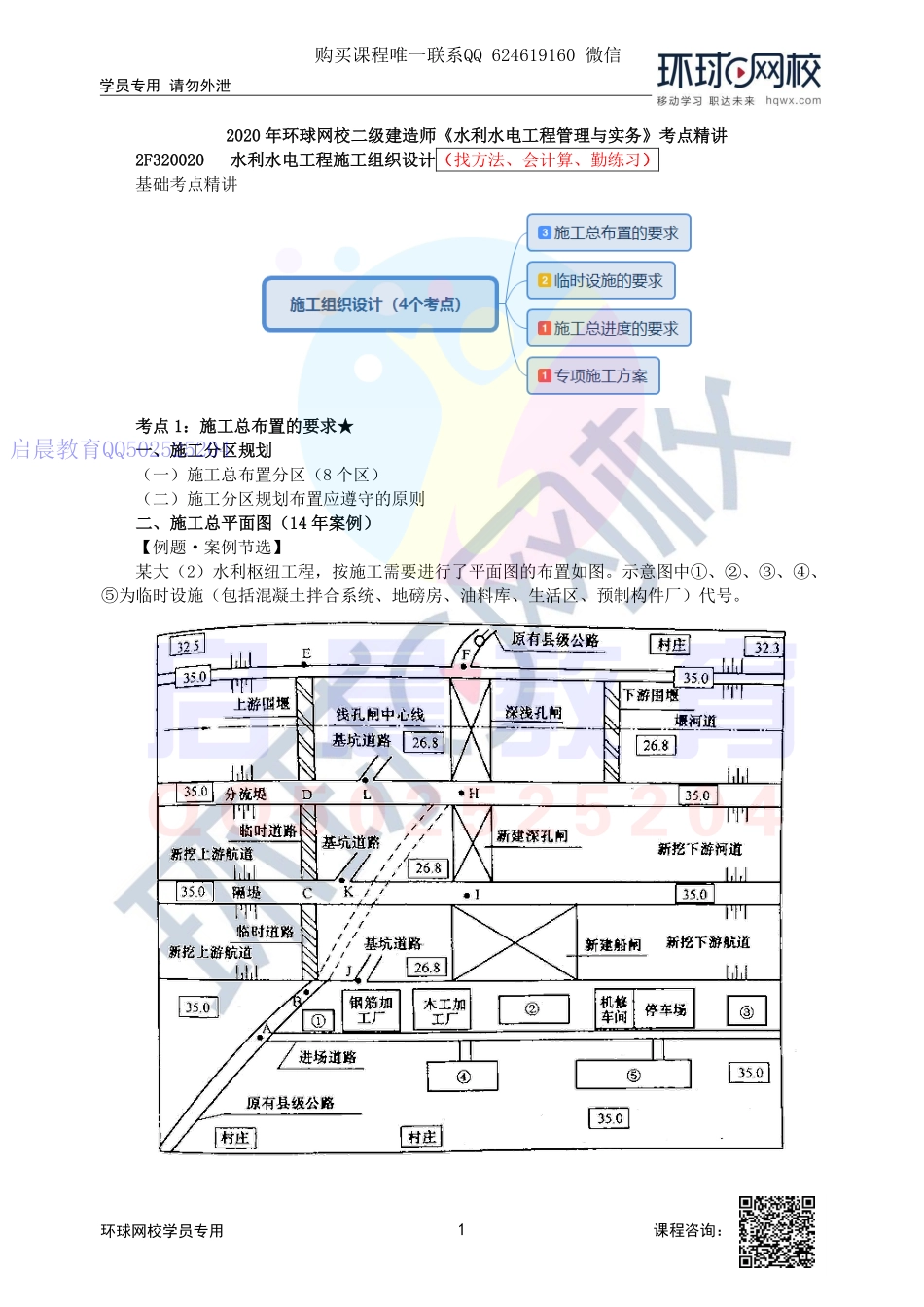

1 学员专用 请勿外泄 课程咨询：环球网校学员专用 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 2F320020 水利水电工程施工组织设计2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 2F320020 水利水电工程施工组织设计（找方法、会计算、勤练习）基础考点精讲 考点 1：施工总布置的要求 一、施工分区规划 考点 1：施工总布置的要求 一、施工分区规划（一）施工总布置分区（8 个区）（二）施工分区规划布置应遵守的原则 二、施工总平面图（14 年案例）二、施工总平面图（14 年案例）【例题案例节选】某大（2）水利枢纽工程，按施工需要进行了平面图的布置如图。示意图中、为临时设施（包括混凝土拌合系统、地磅房、油料库、生活区、预制构件厂）代号。购买课程唯一联系QQ 624619160 微信启晨教育QQ502525204 2 学员专用 请勿外泄 课程咨询：环球网校学员专用 【问题】按照合理布置的原则，指出示意图中代号、所对应的临时设施名称。【参考答案】所对应的临时设施名称：地磅房；所对应的临时设施名称：混凝土拌合系统；所对应的临时设施名称：油料库；所对应的临时设施名称：预制构件厂；所对应的临时设施名称：生活区。布置要点：1.木材加工厂、钢材加工厂集中布置；2.混凝土拌合系统集中布置、运输短、靠近施工区；3.危险品远离生产生活区；4.生活办公区与生产区明显区分；5.地磅房场内外道路衔接处。考点考点 2 2：临时设施的要求：临时设施的要求 一、临时设施设计的主要内容一、临时设施设计的主要内容 水利水电工程施工临时设施是指为辅助主体工程施工所必须修建的生产和生活用临时性工程。主要包括：导流工程、施工交通工程、施工场外供电工程、施工房屋建筑工程以及其他施工临时工程。二、主要施工工厂设施二、主要施工工厂设施 1.砂石料加工系统 砂石加工厂通常有破碎、筛分、制砂等车间和堆场组成，同时还设有供配电、给水排水和污水处理等辅助设施。砂石料加工系统生产规模可按毛料处理能力划分为特大型、大型、中型、小型，划分标准见表。砂石料加工系统生产规模划分标准 类型 砂石料加工系统处理能力（t/h）特大型 1500 大型 500，1500 中型 120，500 小型 120 2.混凝土生产系统（1）能力计算 系统规模应满足质量、品种、出机口温度和浇筑强度的要求，单位小时生产能力可按月高峰强度计算，月有效生产时间可按 500h 计，不均匀系数按 1.5 考虑。P=KhQm/（MN）式中 P混凝土系统所需小时生产能力（m3/h）；Qm高峰月混凝土浇筑强度（m3/月）；M月工作日数（d），一般取 25d;N日工作时数（h），一般取 20h；Kh时不均匀系数，一般取 1.5。（2）能力校核（最大仓面入仓强度要求）按施工分块仓面强度计算法对混凝土生产系统规模进行核算：启晨教育QQ502525204 3 学员专用 请勿外泄 课程咨询：环球网校学员专用 PK（F）max/（t1-t2）t2=Lmax/v+t3（F）max=（F11+F22+Fnn）max K浇筑生产不均匀系数（一般为 1.11.2）；F1同时开仓浇筑的各块面积（）；1同时开仓浇筑的各块浇筑层厚度(m)；t1混凝土初凝时间(h)；t2混凝土从拌合楼至最远浇筑点的运输时间；Lmax从拌合楼到浇筑点最长运距(km);混凝土运输工具的平均行驶速度(km/h);t3从运输工具吊运混凝土料罐到浇筑地点的时间(h)。（3）规模划分 混凝土生产系统规模按生产能力可划分为特大型、大型、中型、小型，划分标准见表。混凝土生产系统规模划分标准 类型 设计生产能力（m/h）特大型 480 大型 480 180 中型 180 45 小型 45 3.混凝土制冷（热）系统 混凝土制冷系统 主要考虑采用集料堆场降温、冷水拌合、加冰搅拌、预冷集料等，一般不把胶凝材料（水泥、粉煤灰等）选作预冷材料。预冷集料是降低混凝土温度的有效措施，常用的集料预冷有：水冷法；风冷法；真空汽化法；液氮预冷法。混凝土制热系统 提高混凝土拌合料温度宜用热水拌合，若加热水拌合不能满足要求，方可考虑加热集料，水泥不应直接加热。常识 低温季节混凝土施工气温标准为，当日平均气温连续 5d 稳定在 5以下或最低气温连续 5d 稳定在3以下时，应按低温季节进行混凝土施工。4.机械修配及综合加工系统 综合加工厂是由混凝土预制构件厂、钢筋加工厂和木材加工厂等组成；机械修配厂的厂址应靠近施工现场。5.施工供电系统（三类负荷）（16、14 年选择）负荷 一类 井、洞内的照明、排水、通风和基坑内的排水、汛期的防洪、泄洪设施以及医院的手术室、急诊室、重要的通信站 二类 除隧洞、竖井以外的土石方开挖施工，混凝土浇筑施工，混凝土搅拌系统，制冷系统，供水系统，供风系统，混凝土预制构件厂等主要设备 三类 木材加工厂、钢筋加工厂的主要设备 砂石加工系统、金属结构及机电安装、机修系统、施工照明等主要设备中，部分属二类负荷，部分属三类负荷。启晨教育QQ502525204 4 学员专用 请勿外泄 课程咨询：环球网校学员专用 【例题单选】混凝土生产系统规模按生产能力划分，当其设计生产能力为 110m/h，其规模类型为（）。A.特大型 B.大型 C.中型 D.小型【答案】C【解析】当混凝土生产系统的设计生产能力在180，45m3/h 时，其类型为中型。【例题单选】下列水利水电工程施工现场供电部位的负荷中，不属于一类负荷的是（）。【2016】A.基坑内排水设施 B.汛期防洪设施 C.金属结构及机电安装设备 D.井内通风系统【答案】C【解析】一类负荷主要有井、洞内的照明、排水、通风和基坑内的排水、汛期的防洪、泄洪设施以及医院的手术室、急诊室、重要的通信站以及其他因停电即可能造成人身伤亡或设备事故引起国家财产严重损失的重要负荷。【例题案例节选】施工单位根据水利水电工程施工组织设计规范（SL303-2017），先按高峰月浇筑强度初步确定了混凝土生产系统规模，同时又按平层浇筑法计算公式 PKF/（t1-t2）复核了混凝土生产系统的小时生产能力；【问题】指出事件中计算公式中字母的含义。【参考答案】P：混凝土系统小时生产能力（m3/h）；K：浇筑生产不均匀系数；F：最大混凝土块的浇筑面积（）；：最大混凝土块的浇筑分层厚度（m）；t1：混凝土的初凝时间（h）；t2：混凝土从拌合楼至最远浇筑点的运输距离（h）。启晨教育QQ502525204
