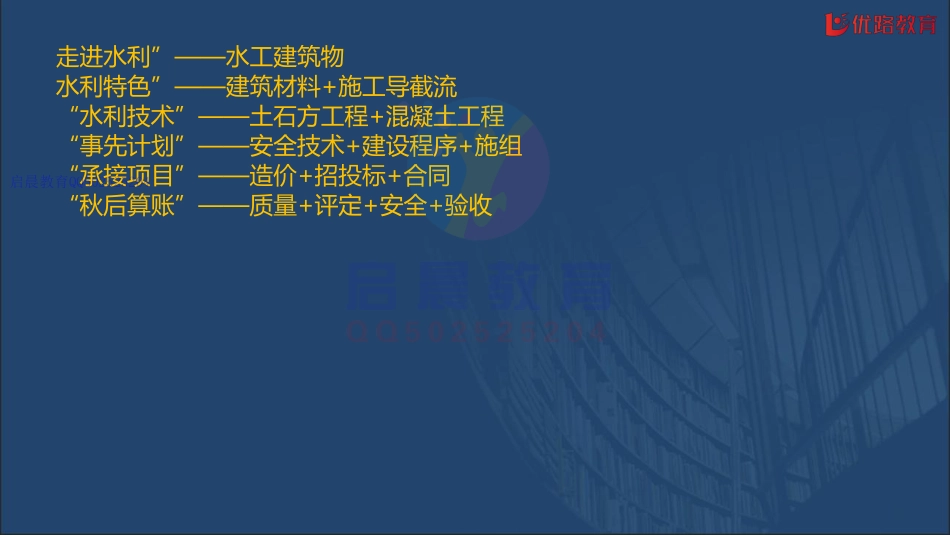

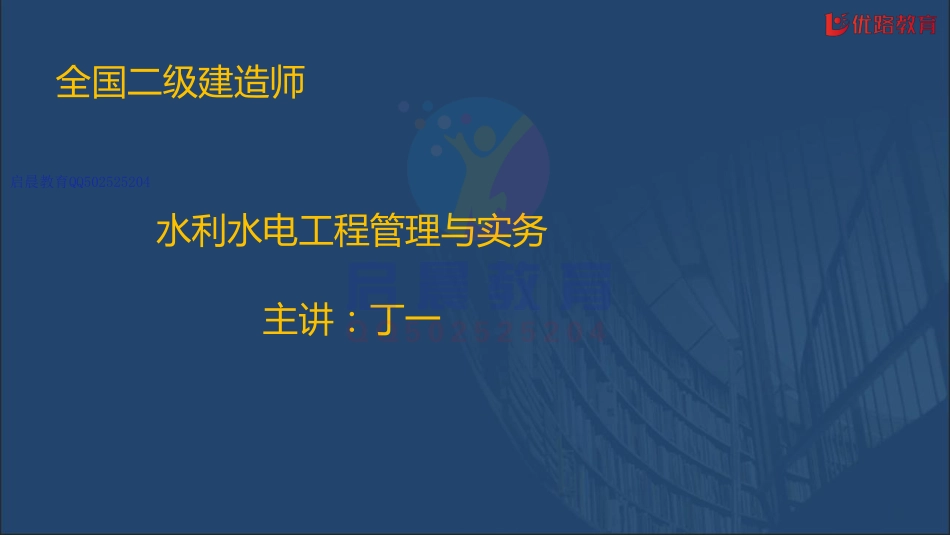

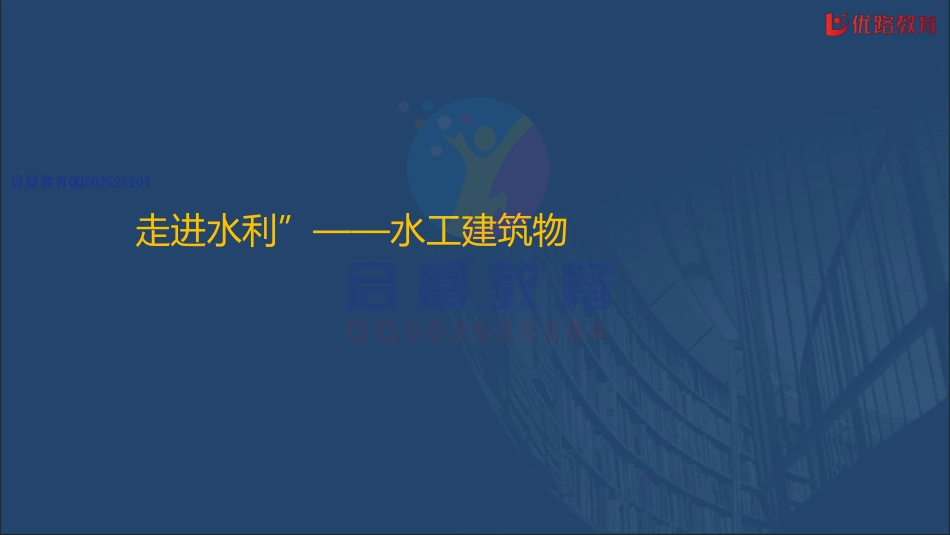

全国二级建造师水利水电工程管理与实务主讲：丁一启晨教育QQ502525204走进水利”水工建筑物水利特色”建筑材料+施工导截流“水利技术”土石方工程+混凝土工程“事先计划”安全技术+建设程序+施组“承接项目”造价+招投标+合同“秋后算账”质量+评定+安全+验收启晨教育QQ502525204走进水利”水工建筑物启晨教育QQ5025252042F311000 水利水电工程建筑物及建筑材料2F311010 水利水电工程建筑物的类型及相关要求2F311011 水利水电工程建筑物的类型考点1：碾压式土石坝最常见，它是用适当的土料分层堆筑，并逐层加以压实（碾压）而成的坝。它又可分为三种：（1）均质坝。（2）土质防渗体分区坝。包括黏土心墙坝和黏土斜墙坝。（3）非土料防渗体坝。启晨教育QQ502525204考点2：土石坝的构造及作用土石坝的基本剖面是梯形。启晨教育QQ502525204考点3：防渗体土坝防渗体主要有心墙、斜墙、铺盖、截水墙等。设置防渗设施的作用是：减少通过坝体和坝基的渗流量；降低浸润线，增加下游坝坡的稳定性；降低渗透坡降，防止渗透变形。考点4：土石坝的护坡与坝坡排水（1）土石坝的护坡形式有：草皮、抛石、干砌石、浆砌石、混凝土或钢筋混凝土、沥青混凝土或水泥土等。作用是防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。（2）坝坡排水。为了防止雨水冲刷下游坝坡，常设纵横向连通的排水沟。启晨教育QQ502525204考点5：坝体排水（1）排水设施形式有贴坡、棱体、褥垫、管式和综合式排水。坝体排水的作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。贴坡排水。贴坡排水顶部应高于坝体浸润线的逸出点，构造简单、便于维修，但不能降低浸润线，且易因冰冻而失效，常用于中小型工程下游无水。启晨教育QQ502525204棱体排水。棱体排水可降低浸润线，防止坝坡冻胀和渗透变形，保护下游坝脚不受尾水淘刷，多用于河床部分（有水）的下游坝脚处。应避免棱体排水上游坡脚出现锐角，顶宽不得小于1.0m。（2）反滤层。设置23层粒径不同的砂石料。材料粒径沿渗流方向由小到大排列。启晨教育QQ502525204考点5：重力坝的构造及作用启晨教育QQ5025252041、坝顶构造。坝顶应高于校核洪水位，坝顶上游防浪墙顶的高程应高于波浪顶高程。2、重力坝的防渗与排水设施为了减小坝体的渗透压力，靠近上游坝面设置排水管幕。3、重力坝的分缝与止水为了满足施工要求，防止由于温度变化和地基不均匀沉降导致坝体裂缝，在坝内需要进行分缝。启晨教育QQ502525204（1）横缝。与坝轴线垂直。永久性横缝可兼作沉降缝和温度缝，缝面常为平面。当不均匀沉降较大时，需留缝宽12cm，缝间用沥青油毡隔开，缝内须设置专门的止水。临时性横缝缝面设置键槽，埋设灌浆系统。（2）纵缝。平行于坝轴线方向，其作用是为了适应混凝土的浇筑能力、散热和减小施工期的温度应力。按布置形式可分为铅直缝、斜缝和错缝。（3）水平施工缝水平施工缝是新老混凝土的水平结合面。混凝土浇筑前，必须清除老混凝土面浮碴，并凿毛，用压力水冲洗，再铺一层23cm的水泥砂浆，然后浇筑。4、坝内廊道（1）基础灌浆廊道。基础灌浆廊道设置在上游坝踵处。（2）坝体检修和排水廊道。启晨教育QQ502525204启晨教育QQ502525204考点6：扬压力包括上浮力及渗流压力。上浮力是由坝体下游水深产生的浮托力；渗流压力是在上、下游水位差作用下，水流通过基岩节理、裂隙而产生的向上的静水压力。考点7：拱坝。轴线为弧形，能将上游的水平水压力变成轴向压应力传向两岸，主要依靠两岸坝肩维持其稳定性；拱坝是超静定结构，有较强的超载能力。启晨教育QQ502525204考点8：水闸的组成及作用1、按闸室结构形式可分为开敞式水闸和涵洞式水闸。（1）开敞式水闸。当引（泄）水流量较大、渠堤不高时，常采用。（2）涵洞式水闸。主要建在渠堤较高、引水流量较小的渠堤之下。根据水力条件的不同，涵洞式可分为有压和无压两种。启晨教育QQ5025252042、水闸的组成部分及其作用水闸由闸室和上、下游连接段三部分组成。启晨教育QQ5025252043、平底板：整体式（地质差）、分离式（地质好）。4、上游连接段。由铺盖、护底、护坡及上游翼墙组成。（1）铺盖。作用主要是延长渗径长度以达到防渗目的，应不透水，兼有防冲。（2）护底与护坡。作用是防止水流对渠（河）底及边坡的冲刷。5、下游连接段（1）护坦（消力池）。承受高速水流的冲刷、水流脉动压力和底部扬压力的作用。缝的位置如在闸基防渗范围内，缝中应设止水。（2）海漫与防冲槽。作用是继续消除水流余能，调整流速分布，确保下游河床免受有害冲刷。海漫要求：表面粗糙，消除余能；透水性好；具有一定的柔性，能够适应河床变形。启晨教育QQ502525204考点9：水泵的分类及性能水泵按作用原理可分为叶片泵、容积泵和其他类型泵三大类。叶片泵分为离心泵、轴流泵和混流泵。叶片泵的性能参数：（1）扬程。水泵铭牌上所标出的扬程是这台泵的设计扬程，即相应于通过设计流量时的扬程，又称额定扬程。泵的工作扬程总是大于实际扬程（净扬程）。（2）效率。水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高效率。水泵内的能量损失可分三部分，即水力损失、容积损失和机械损失。（3）允许吸上真空高度或必需汽蚀余量。表征叶片泵汽蚀性能的参数，用来确定泵的安装高程，单位为m。启晨教育QQ502525204考点10：涵洞构造：根据水流形态的不同，涵洞分有压、无压和半有压式。涵洞洞身构造有基础、沉降缝、截水环等，如图所示。截水环：对于有压涵洞要在洞身四周设若干截水环或用黏土包 裹形成涵衣，用以防止洞身外围产生集中渗流。启晨教育QQ502525204考点11：渠道施工：改建渠道，先停止通水，降低基土含水量，清除杂草、淤积泥沙等杂物；小型渠道，将全渠填满至设计高程后，再按设计开挖至防渗层铺设断面；新建半挖半填渠道，先开挖基槽，再将渠道两岸填方部分填筑至设计高程，然后修整渠槽。考点12：浆砌石防渗砌筑顺序：梯形明渠，先渠底，后渠坡；U形明渠，从渠底中线开始，向两边对称砌筑；矩形明渠，先两边侧墙，后渠底。启晨教育QQ5025252042F311012 水利水电工程等级划分及特征水位 考点13：等级划分启晨教育QQ5025252041、水利水电工程等别划分根据其工程规模、效益和在经济社会中的重要性，划分为、五等。“千万到亿为中型”“就高不就低“工程等别工程规模水库总库容（108m3）防洪供水发电保护人口（104人）年引水量（108m3）装机容量（104kW）大（1）型1015010120大（2）型10-1.01505010312030中型1.0-0.1502031305小（1）型0.1-0.0120510.351小（2）型 0.01-0.00150.31启晨教育QQ5025252042、启晨教育QQ502525204考点14：水工大坝施工期洪水标准1、临时性水工建筑物洪水标准2、水库大坝施工期洪水标准临时性建筑物类型临时性水工建筑物级别345土石结构50202010105混凝土、浆砌石结构201010553坝型拦洪库容（108m3）1010，1 1，0.10.1土石坝（重现期，年）200200100100505020混凝土坝浆砌石坝（重现期，年）1001005050202010启晨教育QQ502525204考点15：水库与堤防的特征水位1、水库的特征水位（1）校核洪水位。（2）设计洪水位。（3）防洪高水位。水库遇下游保护对象的设计洪水时在坝前达到的最高水位。（4）正常蓄水位（正常高水位、设计蓄水位、兴利水位）。水库在正常运用的情况下，为满足设计的兴利要求在供水期开始时应蓄到的最高水位。（5）防洪限制水位（汛前限制水位）。水库在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。（6）死水位。水库在正常运用的情况下，允许消落到的最低水位。启晨教育QQ502525204启晨教育QQ5025252042、堤防工程特征水位（1）设防（防汛）水位。开始组织人员防汛的水位。（2）警戒水位。当水位达到设防水位后继续上升到某一水位时，防洪堤随时可能出险，防汛人员必须迅速开赴防汛前线，准备抢险，这一水位称警戒水位。（3）保证水位。即堤防的设计洪水位，河流遇堤防的设计洪水时在堤前达到的最高水位。启晨教育QQ5025252042F311013 水利水电工程合理使用年限及耐久性 考点16：工程合理使用年限1级、2级永久性水工建筑物中闸门的合理使用年限应为50年，其他级别的永久性水工建筑物中闸门的合理使用年限应为30年。工程等别工程类别水库供水发电防洪治涝灌溉150100100501001005050505050505030303050303030启晨教育QQ502525204考点17：混凝土坝、碾压混凝土坝等大体积混凝土材料要求碾压混凝土的水胶比应小于0.70。基础混凝土强度等级不应低于C15，过流表面混凝土强度等级不应低于C30。碾压混凝土坝表层混凝土不应低于C18015，上游面防渗层混凝土强度等级不应低于C18020且宜优先采用二级配碾压混凝土。启晨教育QQ5025252042F311020 水利水电工程勘察与测量考点18：地质产状三要素：走向、倾向、倾角。15060：倾向150（即南偏东30），倾角60。考点19：褶皱的基本形态有背斜和向斜两种。考点20：断裂构造两种类型：节理和断层。断层三类型：正断层、逆断层、平移断层。启晨教育QQ502525204考点21：常见的边坡变形破坏：松弛张裂、蠕动变形、崩塌、滑坡四种类型。考点22：软土基坑工程地质问题分析（1）在软土基坑施工中，为防止边坡失稳，通常采取措施有：采取合理坡度、设置边坡护面、基坑支护、降低地下水位等。（2）软土基坑降排水的目的主要有：增加边坡的稳定性；对于细砂和粉砂土层的边坡防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工。启晨教育QQ502525204考点23：基坑降排水般有两种途径：明排法和人工降水。人工降水按排水工作原理分为井点法和管井法。井点法降水的适用条件：基坑边坡不稳，易产生流土、流砂、管涌等现象。管井法降水的适用条件：含水层渗透系数K宜大于1.0m/d。.考点24：渗透变形可分为：管涌、流土、接触冲刷、接触管涌或接触流土等类型。启晨教育QQ502525204考点25：水准仪DS3：用于高差测量。D大地测量，S水准仪，3仪器精度，每公里往返测量高差中数的偶然中误差为士3mm。经纬仪DJ2：用于水平角和竖直角的测量。D大地测量，J经纬仪，数字表示仪器精度，一测回方向中误差的秒数。启晨教育QQ502525204考点26：测量误差分类 误差按其产生的原因和对观测结果影响性质的不同，可以分为系统误差、偶然误差和粗差三类。1.系统误差 主要由于使用仪器的不完善及外界条件变化所产生。2.偶然误差 3.粗差 粗差是大于限差的误差，是由于观测者的粗心大意或受到干扰所造成的错误。应该舍弃，并重新进行观测。启晨教育QQ502525204考点27：地形图比例尺分为三类：大比例尺：1:500、1:1000、1:2000（以上为水工设计需要）、1:5000、1:10000；中比例尺：1:25000、1:50000、1:100000；小比例尺：1:250000、1:500000、1:1000000。启晨教育QQ502525204考点28：施工放样1.施工放样的原则是“由整体到局部”“先控制、后碎部”，即由施工控制网测设工程建筑物的主轴线，用以控制工程建筑物的整个位置。2.施工控制网分为平面控制网和高程控制网。高程控制网测量可采用水准测量、光电测距三角高程测量或拟合高程测量等方法。3.对于高程放样中误差应不大于10mm的部位，应采用水准测量法。启晨教育QQ502525204【练习题】1.土石坝干砌石护坡的主要作用有（）。A.防止波浪淘刷B.降低坝体浸润线C.防止顺坝水流冲刷D.降低坝体孔隙水压力E.防止坝坡土冻胀破坏启晨教育QQ502525204【答案】ACE启晨教育QQ5025252042.某水库枢纽工程内容包括大坝、溢洪道、放水洞等，大坝为黏土心墙土石坝，坝顶构造如图所示。问题：指出图中和所代表的部位名称；A侧为大坝上游还是下游？启晨教育QQ502525204【答案】为黏土心墙，为防浪墙。A侧为大坝下游。启晨教育QQ5025252043.混凝土坝分缝中，下图所示为（）。A.竖缝B.斜缝C.错缝D.通仓浇筑启晨教育QQ502525204【答案】C【解析】重力坝分封分块形式如下：启晨教育QQ5025252044.下列混凝土重力坝所受荷载中，属于扬压力的有（）。A.动水压力B.波浪压力C.浮托力D.泥沙压力E.渗透压力启晨教育QQ502525204【答案】CE【解析】扬压力包括上浮力及渗透压力。上浮力是由坝体下游水深产生的浮托力；渗流压力是在上、下游水位差作用下，水流通过基岩 节理、裂隙而产生的向上的静水压力。启晨教育QQ502525204The end启晨教育QQ502525204
