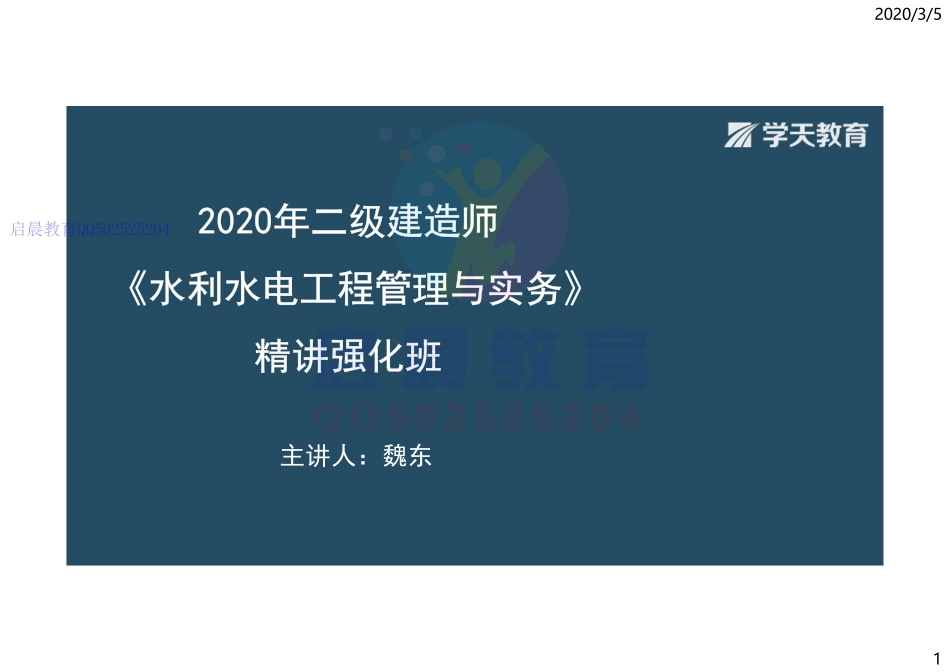

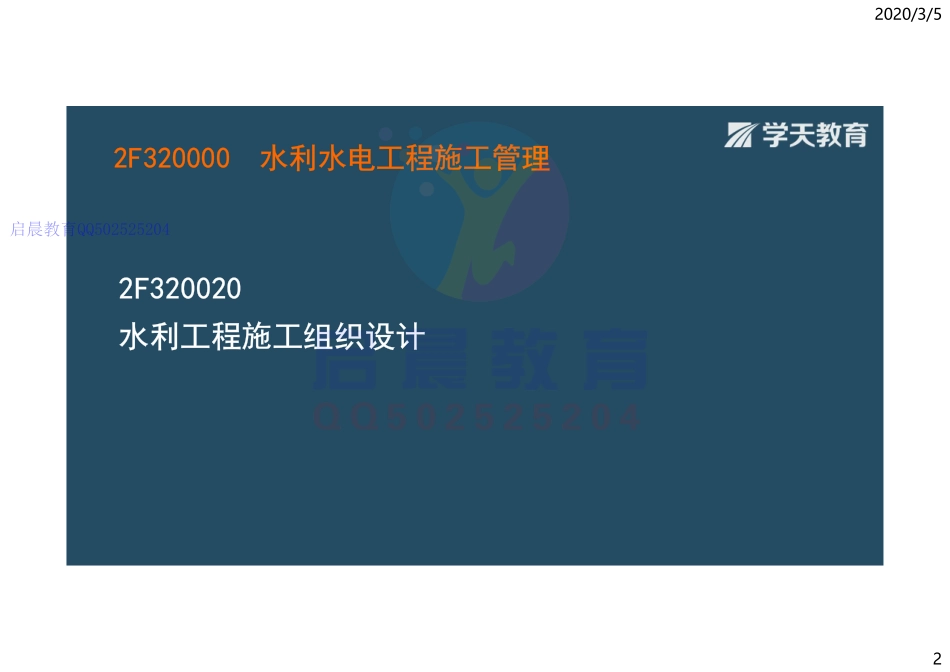

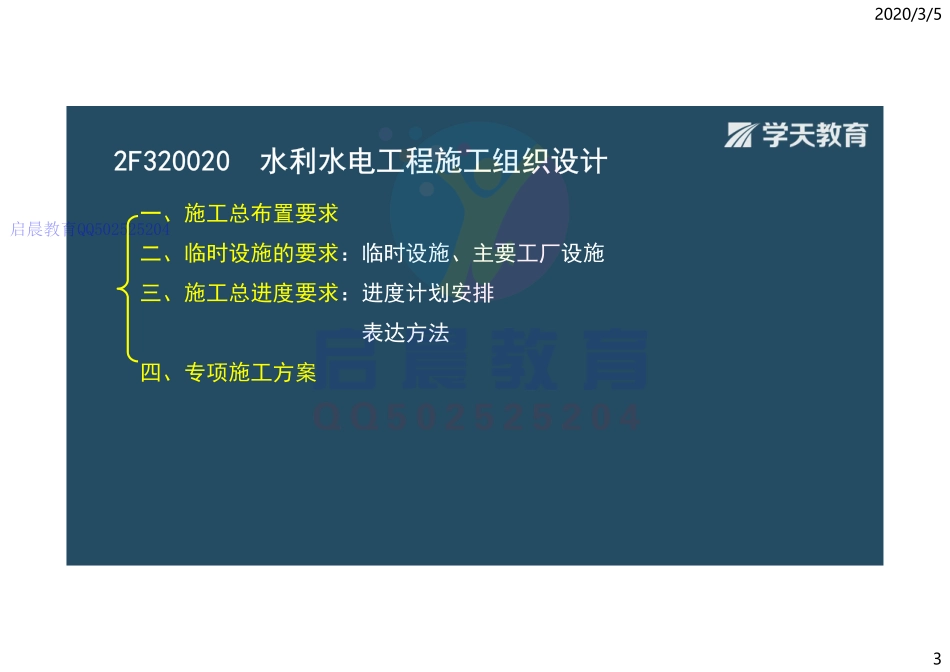

2020/3/512020年二级建造师2020年二级建造师水利水电工程管理与实务水利水电工程管理与实务精讲强化班精讲强化班主讲人：魏东启晨教育QQ5025252042020/3/522F3200202F320020水利工程施工组织设计水利工程施工组织设计2F320000 水利水电工程施工管理2F320000 水利水电工程施工管理启晨教育QQ5025252042020/3/532F320020 水利水电工程施工组织设计2F320020 水利水电工程施工组织设计一、施工总布置要求二、临时设施的要求：临时设施、主要工厂设施三、施工总进度要求：进度计划安排表达方法四、专项施工方案启晨教育QQ5025252042020/3/542F320021 施工总布置的要求2F320021 施工总布置的要求一、施工分区规划1.施工总布置分区（1）主体工程施工区（2）施工工厂设施区（3）当地建材开采和加工区。（4）仓库、站、场、厂、码头等储运系统。（5）机电、金结和大型施工机械设备安装场地。（6）工程存、弃料堆放区。（7）施工管理及生活营区。（8）工程建设管理及生活区。启晨教育QQ5025252042020/3/552.施工分区规划布置原则：(1)应按对外交通运输方案，拟定场内、外交通连接方式，拟定车站、码头和各施工区的位置，并确定场内永久交通主干线走向。(2)应根据建筑物布置、施工导流特点和当地建筑材料产地，以及工程主要土石方和混凝土运输流向，结合场地分布情况拟定场内主要交通干线。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/56(3)以混凝土建筑物为主的枢纽工程，施工区布置宜以砂、石料的开采、加工和混凝土的拌合、浇筑系统为主；以当地材料坝为主的枢纽工程，施工区布置宜以土石料采挖和加工、堆料场和上坝运输线路为主。(4)机电设备、金属结构安装场地宜靠近主要安装地点。(5)工程建设管理区宜结合生产运行和工程建设管理需要统统筹规划，场地应具用良好的外部环境，且交通方便，避免施工干扰。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/57(6)主要物资仓库、站场等储运系统宜布置在场内外交通衔接处。外来物资的转运站远离施工区时，应按独立系统设置仓库、堆场、道路、管理及生活设施。(7)施工管理及生活营区的布置应考虑风向、日照、噪声、水源水质等因素，其生活设施与生产设施之间应有明显的界限。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/58(8)施工分区规划布置考虑施工活动对周围环境的影响，避免噪声、粉尘等污染对敏感区（如学校、住宅区等）的危害。(9)火工材料、油料等特种材料仓库布置应符合国家有关安全标准的规定。(10)施工工厂、站场和仓库的建筑标准应满足生产工艺流程、技术要求及有关安全规定，宜采用定型化、标准化和装配式结构。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/59（1）油料库房、危险品、火工品远离生活、生产区；（2）计量设备布置在有场外进入场内的道路入口处；（3）预制构件加工、木材加工、钢筋加工一般靠近布置;（4）堆料场一般与混凝土拌合系统靠近布置，拌合系统宜靠近主体建筑物；（5）汽车机械修配厂、物资材料仓库宜靠近施工现场；（6）生活区交通便利（停车场），与生产设施有明显界限（道路、绿化带），远离危险品（炸药、油料库房），避免噪音粉尘污染（拌合系统），避免施工干扰。(7)物资仓库、站场等储运系统布置在场内外交通衔接处。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/510【课堂习题】08EJ.指出示意图中代号所对应临时设施的名称。（混凝土拌合系统、地磅房、油料库、生活区、预制构件厂）2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/511二、施工总平面图1.施工总平面图的主要内容（1）施工用地范围。（2）切地上和地下的已有和拟建的建筑物、构筑物及其他设施的平面位置与尺寸。（3）永久性和半永久性坐标位置，必要时标出建筑场地的等高线。（4）场内取土和弃土的区域位置。（5）为施工服务的各种临时设施的位置。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/512三、施工材料、设备仓库面积的确定1.各种材料储存量的估算：q=QdK/n 式中：q一需要材料储存量（t或m）；Q一高峰年材料总需要量（t或m）；n一年工作日数；d需要材料的储存天数；K材料总需要量不均匀系数，一般取1.21.5。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/513【课堂习题】XT.水利工程施工中，水泥年用量分别为7000t、6500t、6700t，年工作天数为350天，根据工作需要材料储存天数为15天，材料总需求量的不均匀系数为1.4，则需要的材料存储量为（）。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/5142.施工仓库建筑面积(2)施工设备仓库建筑面积按式下式估算：W=na/K2 式中：W一施工设备仓库面积（m2);n-储存施工设备台数；a-每台设备占地面积(m2)；K2-面积利用系数，库内有行车时取0.3,无行车时取0.17。2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/5152F320022 临时设施的要求2F320022 临时设施的要求一、临时设施设计的主要内容水利水电工程施工临时设施是指为辅助主体工程施工所必须修建的生产和生活用临时性工程。主要包括：导流工程、施工交通工程、施工场外场外供电工程、施工房屋建筑工程以及其他施工临时工程。启晨教育QQ5025252042020/3/516其他施工临时工程所涉及的施工工厂设施任务包括:（1）制备施工所需的建筑材料。（2）供应水、电和压缩空气。（3）建立工地内外通信联系。（4）维修和保养施工设备。（5）加工制作非标准金属构件等。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/517二、主要施工工厂设施1.砂石料加工系统2.混凝土生产系统3.混凝土制冷（热）系统4.机械修配及综合加工系统5.施工供电系统2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5181.砂石料加工系统砂石料加工系统生产规模可按毛料处理能力划分为特大型、大型、中型、小型，标准见下表。类型砂石料加工系统处理能力（t/h）特大型1500大型500，1500中型120，500小型1202F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5192.混凝土生产系统1）根据高峰月浇筑强度，计算混凝土浇筑系统单位小时生产能力可按式下式计算：PKhQm/（MN）式中：P小时生产能力（m/h）；Kh小时不均匀系数，可取1.31.5；Qm混凝土高峰浇筑强度（/月）；M每月工作天数（d），一般取25d；N每天工作小时数（h），一般取20h。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5202.混凝土生产系统混凝土生产系统规模划分标准类型设计生产能力（m/h）特大型480大型480，180中型180，45小型452F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/521【课堂习题】XT.某水电站枢纽工程由混凝土重力坝、坝后式电站、溢洪道等建筑物组成；其中重力坝最大坝高46m，坝顶全长290m；电站装机容量20万kW，采用地下升压变电站。某施工单位承担该枢纽工程施工，工程施工过程中发生如下事件：事件一：开工前，施工单位在现场设置了混凝土制冷（热）系统等主要施工工厂设施。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/522事件二：施工单位根据水利水电工程施工组织设计规范（SL 3032004）计算本工程混凝土生产系统小时生产能力P，相关参数为：混凝土高峰月浇筑强度为15万m3，每月工作日数取25d，每日工作时数取20h，小时不均匀系数取1.5。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/523【问题】1.事件一中主要施工工厂设施还应包括哪些？事件一：开工前，施工单位在现场设置了混凝土制冷（热）系统等主要施工工厂设施。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5242.计算混凝土生产系统单位小时生产能力P。事件二：施工单位根据水利水电工程施工组织设计规范（SL 3032004）计算本工程混凝土生产系统小时生产能力P，相关参数为：混凝土高峰月浇筑强度为15万m3，每月工作日数取25d，每日工作时数取20h，小时不均匀系数取1.5。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5252）按分块仓面强度对砼生产规模进行校核：t2=Lmax/v+t3t1-混凝土初凝时间（h)；t2-混凝土从拌合楼至最远浇筑点的运输时间（包括起吊人仓时间）(h)；Lmax-从拌合楼到浇筑点最长运距（km);v-混凝土运输工具的平均行驶速度（km/h);t3-从运输工具吊运砼料罐到浇筑地点时间（h)max12()/()PKFtt 2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5262）按分块仓面强度对砼生产规模进行校核：（F）max（F11 F22 Fnn）maxF1，F2,，Fn-同时开仓浇筑的各块面积（m2）；1，2，n同时开仓浇筑的各块浇筑层厚度（m）；（F）max同时浇筑的各浇筑块面积与浇筑层厚度的乘积的最大值（m3）。max12()/()PKFtt 2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/527【课堂习题】XT.某水闸底板混凝土采用平浇法施工，最大混凝土块浇筑面积400m2，浇筑层厚40cm，混凝土初凝时间按3h计，混凝土从出机口到浇筑入仓历时30min。则该工程拌合站小时生产能力最小应为（）m3/h。A.64 B.70.4 C.320 D.352【参考答案】B2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/528二、主要施工工厂设施1.混凝土生产系统1）根据高峰月浇筑强度，计算混凝土浇筑系统单位小时生产能力可按式下式计算：PKhQm/（MN）2）按分块仓面强度对砼生产规模进行校核：max12()/()PKFtt 2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5293.混凝土制冷（热）系统1）混凝土制冷：冷水拌合、加冰搅拌、预冷骨料等，一般不把胶凝材料（水泥、粉煤灰等）选作预冷材料。骨料预冷：水冷法；风冷法；真空汽化法；液氮预冷法2）混凝土制热：宜用热水拌合及骨料预热，水泥不应直接加热。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5304.机械修配及综合加工系统综合加工厂是由混凝土预制构件厂、钢筋加工厂和木材加工厂等组成。机械修配厂的厂址应靠近施工现场，便于施工机械和原材料运输，附近有足够场地存放设备、材料，并靠近汽车修配厂。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/5315.施工用电负荷分类：为了保证施工供电必要的可靠性和合理地选择供电方式，将用电负荷按其重要性和停电造成的损失程度分为一类、二类和三类负荷。一类负荷：主要有井、洞内的照明、排水、通风和基坑内的排水、汛期的防洪、泄洪设施以及医院的手术室、急诊室、重要的通信站以及其他因停电即可能造成人身伤亡或设备事故引起国家财产严重损失的重要负荷。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/532二类负荷：除隧洞、竖井以外的土石方开挖施工，混凝土浇筑施工，混凝土搅拌系统，制冷系统，供水系统，供风系统，混凝土预制构件厂等主要设备。三类负荷：木材加工厂、钢筋加工厂主要设备。砂石加工系统、金属结构及机电安装、机修系统、施工照明等主要设备中，部分属二类负荷，部分属三类负荷。2F320022 临时设施的要求2F320022 临时设施的要求启晨教育QQ5025252042020/3/533【课堂习题】XT.工程施工总平面图上应注明（）。A.施工用地范围B.围堰、堤防的平面位置与外轮廓尺寸C.半永久性坐标位置D.场内取土和弃土区域位置E.人力、物料、设备调配柱状图【参考答案】ABCD2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/534【课堂习题】XT.）。材料储存料公式为q=QdK/n，d代表（B.需要材料的存储天数A.年工作日天数D.不均匀系数C.需要材料储存量【参考答案】B2F320021 施工总布置的要求2F320021 施工总布置的要求启晨教育QQ5025252042020/3/535【课堂习题】XT.某混凝土生产系统生产能力为120m/h，则其属于（）。A大型B中型C小型D特小型【参考答案】B2F320022 临时设施设计的要求2F320022 临时设施设计的要求启晨教育QQ5025252042020/3/536【课堂习题】13EJ.下列提高混凝土拌合料温度的措施中，错误的是（）。A、热水拌合B、预热细骨料C、预热粗骨料D、预热水泥【参考答案】D2F320022 临时设施设计的要求2F320022 临时设施设计的要求启晨教育QQ5025252042020/3/537【课堂习题】XT.下列水利工程施工用电负荷中，属于二类负荷的是()。A.洞内照明B.钢筋加工C.混凝土搅拌D.基坑排水【参考答案】C2F320022 临时设施设计的要求2F320022 临时设施设计的要求启晨教育QQ5025252042020/3/5382F320023 施工总进度的要求2F320023 施工总进度的要求一、水利水电工程施工进度计划的编制1.施工进度计划安排1）施工期的划分水利水电工程施工组织设计规范SL3032017，工程建设全过程可划分为工程筹建期、工程准备期、主体工程施工期和工程完建期。工程施工总工期：工程准备期、主体工程施工期和工程完建期之和。启晨教育QQ5025252042020/3/539(1)工程筹建期：工程正式开工前应完成对外交通、施工供电和通信系统、征地、移民以及招标、评标、签约等工作所需的时间。（2）准备期：准备工程开工起至关键线路上主体工程开工或河道截流闭气前的工期，一般包括“四通一平”、导流工程、临时房屋和施工工厂设施建设等。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/540（3）主体工程施工期：自关键线路上的主体工程开工或一期截流闭气后开始，至第一台机组发电或工程开始发挥效益为止的工期。（4）完建期：自水电站第一台发电机组投入运行或工程开始受益起，至工程竣工的工期。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5412.编制施工总进度应遵循的原则（1）遵守基本建设程序。（2）采用国内平均先进施工水平合理安排工期。（3）在保证工程施工质量、总工期的前提下，充分发挥投资效益。（4）单项工程施工进度与总进度相互协调，各项目施工前后兼顾、衔接合理、干扰少、施工均衡。（5）资源（人力、物资和资金等）均衡分配。（6）确保工程安全、连续、稳定、均衡施工。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5423）施工进度安排的有关具体要求（1）导流工程：河道截流宜安排在枯水期或汛后期进行，但不宜安排在封冻期和流冰期。围堰闭气和堰基防渗完成后，即可进行基坑抽水作业。对土石围堰与软质基础的基坑，应考虑对排水下降速度的控制。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/543（2）基础处理工程：不良地质基础处理宜安排在建筑物覆盖前完成。固结灌浆宜在混凝土浇筑12层后进行。（3）混凝土工程：混凝土浇筑进度有两个主要指标，一是浇筑强度，它反土不均匀系数的指标，另一个是坝体平均升高速度，它是反映形象面貌和施工程序的指标。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/544【课堂习题】14EJ.承包人承担某水闸工程施工，编制的施工总进度计划中相关工作如下：场内道路，水闸主体施工，围堰填筑，井点降水，材料仓库，基坑开挖，地基处理，办公生活用房等。监理工程师批准该施工总进度计划，其中部分工程施工网络进度计划如下图所示（天）。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/545工程初期排水施工中，围堰多处滑坡。承包人采取技术措施后，保证了围堰安全。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/546【问题】1.根据水利水电工程施工组织设计规范（SL3032004），指出背景资料的相关工作中属于工程准备期的工作；工程施工总工期中，除工程准备期外，还应包括哪些施工时段？场内道路，水闸主体施工，围堰填筑，井点降水，材料仓库，基坑开挖，地基处理，办公、生活用房等。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5472.施工网络进度计划图中，不考虑其他影响，C工作的持续时间应为多少天？并说明理由。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5483.上述事件中承包人所采取技术措施包括哪些内容？工程初期排水施工中，围堰多处滑坡。承包人采取技术措施后，保证了围堰安全。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5492.施工进度计划表达方法1）横道图。2）工程进度曲线。3）施工进度管理控制曲线。4）形象进度图。5）网络进度计划：双代号网络计划、双代号时标网络计划、前锋线。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5501）横道图：形象、直观，易于编制和理解（1）不能明确反映各工作间错综复杂相互关系；（2）不能明确地反映出影响工期的关键工作和关键线路，无法反映出整个工程项目的关键所在，不便于进度控制人员抓住主要矛盾；（3）不能反映出工作所具有的机动时间，看不到计划潜力所在，无法进行最合理的组织和指挥；（4）不能反映工程费用与工期间关系，不便于缩短工期和降低成本。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5511）横道图2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/552（1）起点工作与终点工作（2）逻辑关系（紧前、紧后）（3）开始时间、结束时间2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/553【课堂习题】XT.某水库枢纽工程除加固工期17个月，自2008年11月1日至2010年3月30日。根据批准的施工总进度计划安排，“上游护坡重建”在第一个非汛期安排完成工程量的80%，剩余安排在第二个非汛期施工。承包人编制了第一、二个非汛期的施工网络进度计划图如下，该计划上报并得到批准。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5542F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/555【问题】1.根据网络计划，指出发电隧洞加固、新建混凝土截渗墙最早完成的日期。自2008年11月1日至2010年3月30日。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5562.根据第二个非汛期的网络进度计划，绘制第二个非汛期施工进度横道图（按最早时间安排）。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/557工程名称工作时间（天）工作进度2009年2010年10月11月12月1月2月3月泄洪隧洞加固坝基帷幕灌浆新建防浪墙坝顶道路重建上游护坡重建（二）下游护坡拆除重建18402032120302F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5582.工程进度曲线：以时间为横轴，以完成累计工作量（具体表示内容可以是实物工程量的大小、工时消耗或费用支出额，也可以用相应的百分比来表示）为纵轴，按计划时间累计完成任务量的曲线作为预定的进度计划。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/559时间（月）实际计划T1Q1TT2累计完成工作量（m3）T1T2T3T4Q3Q2Q1Q2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/560【课堂习题】12EJ.承包人承担某堤防工程，根据工程量统计表绘制的工程进度曲线见下图。工程量0-10（天）10-20（天）20-30（天）30-40（天）计划2100240026002900实际20002580237030502F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/561【问题】1.指出“堤段堤身填筑”工程进度曲线A、B分别代表什么？并计算C、D值。说明工程量完成情况和进度超前或拖延情况。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5623.双代号网络计划：（1）网络计划图绘制（绘制、调整、挑错等）（2）工期（费用）索赔（非承包人原因；28天）1）责任划分（承发包双方责任、义务）2）工期延误（关键工作、时差）关键工作关键工作：则延误多久就对总工期影响多久；非关键工作非关键工作：不超过总时差，不影响总工期；超过总时差，影响总工期，值为两者之差。（3）工期压缩（4）时差计算：总时差、自由时差2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/56365FD41113CEGB27656415H52F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/564（1）网络计划图绘制（绘制、调整、挑错等）1.逻辑关系2.持续时间3.绘制顺序：起点工作、紧后工作、虚箭线13B22F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/565【课堂习题】XT.某水闸项目合同工期为8个月，开工日期为2012年11月1日。承包人依据合同工期编制并经监理人批准部分项目进度计划（每月按30天计，不考虑间歇时间）见下表。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/566代码工作名称紧前工作持续时间（天）工作起止时间A基坑开挖-402012年11月1日2012年12月10日B闸底板混凝土施工A35TBC闸墩混凝土施工B1002013年1月16日2013年4月25日D闸门制作与运输-1502012年11月16日2013年4月15日E闸门安装与调试C、D30TEF桥面板预制B602013年3月1日2013年4月30日G桥面板安装及面层铺装E、F35TG2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/567【问题】指出TB、TE、TG所代表的工作起止时间，绘制双代号网络计划图。代码工作名称紧前工作持续时间（天）工作起止时间A基坑开挖-402012年11月1日2012年12月10日B闸底板混凝土施工A35TBC闸墩混凝土施工B1002013年1月16日2013年4月25日D闸门制作与运输-1502012年11月16日2013年4月15日E闸门安装与调试C、D30TEF桥面板预制B602013年3月1日2013年4月30日G桥面板安装及面层铺装E、F35TG2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/568代码工作名称紧前工作持续时间（天）工作起止时间A基坑开挖-402012年11月1日2012年12月10日B闸底板混凝土施工A352012年12月11日2013年1月15日C闸墩混凝土施工B1002013年1月16日2013年4月25日D闸门制作与运输-1502012年11月16日2013年4月15日2012年11月16日2013年4月15日E闸门安装与调试C、D302013年4月26日2013年5月25日2013年4月26日2013年5月25日F桥面板预制B602013年3月1日2013年4月30日2013年3月1日2013年4月30日G桥面板安装及面层铺装E、F352013年5月26日2013年6月30日2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/569代码工作名称紧前工作持续时间（天）工作起止时间A基坑开挖-402012年11月1日2012年12月10日B闸底板混凝土施工A352012年12月11日2013年1月15日C闸墩混凝土施工B1002013年1月16日2013年4月25日D闸门制作与运输-1502012年11月16日2013年4月15日2012年11月16日2013年4月15日E闸门安装与调试C、D302013年4月26日2013年5月25日2013年4月26日2013年5月25日F桥面板预制B602013年3月1日2013年4月30日2013年3月1日2013年4月30日G桥面板安装及面层铺装E、F352013年5月26日2013年6月30日2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/570（2）工期索赔65FD41113CEGB27656415H52F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/571【案例2F320000-9】某新建水闸经监理单位批准的施工进度计划如下图(单位：天)。合同约定：工期提前奖金标准为20000元/天，逾期违约金标准20000元/天。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/572施工中发生如下事件：事件1：A工作过程中发现局部地质条件与项目法人提供的勘察报告不符，需进行处理A工作的实际工作时间为34天。事件2：B工作中，部分钢筋安装质量不合格，施工单位按监理单位要求进行返工处理B工作实际工作时间26天。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/573事件3：在C工作中。施工单位采取赶工措施，进度曲线如下图。事件4：由于项目法人未能及时提供设计图纸，导致闸门在开工后第153天末才运抵现场。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/574【问题】1.计算计划总工期，并指出关键线路。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5752.指出事件1、事件2、事件4的责任方，并分别分析对计划总工期有何影响。事件1：A工作过程中发现局部地质条件与项目法人提供的勘察报告不符，需进行处理A工作的实际工作时间为34天。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5762.指出事件1、事件2、事件4的责任方，并分别分析对计划总工期有何影响。事件2：B工作中，部分钢筋安装质量不合格，施工单位按监理单位要求进行返工处理B工作实际工作时间26天。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5772.指出事件1、事件2、事件4的责任方，并分别分析对计划总工期有何影响。事件4：由于项目法人未能及时提供设计图纸，导致闸门在开工后第153天末才运抵现场。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5783.根据事件3，指出C的实际持续时间；说明第100天末时C实际比计划提前(或拖延)的累计工程量；指出第100天末完成了多少天的赶工任务。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5794.综合上述事件，计算实际总工期和施工单位可获得的工期补偿天数；计算施工单位因工期提前得到的奖金或因逾期支付的违约金金额。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/580（3）工期压缩1）找出关键线路；2）压缩可压缩的关键工作，综合费用最低；3）压缩后要及时查看关键线路是否发生变化。6FD1113CB6710415H54天；3万/天3天；1万/天5天；1.5万/天8天；2万/天5天；0.5万/天2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/581（4）费用索赔、时差计算18EJ.某水闸工程，施工项目部编制了施工组织设计文件，并报总监理工程师审核确认。其中，施工进度计划如下图所示。施工围堰作为总价承包项目，其设计和施工均由施工单位负责。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/582施工过程中发生如下事件：事件1：为便于进度管理，技术人员对上述计划中各项工作的时间参数进行了计算，其中闸门制作与运输的时间参数为图1所示，（按照图2所示方式标注）。图1图22F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/583事件2：基坑初期排水过程中，发生围堰边坡坍塌事故，施工单位通过调整排水流量，避免事故再次发生。处理坍塌边坡增加费用1万元，增加工作时间10天。施工单位以围堰施工方案经总监批准为由向发包方提出补偿10天工期和1万元费用的要求。事件3：因闸门设计变更，导致闸门制作与运输工作拖延30天完成。施工单位以设计变更是发包人责任为由提出补偿工期30天的要求。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/584【问题】1.指出进度计划的工期和关键线路（用节点编号表示）。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5852.指出事件1中，a、b所代表时间参数的名称和数值。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5863.分别指出事件2、事件3中，施工单位的索赔要求是否合理，简要说明理由。综合事件2、事件3，指出本工程的实际工期。事件2：基坑初期排水过程中，发生围堰边坡坍塌事故，施工单位通过调整排水流量，避免事故再次发生。处理坍塌边坡增加费用1万元，增加工作时间10天。施工单位以围堰施工方案经总监批准为由向发包方提出补偿10天工期和1万元费用的要求。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5873.分别指出事件2、事件3中，施工单位的索赔要求是否合理，简要说明理由。综合事件2、事件3，指出本工程的实际工期。事件3：因闸门设计变更，导致闸门制作与运输工作拖延30天完成。施工单位以设计变更是发包人责任为由提出补偿工期30天的要求。2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5884.双代号时标网络计划1）关键线路：不出现波形线2）计算工期（终点与起点时标差值）3）最早时间4）自由时差（波形线水平投影长度）5）工作总时差（紧后工作总时差加本工作与该紧后工作时间间隔之和的最小值）2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5894.双代号时标网络计划12TC2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5905.前锋线：指在原时标网络计划上，从检查时刻的时标点出发，用点划线依此将各项工作实际进展位置点连接而成的折线。实际值：交点计划值：检查日期2F320023 施工总进度的要求2F320023 施工总进度的要求启晨教育QQ5025252042020/3/5912F320024 专项施工方案2F320024 专项施工方案一、专项施工方案的内容根据水利水电工程施工安全管理导则SL721-2015，施工单位在施工前，对达到一定规模的危险性较大的单项工程编制专项施工方案；对于超过一定规模的危险性较大的单项工程，施工单位应组织专家对专项施工方案进行审查论证。专项施工方案应包括以下内容：工程概况；编制依据；施工计划；施工工艺技术；施工安全保证措施；劳动力计划；设计计算书及相关图纸等。启晨教育QQ5025252042020/3/592二、专项施工方案有关程序要求专项施工方案应由施工单位技术负责人组织施工技术、安全、质量等部门的专业技术人员进行审核。经审核合格的，应由施工单位技术负责人签字确认。实行分包的，应由总承包单位和分包单位技术负责人共同签字确认。不需专家论证的专项施工方案，经施工单位审核合格后应报监理单位，由项目总监理工程师审核签字，并报项目法人备案。2F320024 专项施工方案2F320024 专项施工方案启晨教育QQ5025252042020/3/593超过一定规模危险性较大的单项工程专项施工方案应由施工单位组织召开审查论证会。应有下列人员参加：1.专家组成员；2.项目法人单位负责
