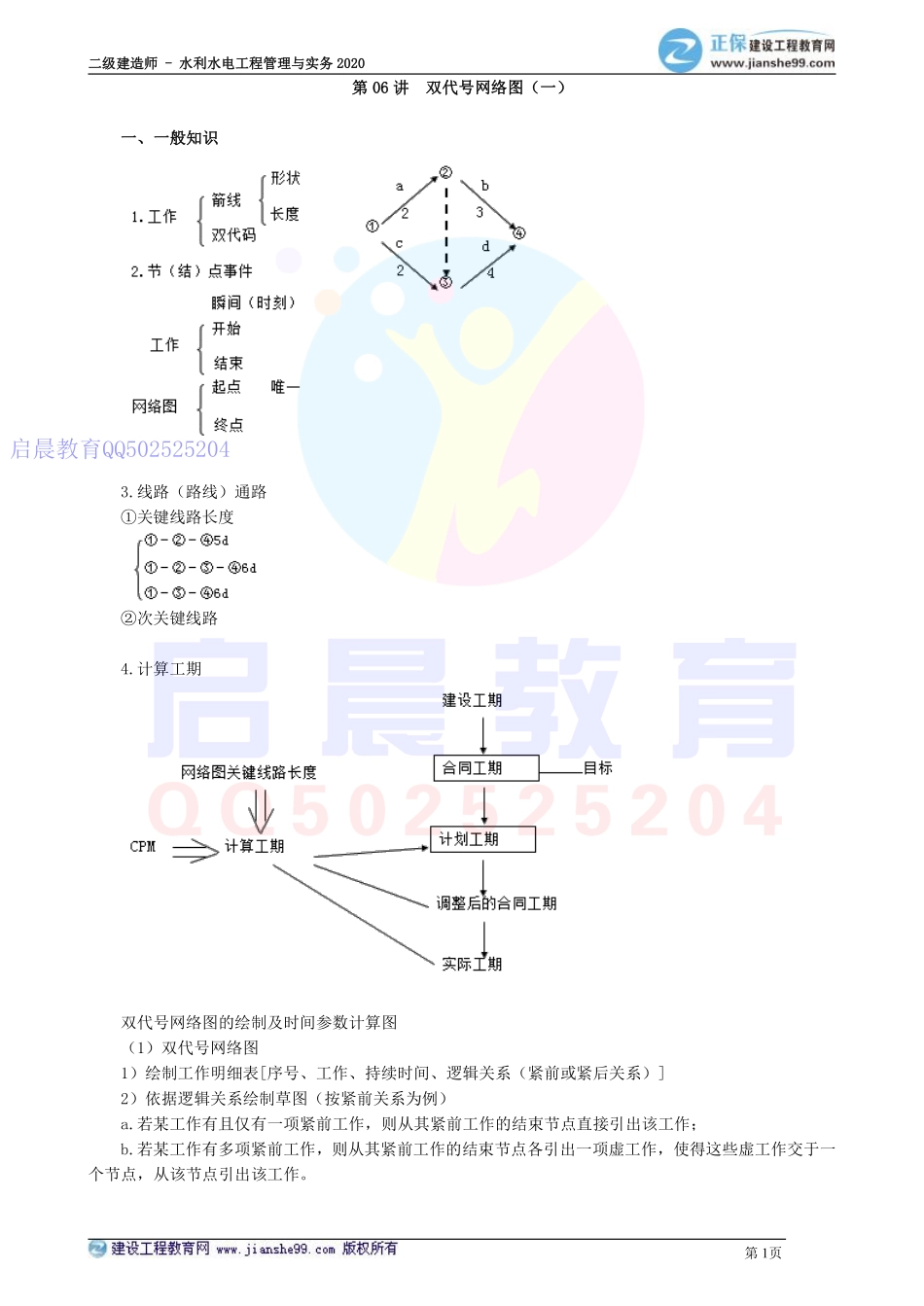

二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 1页第第 0606 讲讲双代号网络图（一）双代号网络图（一）一、一般知识一、一般知识3.线路（路线）通路关键线路长度次关键线路4.计算工期双代号网络图的绘制及时间参数计算图（1）双代号网络图1）绘制工作明细表序号、工作、持续时间、逻辑关系（紧前或紧后关系）2）依据逻辑关系绘制草图（按紧前关系为例）a.若某工作有且仅有一项紧前工作，则从其紧前工作的结束节点直接引出该工作；b.若某工作有多项紧前工作，则从其紧前工作的结束节点各引出一项虚工作，使得这些虚工作交于一个节点，从该节点引出该工作。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 2页3）草图整理，简化多余的虚工作4）网络编号编号工作名称工作代码持续时间紧前关系abcadbec，d（2）时间参数计算，采用图上作业法（3）双代号网络图示例已知工作的明细表如表所示，绘制双代号网络图并计算各种时间参数。工作紧前工作历时（天）a_2b_5ca3da1eb，d6fc，d2启晨教育QQ502525204
