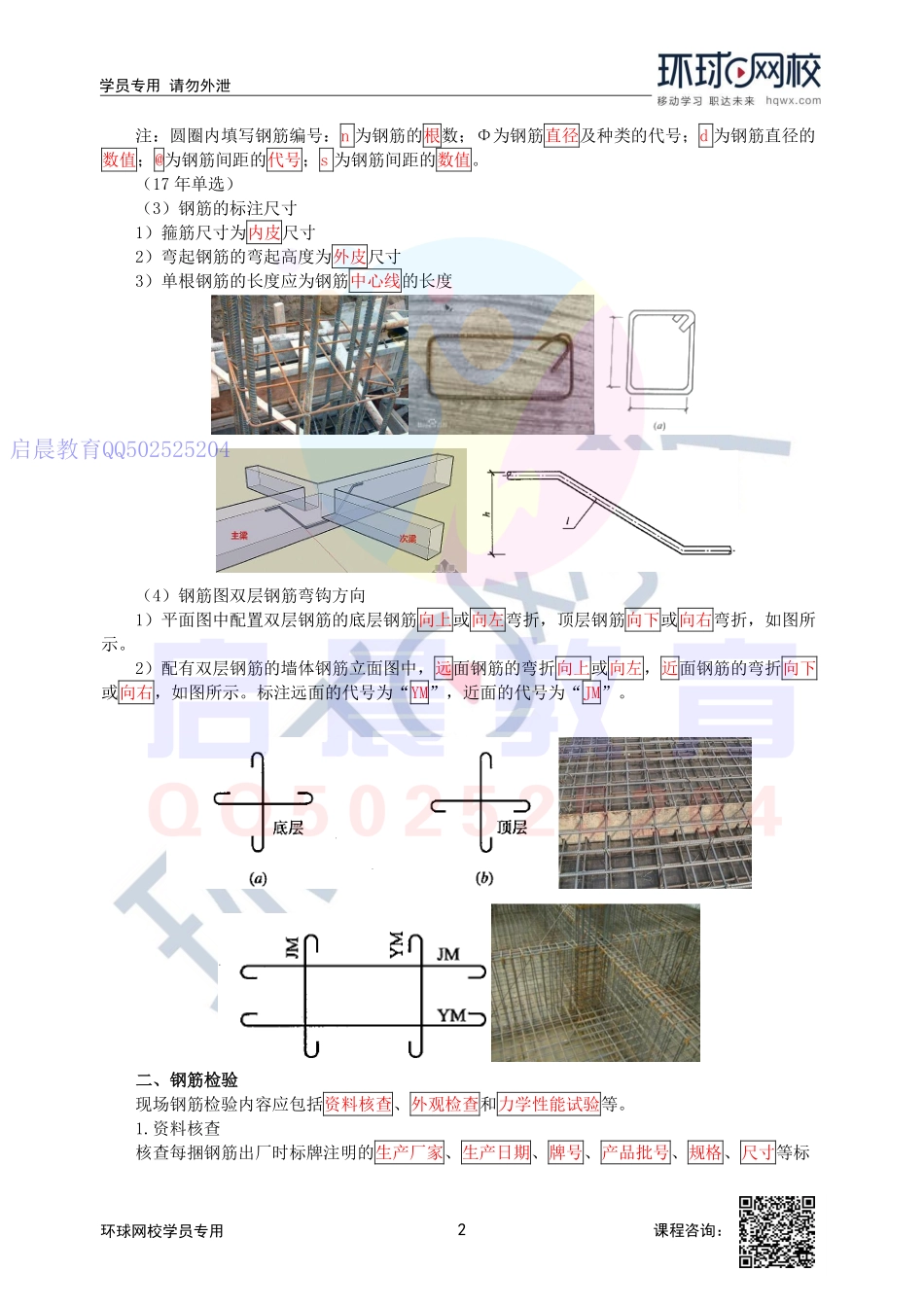

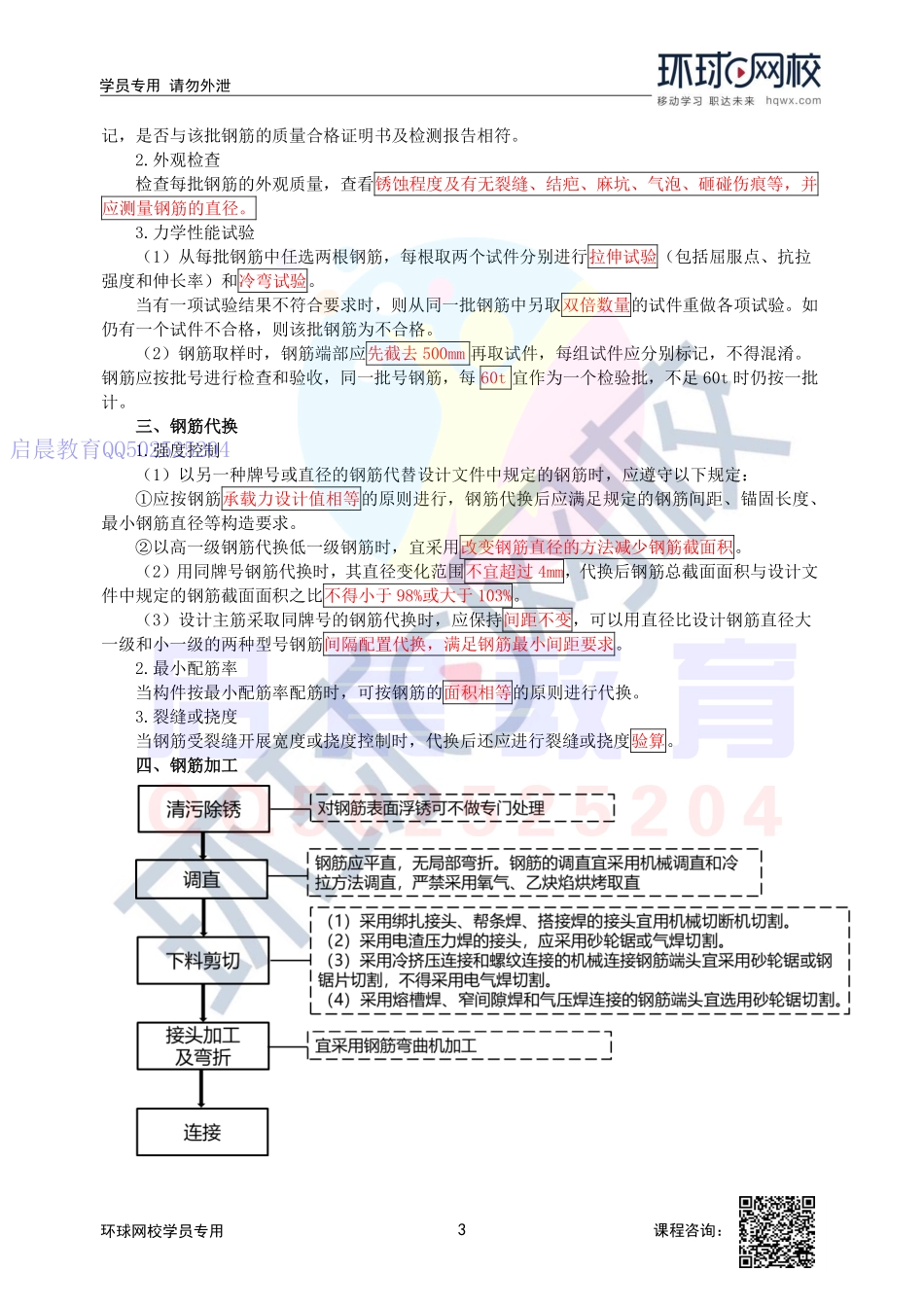

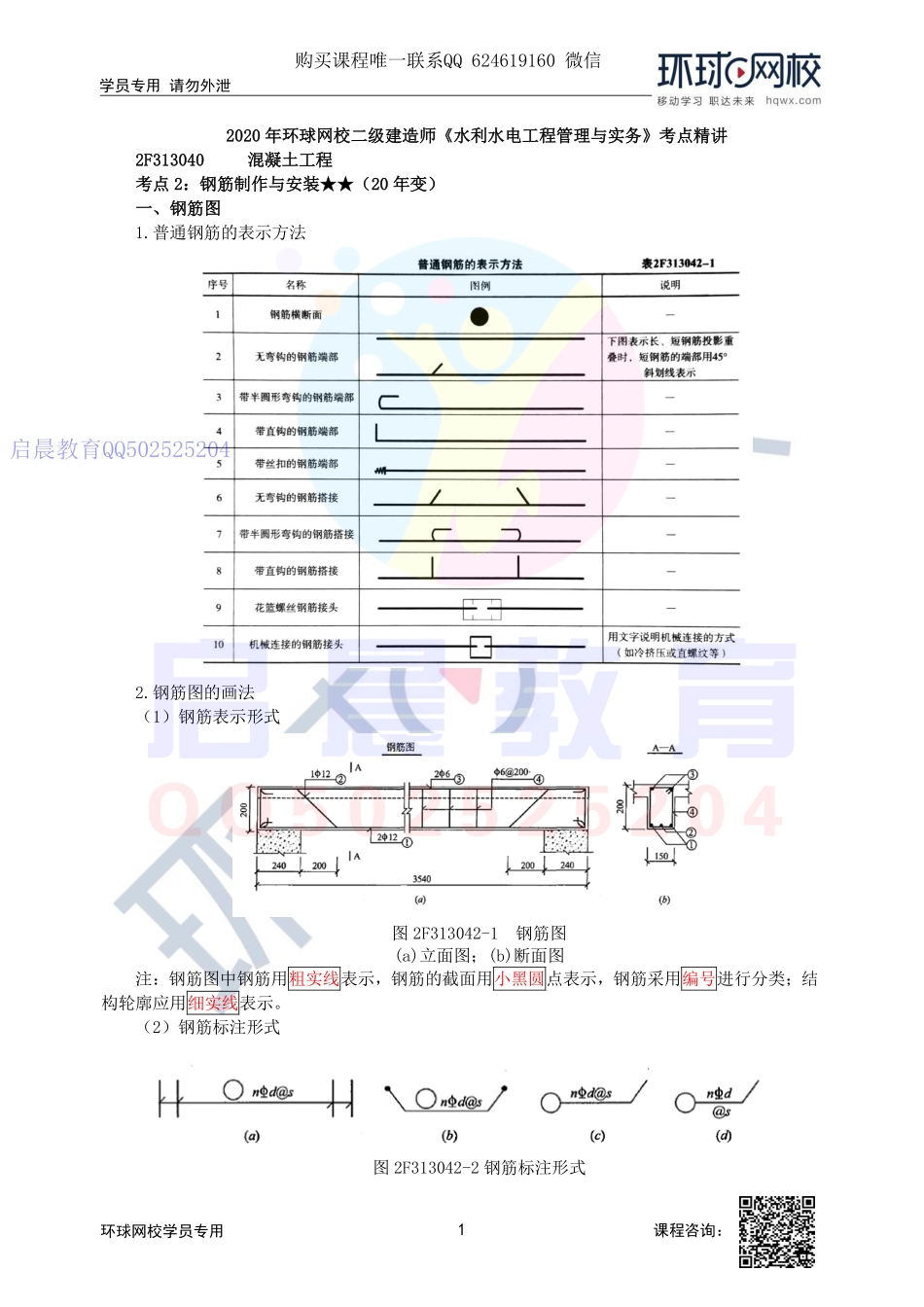

1 学员专用 请勿外泄 课程咨询：环球网校学员专用 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 2F313040 混凝土工程 考点 2：钢筋制作与安装（20 年变）一、钢筋图 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲 2F313040 混凝土工程 考点 2：钢筋制作与安装（20 年变）一、钢筋图 1.普通钢筋的表示方法2.钢筋图的画法（1）钢筋表示形式 图 2F313042-1 钢筋图(a)立面图；(b)断面图 注：钢筋图中钢筋用粗实线表示，钢筋的截面用小黑圆点表示，钢筋采用编号进行分类；结构轮廓应用细实线表示。（2）钢筋标注形式 图 2F313042-2 钢筋标注形式 购买课程唯一联系QQ 624619160 微信启晨教育QQ502525204 2 学员专用 请勿外泄 课程咨询：环球网校学员专用 注：圆圈内填写钢筋编号：n 为钢筋的根数；为钢筋直径及种类的代号；d 为钢筋直径的数值；为钢筋间距的代号；s 为钢筋间距的数值。（17 年单选）（3）钢筋的标注尺寸 1）箍筋尺寸为内皮尺寸 2）弯起钢筋的弯起高度为外皮尺寸 3）单根钢筋的长度应为钢筋中心线的长度 （4）钢筋图双层钢筋弯钩方向 1）平面图中配置双层钢筋的底层钢筋向上或向左弯折，顶层钢筋向下或向右弯折，如图所示。2）配有双层钢筋的墙体钢筋立面图中，远面钢筋的弯折向上或向左，近面钢筋的弯折向下或向右，如图所示。标注远面的代号为“YM”，近面的代号为“JM”。二、钢筋检验二、钢筋检验 现场钢筋检验内容应包括资料核查、外观检查和力学性能试验等。1.资料核查 核查每捆钢筋出厂时标牌注明的生产厂家、生产日期、牌号、产品批号、规格、尺寸等标启晨教育QQ502525204 3 学员专用 请勿外泄 课程咨询：环球网校学员专用 记，是否与该批钢筋的质量合格证明书及检测报告相符。2.外观检查 检查每批钢筋的外观质量，查看锈蚀程度及有无裂缝、结疤、麻坑、气泡、砸碰伤痕等，并应测量钢筋的直径。3.力学性能试验（1）从每批钢筋中任选两根钢筋，每根取两个试件分别进行拉伸试验（包括屈服点、抗拉强度和伸长率）和冷弯试验。当有一项试验结果不符合要求时，则从同一批钢筋中另取双倍数量的试件重做各项试验。如仍有一个试件不合格，则该批钢筋为不合格。（2）钢筋取样时，钢筋端部应先截去 500mm 再取试件，每组试件应分别标记，不得混淆。钢筋应按批号进行检查和验收，同一批号钢筋，每 60t 宜作为一个检验批，不足 60t 时仍按一批计。三、钢筋代换三、钢筋代换 1.强度控制（1）以另一种牌号或直径的钢筋代替设计文件中规定的钢筋时，应遵守以下规定：应按钢筋承载力设计值相等的原则进行，钢筋代换后应满足规定的钢筋间距、锚固长度、最小钢筋直径等构造要求。以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法减少钢筋截面积。（2）用同牌号钢筋代换时，其直径变化范围不宜超过 4mm，代换后钢筋总截面面积与设计文件中规定的钢筋截面面积之比不得小于 98%或大于 103%。（3）设计主筋采取同牌号的钢筋代换时，应保持间距不变，可以用直径比设计钢筋直径大一级和小一级的两种型号钢筋间隔配置代换，满足钢筋最小间距要求。2.最小配筋率 当构件按最小配筋率配筋时，可按钢筋的面积相等的原则进行代换。3.裂缝或挠度 当钢筋受裂缝开展宽度或挠度控制时，代换后还应进行裂缝或挠度验算。四、钢筋加工四、钢筋加工 启晨教育QQ502525204 4 学员专用 请勿外泄 课程咨询：环球网校学员专用 连接方法 注意事项/分类 接头要求 整体控制 面积控制 绑扎 受拉钢筋直径小于或等于22mm，受压钢筋直径小于或等于32mm，其他钢筋直径小于等于25mm，可采用绑扎连接。轴心受拉、小偏心受拉及直接承受动力荷载的构件纵向受力钢筋不得采用绑扎连接。钢筋接头应分散布置，宜设置在受力较小处，同一构件中的纵向受力钢筋接头宜相互错开，结构构件中纵向受力钢筋的接头应相互错开 35d(d 为纵向受力钢筋的较大直径),且不小于500mm。焊接与绑扎接头距离钢筋弯头起点不得小于 10d，也不应位于最大弯矩处 受拉区：不宜超过 25%受压区：不宜超过 50%焊接 手工电弧焊、气压焊、竖向钢筋接触电渣焊（闪光对焊、熔槽焊、电渣压力焊、气压焊、窄间隙焊）受拉区：不宜超过 50%受压区：不受限制 机械 套筒挤压连接、锥螺纹连接和直螺纹连接 无 若两根相邻的钢筋接头中距在 500mm 以内或两绑扎接头的中距在绑扎搭接长度以内，均作为同一截面处理。五、钢筋安装五、钢筋安装 钢筋绑扎前应核对成品钢筋的型号规格、外形尺寸和数量等是否与配料表、料牌相符。钢筋绑扎前应放样画出钢筋中心线位置。六、质量检查与控制 钢筋工程质量检查应按照钢筋施工工艺的相关要求，采取直观检查、实测检查、仪器测试等。【例题单选】下列关于立面图中的双层钢筋表示中，正确的是（）。A.B.C.D.启晨教育QQ502525204 5 学员专用 请勿外泄 课程咨询：环球网校学员专用 【答案】A【解析】配有双层钢筋的墙体钢筋立面图中，远面钢筋的弯折向上或向左，近面钢筋的弯折向下或向右，标注远面的代号为“YM”，近面的代号为“JM”,故选 A。【例题多选】下列关于钢筋代换的说法，正确的有（）。A.当构件按最小配筋率配筋时，可按钢筋的面积相等的原则进行代换 B.以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法来减少钢筋截面积 C.以高一级钢筋代换低一级钢筋时，宜采用改变钢筋根数的方法来减少钢筋截面积 D.用同钢号某直径钢筋代替另一种直径的钢筋时，其直径变化范围不宜超过 4mm E.设计主筋采取同牌号的钢筋代换时，应保持间距不变【答案】ABDE【解析】以高一级钢筋代换低一级钢筋时，宜采用改变钢筋直径的方法而不宜采用改变钢筋根数的方法来减少钢筋截面积。故选项 C 错误。【例题单选】下列受弯构件的钢筋接头方式中，同一截面钢筋接头面积占受力钢筋总面积的百分率不符合规范规定的是（）。A.闪光对焊，受拉区 42 B.绑扎，受拉区 20 C.绑扎，受压区 55 D.气压焊，受拉区 38【答案】C【解析】绑扎，受拉区不超过 25，受压区不超过 50。故 C 错误。启晨教育QQ502525204
