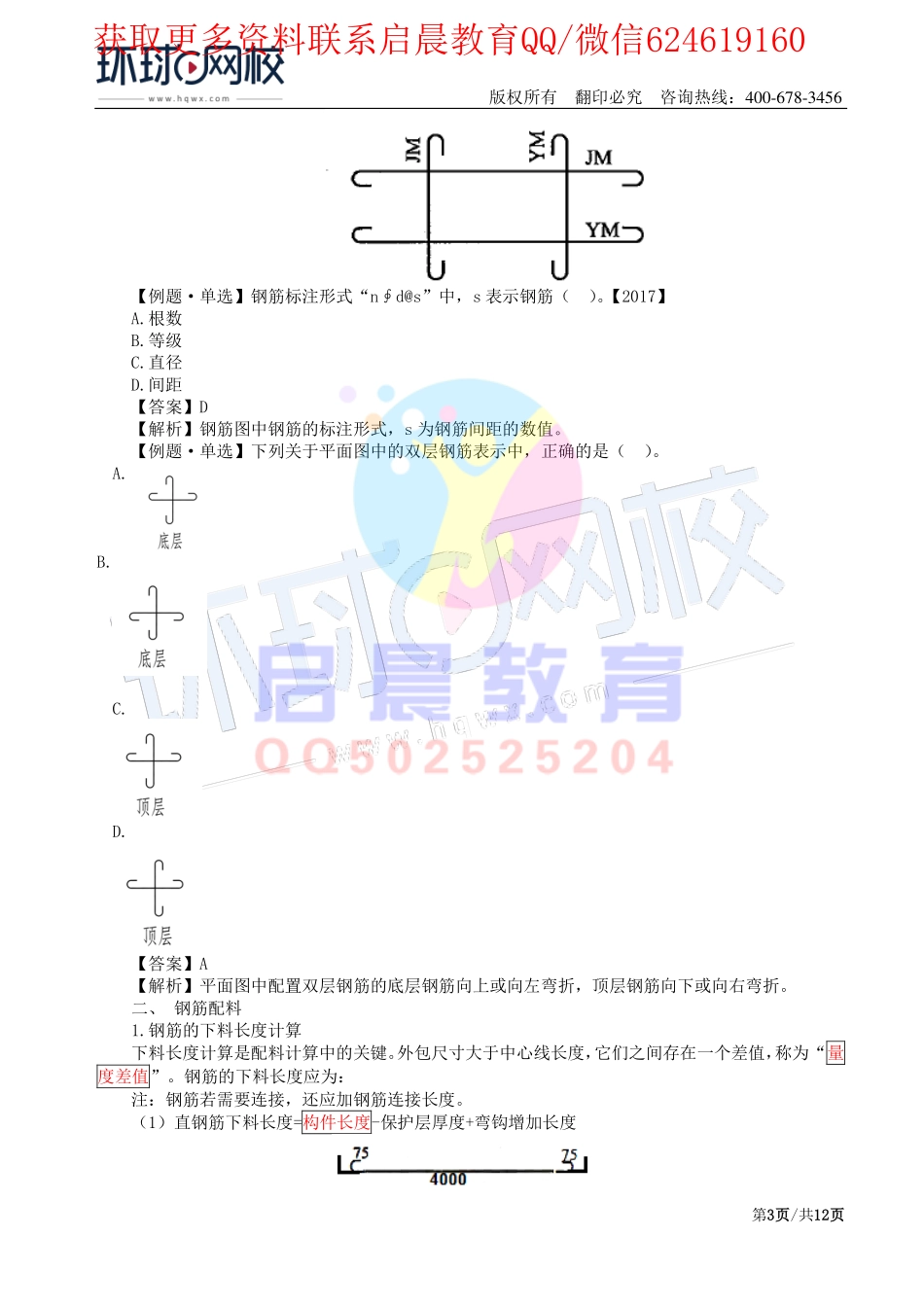

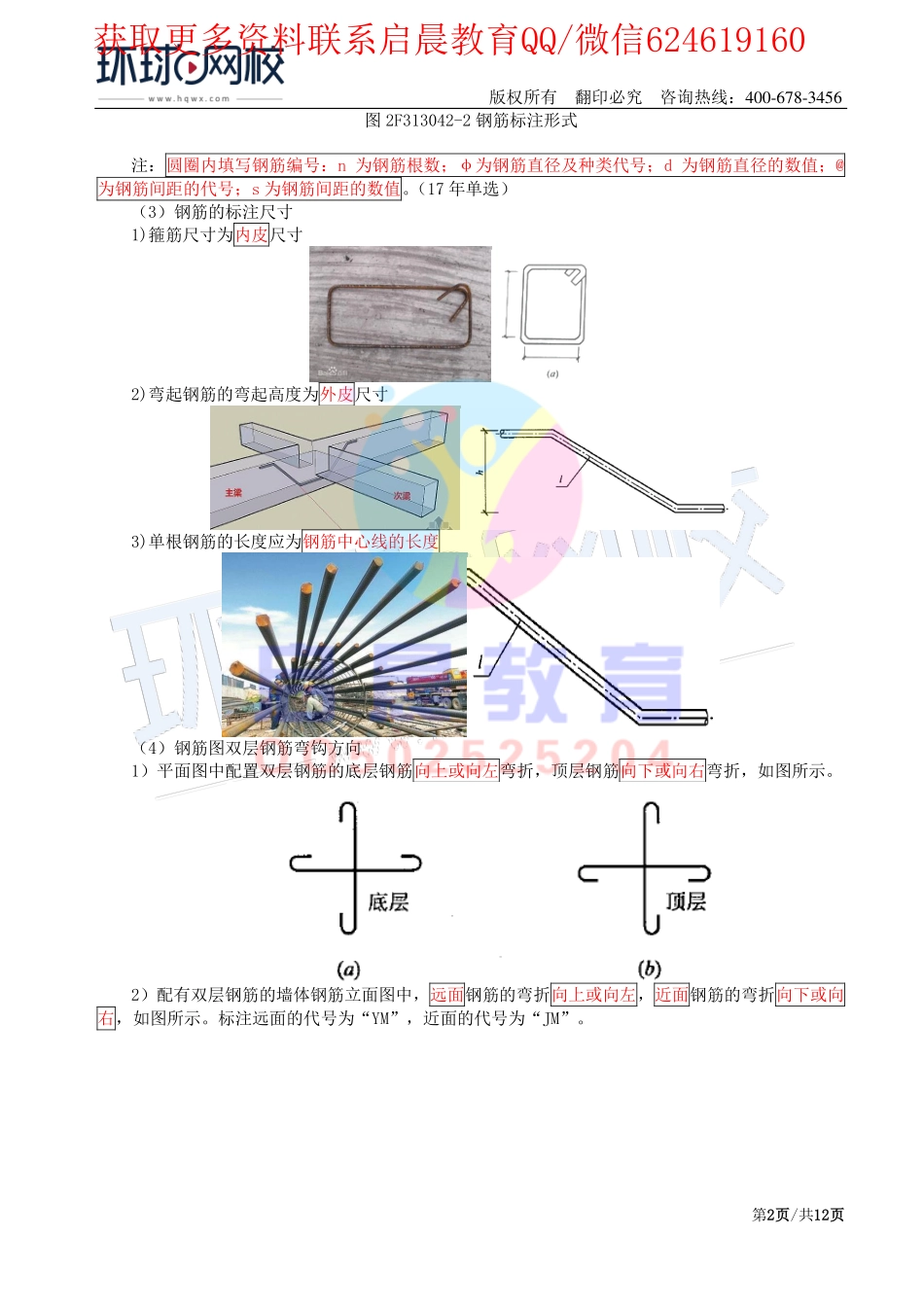

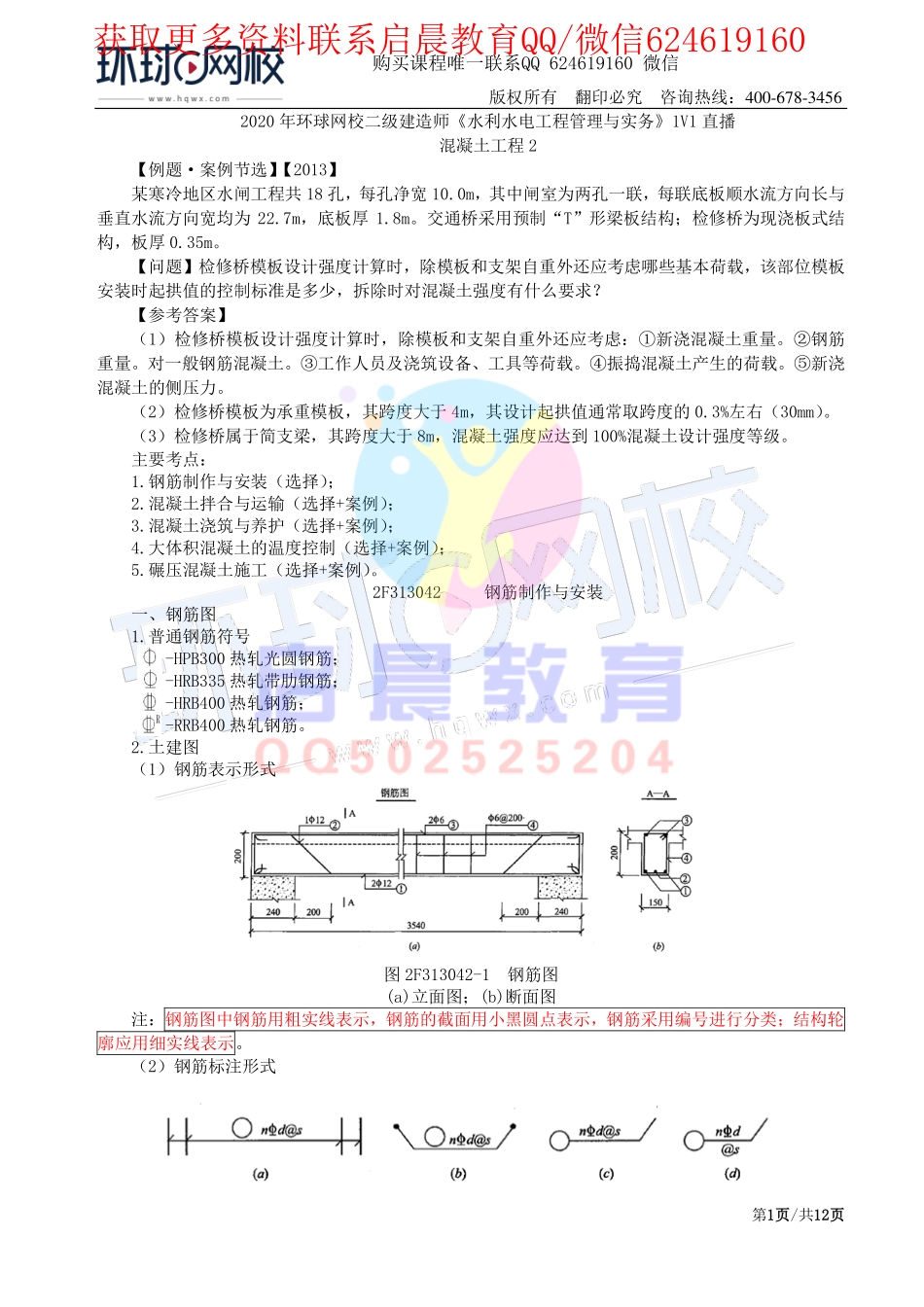

版权所有 翻印必究 咨询热线：400-678-3456 第1 1页页/共1212页页 2020 年环球网校二级建造师水利水电工程管理与实务1V1 直播 混凝土工程 2【例题案例节选】【2013】某寒冷地区水闸工程共 18 孔，每孔净宽 10.0m，其中闸室为两孔一联，每联底板顺水流方向长与垂直水流方向宽均为 22.7m，底板厚 1.8m。交通桥采用预制“T”形梁板结构；检修桥为现浇板式结构，板厚 0.35m。【问题】检修桥模板设计强度计算时，除模板和支架自重外还应考虑哪些基本荷载，该部位模板安装时起拱值的控制标准是多少，拆除时对混凝土强度有什么要求？【参考答案】（1）检修桥模板设计强度计算时，除模板和支架自重外还应考虑：新浇混凝土重量。钢筋重量。对一般钢筋混凝土。工作人员及浇筑设备、工具等荷载。振捣混凝土产生的荷载。新浇混凝土的侧压力。（2）检修桥模板为承重模板，其跨度大于 4m，其设计起拱值通常取跨度的 0.3%左右（30mm）。（3）检修桥属于简支梁，其跨度大于 8m，混凝土强度应达到 100%混凝土设计强度等级。主要考点：1.钢筋制作与安装（选择）；2.混凝土拌合与运输（选择+案例）；3.混凝土浇筑与养护（选择+案例）；4.大体积混凝土的温度控制（选择+案例）；5.碾压混凝土施工（选择+案例）。2F313042 钢筋制作与安装 一、钢筋图 1.普通钢筋符号-HPB300 热轧光圆钢筋；-HRB335 热轧带肋钢筋；-HRB400 热轧钢筋；-RRB400 热轧钢筋。2.土建图（1）钢筋表示形式 图 2F313042-1 钢筋图(a)立面图；(b)断面图 注：钢筋图中钢筋用粗实线表示，钢筋的截面用小黑圆点表示，钢筋采用编号进行分类；结构轮廓应用细实线表示。（2）钢筋标注形式 购买课程唯一联系QQ 624619160 微信获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第2 2页页/共1212页页 图 2F313042-2 钢筋标注形式 注：圆圈内填写钢筋编号：n 为钢筋根数；为钢筋直径及种类代号；d 为钢筋直径的数值；为钢筋间距的代号；s 为钢筋间距的数值。（17 年单选）（3）钢筋的标注尺寸 1)箍筋尺寸为内皮尺寸 2)弯起钢筋的弯起高度为外皮尺寸 3)单根钢筋的长度应为钢筋中心线的长度 （4）钢筋图双层钢筋弯钩方向 1）平面图中配置双层钢筋的底层钢筋向上或向左弯折，顶层钢筋向下或向右弯折，如图所示。2）配有双层钢筋的墙体钢筋立面图中，远面钢筋的弯折向上或向左，近面钢筋的弯折向下或向右，如图所示。标注远面的代号为“YM”，近面的代号为“JM”。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第3 3页页/共1212页页 【例题单选】钢筋标注形式“nds”中，s 表示钢筋（）。【2017】A.根数 B.等级 C.直径 D.间距【答案】D 【解析】钢筋图中钢筋的标注形式，s 为钢筋间距的数值。【例题单选】下列关于平面图中的双层钢筋表示中，正确的是（）。A.B.C.D.【答案】A 【解析】平面图中配置双层钢筋的底层钢筋向上或向左弯折，顶层钢筋向下或向右弯折。二、钢筋配料 1.钢筋的下料长度计算 下料长度计算是配料计算中的关键。外包尺寸大于中心线长度，它们之间存在一个差值，称为“量度差值”。钢筋的下料长度应为：注：钢筋若需要连接，还应加钢筋连接长度。（1）直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第4 4页页/共1212页页 （2）弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度 （3）箍筋下料长度=箍筋周长+箍筋调整值 2.钢筋代换 施工中缺少设计图中要求的钢筋品种或规格时，可按下述原则进行代换：（1）等强度代换。当构件设计是按强度控制时，可按强度相等的原则代换。（2）当构件按最小配筋率配筋时，可按钢筋的面积相等的原则进行代换。（3）当钢筋受裂缝开展宽度或挠度控制时，代换后还应进行裂缝或挠度验算。重要结构中的钢筋代换，应征得设计单位同意。【例题单选】直钢筋下料长度等于（）。A.构件长度保护层厚度十弯钩增加长度 B.直段长度十斜段长度弯曲调整值十弯钩增加长度 C.构件长度十保护层厚度弯钩增加长度 D.构件长度十保护层厚度十弯钩增加长度【答案】A【解析】直钢筋下料长度=构件长度保护层厚度十弯钩增加长度。【例题单选】当构件设计是按强度控制时，可按钢筋（）相等的原则进行钢筋代换。A.强度 B.刚度 C.受力 D.面积【答案】A【解析】施工中缺少设计图中要求的钢筋品种或规格时，可按下述原则进行代换：（1）等强度代换。当构件设计是按强度控制时，可按强度相等的原则代换。（2）当构件按最小配筋率配筋时，可按钢筋的面积相等的原则进行代换。（3）当钢筋受裂缝开展宽度或挠度控制时，代换后还应进行裂缝或挠度验算。三、钢筋加工 钢筋的加工包括调直、去锈、切断、弯曲和连接等。（一）钢筋调直、去锈 用冷拉法调直钢筋，其矫直冷拉率不得大于 1%（I 级钢筋不得大于 2%）。（二）钢筋切断、弯曲 切断钢筋可用钢筋切断机完成。一般弯筋工作在钢筋弯曲机上进行。（三）钢筋连接 钢筋连接常用的连接方法有焊接连接、机械连接和绑扎连接。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第5 5页页/共1212页页 1.钢筋焊接连接 钢筋的焊接质量与钢材的可焊性、焊接工艺有关。常用的焊接方法有闪光对焊、电弧焊、电渣压力焊、气压焊和电阻点焊等。2.钢筋机械连接 钢筋套筒挤压连接、直螺纹套筒连接、精轧大螺旋钢筋套筒连接、热熔剂充填套筒连接、平面承压对接等。3.接头的分布要求（16、12 年单选）连接接头 受弯构件 受拉区 受压区 焊接接头 不宜超过 50%不受限制 绑扎接头 不宜超过 25%不宜超过 50%机械连接接头 不宜超过 50%A 级接头不受限制 注：（1）焊接与绑扎接头距离钢筋弯头起点不得小于 10d，也不应位于最大弯矩处。（2）若两根相邻的钢筋接头中距在 500mm 以内或两绑扎接头的中距在绑扎搭接长度以内，均作为同一截面处理。四、钢筋安装 钢筋的安装可采用散装和整装两种方式。注：整装是将加工成型的钢筋，在焊接车间用点焊焊接交叉结点。【例题单选】某钢筋混凝土构件，钢筋采用机械连接，同一截面受拉区钢筋接头的截面面积最多不宜超过受力钢筋总截面面积的（）。【2016】A.50%B.20%C.30%D.40%【答案】A【解析】机械连接接头，其接头分布应按设计规定执行，当设计没有要求时，在受拉区不宜超过50%。2F313043 混凝土拌合与运输 一、拌合方式 混凝土拌合必须按照试验部门签发并经审核的混凝土配料单进行配料，严禁擅自更改。混凝土组成材料的配料量均以重量计。材料名称 称量的允许偏差（%）水泥、掺合料、水、冰、外加剂溶液 1 集料（18 年单选）2（1）一次投料法（常用方法），将砂、石、水、水泥同时加入搅拌筒中进行搅拌。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第6 6页页/共1212页页 （2）二次投料法可分为预拌水泥砂浆及预拌水泥净浆法（15 年多选）。与一次投料法相比，混凝土强度可提高 15%，也可节约水泥 1520。（3）水泥裹砂法。与一次投料法相比，强度可提高 2030，混凝土不易产生离析现象，泌水少，工作性好。【例题单选】水工混凝土配料中，砂的称量允许偏差为（）%。【2018】A.1.0 B.1.5 C.2.0 D.2.5【答案】C 【解析】砂属于集料，故其称量允许偏差为2.0%。【例题多选】下列混凝土拌合方式中，属于二次投料的是（）。【2015】A.预拌水泥砂浆法 B.预拌水泥净浆法 C.预拌水泥裹砂法 D.预拌水泥砂石法 E.预拌砂石法【答案】AB 【解析】本题考查的是混凝土拌合与运输。二次投料法可分为预拌水泥砂浆法及预拌水泥净浆法。与一次投料法相比，混凝土强度可提高 15%，也可节约水泥 15%20%。二、拌合设备生产能力的确定 拌合设备生产能力主要取决于设备容量、台数与生产率等因素。三、混凝土的运输设备 1.通常混凝土的水平运输设备主要有有轨和无轨运输两种。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第7 7页页/共1212页页 2.垂直运输设备主要有门式起重机、塔式起重机、缆式起重机、履带式起重机。3.使用的运输设备，应使混凝土在运输过程中不致发生分离、漏浆、严重泌水、过多温度回升和坍落度损失。运输过程中应注意的事项：（1）应尽量缩短运输时间和转运次数。（2）掺普通减水剂的混凝土运输时间不宜超过下表的规定。运输时平均气温（）混凝土运输时间（min）2030 45 1020 60 510 90（3）因故停歇过久，混凝土已初凝或已失去塑性时，应作废料处理。（4）严禁在运输途中和卸料时加水。四、混凝土运输方案 大坝等建筑物的混凝土运输浇筑，主要有：门、塔机运输方案，缆机运输方案以及辅助运输浇筑方案。选择混凝土运输浇筑方案的原则：（1）运输效率高，成本低，转运次数少，不易分离，质量容易保证；（2）起重设备能够控制整个建筑物的浇筑部位；（3）主要设备型号要少，性能良好，配套设备能使主要设备的生产能力充分发挥；（4）在保证工程质量前提下能满足高峰浇筑强度的要求；（5）除满足混凝土浇筑要求外，同时能最大限度地承担模板、钢筋、金属结构及仓面小型机具的吊运工作；（6）在工作范围内能连续工作，设备利用率高，不压浇筑块，或不因压块而延误浇筑工期。【例题多选】混凝土的水平运输设备主要有（）。A.有轨运输 B.门机 C.无轨运输 D.缆机 E.履带式起重机【答案】AC【解析】通常混凝土的水平运输设备主要有有轨和无轨运输两种。【例题多选】混凝土在运输过程（当时平均气温为 15）中，掺普通减水剂的混凝土运输时间可以是（）。A.45min B.50min C.55min 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第8 8页页/共1212页页 D.60min E.90min【答案】ABCD【解析】混凝土在运输过程（当时平均气温为 15）中，掺普通减水剂的混凝土运输时间不宜超过 60min。2F313044 混凝土浇筑与温度控制 一、混凝土浇筑与养护 混凝土浇筑的施工过程包括：（一）浇筑前的准备作业 1.基础面的处理 基础面类型 处理措施 砂砾地基 应清除杂物，整平建基面，再浇 1020cm 低强度等级混凝土作垫层，以防漏浆 土基 应先铺碎石，盖上湿砂，压实后，再浇混凝土 岩基 爆破后用人工清除表面松软岩石、棱角和反坡，并用高压水枪冲洗，若粘有油污和杂物，可用金属刷刷洗，直至洁净为止 2.施工缝处理 在新混凝土浇筑之前，使表层石子半露，形成有利于层间结合的麻面。对于纵缝表面可不凿毛，但应冲洗干净，以利灌浆。3.模板、钢筋及预埋件安设 4.开仓前全面检查 仓面准备就绪，风、水、电及照明布置妥当后，才允许开仓浇筑。一经开仓则应连续浇筑，避免因中断而出现冷缝。（二）入仓铺料 1.混凝土入仓铺料多用平浇法。2.层间间歇超过混凝土初凝时间，会出现冷缝，使层间的抗渗、抗剪和抗拉能力明显降低。3.分块尺寸和铺层厚度受混凝土运输浇筑能力的限制（15 年考点）。（1）若分块尺寸和铺层厚度已定，要使层间不出现冷缝，应采取措施增大运输浇筑能力。（2）倘设备能力难以增加，则应考虑改变浇筑方法，将平铺法改变为斜层浇筑或台阶浇筑，以避免出现冷缝。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第9 9页页/共1212页页 为避免砂浆流失、集料分离，此时宜采用低坍落度混凝土。（三）平仓与振捣 平仓可用插入式振捣器插入料堆顶部振动，使混凝土液化后自行摊平，也可用平仓振捣机进行平仓振捣。振捣是保证混凝土密实的关键。为了避免漏振，应使振点均匀排列，有序进行振捣，并使振捣器插入下层混凝土约 5cm，以利上下层结合。混凝土拌合物出现下列情况之一者，按不合格料处理：(1)错用配料单已无法补救，不能满足质量要求。(2)混凝土配料时，任意一种材料计量失控或漏配，不符合质量要求。(3)拌合不均匀或夹带生料。(4)出机口混凝土坍落度超过最大允许值。（四）混凝土检查与养护 1.检查 混凝土拆模后，应检查其外观质量。有混凝土裂缝、蜂窝、麻面、错台和模板走样等质量问题或事故时应及时检查和处理。对混凝土强度或内部质量有怀疑时，可采取无损检测法（如回弹法、超声回弹综合法等）或钻孔取芯、压水试验等进行检查。2.养护 通常采用洒水养护或安管喷雾。养护时间与浇筑结构特征和水泥发热特征有关。正常养护 2-3 周，有时更长。对于已经拆模的混凝土表面，应用草垫等覆盖。【例题多选】混凝土浇筑的施工过程包括（）。A.浇筑前的准备作业 B.浇筑时的入仓铺料 C.压实 D.浇筑后的养护 E.整平【答案】ABD 【解析】本题考查的是混凝土浇筑与温度控制。混凝土浇筑的施工过程包括：浇筑前的准备作业、浇筑时入仓铺料、平仓振捣和浇筑后的养护。【例题单选】确定大体积混凝土浇筑的分块尺寸和铺层厚度的主要因素是混凝土（）。【2015】A.运输浇筑能力 B.施工人员数量 C.施工现场环境 D.温度控制措施【答案】A 【解析】本题考查的是混凝土浇筑与养护。分块尺寸和铺层厚度受混凝土运输浇筑能力的限制。二、大体积混凝土的温度控制（一）大体积混凝土温度裂缝类型 表面裂缝、贯穿裂缝、深层裂缝。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第1010页页/共1212页页 （二）大体积混凝土应做好温度控制措施的原因 大体积混凝土紧靠基础产生的贯穿裂缝，无论对坝的整体受力还是防渗效果的影响比之浅层表面裂缝的危害都大得多。表面裂缝也可能成为深层裂缝的诱发因素，对坝的抗风化能力和耐久性有一定影响。（三）大体积混凝土温控措施 【例题多选】下列混凝土温控措施中，能减少每立方米混凝土的水泥用量的措施有（）等。A.对集料进行预冷 B.采用低流态干硬性贫混凝土 C.改善集料级配，增大集料粒径 D.大量掺粉煤灰 E.采用高效减水剂【答案】BCDE 【解析】A 选项是降低混凝土的入仓温度措施。三、碾压混凝土施工 引入：碾压混凝土坝是采用碾压土石坝的施工方法，使用干贫混凝土修建的混凝土坝，是混凝土坝施工的一种新技术。1.混凝土配合比设计的要求 (1)掺合料掺量：掺量超过 65%时，应做专门试验论证。(2)水胶比：应根据设计提出的混凝土强度、抗渗性、抗冻性和拉伸变形等要求确定，其值宜不大于 0.65。(3)砂率：应通过试验选取最佳砂率值。使用天然砂石料时，三级配碾压混凝土的砂率为 28%32%，二级配时为 32%37%；使用人工砂石料时，砂率应增加 3%6%。(4)单位用水量：可根据碾压混凝土 VC 值(拌合物工作度，按试验规程规定的方法测得的时间，以秒为计量单位)、集料的种类及最大粒径、砂率、石粉含量、掺合料以及外加剂等选定。获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第1111页页/共1212页页 (5)外加剂：外加剂品种和掺量应通过试验确定。2.碾压混凝土施工 碾压混凝土应采用大仓面薄层连续浇筑。（1）铺筑 方法 铺筑方法宜采用平层通仓法，也可采用斜层平推法。铺筑层应以固定方向逐条带铺筑。参数 铺筑面积应与铺筑强度及碾压混凝土允许层间间隔时间相适应。（2）碾压 机械 振动碾行走速度应控制在 1.01.5km/h。方法 坝体迎水面 35m 范围内，碾压方向应垂直于水流方向。碾压作业宜采用搭接法，碾压条带间搭接宽度为 1020cm;端头部位搭接宽度宜为 100cm 左右。3.施工质量控制的要求（1）指标 表观密度：检测采用核子水分密度仪或压实密度计。相对密实度：对于建筑物的外部混凝土，相对密实度不得小于 98%；对于内部混凝土，相对密实度不得小于 97%。（2）方法 钻孔取样是评定碾压混凝土质量的综合方法。钻孔取样可在碾压混凝土达到设计龄期后进行。钻孔取样评定的内容如下：芯样获得率：评价碾压混凝土的均质性；压水试验：评定碾压混凝土抗渗性；芯样的物理力学性能试验：评定碾压混凝土的均质性和力学性能；芯样断口位置及形态描述：评价层间结合是否符合设计要求；芯样外观描述：评定碾压混凝土的均质性和密实性。【例题单选】使用天然砂石料时，三级配碾压混凝土的砂率为（）。A.22%28%B.28%32%C.32%37%D.37%42%【答案】B【解析】砂率：应通过试验选取最佳砂率值。使用天然砂率时，三级配碾压混凝土的砂率为28%-32%，二级配时为 32%-37%；使用人工砂石料时，砂率应增加 3%-6%。【例题单选】相对压实度是评价碾压混凝土压实质量的指标,建筑物的内部混凝土相对压实不得小于（）。A.96 B.97 C.98 D.99【答案】B【解析】相对压实度是评价碾压混凝土压实质量的指标,对于建筑物的外部混凝土相对压实不得小于 98，对于内部混凝土相对压实不得小于 97。小结 优先级别 1 混凝土拌合方式 获取更多资料联系启晨教育QQ/微信624619160 版权所有 翻印必究 咨询热线：400-678-3456 第1212页页/共1212页页 混凝土浇筑与养护 温控措施 优先级别 2 钢筋图、配料与加工 混凝土运输设备 碾压混凝土施工 优先级别 3 设备生产能力 混凝土运输方案 获取更多资料联系启晨教育QQ/微信624619160
