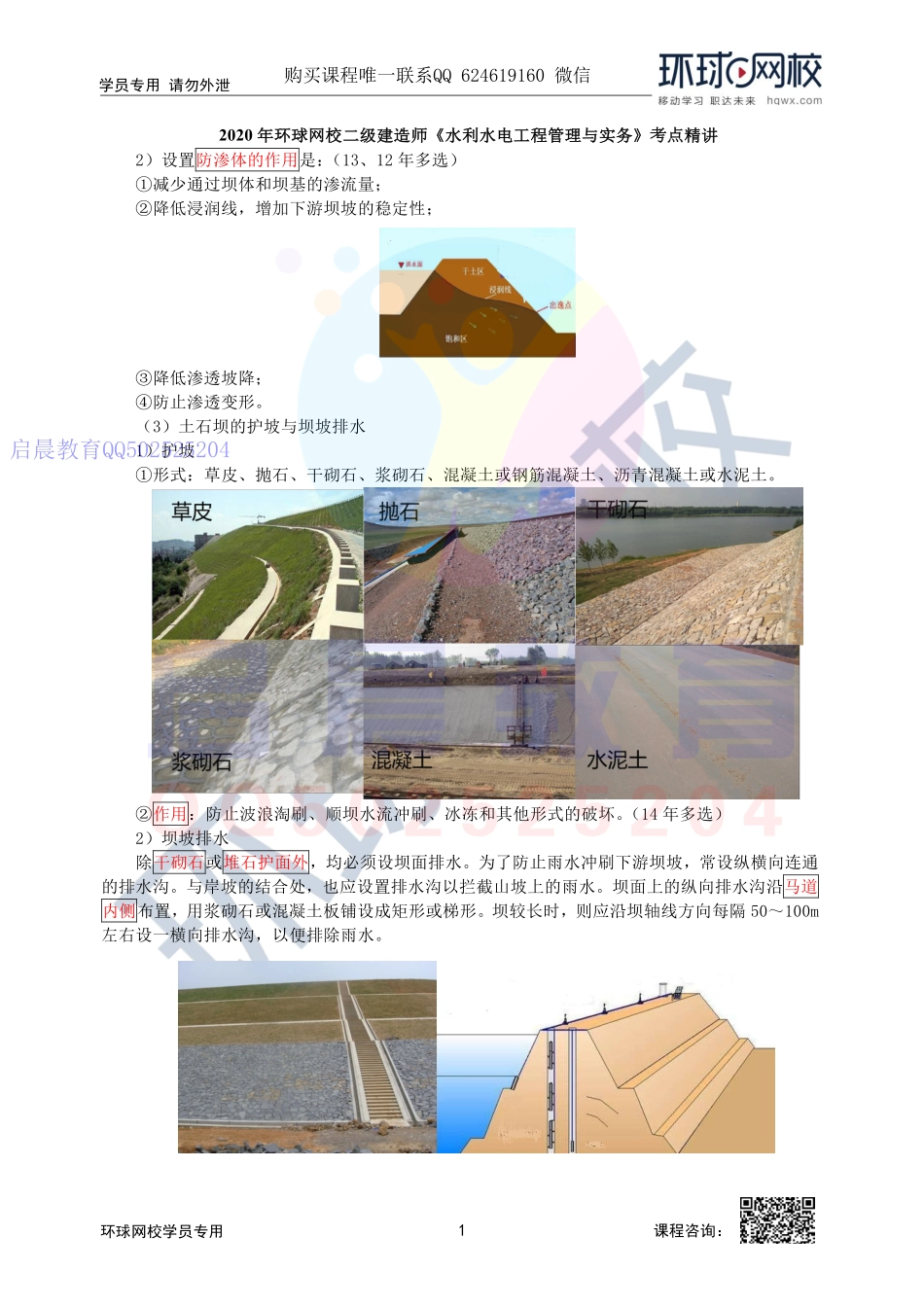

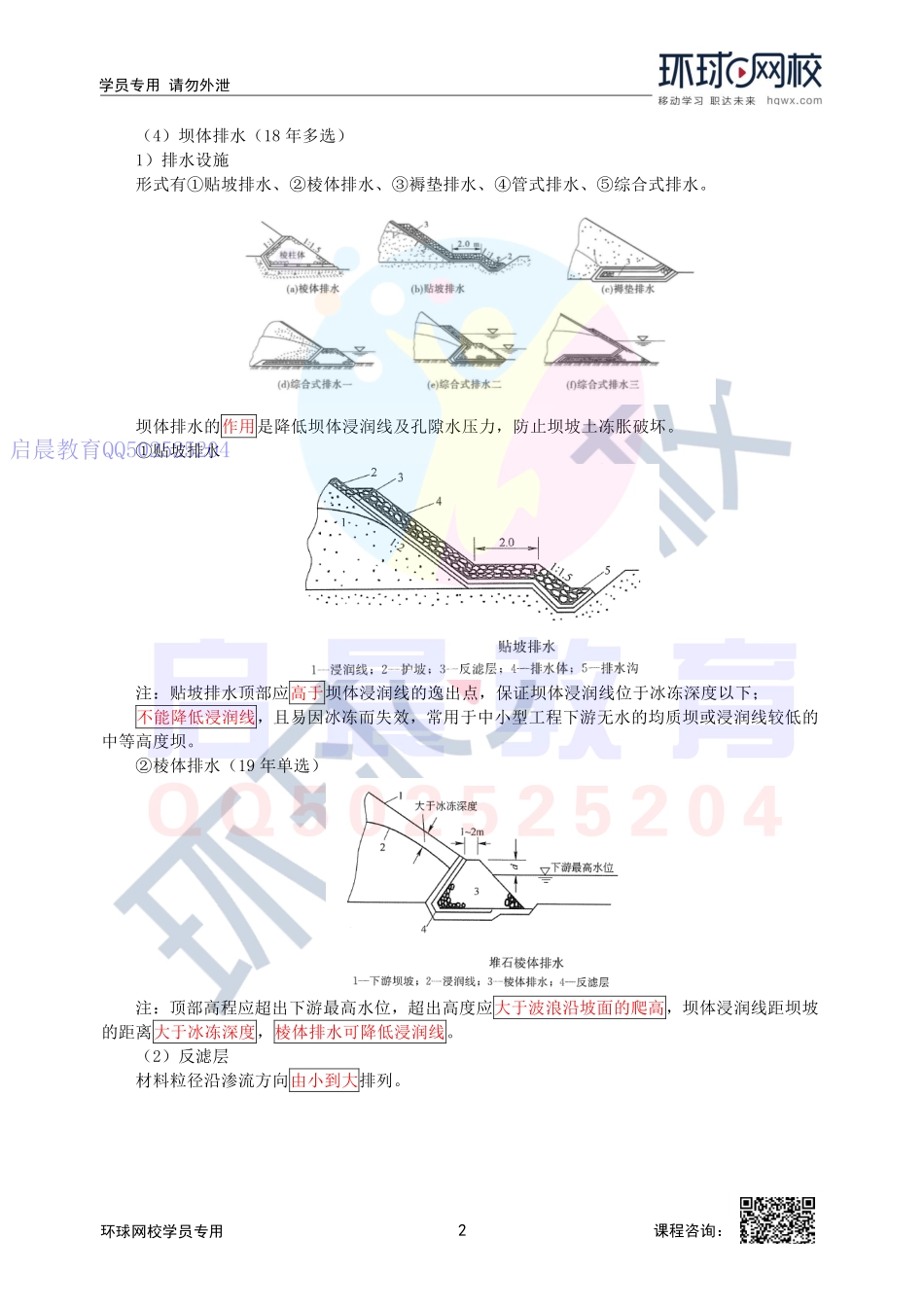

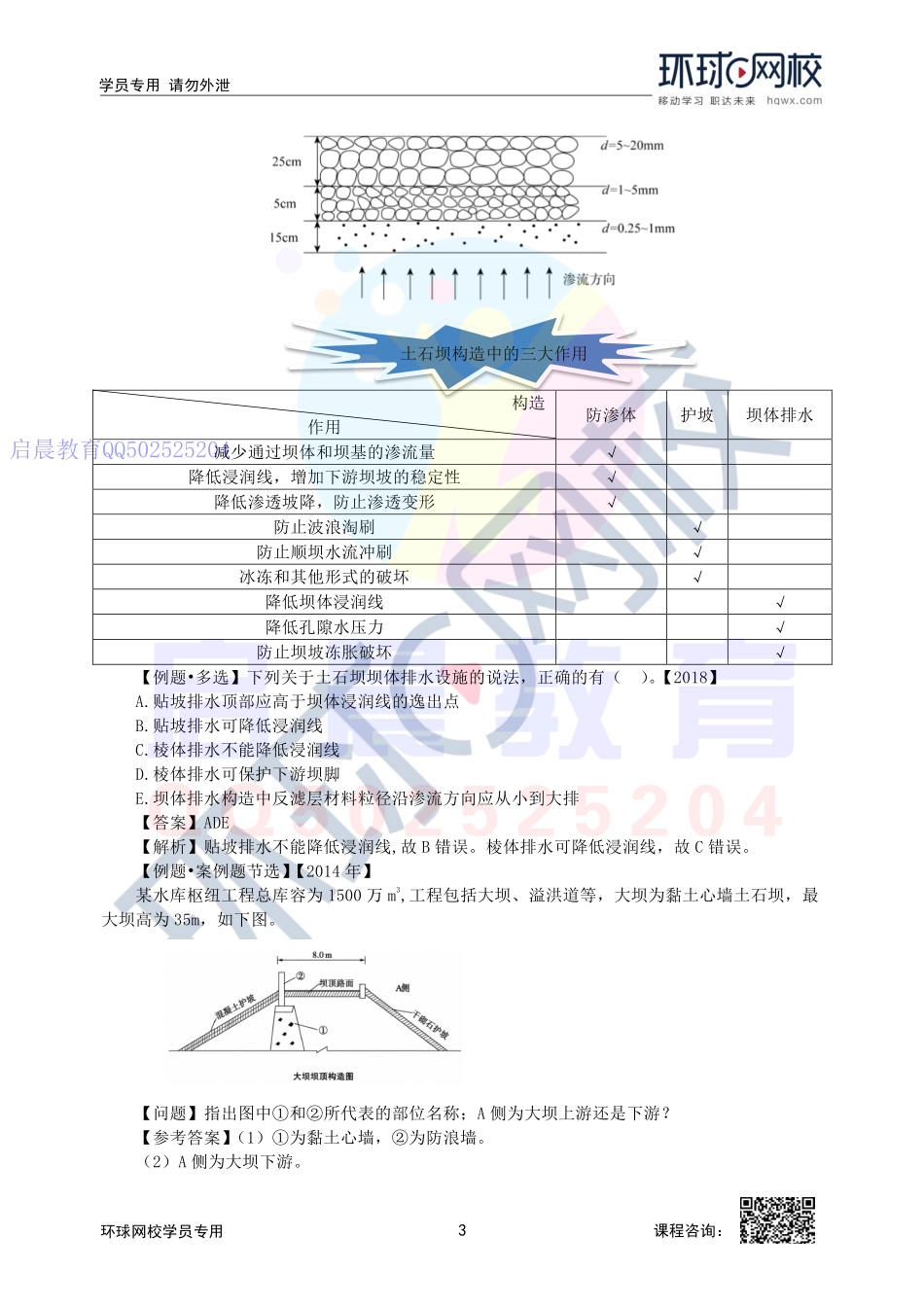

1 学员专用 请勿外泄课程咨询：环球网校学员专用 2020 年环球网校二级建造师水利水电工程管理与实务考点精讲年环球网校二级建造师水利水电工程管理与实务考点精讲 2）设置防渗体的作用是：（13、12 年多选）减少通过坝体和坝基的渗流量；降低浸润线，增加下游坝坡的稳定性；降低渗透坡降；防止渗透变形。（3）土石坝的护坡与坝坡排水1）护坡形式：草皮、抛石、干砌石、浆砌石、混凝土或钢筋混凝土、沥青混凝土或水泥土。作用：防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。（14 年多选）2）坝坡排水除干砌石或堆石护面外，均必须设坝面排水。为了防止雨水冲刷下游坝坡，常设纵横向连通的排水沟。与岸坡的结合处，也应设置排水沟以拦截山坡上的雨水。坝面上的纵向排水沟沿马道内侧布置，用浆砌石或混凝土板铺设成矩形或梯形。坝较长时，则应沿坝轴线方向每隔 50100m左右设一横向排水沟，以便排除雨水。购买课程唯一联系QQ 624619160 微信启晨教育QQ502525204 2 学员专用 请勿外泄 课程咨询：环球网校学员专用（4）坝体排水（18 年多选）1）排水设施 形式有贴坡排水、棱体排水、褥垫排水、管式排水、综合式排水。坝体排水的作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。贴坡排水 注：贴坡排水顶部应高于坝体浸润线的逸出点，保证坝体浸润线位于冰冻深度以下；不能降低浸润线，且易因冰冻而失效，常用于中小型工程下游无水的均质坝或浸润线较低的中等高度坝。棱体排水（19 年单选）注：顶部高程应超出下游最高水位，超出高度应大于波浪沿坡面的爬高，坝体浸润线距坝坡的距离大于冰冻深度，棱体排水可降低浸润线。（2）反滤层 材料粒径沿渗流方向由小到大排列。启晨教育QQ502525204 3 学员专用 请勿外泄 课程咨询：环球网校学员专用 土石坝构造中的三大作用 构造 作用 防渗体 护坡 坝体排水 减少通过坝体和坝基的渗流量 降低浸润线，增加下游坝坡的稳定性 降低渗透坡降，防止渗透变形 防止波浪淘刷 防止顺坝水流冲刷 冰冻和其他形式的破坏 降低坝体浸润线 降低孔隙水压力 防止坝坡冻胀破坏 【例题多选】下列关于土石坝坝体排水设施的说法，正确的有（）。【2018】A.贴坡排水顶部应高于坝体浸润线的逸出点 B.贴坡排水可降低浸润线 C.棱体排水不能降低浸润线 D.棱体排水可保护下游坝脚 E.坝体排水构造中反滤层材料粒径沿渗流方向应从小到大排【答案】ADE【解析】贴坡排水不能降低浸润线,故 B 错误。棱体排水可降低浸润线，故 C 错误。【例题案例题节选】【2014 年】某水库枢纽工程总库容为 1500 万 m3,工程包括大坝、溢洪道等，大坝为黏土心墙土石坝，最大坝高为 35m，如下图。【问题】指出图中和所代表的部位名称；A 侧为大坝上游还是下游？【参考答案】（1）为黏土心墙，为防浪墙。（2）A 侧为大坝下游。启晨教育QQ502525204 4 学员专用 请勿外泄 课程咨询：环球网校学员专用 二、二、堤防的构造与作用堤防的构造与作用 土质堤防的构造与作用和土石坝类似，包括堤顶、堤坡与戗台、护坡与坡面排水、防渗与排水设施、防洪墙等。构造 备注 堤顶 顶宽 级别 顶宽（m）1 级 8m 2 级 6m 3 级及以下 3m 坡度 2%3%防浪墙 不宜超过 1.2m 堤坡与戗台 1、2 级土堤的堤坡不宜陡于 1:3。堤高超过 6m 的背水坡宜设戗台，宽度不宜小于 1.5m。护坡与坡面排水 1、2 级土堤水流冲刷或风浪作用强烈的堤段，临水侧坡面宜采用砌石、混凝土或土工织物模袋混凝土护坡；1、2 级堤防背水坡和其他堤防的临水坡，可采用水泥土、草皮等护坡。防渗与排水设施 堤身与地基两者的防渗与排水设施紧密结合，防渗体的顶部应高出设计水位 0.5m 以上 防洪墙 城市、工矿区等修建土堤受限制的地段 启晨教育QQ502525204
