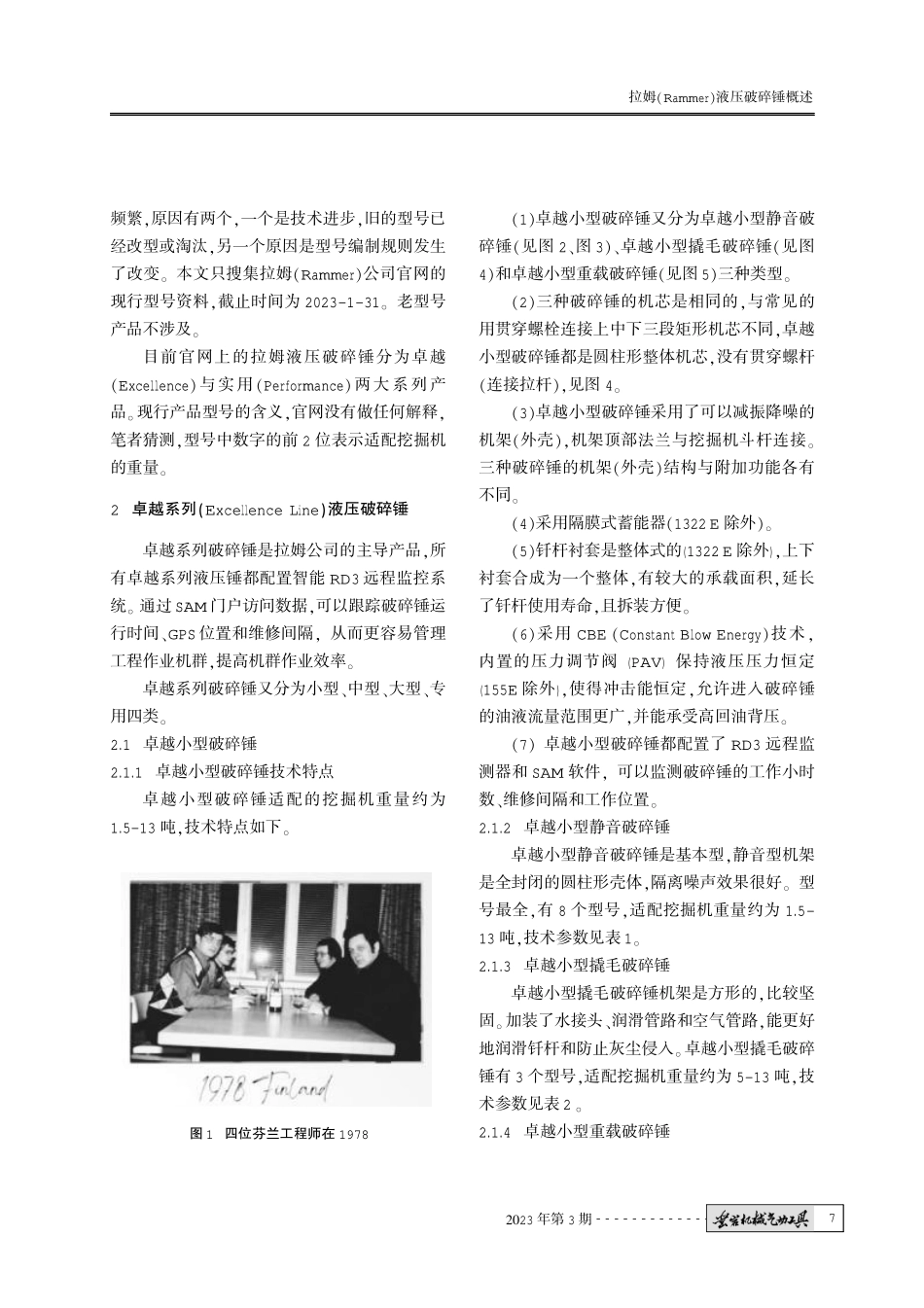

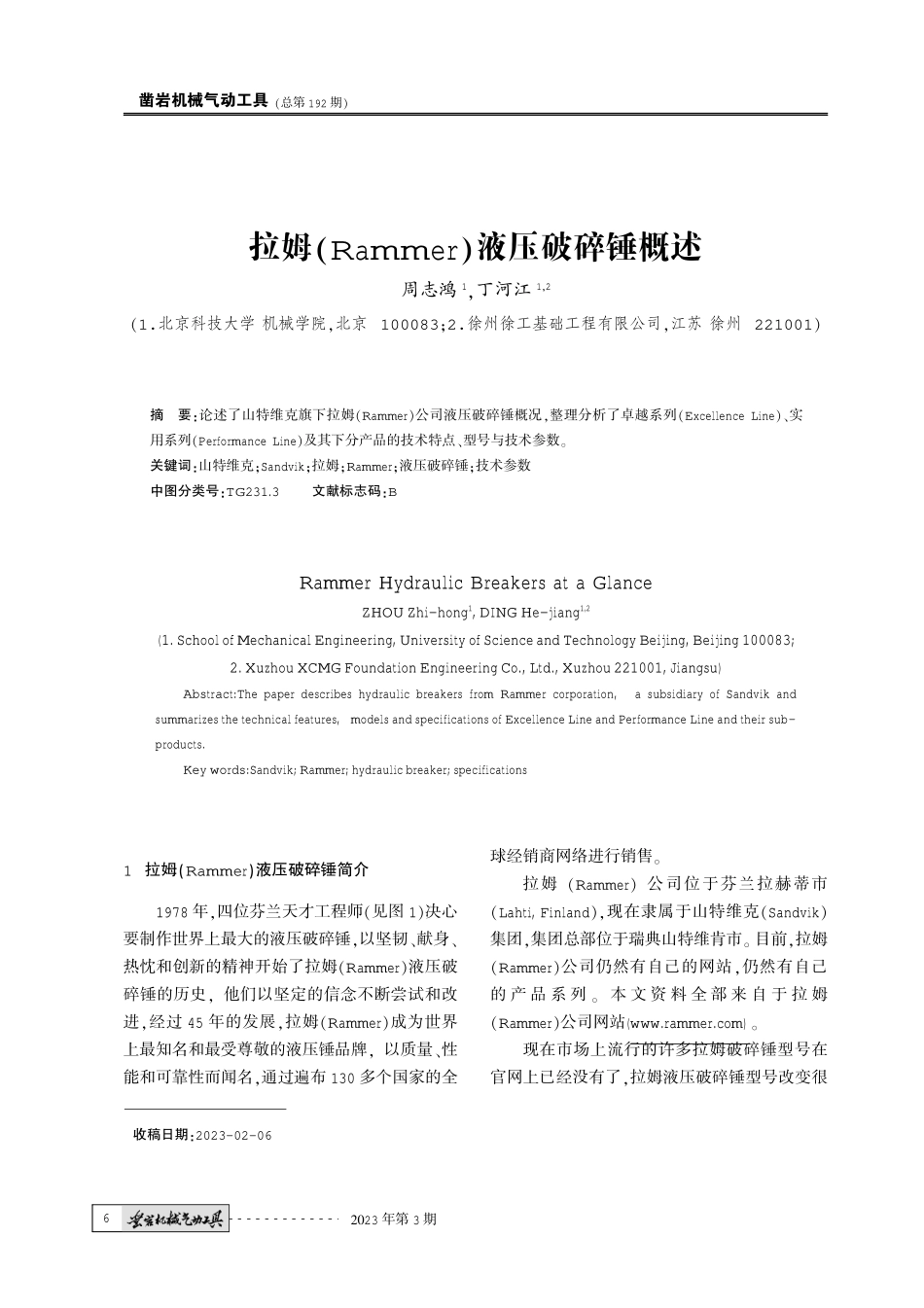

圆园23 年第 3 期凿岩机械气动工具渊总第 192 期冤摘要院论述了山特维克旗下拉姆渊Rammer冤公司液压破碎锤概况袁整理分析了卓越系列渊Excellence Line冤尧实用系列渊Performance Line冤及其下分产品的技术特点尧型号与技术参数遥关键词院山特维克曰Sandvik曰拉姆曰Rammer曰液压破碎锤曰技术参数中图分类号院TG231.3文献标志码院BRammer Hydraulic Breakers at a GlanceZHOUZhi-hong1,DING He-jiang1,2(1.SchoolofMechanicalEngineering,Universityof Scienceand TechnologyBeijing,Beijing100083;2.Xuzhou XCMGFoundation EngineeringCo.,Ltd.,Xuzhou221001,Jiangsu)Abstract:The paper describes hydraulic breakers from Rammer corporation,a subsidiary of Sandvik andsummarizes the technical features,models and specifications of Excellence Line and Performance Line and their sub-products.Key words:Sandvik;Rammer;hydraulic breaker;specifications拉姆渊Rammer冤液压破碎锤概述周志鸿1袁丁河江1袁2渊1.北京科技大学 机械学院袁北京 100083曰2.徐州徐工基础工程有限公司袁江苏 徐州 221001冤1 拉姆渊Rammer冤液压破碎锤简介1978 年袁四位芬兰天才工程师渊见图 1冤决心要制作世界上最大的液压破碎锤袁以坚韧尧献身尧热忱和创新的精神开始了拉姆渊Rammer冤液压破碎锤的历史袁 他们以坚定的信念不断尝试和改进袁经过 45 年的发展袁拉姆渊Rammer冤成为世界上最知名和最受尊敬的液压锤品牌袁 以质量尧性能和可靠性而闻名袁通过遍布 130 多个国家的全球经销商网络进行销售遥拉姆 渊Rammer冤 公司位于芬兰拉赫蒂市渊Lahti,Finland冤袁现在隶属于山特维克渊Sandvik冤集团袁集团总部位于瑞典山特维肯市遥 目前袁拉姆渊Rammer冤公司仍然有自己的网站袁仍然有自己的 产 品 系 列 遥 本 文 资 料 全 部 来 自 于 拉 姆渊Rammer冤公司网站()遥现在市场上流行的许多拉姆破碎锤型号在官网上已经没有了袁拉姆液压破碎锤型号改变很收稿日期院2023-02-066圆园23 年第 3 期图 1 四位芬兰工程师在 1978频繁袁原因有两个袁一个是技术进步袁旧的型号已经改型或淘汰袁另一个原因是型号编制规则发生了改变遥 本文只搜集拉姆渊Rammer冤公司官网的现行型号资料袁截止时间为 2023-1-31遥 老型号产品不涉及遥目前官网上的拉姆液压破碎锤分为卓越渊Excellence冤与实用渊Performance冤两大系列产品遥现行产品型号的含义袁官网没有做任何解释袁笔者猜测袁型号中数字的前 2 位表示适配挖掘机的重量遥2 卓越系列渊Excellence Line冤液压破碎锤卓越系列破碎锤是拉姆公司的主导产品袁所有卓越系列液压锤都配置智能 RD3 远程监控系统遥 通过SAM门户访问数据袁可以跟踪破碎锤运行时间尧GPS 位置和维修间隔袁 从而更容易管理工程作业机群袁提高机群作业效率遥卓越系列破碎锤又分为小型尧中型尧大型尧专用四类遥2.1 卓越小型破碎锤2.1.1 卓越小型破碎锤技术特点卓越小型破碎锤适配的挖掘机重量约为1.5-13 吨袁技术特点如下遥渊1冤卓越小型破碎锤又分为卓越小型静音破碎锤渊见图 2尧图 3冤尧卓越小型撬毛破碎锤渊见图4冤和卓越小型重载破碎锤渊见图 5冤三种类型遥渊2冤三种破碎锤的机芯是相同的袁与常见的用贯穿螺栓连接上中下三段矩形机芯不同袁卓越小型破碎锤都是圆柱形整体机芯袁没有贯穿螺杆渊连接拉杆冤袁见图 4遥渊3冤卓越小型破碎锤采用了可以减振降噪的机架渊外壳冤袁机架顶部法兰与挖掘机斗杆连接遥三种破碎锤的机架渊外壳冤结构与附加功能各有不同遥渊4冤采用隔膜式蓄能器渊1322E 除外冤遥渊5冤钎杆衬套是整体式的(1322E 除外)袁上下衬套合成为一个整体袁有较大的承载面积袁延长了钎杆使用寿命袁且拆装方便遥渊6冤采用 CBE 渊Constant Blow Energy冤技术袁内置的压力调节阀(PAV)保持液压压力恒定(155E 除外)袁使得冲击能恒定袁允许进入破碎锤的油液流量范围更广袁并能承受高回油背压遥渊7冤 卓越小型破碎锤都配置了 RD3 远程监测器和 SAM 软件袁 可以监测破碎锤的工作小时数尧维修间隔和工作位置遥2.1.2 卓越小型静音破碎锤卓越小型静音破碎锤是基本型袁静音型机架是全封闭的圆柱形壳体袁隔离噪声效果很好遥 型号最全袁有 8 个型号袁适配挖掘机重量约为 1.5-13 吨袁技术参数见表1遥2.1.3 卓越小型撬毛破碎锤卓越小型撬毛破碎锤机架是方形的袁比较坚固遥加装了水接头尧润滑管路和空气管路袁能更好地润滑钎杆和防止灰尘侵入遥卓越小型撬毛破碎锤有 3 个型号袁适配挖掘机重量约为 5-13 吨袁技术参数见表2 遥2.1.4 卓越小型重载破碎锤拉姆渊Rammer冤液压破碎锤概述7圆园23 年第 3 期凿岩机械气动工具渊总第 192 期冤表1 卓越小型静音破碎锤技术参数型号155E255E355E最小工作重量袁kg90110150冲击频率袁Hz16.7-43.310-53.313.3-50工作压力袁bar80-13095-15090-150溢流阀压力袁bar220220220流量袁L/min15-3315-3525-55回油背压袁bar202020输入功率袁kW7.28.813.8钎杆直径袁mm364048挖掘机重量袁t0.8-1.81.2-2.51.6-3.6滑移装载机重量袁t0.6-1.30.8-1.71.1-2.4455E555E777E999E1322E23027539050585011.7-43.310-308.3-28.38.3-28.38.3-16.7100-17090-14090-140100-140125-16022022022022022040-7035-9040-12050-15060-120202020202019.82128353256728090952.7-5.23.2-8.04.3-9.55.8-13.09-151.8-3.51.9-5.32.6-6.33.9-8.7卓越小型重载破碎锤机架是方形的袁 和撬毛机架一样袁比较坚固袁但没有加装水管接头尧润滑管路和空气管路遥 卓越小型重载破碎锤有 3 个型号袁适配挖掘机重量约为 5-9 吨袁技术参数见表 3遥2.2 卓越中型破碎锤卓越中型破碎锤适配的挖掘机重量约为15-25 吨袁内部结构见图 6袁技术特点如下遥渊1冤 卓越中型破碎锤都配置了 RD3 远程监A-侧板 B-安装法兰 C-机芯渊锤芯冤D-软管接头 E-黄油嘴 F-钎杆与钎杆套保持装置图 3 卓越小型静音破碎锤图 2 卓越小型静音破碎锤内部结构8圆园23 年第 3 期表 2 卓越小型撬毛破碎锤技术参数型号555ESCALER777ESCALER999ESCALER最小工作重量袁kg320415600冲击频率袁Hz10-308.3-28.38.3-28.3工作压力袁bar80-13080-13090-130溢流阀压力袁bar220220220流量袁L/min35-9040-12050-150回油背压袁bar202020输入功率袁kW19.52632.5钎杆直径袁mm728090挖掘机重量袁t3.2-8.04.3-9.55.8-13.0滑移装载机重量袁t1.9-5.32.6-6.33.9-8.7A-侧板 B-安装法兰 C-机芯渊锤芯冤 D-软管接头E-黄油嘴 F-钎杆与钎杆套保持装置 G-黄油接头H-水管接头 I-气管接头 J-软管总成图 4 卓越小型撬毛破碎锤测器和 SAM 软件袁 可以监测破碎锤的工作小时数尧维修间隔和产品的 GPS 定位遥渊2冤通过拆卸销钉袁在现场很容易更换钎套(1533E 及 2155E 除外)遥渊3冤两根圆形钎杆销袁而不是扁销袁见图 7遥渊4冤FBE(Fixed Blow Energy)袁内置的压力控制阀保持液体压力平稳袁以确保每次打击能量基本恒定遥渊5冤采用高压隔膜式蓄能器袁消除了氮气泄漏遥渊6冤安装了防空打调节器袁现场轻松调整防A-侧板 B-安装法兰 C-机芯渊锤芯冤D-软管接头 E-黄油嘴 F-钎杆与钎杆套保持装置图 5 卓越小型重载破碎锤拉姆渊Rammer冤液压破碎锤概述9圆园23 年第 3 期凿岩机械气动工具渊总第 192 期冤表 3 卓越小型重载破碎锤技术参数型号555EHD777EHD999EHD最小工作重量袁kg320415600工作压力袁bar90-14090-140100-140溢流阀压力袁bar220220220流量袁L/min35-9040-12050-150回油背压袁bar202020输入功率袁kW212835钎杆直径袁mm728090冲击频率袁Hz10-308.3-28.38.3-28.3挖掘机重量袁t3.2-8.04.3-9.55.8-13.0空打保护(IBP)遥 IBP 确保在施加轴向压力之前破碎锤不运行遥 可以防止钎杆过早失效袁减少拉杆应力袁减轻油过热遥渊7冤采用减震拉杆袁球形拉杆螺母和减振器衬套袁确保活塞自由运动遥渊8冤上下钎衬套采用单独的润滑通道渊见图8冤袁使两种衬套都能达到最佳的润滑效果遥渊9冤内置溢流阀渊Ramvalve冤袁当挖掘机提供给破碎锤的流量过大袁内置溢流阀可以将多余流量溢出袁防止破碎锤过载遥当然袁这是一个不正常工作状态袁应当及时减少挖掘机流量袁不宜超过破碎锤所需流量范围遥卓越中型破碎锤技术参数见表4遥2.3 卓越大型破碎锤图6 卓越中型破碎锤内部结构图 7 圆形钎杆销10圆园23 年第 3 期图 9 卓越大型破碎锤内部结构图 8 上钎套和下钎套的润滑通道卓越大型破碎锤适配的挖掘机重量约为32-90 吨遥 内部结构见图9袁 技术特点如下遥渊1冤高压隔膜式蓄能器遥渊2冤下钎套固定销钉很容易拆卸袁易于在工地现场更换钎杆下套遥渊3冤采用减振拉杆渊VIDAT冤袁球形拉杆螺母和减振衬套袁使得活塞自由运动袁不易拉缸遥渊4冤 进入上钎套和下钎套的润滑通道分开袁参见图 8遥 这使两种衬套都能达到最佳的润滑效果袁从而延长钎杆和钎套的使用寿命遥渊5冤破碎锤内置的压力控制阀保持液体压力平稳袁使每次打击能量基本恒定遥渊6冤配置了限流阀渊Ramvalve冤袁进入破碎锤的流量过大则溢出袁防止压力过载造成破碎锤损型号1533E1655E2155E最小工作重量袁kg870-90011001240-1280冲击频率袁Hz9.2-15.89.0-15.88.2-21.3工作压力袁bar140-160135-145140-160溢流阀最小压力袁bar220190220溢流阀最大压力袁bar240220240流量袁L/min80-14090-130120-280回油背压袁bar101010输入功率袁kW373148钎杆直径袁mm105115118挖掘机重量袁t10-1912-2014-262166E2577E136016707.2-13.27.5-12.5140-160135-145210190230220120-180140-2001010484812513516-2621-32表 4 卓越中型破碎锤技术参数坏遥 流量不应长时间溢出袁应当及时减少挖掘机流量袁不宜超过破碎锤所需流量范围遥渊7冤可以在现场调节空打保护器(IBP)的开关遥 IBP 开启时袁对钎杆施加轴推力之前袁破碎锤渊未完袁见下期冤拉姆渊Rammer冤液压破碎锤概述11
