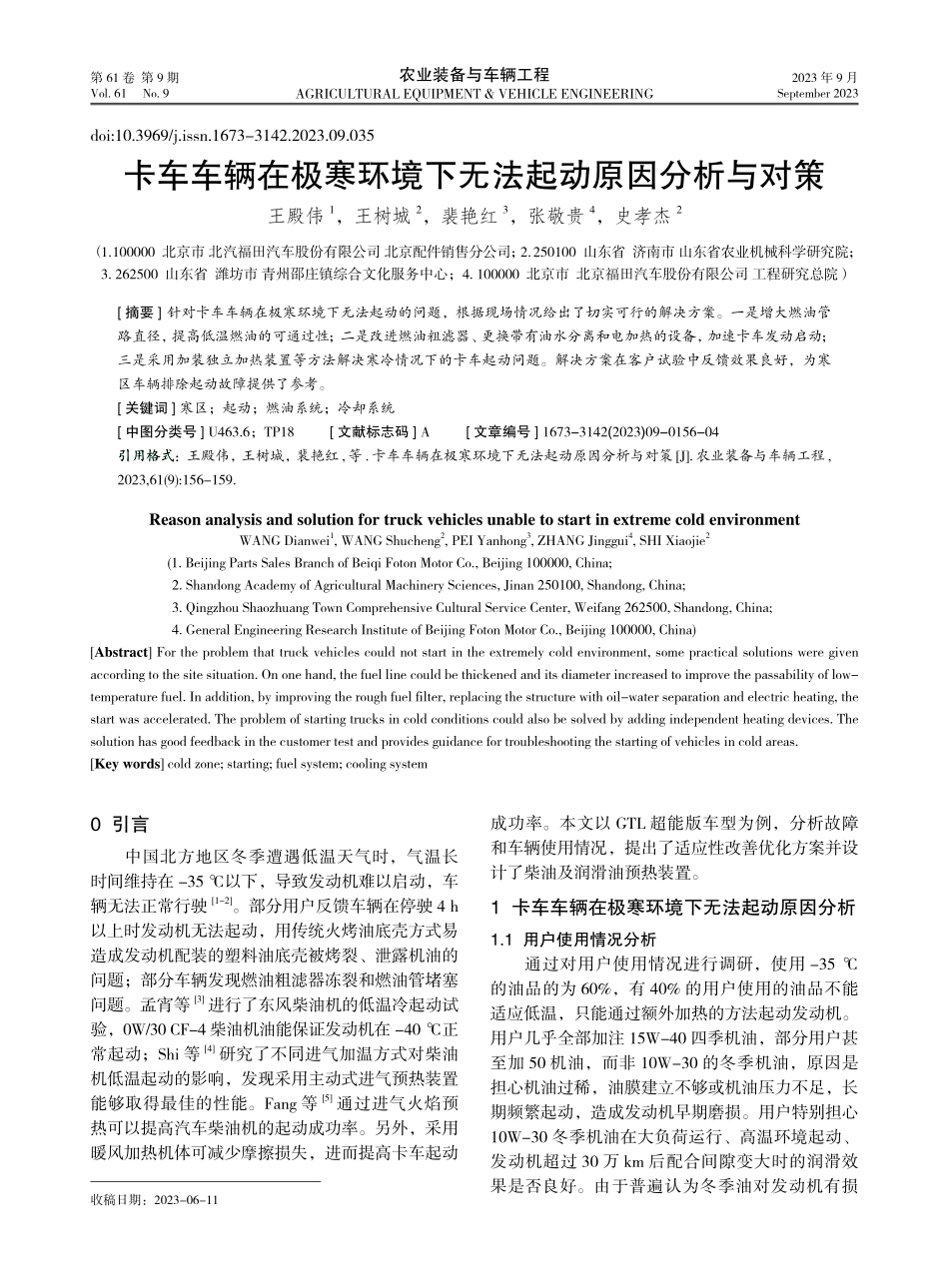

第 61 卷 第 9 期Vol.61 No.92023 年 9 月September 2023农业装备与车辆工程AGRICULTURAL EQUIPMENT&VEHICLE ENGINEERINGdoi:10.3969/j.issn.1673-3142.2023.09.035卡车车辆在极寒环境下无法起动原因分析与对策王殿伟1，王树城2，裴艳红3，张敬贵4，史孝杰2（1.100000 北京市 北汽福田汽车股份有限公司 北京配件销售分公司；2.250100 山东省 济南市 山东省农业机械科学研究院；3.262500 山东省 潍坊市 青州邵庄镇综合文化服务中心；4.100000 北京市 北京福田汽车股份有限公司 工程研究总院）摘要 针对卡车车辆在极寒环境下无法起动的问题，根据现场情况给出了切实可行的解决方案。一是增大燃油管路直径，提高低温燃油的可通过性；二是改进燃油粗滤器、更换带有油水分离和电加热的设备，加速卡车发动启动；三是采用加装独立加热装置等方法解决寒冷情况下的卡车起动问题。解决方案在客户试验中反馈效果良好，为寒区车辆排除起动故障提供了参考。关键词 寒区；起动；燃油系统；冷却系统 中图分类号 U463.6；TP18 文献标志码 A 文章编号 1673-3142(2023)09-0156-04引用格式：王殿伟，王树城，裴艳红,等.卡车车辆在极寒环境下无法起动原因分析与对策 J.农业装备与车辆工程,2023,61(9):156-159.Reason analysis and solution for truck vehicles unable to start in extreme cold environmentWANG Dianwei1,WANG Shucheng2,PEI Yanhong3,ZHANG Jinggui4,SHI Xiaojie2(1.Beijing Parts Sales Branch of Beiqi Foton Motor Co.,Beijing 100000,China;2.Shandong Academy of Agricultural Machinery Sciences,Jinan 250100,Shandong,China;3.Qingzhou Shaozhuang Town Comprehensive Cultural Service Center,Weifang 262500,Shandong,China;4.General Engineering Research Institute of Beijing Foton Motor Co.,Beijing 100000,China)Abstract For the problem that truck vehicles could not start in the extremely cold environment,some practical solutions were given according to the site situation.On one hand,the fuel line could be thickened and its diameter increased to improve the passability of low-temperature fuel.In addition,by improving the rough fuel filter,replacing the structure with oil-water separation and electric heating,the start was accelerated.The problem of starting trucks in cold conditions could also be solved by adding independent heating devices.The solution has good feedback in the customer test and provides guidance for troubleshooting the starting of vehicles in cold areas.Key words cold zone;starting;fuel system;cooling system0 引言中国北方地区冬季遭遇低温天气时，气温长时间维持在-35 以下，导致发动机难以启动，车辆无法正常行驶1-2。部分用户反馈车辆在停驶 4 h以上时发动机无法起动，用传统火烤油底壳方式易造成发动机配装的塑料油底壳被烤裂、泄露机油的问题；部分车辆发现燃油粗滤器冻裂和燃油管堵塞问题。孟宵等3进行了东风柴油机的低温冷起动试验，0W/30 CF-4 柴油机油能保证发动机在-40 正常起动；Shi 等4研究了不同进气加温方式对柴油机低温起动的影响，发现采用主动式进气预热装置能够取得最佳的性能。Fang 等5通过进气火焰预热可以提高汽车柴油机的起动成功率。另外，采用暖风加热机体可减少摩擦损失，进而提高卡车起动成功率。本文以 GTL 超能版车型为例，分析故障和车辆使用情况，提出了适应性改善优化方案并设计了柴油及润滑油预热装置。1 卡车车辆在极寒环境下无法起动原因分析1.1 用户使用情况分析通过对用户使用情况进行调研，使用-35 的油品的为 60%，有 40%的用户使用的油品不能适应低温，只能通过额外加热的方法起动发动机。用户几乎全部加注 15W-40 四季机油，部分用户甚至加 50 机油，而非 10W-30 的冬季机油，原因是担心机油过稀，油膜建立不够或机油压力不足，长期频繁起动，造成发动机早期磨损。用户特别担心10W-30 冬季机油在大负荷运行、高温环境起动、发动机超过 30 万 km 后配合间隙变大时的润滑效果是否良好。由于普遍认为冬季油对发动机有损收稿日期：2023-06-11157第 61 卷第 9 期害6，较少人尝试加注 5W-10 超低温机油，用户通常认为加热油底壳提高机油温度对发动机更好，可减少异常磨损。1.2 卡车自身情况分析影响发动机启动的因素主要包括发动机润滑油、变速箱齿轮油、燃油及燃油滤清系统、电瓶、进气预热等7。（1）发动机润滑油：包括发动机润滑油冻实，油底壳是否可以烤以及防冻液温度。冷却液的温度对发动机磨损影响巨大，同样，环境温度对发动机润滑影响也很大，让发动机润滑温度在最佳范围，能有效提高润滑效果。实验证明，发动机润滑油温度在2030 时，润滑效果最佳，如图1所示。可见，随着发动机润滑油温度的上升，起动系统输出功率也随之增大。低温环境下，润滑油温度每变化1，对冷起动性能产生显著影响。防冻液加热的目的是建立驾驶室暖风和提高整个发动机机体温度。特别是 ISG 发动机机油冷却模块的机油存储量，若机油足够满足启动润滑，防冻液加热缸体时已经把这部分机油加热，起到避免发动机异常磨损的作用。油底壳设计增加防冻液循环水水道，用于加热油底壳机油，但需要注意循环水加热机油对机油品质是否有影响。（2）变速箱齿轮油：包括变速箱油是否冻实、气路密封性是否良好以及离合器助力泵油是否冻实。即使在空挡情况下启动车辆，理论上除输出轴2 轴外，变速箱 1 轴、中间轴等齿轮仍然会与发动机输出轴一起转动。启动整车时，踏下离合器片可以提高发动机起动性能，减少对起动机和电瓶甚至变速箱的损耗。（3）燃油及燃油滤清系统：燃油是否结蜡，滤清系统燃油阻力是否增大或者堵塞，燃油系统加热能力是否能够保证滤清系统不被冻实。目前呼伦贝尔燃油均为-35 低温燃油，燃油结蜡会堵塞燃油管和滤清器。一部分 ISG 发动机粗滤较细，过滤能力低，柴油低温时即使低温标号燃油流动性也会变差，造成燃油供应不足，影响发动机动力性。（4）电瓶：电瓶性能是否正常和电量是否足够。GTL 超能版车型原电瓶为 180A 或 195A，现已全部切换为与 ETX 车系一致的 165A，表现为电瓶容量偏小，影响起动性能；另外电瓶质量差，无法达到市面上同型号电瓶性能而影响卡车启动。（5）进气预热：预热能力是否足够。目前福田戴姆勒和福田康明斯联在黑龙江黑河做 ISG 超能动力低温起动性能试验，使用 10W-30 机油，变速箱使用耐低温齿轮油（保证不冻结）情况下，-30 时无需辅助加热能够正常起动。2 解决方案2.1 适应性改善优化方案2.1.1 对库存已售车辆进行维修改进（1）更换燃油进油管直径为 16 mm，避免太细容易结蜡，影响进油量；（2）更换 15W-40 四季润滑油为 10W-30 冬季润滑油，并培训承诺客户ISG 发动机使用 10W-30 冬季润滑油，一年四季、南方北方都能够满足润滑要求；（3）增加一级水寒宝，即增加一级具备过滤水和电动泵油功能的粗滤。方案（1）和方案（2）基本能够保证无需辅助加热情况下，-35 以内能够正常启动，加之部分客户会改装增加小锅炉加热循环水，进一步提高启动能力。2.1.2 对新下线车辆的处理方案（1）更换燃油进油管直径为 16 mm；（2）长城以北运行车辆将 15W-40 四季润滑油更换为 10W-30 冬季润滑油；（3）在保证 10 万 km 保养周期前提下，优化 ISG 发动机燃油粗滤性能和功能，增加电动泵、滤清系统底部整体加热功能；（4）试验性增加独立离合器分离专用储气筒；（5）提高电瓶性能（提高 165A 电瓶质量性能或者寒区提高电瓶型号为 180A）；（6）替换金属油底壳，客户可以适当利用喷灯，避免客户因低温强制起动对发动机造成损害，打消客户顾虑。2.2 加装柴油及润滑油预热装置柴油车油液预热系统，利用热交换系统排出的高温气体（约 350）对发动机润滑油底壳进行加热，最大限度提高润滑油温度，通过独创的引风装置有效利用热量，解决因润滑油温度低对发动机造成的负面影响，让发动机在最佳温度、最佳图 1 发动机润滑油温度与起动系统输出功率之间的关系Fig.1 Relationship between engine lubricating oil temperature and starting system output power-30 -20 -10 0 10 20 30温度/15105P启动系统输出功率SAE30W功率/kWSAE10WSAE20W王殿伟 等：卡车车辆在极寒环境下无法起动原因分析与对策158农业装备与车辆工程 2023 年润滑条件下工作，以达到最好的经济性。以锡柴CA6DL2，257.4 kW 发动机为例，该系统预热发动机小循环冷却液 24 L，润滑油油道内 4 L，油底壳存油 20 L，并将发动机内燃油 0.2 L 同时预热，综合预热效果十分明显，让发动机始终处于最佳工作状态下启动。在保证柴油机正常工作的前提下，为了减少该项损失提高燃油经济性，应尽量提高冷却液的温度，并让润滑油温度保持在 2030。以“压燃”为点火方式的柴油发动机决定了气缸壁与活塞环的配合间隙是发动机设计的核心技术之一，为了使发动机有效功率最大化，通常以冷却液最高温度区间8095 作为发动机气缸配合间隙的设计温度。因气缸壁与活塞环的配合间隙非常小（通常为丝微米级），易受环境温度变化影响。车辆启动时冷却液温度与大气温度（-40 40）基本相同，在环境温度低于-40 的情况下，配合间隙变小，磨损加剧，所以启动时磨损非常严重，即使发动机启动升温时间很短，但发动机的磨损却占总量的 50%左右，环境温度越低起动磨损越大。为更有效地利用热量，车辆加装该系统以近发动机为原则，同时根据不同车型推出最佳安装位置（近发动机水路，近发动机油底），电源取自车载电瓶，安装步骤：（1）选择预热系统安装位置及安装固定台架。预热系统须安装在发动机附近，避开旋转、运动及不耐热部件，且不妨碍车辆日常保养与检修；与发动机及其他热源的距离不小于 10 cm，且不能高于发动机，也不能置于车底盘之下。（2）判断原车水路循环方向及连接循环管路。首先将发动机回水管与预热系统出水口连接，再将暖风回水管与预热系统水泵进水口连接。循环管路连接并固定，避开高温和易摩擦处，整体管路需预防挤压、割破，避免出现水路不通畅、渗漏等现象。（3）油路安装。在油箱上端盖处选取适当位置，开 8 mm 的圆孔，将油箱立杆与油箱固定，另一端与柴油机油液预热系统固定，并确保油管下端和油箱底部的距离为 20 mm 左右，并将立杆调整到不影响浮子运动为佳。（4）电路的 2 种连接方式：将预热系统开关板安装在驾驶室控制台面，连接方式如图 2 所示。电路连接完成应理顺线束并固定，禁止用铁丝捆绑，避开运转和高温部件，严禁线束外表损坏和短路。（5）预热系统的安装。因润滑油油底壳引风预热系统在工作时温度较高，所以安装时应注意远离易燃及不耐热部件（如原车线束、塑料护板等）。安装位置必须高于汽车底盘。把预热系统的出气口与油底壳引风预热装置固定牢固，依次固定至发动机油底壳的底部。（6）初装调试。启动发动机，排出水路中的气体，查看附加管路有无泄漏现象，检查防冻液是否缺少，如缺少须添加至标准量，启动柴油车油液预热系统。实验证明：低温启动时，起动机消耗的电流很大，为常温起动的 610 倍，温度越低，发动机启动时所需的瞬间电流越大，启动时间越长对电瓶的损坏越大。3 改进后的优势车辆完成改装后普遍反馈比改装前启动性能提高，同时其他方面也有显著改善。本套柴油车油液预热系统是四季适用的预防性维护产品，有较强的实用性。以257.4 kW柴油车安装本系统后实验，每天启动该系统 2 次，行驶 300 km，按 300 d 行驶90 000 km 测算，最低节油 6.25%，即 2 250 L 以上，经济节油近 2 万元。由于发动机内各部件在最佳温度下工作，进而大大减小了各部件之间的磨损，保持车辆在最佳状态下工作，意味着大幅减少维修次数和时间，同时降低起动电流和起动阻力，成倍提高电瓶和起动机的使用寿命。本系统除具冬季冷启动功能外，还有其他方面作用：（1）保护起动机。使用该系统后发动机在热车状态下启动，起动机工作时间大大缩短，起动电流显著降低，因此起动机使用寿命成倍增加；（2）冬季起动方便快捷。我国北方地区冬季十分寒冷，极限温度在-40 左右，加装预热系统后，发动机启动前温度远高于环境温度，便于启动；（3）驾驶室供暖。发动机冷却液在该系统中循环加热，电瓶连接至开关板红色导线连接至开关板黑色导线-+（a）（b）图 2 2 种油液预热系统电源线连接示意图Fig.2 Power line connection schematic of two kinds of oil preheating system（a）连接方式 1 （b）连接方式 2红色 2.5 mm2导线 黑色 2.5 mm2导线连接至开关板红色导线连接至开关板黑色导线车辆保险盒搭铁入线出线159第 61 卷第 9 期王殿伟 等：卡车车辆在极寒环境下无法起动原因分析与对策温度上升到 80，车内暖风打开后便有较高的初始温度，可为驾驶员提供良好的工作环境温度。中途因故停车时无需启动发动机，只需起动该系统即可取暖，从而节省燃油；（4）环保。发动机低温启动时，燃烧不稳定现象十分明显，15 时发动机始终处于失火状态；20 时，着火点均出现在 7 CA ATDC 之后，缸内最高燃烧压力较低；40 和 60 时着火点小于 4.5 CA ATDC；80 以后，各循环最高燃烧压力、前后缸压曲线变化更加平稳，着火点提前至 3 CA ATDC。使用该系统之后，能够将发动机冷启动产生的CO、碳氢化合物、NOX等排放降低 67。4 结语鉴于北方地区的气候和用户的特殊性，应在产品开发上提高适应高寒地区的特性，满足客户只需提前打开预热独立热源 20 min 左右，无需任何多余动作，上车即可与常温时一样一次起动。为了达到这个目标，一方面提出适应性改善优化方案，如更换更粗燃油进油管，换装冬季润滑油；另一方面设计了柴油及润滑油预热装置，用于车辆冬季冷启动，不仅保护了起动机，给驾驶室供暖，还能够减少 CO、碳氢化合物、NOX等污染物的排放。参考文献1 CHARTIER C,ARONSSON U,ANDERSSON,et al.Effect of injection strategy on cold start performance in an optical light-duty DI diesel engineJ.SAE International Journal of Engines,2010,2(2):431-442.2 江小琴.某柴油机低温起动性能优化设计 J.柴油机设计与制造,2016,22(3):30-33.3 孟宵,姚本容,陈守涛,等.搭载自动变速箱越野车冷起动影响因素研究及关键系统匹配设计 J.汽车科技,2023,293(1):57-64.4 SHI Zhicheng,LEE Chia-fon,WU Han,et al.Optical diagnostics of low-temperature ignition and combustion characteristics of diesel/kerosene blends under cold-start conditionsJ.Applied Energy,2019,251:113307.5 FANG Liang,LOU Diming,HU Zhiyuan,et al.Study on the first-firing-cycle combustion characteristics of high-altitude and low-temperature environments during diesel engine cold startJ.Fuel,2022,322:124186.6 LIU Hanmin,WANG Zhixin,CHENG Jie,et al.Improvement on the cold cranking capacity of commercial vehicle by using supercapacitor and lead-acid battery hybridJ.IEEE Transactions on Vehicular Technology,2009,58(3):1097-1105.7 包铁成.车用柴油机低温起动性能研究 J.小型内燃机,1998,(04):63-67.作者简介 王殿伟（1980-），男，工程师，研究方向：卡车配件图册、BOM 开发及技术支持。E-mail：3 结论对驾驶室顶盖模型进行拓扑优化、形貌优化和 DOE 分析，结论如下：（1）在结构设计过程中，拓扑优化和板件的形貌优化可以提供零件设计思路，指导原始设计和骨架布置，提高开发效率；（2）顶盖轻量化采用 DOE 分析方法，可以直观得到各变量对响应的关联程度，根据不同需要进行取舍，满足不同设计要求；（3）通过 CAE 方法可有效实施部件的设计和轻量化。参考文献1 马迅,赵幼平.轻型客车车身结构刚度与模态的有限元分析 J.机械科学与技术,2002(1):86-88.2 秦东晨,叶元烈,陈丽华.轻型货车 EQ1060F 车身的结构优化设计研究 J.机械强度,2000(1):75-77,59.3 李学修.轻卡车身模态分析及其结构优化 D.上海:上海交通大学,20074 孙志刚，王一平.重型汽车轻量化研究与实践 J.公路与汽运,2013(1):1-5.5 王新宇,王登峰,陈静,等.重型商用车驾驶室轻量化设计 J.农业机械学报,2012,43(8):13-18.6 陈剑，杜选福，施斐博.基于加权相对灵敏度的驾驶室结构轻量化 J.中国机械工程,2016,27(24):3402-3407.作者简介 毛洪海（1981-）男，硕士研究生，研究方向：汽车结构耐久及 NVH 分析。E-mail：（上接第 151 页）
