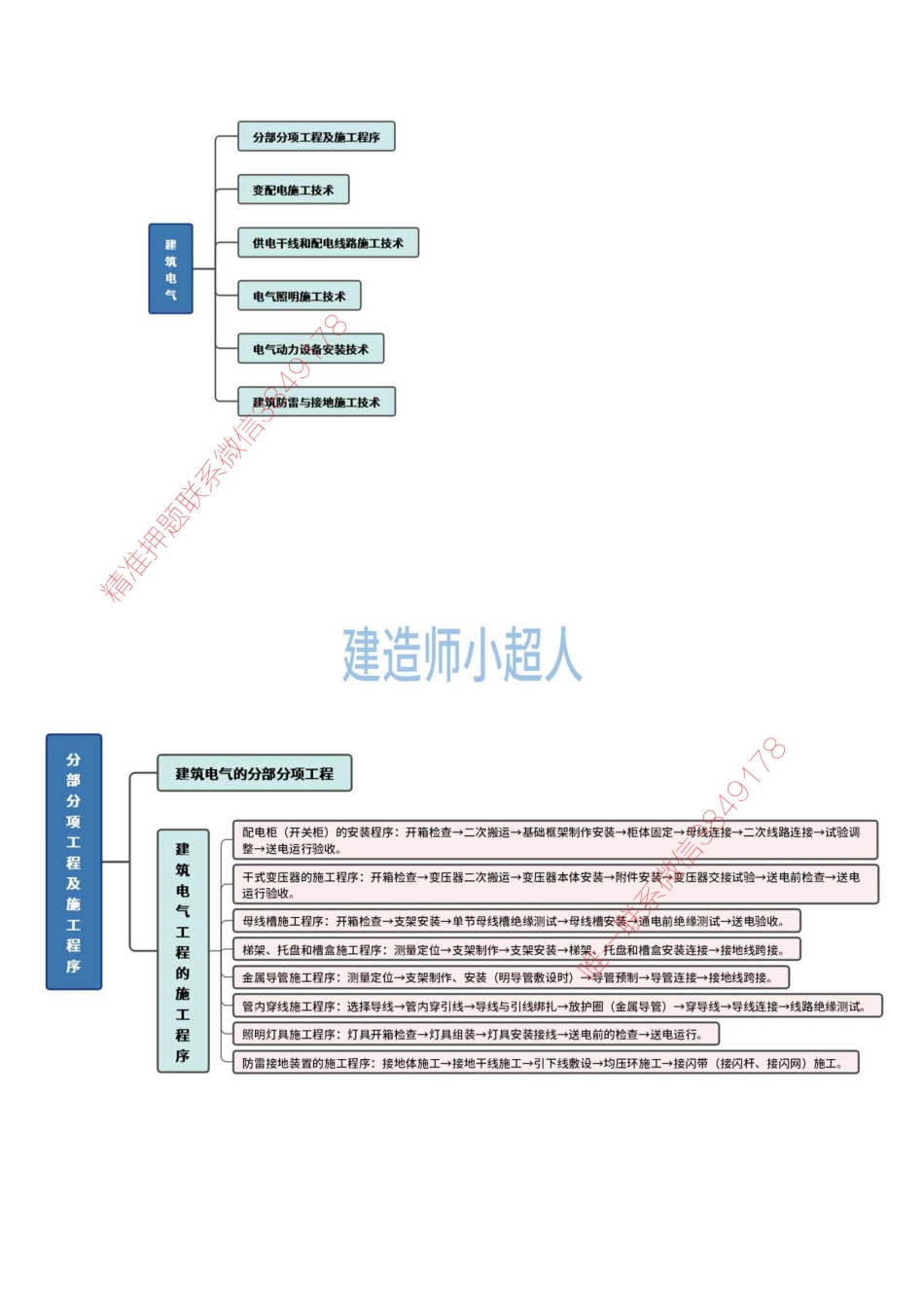

分部分项工程及施工程序变配电施工技术供电干线和配电线路施工技术建筑电气电气照明施工技术电气动力设备安装技术筑酚雷与接地施工技术精准押题联系微信建造师小超人建筑电气的分部分项工程分部分项工程及施工程849178配电柜（开关柜）的安装程序：开箱检查二次搬运基础框架制作安装柜体固定母线连接二次线路连接试验调整送电运行验收建筑电气工程的干式变压器的施工程序：开箱检查变压器二次搬运变压器本体安装附件安装公变压器交接试验送电前检查送电运行验收。母线槽施工程序：开箱检查支架安装单节母线槽绝缘测试母线槽安慈通电前绝缘测试送电验收。梯架、托盘和槽盒施工程序：测量定位支架制作支架安装梯架、，托盘和槽盒安装连接接地线跨接金属导管施工程序：测量定位支架制作、安装（明导管敷设时）導管预制导管连接接地线跨接。施工程管内穿线施工程序：选择导线管内穿引线导线与引线绑扎放护圈（金属导管）穿导线导线连接线路绝缘测试。照明灯具施工程序：灯具开箱检查灯具组装灯具安装接线送电前的检查送电运行。序防雷接地装置的施工程序：接地体施工接地干线施工引下线敷设均压环施工接闪带（接闪杆、接闪网）施工。干式电力变室内三相电力变压器：由三相干式电力变压器、变压器箱、分接开关、风机、温度计等组成。变压器检压器安装变压器箱、变压器本体的支架、基础型钢及外壳应分别单独与接地保护导体可靠连接，紧因件及防松霉件齐全。查及安装室外箱式变箱式变电所的基础应高于室外地坪，周围排水通畅。压器安装对于金属箱式变电所，箱体应与保护导体可靠连接，且有标识。成套配电柜的基础框架一般采用10号槽钢制作，型铜框架的外沿尺寸应与开关柜外沿尺寸相同，成套配电柜一般采用整体基础型钢框架底座，制作完成后涂刷防锈漆变配电施工技基础型钢框般基础型钢框架顶部宜高出土建地坪100m,移开式开关柜的基础型钢框架顶面与土建地面相平。架制作安装基础型铜安装后，需可靠接地。将截面不小于100mm接地镀锌扁钢与基础槽钢焊接，每组配电柜的基础型铜不少于两处接地。先将中间位置的配电柜定位并调好水平、垂直后，以此作为标准再精确地调整左右边相邻的第一个柜，逐次调整。成套配电柜微信3(箱)的安调整完配电柜，垂直度允许偏差不应大于1.5%，相互间接缝不应大于2mm,成列世面偏差不应大于装因定5mm,柜与柜之间应用镀锌螺栓固定配电柜体与基础型钢框架间应分别采用镀锌螺栓固定配电柜循、成套配电柜内母线安装母线搭接的接触面涂导电膏，用力矩扳手紧固连接螺栓，连接螺栓拧紧后露出23扣为宜。制振)安装成套配电柜的接地柜、箱的金属框架及基础型铜应与保护导体可靠连接。对于装有电器的可开启门，门和精准押金属框架的接地端子间应选用截面积不小于4m的黄绿色绝缘钢芯软导线连接。开关操作检查应先手动操作后进行电动操作，操作机构工作平稳，无卡阳和冲击等异常现象，开关传动部件灵活、润滑良好，分、合闻指示正确，开关与接插件动作闭锁应可靠。手推式开关进行拉出或推入，松查对位与接触的紧密程度，检查其灵活性。绝缘档板安全可靠，电气插接件对接良成套配电柜的检查成套配电柜内的仪器、仪表应完好且工作正常，接线端子无损坏，柜面标牌、标识内容正确、清晰。检测绝缘拉杆的绝缘电阻；检测每相导电回路的电阻；检测断路器的分、合阐时间；检测断路器主触头分、合闸的同期性；检测断路器合闸时触头的弹跳时间；检测分、合闸线圈及合闸接触器线医的绝缘电阻和直流电阻。成套配电柜检测与试验开关主回路的绝缘电阻测量和交流耐压试验；断路器、电容器的性能试验；断路器操作机构的动作试验；电流互感器和电压互感器的性能试验；备用自投试验；操作联动试验；避雷器试验唯一联系微信3849178母线槽安防火型母线槽应有防火等级和燃烧报告。装前检查用1kW兆欧表测量每段母线槽的绝缘电阻，绝缘电阻值不得小于20M0。室内配电母线槽的圆钢吊架直径不得小于8mm,室内照明母线槽的圆钢吊架直径不得小于6mm。母线槽支架每节不得少于一个支架，距拐弯0.40.6m处应设置支架，固定点位置不应设置在母线槽的连接处或分接单元处。安装要求重力不小于150N/m的母线槽应进行抗震设防，设置抗震支架。补充：支架间距不大于2m配电母线槽水平度与垂直度偏差不宜大于1.5%，全长最大偏差不宜大于20mm;照明母线槽水平偏差全长不应大于5mm,垂直偏差不应大于10mm。母线槽施工母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过80m,每5060m宜设置伸缩节。技术要求母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管上方母线糖安装穿越，如果从水管下方穿越时，应在母线槽与水管之间设置防水挡板。及连接要求母线槽的连接口不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹支架，其孔河四周应设置高度为50mm及以上的防水台，并采取防火封堵措施。母线槽连接的接触电阳应小于0.1。连接紧固应用力矩扳手。精准押题联系微信母线槽的金属外壳应与保护导体可靠连接，每段母线槽的金属外壳间应连接可靠，且母线槽全长与保护导体可靠连接不应少于2处；分支母线槽的金属外壳未端应与接地保护导体可管连接。母线槽通电前母线槽通电前，母线绝缘电阻测试和交流工须耐压试验应合格，母线槽绝缘电阻值不应小于0.5M。检查分接单元插入时，接地触头应先于相线触头接触，且触头连接紧密；退出时，接地触头应后于相线触头脱开，分接单元内开关设备处于断路状态。梯架、托盘和槽盒塑料槽盒，对阻燃性能有异议时，应按批抽样送有资质的检测机构进行检测。进场验收在建筑铜结构的构件上不得熔焊支架，且不得热加工开孔，避免破坏结构强度。如果需要在承力建筑钢结构上设置支架，需与设计沟通，在承力建筑钢结构上设置预留支架或预留孔。电干线水平安装的支架间距宜为1.5一3.0m,垂直安装的支架间距不应大于2m。支架安装要求采用金属吊架固定时，圆钢直径不得小于8mm,并应有防晃支架，在分支处或端部0.30.5m处应有固定支架。配电梯架、托盘和槽盒重力不小于150N/m的梯架、托盘和槽盒应进行抗震设防，设置抗震支架。】路施工技术金属梯架、托盘和槽盒的连接板及与支架间的固定螺栓应采用方颈螺栓编国，螺母应位于梯架、托位和槽盒外侧，避免电缓敷设时螺栓头损伤电缆。金属梯架、托盘配线槽盒与水管同侧上下敷设时，宜安装在水管的上方；与热水然汽管平行上下敷设时，应工技和槽盒安装要求设在热水管、蒸汽管的下方。梯架、托盘和槽盒穿越电气竖井楼板处和穿越不同防火区时应有防火隔离措施，穿越楼板处的预留洞周边应砌筑防水台。金属梯架、托盘和槽盒全长不大于30m时写保护导体可靠连接不应少于2处。全长大于30m时，每隔2030m处应增加一个接地连接点，终端和起始端均应可靠接地。金属梯架、托盘和槽盒的接地跨接要求非镀锌金属梯架、托世和槽盒之网砖猴的两端应跨接保护连接导体。镀锌金属梯架、托盘和槽盒之问不跨接保护连接导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺导管施工技术要求室内电缆敷设导管内穿线和槽盒内导线敷设要求母线槽施工技术要求梯架、托盘和槽盒施工技术金属镀锌导管的进场验收要求埋入土壤中的热浸镀锌铜材，其镀锌层厚度不应小于63um。采用金属吊架固定时，圆钢直径不得小于8mm,并应设置防见支架。支架安装要求在距离盒（箱）、分支处或端部0.30.5m处应设置因定支架。内径不小于60mm的电气配管应设置抗震支架。钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2m的钢导管，不得采用套管熔焊连接。信3849镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。暗配导管的表面埋设深度与建筑物、构筑物表面的距离不应小于15mm。当塑料导管在墙体上别槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，且砂浆厚度不应小于15mm。导管穿越密闭或防护密闭隔墙时，应设置预埋套管，预埋套管的制作和安装应符合设计要求，套管两端露出墙面的长度宜为3050mm,导管穿越密闭穿墙套管的两侧应设置过线盒，并应做好封堵。金属导管施工要求明配导管的弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4导管施倍。埋设于混凝土内的导管的弯曲半径不宜小于管外径的6倍，当直埋于地下时，其弯曲半径不宜小于管外径技术要求的10倍。干线和准在距弯头中点、终端或柜、台、箱、盘等边缘150500mm范国内应设有因定管卡。进入配电（控制）柜、台、箱内的导管，当箱底无封板时，管口应高出柜、台、箱、盘的基础面5080mm室外埋地败设的铜导管的壁厚应大于2mm,并做好防腐处理；导管的管口不应散口垂直向上，导管管口应在盒、箱内或导管端部设置防水弯电当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护连接导体，保护连接导体宜为圆钢，且直径不应小于6mm,其搭接长度应为圆铜直径的6倍。金属导管与保护导体镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护连接导体；保护连接施工技连接要求导体应为截面不小于4mm2的铜芯软导线。金属导管与金属梯架、托盘、配电箱（柜）连接时，镀锌材质的连接端宜用专用接地卡固定保护连接导体，非镀锌材质的连接处应缩焊焊接保护连接导体。柔性导管的长度在动力工程中不宜大于0.8m,在照明工程中不宜大于1.2m。柔性导管数设要求明配柔性导管固定点间距不应大于1m,管卡与设备、器具、弯头中点、管端等边缘的距离位小于0.3m。金属柔性导管不应作为保护导体的接续导体。电缆外观应无损伤，当对电缆的外观和密封状态有怀疑时，应进行受判断外护套有导电层的电城，应进行外护套绝缘电阻测试并合格。电缆数设前检查按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，心电缆接头；中间接头位置应避免设置在倾斜处、转弯处、交叉路口、建筑物门口、与其他管线交叉处。室内电缆数设电缆败设时，电缆应从盘的上端引出，不应使电缆在支架地面摩擦拖拉。械敷设大截面电缓时，应在牵引头或钢丝网套与牵引段之间装设防捻器。机械敷设电缕的速度不宜超过15m/mino电缆敷设要求并联使用的电力电缆，其额定电压、型号规格和长变应相同。并列敷设的电缆，其接头位置宜相互错开。电缆明敷接头，应用托板托置固定电保护导管的内径应不小于电缆外径的1.5倍。交流单芯电缆或分相后的每相电线不得单根穿于铜导管内绝缘导线穿入金属导管的管口在穿线前应装设护线口。绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒（箱）或器具内导管内穿线要求同一交流回路的绝缘导线不应穿于不同金属导管内。导管内穿线和槽盒不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。内导线数设要求同一交流回路的绝缘导线不应败设于不同的金属槽盒内。槽盒内敷线要求同一槽盒内不宜同时数设绝缘导线和电缆。槽盒内的绝导线总截面积（包括外护套）不应超过槽盒内截面积的40%。控制和信号等非电力线路敷设于同一槽盘，绝缘导线的总截面积不应超过槽盒内截面积的50%。照明配电箱检查箱内宜分别设置中性导体(N)和保护接地导体(PE)汇流排。照明配电箱安装垂直度允许偏差不应大于1.5%。技术要求照明配电箱安装要求照明配电箱不应设置在水管的正下方。照明配电箱内配线要求同一电器器件接线端子上的导线连接不应多于2根灯具现场检查灯真安装条件灯具因定要求灯具的接线要求联系微信3类灯具的防触电保护不仅依靠基本绝缘，还需把外露可导电部分连接到保护导体上。钥芯软导线（接地线）的截面应与进入灯具的电源线截面相同，导线间的连接应采用导线连接器或缠绕塘锡连接。防触电保护灯具的川类灯具的防触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此川类灯具类型及接线要求外壳不需要与保护导体连接。电安装技术要求川类灯具的防触电保护是依靠安全特低电压，电源电压不超过交流50V,采用隔离变压器供电。因此川类灯具的外壳不许与保护导体连接。气照明施工技灯具的防火要求容量在100W及以上的灯具，引入线应采用瓷管、矿棉等不燃材料作隔热保护。露天灯具安装要求。灯具应有泄水孔，且弛水孔应设置在灯具腔体的底部。庭院灯、建筑物附属路灯安装要求。灯具接线盒应采用防护等级不小于IPX5的防水接线灯具的防水要求水下灯及防水灯具安装要求。引入灯具的电源采用导管保护时，应采用望料导管。固定在水池构筑物上的所有金属部件应与保护导体可靠连接，并设置接地标识。专用灯具安装要求当无围栏防护时，安装落地式景观照明灯具，灯具距地面高度应大于2.5m导线绝缘电阻测试应在照明配电箱、灯具、开关及插座接线前完成。照明系统测试和通电试运行应急照明电源应先进行空载自动投切试验，再进行有载自动投切试验。开关距地面高度宜为1.3m9开关安装接线要求开关应控制灯具的相线38插座距地面高度一般为0.3m,托儿所、幼儿园及小学较的插座距地面高度不宜小于L.8m,同一场所安装的插座高度应一致。插座安装当交流、直流或不同电压等级的插座安装在简场所时，应有明显的区别，插座不得互换。不间断电源插座及应急电源插座应设置标识。插座安装接线要求单相两孔插座，面对插座面板名孔（或上孔）与相线()连接，左孔（或下孔）与中性线(N)连接。单相三孔插座，面对插座面板，右孔与相线(L)连接，左孔与中性线()连接，上孔与保护接地线(PE)连接。插座接线要求三相四孔及三相五孔插座的上孔应接保护接地线(PE)；插座的保护接地线端子不得与中性线端子连接；同一场所的三相插座，其接线的相序应一致。保护接地线(PE)在插座之间不得串联连接。相线(L)与中性线(N)不应利用插座本体的接线端子转接供电。动力配电箱（盘）、控制柜安装要求挂墙安装的配电箱的箱前操作通道宽度，不宜小于1m。电动机应与所驱动的机械安装因定在同一框架上，并按设计要求采取减振措施。气动电动机外露可导电部分必须与保护导体可靠连接。电动机安装要求低压电动机的绝缘电阻值不应小于0.5M0。力设备防水防潮电动机的接线入口及接线盒盖等应做密封处理。安装技在可能溅水的安装位置，电动机进线电缆应有滴水弯。电动机接线要求在电动机接线盒内裸露的不同相间和相对地间电气间隙应符合产品技术要求，或采取绝缘防护措施。术电动机试通电时，应检查转向和机械转动情况电气设备试验和试运行空载试运行时间宜为,机身和轴承的温升、电压和电流等应符合建筑设备或工艺装置的空载状态运行要求，并应记录电流、电压、温度、运行时间等有关数据。空载状态下可启动次数及间隔时间应符合产品技术文件的要求。无要求时，连续启动2精准押题联系微次的时间间隔不应小于5m,并应在电动机冷却至常温下进行再次启动。接地装置顶面埋设深度不应小于0.6m,且应在冻土层以下。接地装置的敷设要求圆钢、角钢、钢管、钢棒、钢排等接地极应垂直埋入地下，间距不应小于5m。人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。痛钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊。圆钢与角钢搭接不应小于圆钢直径的6倍，且应双面施焊。接地装置的搭接要求圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊。偏钢与钢管、扁钢与角钢焊接，应紧贴角铜外侧两面，或紧贴3/4铜管表面，上下两侧施焊筑防采用降阻剂、换土和接地模块来降低接地电阻。1降低接地电阻值的施工要求接接地模块的顶面埋深不应小于0.6m,接地模块间距不应小于模块长度的35倍。接地模块的施工要求干线将接地模块并联焊接成一个环路，干线的材质应与接她模块焊接点的材质相施工技同，引出线不应少于2处。农术采用螺栓连接时，其螺栓、垫圈、螺母等应为热镀锌制品。等电位联结要求卫生间内金属部件的导电部分，应设置专用接线栓与等电位联结导体连接，并应设置标识。地下暗敷时，其导体间的连接不得采用螺栓压接。因定支架高度不宜小于150mm,固定支架应间距均匀，支架间距应符合规范的规定。每个固定支架应能承受49N的垂直拉力。接闪器施工要求接闪带或接闪网在过建筑物变形缝处的跨接应有补偿措施。建筑防雷工程的施工要求接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置必须采用焊接或螺栓连接。引下线施工要求引下线焊接处应刷油漆防腐且无遗漏。连接处不同金属间应采取防电化学腐蚀措施。
