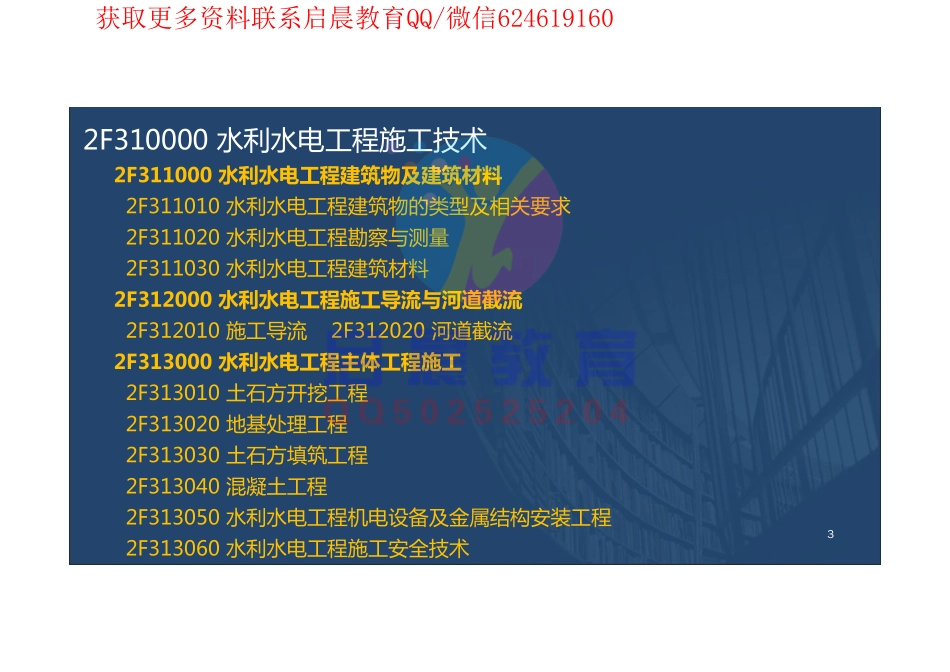

12020年全国二级建造师执业资格考试 水利水电工程管理与实务精讲 主讲：王老师获取更多资料联系启晨教育QQ/微信6246191602 获取更多资料联系启晨教育QQ/微信62461916032F310000 水利水电工程施工技术2F311000 水利水电工程建筑物及建筑材料 2F311010 水利水电工程建筑物的类型及相关要求 2F311020 水利水电工程勘察与测量 2F311030 水利水电工程建筑材料2F312000 水利水电工程施工导流与河道截流 2F312010 施工导流 2F312020 河道截流2F313000 水利水电工程主体工程施工 2F313010 土石方开挖工程 2F313020 地基处理工程 2F313030 土石方填筑工程 2F313040 混凝土工程 2F313050 水利水电工程机电设备及金属结构安装工程 2F313060 水利水电工程施工安全技术获取更多资料联系启晨教育QQ/微信62461916042F320000 水利水电工程项目施工管理2F320010 水利工程建设程序2F320020 水利水电工程施工组织设计2F320030 水利水电工程造价与成本管理2F320040 水利水电工程施工招标投标管理2F320050 水利水电工程施工合同管理2F320060 水利水电工程质量管理2F320070 水利水电工程施工质量评定2F320080 水利水电工程建设安全生产管理2F320090 水利水电工程验收2F320100 水利水电工程施工监理获取更多资料联系启晨教育QQ/微信62461916052F330000 水利水电工程项目施工相关法规与标准2F331000 水利水电工程项目施工相关法律规定2F331010 水工程实施保护和建设许可的相关规定2F331020 防洪的相关规定2F331030 与工程建设有关的水土保持规定2F332000 水利水电工程建设强制性标准2F332010 水利工程施工的强制性标准2F332020 电力工程施工的强制性标准2F333000 二级建造师（水利水电工程）注册执业管理规定及相关要求获取更多资料联系启晨教育QQ/微信62461916062F310000 水利水电工程施工技术2F311000 水利水电工程建筑物及建筑材料建筑物的类型、勘察与测量、建筑材料2F312000 水利水电工程施工导流与河道截流导流、截流2F313000 水利水电工程主体工程施工土石方开挖工程、地基处理工程、土石方填筑工程、混凝土工程、机电设备及金属结构安装工程、施工安全技术获取更多资料联系启晨教育QQ/微信62461916072F311000 水利水电工程建筑物及建筑材料2F311010 水利水电工程建筑物的类型及相关要求2F311020 水利水电工程勘察与测量2F311030 水利水电工程建筑材料获取更多资料联系启晨教育QQ/微信62461916082F311010 水利水电工程建筑物的类型及相关要求获取更多资料联系启晨教育QQ/微信62461916092F311011 水利水电工程建筑物的类型一、土石坝与堤防的构造及作用（一）土石坝的类型1、按坝高分类土石坝按坝高可分为低坝、中坝和高坝。低坝：高度在30m 以下；中坝：高度在30m（含30m）70m（含70m）之间；高坝：高度超过70m。2、按施工方法分类土石坝按施工方法可分为碾压式土石坝、水力冲填坝、定向爆破堆石坝等。获取更多资料联系启晨教育QQ/微信62461916010土坝获取更多资料联系启晨教育QQ/微信62461916011堆石坝获取更多资料联系启晨教育QQ/微信62461916012碾压式土石坝最常见，它是用适当的土料分层堆筑，并逐层加以压实（碾压）而成的坝。它又可分为三种：（1）均质坝。坝体断面不分防渗体和坝壳，坝体基本上是由均一的黏性土料（壤土、砂壤土）筑成。（2）土质防渗体分区坝。用透水性较大的土料作坝的主体，用透水性较小的黏土作防渗体的坝。黏土心墙坝：防渗体在中央的或稍向上游。黏土斜墙坝：防渗体在上游部位且倾斜的坝称为，是高、中坝中最常用的坝型。（3）非土料防渗体坝。以沥青混凝土、钢筋混凝土或其他人工材料（如土工膜）为防渗体的坝。按其位置也可分为心墙坝和面板坝两种。获取更多资料联系启晨教育QQ/微信62461916013黏土心墙坝获取更多资料联系启晨教育QQ/微信62461916014黏土心墙坝获取更多资料联系启晨教育QQ/微信62461916015黏土斜墙坝获取更多资料联系启晨教育QQ/微信62461916016土石坝的类型获取更多资料联系启晨教育QQ/微信62461916017（二）土石坝的构造及作用土石坝的基本剖面是梯形，主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等部分组成。获取更多资料联系启晨教育QQ/微信624619160181、坝顶构造（1）坝顶宽度。坝顶宽度应根据构造、施工、运行和抗震等因素确定。如无特殊要求，高坝可选用1015m,中、低坝可选用510m。同时，坝顶宽度必须充分考虑心墙或斜墙顶部及反滤层、保护层的构造需要。如有公路交通要求，还应满足公路路面的有关规定。作用是保护坝顶不受破坏。为了排除雨水，坝顶应做成向一侧或两侧倾斜的横向坡度，坡度宜采用23。对于有防浪墙的坝顶，则宜采用仅向下游倾斜的横坡。（2）护面。护面的材料可采用碎石、砌石、沥青或混凝土，IV级以下的坝下游也可以采用草皮护面。（3）防浪墙。坝顶上游侧常设混凝土或浆砌石修建的不透水的防浪墙，墙基要与坝体防渗体可靠地连接起来，以防高水位时漏水，防浪墙的高度一般为1.01.2m。获取更多资料联系启晨教育QQ/微信624619160192、防渗体土坝防渗体主要有心墙、斜墙、铺盖、截水墙等，设置防渗设施的作用是：减少通过坝体和坝基的渗流量；降低浸润线，增加下游坝坡的稳定性；降低渗透坡降，防止渗透变形。（1）均质坝。整个坝体就是一个大的防渗体，它由透水性较小的黏性土筑成。（2）黏性土心墙和斜墙。心墙一般布置在坝体中部，有时稍偏上游并略为倾斜；斜墙布置在坝体的上游，以便于和上游铺盖及坝顶的防浪墙相连接。黏性心墙和斜墙顶部水平厚度一般不小于3m，以便于机械化施工。防渗体顶与坝顶之间应设有保护层，厚度不小于该地区的冰冻或干燥深度，同时按结构要求不宜小于1m。（3）非土料防渗体。非土料防渗体较常用的是沥青混凝土和钢筋混凝土。获取更多资料联系启晨教育QQ/微信624619160203、土石坝的护坡与坝坡排水（1）护坡土石坝的护坡形式有：草皮、抛石、干砌石、浆砌石、混凝土或钢筋混凝土、沥青混凝土或水泥土等。作用是防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。（2）坝坡排水除干砌石或堆石护面外，均必须设坝面排水。为了防止雨水冲刷下游坝坡，常设纵横向连通的排水沟。与岸坡的结合处，也应设置排水沟以拦截山坡上的雨水。坝面上的纵向排水沟沿马道内侧布置，用浆砌石或混凝土板铺设成矩形或梯形。坝较长时，则应沿坝轴线方向每隔50100m左右设一横向排水沟，以便排除雨水。获取更多资料联系启晨教育QQ/微信624619160214、坝体排水（1）排水设施形式有贴坡、棱体、褥垫、管式和综合式排水。坝体排水的作用是降低坝体浸润线及孔隙水压力，防止坝坡土冻胀破坏。在排水设施与坝体、土基接合处，都应设置反滤层。其中贴坡排水和棱体排水最常用。获取更多资料联系启晨教育QQ/微信62461916022贴坡排水紧贴下游坝坡的表面设置，它由12层堆石或砌石筑成。贴坡排水顶部应高于坝体浸润线的逸出点，保证坝体浸润线位于冰冻深度以下。贴坡排水构造简单、节省材料、便于维修，但不能降低浸润线，且易因冰冻而失效，常用于中小型工程下游无水的均质坝或浸润线较低的中等高度坝。获取更多资料联系启晨教育QQ/微信62461916023棱体排水在下游坝脚处用块石堆成棱体，顶部高程应超出下游最高水位，超出高度应大于波浪沿坡面的爬高，并使坝体浸润线距坝坡的距离大于冰冻深度。应避免棱体排水上游坡脚出现锐角，顶宽应根据施工条件及检查观测需要确定，但不得小于1.0m。获取更多资料联系启晨教育QQ/微信62461916024褥垫排水获取更多资料联系启晨教育QQ/微信62461916025（2）反滤层为避免因渗透系数和材料级配的突变而引起渗透变形，在防渗体与坝壳、坝壳与排水体之间都要设置23层粒径不同的砂石料作为反滤层。材料粒径沿渗流方向由小到大排列。获取更多资料联系启晨教育QQ/微信62461916026（三）堤防的构造及作用土质堤防的构造与作用和土石坝类似，包括堤顶、堤坡与戗台、护坡与坡面排水、防渗与排水措施、防洪墙等。堤高超过6m的背水坡宜设戗台，宽度不宜小于1.5m；风浪大的海堤、湖堤临水侧宜设置消浪平台，其宽度可为波高的12倍，但不宜小于3m。防渗体的顶部应高出设计水位0.5m以上。获取更多资料联系启晨教育QQ/微信62461916027堤防获取更多资料联系启晨教育QQ/微信62461916028二、混凝土坝的构造及作用混凝土坝的主要类型有重力坝、拱坝和支墩坝三种。获取更多资料联系启晨教育QQ/微信62461916029重力坝获取更多资料联系启晨教育QQ/微信62461916030重力坝示意图获取更多资料联系启晨教育QQ/微信62461916031（一）重力坝的结构特点和类型重力坝主要依靠自身重量产生的抗滑力维持其稳定性。坝轴线一般为直线，并有垂直于坝轴线方向的横缝将坝体分成若干段，横剖面基本上呈三角形。按坝体高度分为高坝、中坝和低坝。坝高大于70m的为高坝，小于30m的为低坝，介于两者之间的为中坝。获取更多资料联系启晨教育QQ/微信62461916032（二）重力坝的构造及作用获取更多资料联系启晨教育QQ/微信624619160331、坝顶构造坝顶应高于校核洪水位，坝顶上游防浪墙顶的高程应高于波浪顶高程。防浪墙宜采用与坝体连成整体的钢筋混凝土结构，墙身有足够的厚度以抵挡波浪及漂浮物的冲击。在坝体横缝处应留伸缩缝，并设止水，墙身高度可取1.2m。2、重力坝的防渗与排水设施在混凝土重力坝坝体上游面和下游面水位以下部分，多采用一层具有防渗、抗冻和抗侵蚀的混凝土，作为坝体的防渗设施。防渗层厚度一般为1/201/10水头，但不小于2m。为了减小坝体的渗透压力，靠近上游坝面设置排水管幕，排水管幕与上游坝面的距离一般为作用水头的1/251/15，且不小于2m。排水管间距23m。获取更多资料联系启晨教育QQ/微信624619160343、重力坝的分缝与止水为了满足施工要求，防止由于温度变化和地基不均匀沉降导致坝体裂缝，在坝内需要进行分缝。分缝：横缝、纵缝、水平施工缝。获取更多资料联系启晨教育QQ/微信62461916035（1）横缝横缝与坝轴线垂直，有永久性的和临时性的两种。将坝体分成若干个坝段，横缝间距一般为1520m。永久性横缝可兼作沉降缝和温度缝，缝面常为平面。当不均匀沉降较大时，需留缝宽12cm，缝间用沥青油毡隔开，缝内须设置专门的止水。临时性横缝缝面设置键槽，埋设灌浆系统。获取更多资料联系启晨教育QQ/微信62461916036（2）纵缝纵缝是平行于坝轴线方向的缝，其作用是为了适应混凝土的浇筑能力、散热和减小施工期的温度应力。按布置形式可分为铅直缝、斜缝和错缝。铅直缝的间距为1530m，缝面应设置三角形键槽。为了保证坝段的整体性，沿缝面应布设灌浆系统，纵缝与坝面应垂直相交。待坝体温度冷却到稳定温度，缝宽达到0.5mm以上时再进行灌浆。获取更多资料联系启晨教育QQ/微信62461916037（3）水平施工缝水平施工缝是新老混凝土的水平结合面。每层浇筑块的厚度约为1.54.0m，基岩表面约0.751.0m，以利散热。同一坝段相邻浇筑块水平施工缝的高程应错开，上、下浇筑块之间常间歇37d。混凝土浇筑前，必须清除老混凝土面浮碴，并凿毛，用压力水冲洗，再铺一层23cm的水泥砂浆，然后浇筑。获取更多资料联系启晨教育QQ/微信624619160384、坝内廊道为了满足帷幕灌浆、排水、观测和检修坝体的需要，须在坝内设置各种廊道和竖井，构成廊道系统。廊道内应设置通风和照明设备。分为：基础灌浆廊道、坝体检修和排水廊道。（1）基础灌浆廊道。基础灌浆廊道设置在上游坝踵处。（2）坝体检修和排水廊道。为了便于检查坝体和排除坝体渗水，在靠近坝体上游面沿高度每隔 15 一 30m 设一检查兼作排水用的廊道。获取更多资料联系启晨教育QQ/微信62461916039（三）重力坝的荷载与作用重力坝承受的荷载与作用主要有：（1）自重（包括固定设备重量）；（2）静水压力；（3）扬压力；（4）动水压力；（5）波浪压力；（6）泥沙压力；（7）冰压力；（8）土压力；（9）温度作用；（10）风作用；（11）地震作用等。扬压力包括上浮力及渗流压力。上浮力是由坝体下游水深产生的浮托力；渗流压力是在上、下游水位差作用下，水流通过基岩节理、裂隙而产生的向上的静水压力。获取更多资料联系启晨教育QQ/微信62461916040（四）拱坝的结构特点和类型拱坝的结构特点拱坝的轴线为弧形，能将上游的水平水压力变成轴向压应力传向两岸，主要依靠两岸坝肩维持其稳定性；拱坝是超静定结构，有较强的超载能力，受温度的变化和坝肩位移的影响较大。获取更多资料联系启晨教育QQ/微信62461916041拱坝获取更多资料联系启晨教育QQ/微信62461916042（五）支墩坝的结构特点和类型支墩坝是由一系列顺水流方向的支墩和支承在墩子上游的挡水面板所组成。按挡水面板的形式，支墩坝可分为平板坝、连拱坝和大头坝。获取更多资料联系启晨教育QQ/微信62461916043三、水闸的组成及作用水闸与橡胶坝均是既能挡水又能泄水的低水头水工建筑物。水闸主要通过闸门启闭来控制水位和流量，以满足防洪、灌溉、排涝等需要；而橡胶坝则是利用橡胶坝袋充水（气）以形成柔性挡水坝体，并通过管路充排水（气）调节坝高来控制坝上水位及过坝流量。获取更多资料联系启晨教育QQ/微信62461916044水闸获取更多资料联系启晨教育QQ/微信62461916045水闸获取更多资料联系启晨教育QQ/微信62461916046（一）水闸的类型1、按水闸所承担的任务可分为进水闸、节制闸、泄水闸、排水闸、挡潮闸等。2、按闸室结构形式可分为开敞式水闸和涵洞式水闸。（1）开敞式水闸。闸室上面是露天的，上面没有填土。当引（泄）水流量较大、渠堤不高时，常采用开敞式水闸。（2）涵洞式水闸。主要建在渠堤较高、引水流量较小的渠堤之下，闸室后有洞身段，洞身上面填土。根据水力条件的不同，涵洞式可分为有压和无压两种。获取更多资料联系启晨教育QQ/微信62461916047（二）水闸的组成部分及其作用水闸由闸室和上、下游连接段三部分组成，如图所示。获取更多资料联系启晨教育QQ/微信624619160481、闸室闸室是水闸的主体，起挡水和调节水流的作用。它包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。获取更多资料联系启晨教育QQ/微信62461916049（1）底板底板按结构形式，可分为平底板、低堰底板和反拱底板；工程中用得最多的是平底板。根据底板与闸墩的连接方式不同，平底板可分为整体式和分离式两种。获取更多资料联系启晨教育QQ/微信62461916050整体式底板。适用于地质条件差、可能产生不均匀沉降的地基。整体式平底板抗震性能较好。中等密实以下的地基或地震区适宜采用整体式底板。分离式底板。分离式闸墩底板基底压力较大，适用于地质条件较好、地基承载力较大的地基。获取更多资料联系启晨教育QQ/微信62461916051（2）闸墩闸墩的作用主要是分隔闸孔，支承闸门、胸墙、工作桥及交通桥等上部结构。闸墩多用C15C30的混凝土浇筑，小型水闸可用浆砌块石砌筑，但门槽部位需用混凝土浇筑。（3）工作桥工作桥的作用是安装启闭机和供管理人员操作启闭机之用，为钢筋混凝土简支梁或整体板梁结构。桥的高度必须满足闸门能提出门槽检修的要求。（4）胸墙作用是挡水，以减小闸门的高度。跨度在 5m 以下的胸墙可用板式结构，超过 5m 跨度的胸墙用板梁式结构；胸墙与闸墩的连接方式有简支和固结两种。获取更多资料联系启晨教育QQ/微信624619160522、上游连接段上游连接段由铺盖、护底、护坡及上游翼墙组成。（1）铺盖作用主要是延长渗径长度以达到防渗目的，应该具有不透水性，同时兼有防冲功能。常用材料有黏土、混凝土、钢筋混凝土等，以混凝土铺盖最为常见。（2）护底与护坡它的作用是防止水流对渠（河）底及边坡的冲刷，长度一般为 35倍堰顶水头。材料有干砌石、浆砌石或混凝土等。（3）上游翼墙它的作用是改善水流条件、挡土、防冲、防渗等。其平面布置形式有圆弧形翼墙、扭曲面翼墙、八字形翼墙和隔墙式翼墙等；结构形式有重力式、悬臂式、扶壁式和空箱式等。获取更多资料联系启晨教育QQ/微信624619160533、下游连接段下游连接段通常包括护坦（消力池）、海漫、下游防冲槽（齿墙）以及下游翼墙与护坡等。（1）护坦（消力池）承受高速水流的冲刷、水流脉动压力和底部扬压力的作用，因此要求护坦应具有足够的重量、强度和抗冲耐磨能力，通常用混凝土，也可采用浆砌块石。为了防止不均匀沉降而产生裂缝，护坦与两侧翼墙底板及闸室底板之间，均应设置沉陷缝。缝的位置如在闸基防渗范围内，缝中应设止水。获取更多资料联系启晨教育QQ/微信62461916054（2）海漫与防冲槽在消力池后面应设置海漫与防冲槽，如图所示。其作用是继续消除水流余能，调整流速分布，确保下游河床免受有害冲刷。海漫构造要求：表面粗糙，能够沿程消除余能；透水性好，以利渗流顺利排出；具有一定的柔性，能够适应河床变形。海漫材料一般采用浆砌或干砌块石。在海漫末端与土质河床交接处可能会遭受冲刷，因此在海漫末端设置防冲槽与下游河床相连，以保护海漫末端不受冲刷破坏。获取更多资料联系启晨教育QQ/微信62461916055（3）下游翼墙与护坡与上游翼墙与护坡基本相同，护坡要做到防冲槽尾部。下游八字形翼墙的总扩散角在1424之间。获取更多资料联系启晨教育QQ/微信62461916056（三）橡胶坝的组成及作用1、橡胶坝的类型橡胶坝分袋式、帆式及钢柔混合结构式三种坝型，比较常用的是袋式坝型。坝袋按充胀介质可分为充水式、充气式和气水混合式；按锚固方式可分锚固坝和无锚固坝，锚固坝又分单线锚固和双线锚固等。获取更多资料联系启晨教育QQ/微信624619160572、橡胶坝的组成部分及作用橡胶坝由坝袋段和上、下游连接段三部分组成，如图所示。获取更多资料联系启晨教育QQ/微信62461916058坝袋段是橡胶坝的主体，起挡水、调节坝上水位及过坝水流的作用。它包括底板、坝袋、边墩和中墩等。底板。橡胶坝底板形式与坝型有关，一般多采用平底板。枕式坝为减小坝肩，在每跨底板端头一定范围内做成斜坡。端头锚固坝一般都要求底板面平直。对于较大跨度的单个坝段，底板在垂直水流方向上设沉降缝。中墩。中墩的作用主要是分隔坝段，安放溢流管道，支承枕式坝两端堵头。边墩。边墩的主要作用是挡土，安放溢流管道，支承枕式坝端部堵头。坝袋。用高强合成纤维织物做受力骨架，内外涂上合成橡胶做粘结保护层的胶布，锚固在混凝土基础底板上，成封闭袋形，用水（气）的压力充胀，形成柔性挡水坝。主要作用是挡水，并通过充坍坝来控制坝上水位及过坝流量。橡胶坝上、下游连接段的组成及作用与水闸基本一致。获取更多资料联系启晨教育QQ/微信62461916059四、泵站的布置及水泵的分类1、泵站总体布置泵站工程按建站目的不同，分为灌溉泵站、排涝泵站、排灌结合泵站、供水泵站、加压泵站、多功能泵站等。不同类型的泵站，其布置型式也不同，其中灌溉泵站、排涝泵站、排灌结合泵站是水利工程最常用的泵站。2、泵站进出水建筑物泵站进出水建筑物一般包括引水渠、沉砂及冲砂建筑物、前池、进水池、出水管道和出水池。获取更多资料联系启晨教育QQ/微信62461916060泵站获取更多资料联系启晨教育QQ/微信624619160613、水泵的分类及性能水泵按作用原理可分为叶片泵、容积泵和其他类型泵三大类。叶片泵按工作原理的不同，可分为离心泵、轴流泵和混流泵。叶片泵的性能参数：（1）扬程。水泵铭牌上所标出的扬程是这台泵的设计扬程，即相应于通过设计流量时的扬程，又称额定扬程。泵的工作扬程总是大于实际扬程（净扬程）。（2）效率。水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高效率。水泵内的能量损失可分三部分，即水力损失、容积损失和机械损失。（3）允许吸上真空高度或必需汽蚀余量。表征叶片泵汽蚀性能的参数，用来确定泵的安装高程，单位为m。获取更多资料联系启晨教育QQ/微信624619160624、泵房的结构形式泵房结构形式：移动式、固定式。移动式：囤船型、缆车型；固定式：分基型、干室型、湿室型、块基型。获取更多资料联系启晨教育QQ/微信62461916063五、水电站的组成及作用水电站由进水口、引水建筑物、平水建筑物和厂区枢纽组成。水电站的进水口分有压和无压两种，它是水电站引水系统的首部。平水建筑物包括压力前池和调压室。获取更多资料联系启晨教育QQ/微信62461916064六、渠系建筑物的构造及作用在渠道上修建的水工建筑物称为渠系建筑物，它使渠水跨过河流、山谷、堤防、公路等。类型主要有渡槽、涵洞、倒虹吸管、跌水与陡坡等。获取更多资料联系启晨教育QQ/微信62461916065（一）渡槽的构造及作用按支承结构渡槽可分为梁式渡槽和拱式渡槽两大类。梁式渡槽槽身结构一般由槽身和槽墩（排架）组成，主要支承水荷载及结构自重。拱式渡槽的水荷载及结构自重由拱承担，槽身不再是承重结构。获取更多资料联系启晨教育QQ/微信62461916066梁式渡槽获取更多资料联系启晨教育QQ/微信62461916067拱式渡槽获取更多资料联系启晨教育QQ/微信62461916068（二）涵洞的构造及作用根据水流形态的不同，涵洞分有压、无压和半有压式。洞身构造有基础、沉降缝、截水环等，如图所示。截水环：对于有压涵洞要在洞身四周设若干截水环或用黏土包裹形成涵衣，用以防止洞身外围产生集中渗流。获取更多资料联系启晨教育QQ/微信62461916069（三）倒虹吸管的构造和作用倒虹吸管主要由管身和进、出口段三部分组成。镇墩与支墩：在管身的变坡及转弯处或较长管身的中间应设置镇墩，以连接和固定管道。镇墩附近的伸缩缝一般设在下游侧。在镇墩中间要设置支墩，以承受水荷载及管道自重的法向分量。获取更多资料联系启晨教育QQ/微信62461916070倒虹吸获取更多资料联系启晨教育QQ/微信62461916071（四）跌水与陡坡的构造和作用当渠道通过地面坡度较陡的地段时，为了保持渠道的设计比降，避免高填方或深挖方，往往将水流落差集中，修建建筑物连接上下游渠道，这种建筑物称为跌水或陡坡。1、跌水跌水有单级和多级两种形式，两者构造基本相同，一般单级跌水落差小于5.0m，落差超过5.0m宜采用多级跌水。2、陡坡陡坡和跌水的主要区别在于陡坡是以斜坡代替跌水墙。获取更多资料联系启晨教育QQ/微信62461916072跌水获取更多资料联系启晨教育QQ/微信62461916073（五）渠道断面及施工改建渠道的基槽填筑，应提前停止通水，或采用抽排、翻晒等方法降低基土含水量，并应清除杂草、淤积泥沙等杂物。小型渠道，宜将全渠填满至设计高程后，再按设计开挖至防渗层铺设断面。填筑面宽度应比设计尺寸加宽50cm，并应将原渠坡修成台阶状，再填筑新土。新建半挖半填渠道基槽的开挖，应先开挖基槽，再将渠道两岸填方部分填筑至设计高程，然后修整渠槽。获取更多资料联系启晨教育QQ/微信62461916074浆砌石防渗结构的砌筑顺序如下：（1）梯形明渠，宜先砌筑渠底后砌渠坡。砌渠坡时，从坡脚开始，由下而上分层砌筑；U形、弧形底梯形和弧形坡脚梯形明渠，从渠底中线开始，向两边对称砌筑。（2）矩形明渠，宜先砌两边侧墙，后砌渠底；拱形和箱形暗渠，可先砌侧墙和渠底，后砌顶拱或加盖板。获取更多资料联系启晨教育QQ/微信62461916075获取更多资料联系启晨教育QQ/微信624619160762F311012 水利水电工程等级划分及特征水位 一、水工建筑物等级划分获取更多资料联系启晨教育QQ/微信624619160771、水利水电工程等别划分根据其工程规模、效益和在经济社会中的重要性，划分为、五等。“千万到亿为中型”综合利用的水利水电工程，当各项任务指标对应的等别不同，其整个工程等别应按其中最高的等别确定。工程等别工程规模水库总库容（108m3）防洪治涝灌溉供水发电保护人口（104人）治涝面积（104亩）灌溉面积（104亩）年引水量（108m3）装机容量（104kW）大（1）型1015020015010120大（2）型10-1.015050200601505010312030中型1.0-0.15020601550531305小（1）型0.1-0.0120515350.510.351小（2）型 0.01-0.001530.50.31获取更多资料联系启晨教育QQ/微信624619160782、水工建筑物级别划分（1）永久性水工建筑物根据建筑物所在工程的等别，以及建筑物的重要性分为1、2、3、4、5 级。“大3中4小5级”工程等别工程规模主要建筑物次要建筑物大（1）型13大（2）型23中型34小（1）型45小（2）型55获取更多资料联系启晨教育QQ/微信62461916079水库大坝按上述规定为2级、3级的永久性水工建筑物，如坝高超过下表指标，其级别可提高一级。水库工程中最大高度超过200m的大坝建筑物，其级别应为1级，其设计标准应专门研究论证，并报上级主管部门审查批准。级别坝型坝高（m）2土石坝90混凝土坝、浆砌石坝1303土石坝70混凝土坝、浆砌石坝100获取更多资料联系启晨教育QQ/微信62461916080堤防工程的级别根据其保护对象的防洪标准确定。“百年减半取整十”穿越堤防、渠道的永久性水工建筑物的级别，不应低于相应堤防、渠道的级别。防洪标准（重现期，年）100100，且5050，且3030，且203501.041、2级永久性水工建筑物淹没一般城镇、工矿企业、交通干线或影响总工期及第一台（批）机组电，造成较大经济损失1.5315500.11.053、4级永久性水工建筑物淹没基坑，但对总工期及第一台（批）机组发电影响不大，经济损失较小1.5150.1获取更多资料联系启晨教育QQ/微信62461916082 获取更多资料联系启晨教育QQ/微信62461916083二、水工大坝施工期洪水标准1、临时性水工建筑物洪水标准2、水库大坝施工期洪水标准坝型拦洪库容（108m3）1010，11，0.10.1土石坝（重现期，年）200200100100505020混凝土坝浆砌石坝（重现期，年）1001005050202010临时性建筑物类型临时性水工建筑物级别345土石结构50202010105混凝土、浆砌石结构201010553获取更多资料联系启晨教育QQ/微信62461916084三、水库与堤防的特征水位1、水库的特征水位（1）校核洪水位。水库遇大坝的校核洪水时在坝前达到的最高水位。（2）设计洪水位。水库遇大坝的设计洪水时在坝前达到的最高水位。（3）防洪高水位。水库遇下游保护对象的设计洪水时在坝前达到的最高水位。（4）正常蓄水位（正常高水位、设计蓄水位、兴利水位）。水库在正常运用的情况下，为满足设计的兴利要求在供水期开始时应蓄到的最高水位。（5）防洪限制水位（汛前限制水位）。水库在汛期允许兴利的上限水位，也是水库汛期防洪运用时的起调水位。（6）死水位。水库在正常运用的情况下，允许消落到的最低水位。它在取水口之上并保证取水口有一定的淹没深度。获取更多资料联系启晨教育QQ/微信62461916085获取更多资料联系启晨教育QQ/微信624619160862、堤防工程特征水位（1）设防（防汛）水位。开始组织人员防汛的水位。（2）警戒水位。当水位达到设防水位后继续上升到某一水位时，防洪堤随时可能出险，防汛人员必须迅速开赴防汛前线，准备抢险，这一水位称警戒水位。（3）保证水位。即堤防的设计洪水位，河流遇堤防的设计洪水时在堤前达到的最高水位。获取更多资料联系启晨教育QQ/微信624619160872F311013 水利水电工程合理使用年限及耐久性 一、工程合理使用年限1级、2级永久性水工建筑物中闸门的合理使用年限应为50年，其他级别的永久性水工建筑物中闸门的合理使用年限应为30年。工程等别工程类别水库供水发电防洪治涝灌溉150100100501001005050505050505030303050303030获取更多资料联系启晨教育QQ/微信62461916088二、耐久性设计要求混凝土坝、碾压混凝土坝等大体积混凝土材料应满足下列要求：碾压混凝土的水胶比应小于0.70。基础混凝土强度等级不应低于C15，过流表面混凝土强度等级不应低于C30。碾压混凝土坝表层混凝土不应低于C18015，上游面防渗层混凝土强度等级不应低于C18020且宜优先采用二级配碾压混凝土。获取更多资料联系启晨教育QQ/微信62461916089课后总结：获取更多资料联系启晨教育QQ/微信62461916090随堂练习获取更多资料联系启晨教育QQ/微信62461916091【例题】1.某水库枢纽工程内容包括大坝、溢洪道、放水洞等，大坝为黏土心墙土石坝，坝顶构造如图所示。问题：指出图中和所代表的部位名称；A侧为大坝上游还是下游？获取更多资料联系启晨教育QQ/微信62461916092【答案】1.为黏土心墙，为防浪墙。A侧为大坝下游。【解析】坝顶上游侧常设混凝土或浆砌石修建的不透水的防浪墙，墙基要与坝体防渗体可靠地连接起来，以防高水位时漏水，防浪墙的高度一般为1.01.2m。获取更多资料联系启晨教育QQ/微信62461916093【例题】2.下列混凝土重力坝所受荷载中，属于扬压力的有（）。A.动水压力B.波浪压力C.浮托力D.泥沙压力E.渗透压力获取更多资料联系启晨教育QQ/微信62461916094【答案】2.CE【解析】扬压力包括上浮力及渗流压力。上浮力是由坝体下游水深产生的浮托力；渗流压力是在上、下游水位差作用下，水流通过基岩节理、裂隙而产生的向上的静水压力。获取更多资料联系启晨教育QQ/微信62461916095【例题】3.根据水利水电工程等级划分及洪水标准（SL252-2000），确定临时水工建筑物级别的依据包括（）等。A.气候环境B.保护对象C.失事后果D.抗震烈度E.使用年限获取更多资料联系启晨教育QQ/微信62461916096【答案】3.BCE【解析】导流建筑物级别根据其保护对象、失事后果、使用年限和导流建筑物规模等指标划分为35级。获取更多资料联系启晨教育QQ/微信62461916097【例题】4.某水库枢纽工程总库容1500万m，工程内容包括大坝、溢洪道、放水洞等，大坝为黏土心墙土石坝，最大坝高为35m。说明该水库枢纽工程的规模、等级及大坝的级别。获取更多资料联系启晨教育QQ/微信62461916098【答案】4.该水库枢纽工程规模为中型，等别为等，大坝的级别为3级。【解析】等级划分：获取更多资料联系启晨教育QQ/微信624619160992F311020 水利水电工程勘察与测量2F311021 工程地质与水文地质条件分析一、水工建筑物的工程地质和水文地质条件（1）岩层的产状分为水平、倾斜和直立等三种类型。产状用岩层层面的走向、倾向和倾角等三个要素表示。产状要素测量结果以倾向的方位角（从正北开始顺时针方向量）和倾角表示出来，如15060表示：倾向为150（即南偏东30），倾角为60。（2）褶皱的基本形态有背斜和向斜两种。获取更多资料联系启晨教育QQ/微信624619160100（3）断裂构造可分为两种类型：节理和断层。节理。也称裂隙，是断裂面两侧的岩层未发生位移或仅有微小错动的断裂构造。断层。岩体断裂后，在断裂层两侧的岩块发生了显著位移。处于断层面两侧相互错动的两个断块中位于断层面之上的称为上盘，位于断层面之下的称为下盘。如按断块之间的相对错动的方向来划分，上盘下降，下盘上升的断层，称正断层；反之，上盘上升，下盘下降的断层称逆断层；如两断块水平互错，则称为平移断层。获取更多资料联系启晨教育QQ/微信624619160101二、水利水电工程地质问题分析1、坝基岩体的工程地质问题由于坝区岩体中存在的某些地质缺陷，可能导致产生的工程地质问题主要有坝基稳定问题（包括渗透稳定、沉降稳定和抗滑稳定）和坝区渗漏问题（包括坝基渗漏和绕坝渗漏）。2、边坡的工程地质问题分析 工程常见到的边坡变形破坏主要有松弛张裂、蠕动变形、崩塌、滑坡四种类型。根据滑动面与岩层构造之间的关系将滑坡分为：顺层滑坡、切层滑坡和均质滑坡等。根据滑坡的力学机制分为：推移式滑坡、牵引式滑坡和平移式滑坡。获取更多资料联系启晨教育QQ/微信6246191601023、软土基坑工程地质问题分析（1）软土基坑工程地质问题主要包括两个方面：土质边坡稳定和基坑降排水。（2）在软土基坑施工中，为防止边坡失稳，保证施工安全，通常采取措施有：采取合理坡度、设置边坡护面、基坑支护、降低地下水位等。（3）软土基坑降排水的目的主要有：增加边坡的稳定性；对于细砂和粉砂土层的边坡防止流砂和管涌的发生；对下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工。获取更多资料联系启晨教育QQ/微信6246191601034、基坑降排水基坑开挖的降排水一般有两种途径：明排法和人工降水。人工降水按排水工作原理分为井点法和管井法。井点法按降水深度分为轻型井点（浅井点）和深井点。井点法降水的适用条件：基坑边坡不稳，易产生流土、流砂、管涌等现象。管井法降水的适用条件：含水层渗透系数K宜大于1.0m/d。获取更多资料联系启晨教育QQ/微信624619160104明排法获取更多资料联系启晨教育QQ/微信624619160105管井降水获取更多资料联系启晨教育QQ/微信624619160106井点降水获取更多资料联系启晨教育QQ/微信624619160107井点降水获取更多资料联系启晨教育QQ/微信6246191601085、渗透变形一般可分为管涌、流土、接触冲刷、接触管涌或接触流土等类型。获取更多资料联系启晨教育QQ/微信624619160109三、施工地质工作水利水电工程施工地质工作应遵循“全程跟踪、动态控制、信息管理、及时反馈”的原则。获取更多资料联系启晨教育QQ/微信6246191601102F311022 测量仪器的使用一、常用测量仪器及其作用1、水准仪用于水准测量。按精度不同划分为DS05、DS1、DS3、DS10四个等级，DS05、DS1属于精密水准仪，DS3、DS10属于普通水准仪。D、S分别为“大地测量”和“水准仪”的汉语拼音第一个字母，数字3表示该仪器精度，即每公里往返高差测量的偶然中误差为3mm。水准仪的使用步骤：包括仪器安置与粗略整平、瞄准、精确整平和读数。测量误差来源于仪器误差、观测误差、外界条件的影响。获取更多资料联系启晨教育QQ/微信6246191601112、经纬仪（1）经纬仪是进行角度测量的主要仪器。它包括水平角测量和竖直角测量。另外，经纬仪也可用于低精度测量中的视距测量。（2）经纬仪按精度不同分为DJ07、DJ1、DJ2、DJ6和DJ30五个等级，D、J分别为“大地测量”和“经纬仪”的汉语拼音第一个字母，数字07、1、2、6、30表示该仪器精度，为一测回方向中误差的秒数。获取更多资料联系启晨教育QQ/微信624619160112二、测量误差分类误差按其产生的原因和对观测结果影响性质的不同，可以分为系统误差、偶然误差和粗差三类。粗差是大于限差的误差，是由于观测者的粗心大意或受到干扰所造成的错误。错误应该可以避免，包含有错误的观测值应该舍弃，并重新进行观测。获取更多资料联系启晨教育QQ/微信6246191601132F311023 水利水电工程施工放样一、基础知识1、高程我国自1988年1月1日起开始采用1985国家高程基准作为高程起算的统一基准。2、比例尺比例尺表示形式有两种：数字比例尺和图示比
