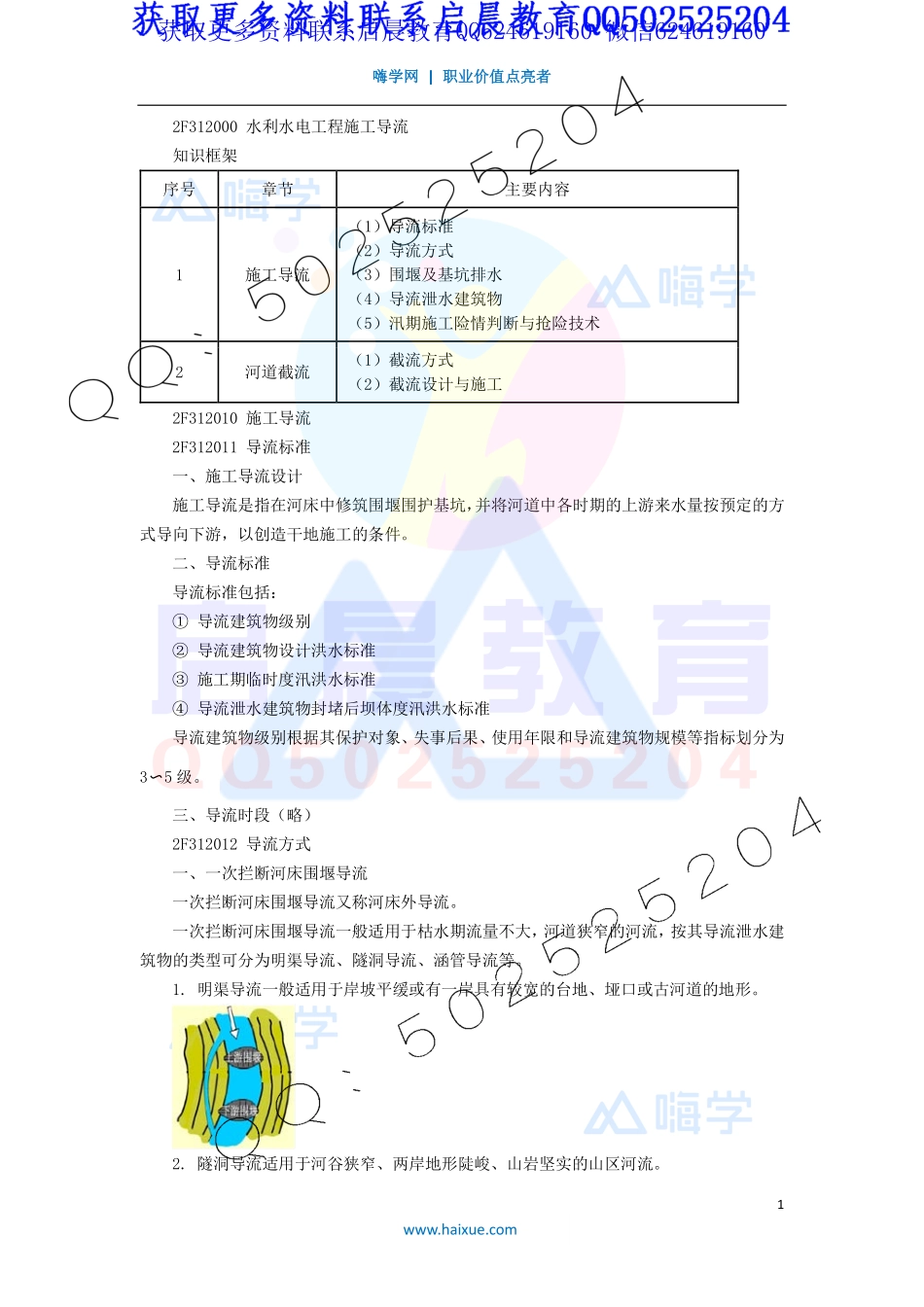

嗨学网嗨学网|职业职业价值点亮者价值点亮者 1 2F312000 水利水电工程施工导流 知识框架 序号 章节 主要内容 1 施工导流（1）导流标准（2）导流方式（3）围堰及基坑排水（4）导流泄水建筑物（5）汛期施工险情判断与抢险技术 2 河道截流（1）截流方式（2）截流设计与施工 2F312010 施工导流 2F312011 导流标准 一、施工导流设计 施工导流是指在河床中修筑围堰围护基坑，并将河道中各时期的上游来水量按预定的方式导向下游，以创造干地施工的条件。二、导流标准 导流标准包括：导流建筑物级别 导流建筑物设计洪水标准 施工期临时度汛洪水标准 导流泄水建筑物封堵后坝体度汛洪水标准 导流建筑物级别根据其保护对象、失事后果、使用年限和导流建筑物规模等指标划分为35 级。三、导流时段（略）2F312012 导流方式 一、一次拦断河床围堰导流 一次拦断河床围堰导流又称河床外导流。一次拦断河床围堰导流一般适用于枯水期流量不大，河道狭窄的河流，按其导流泄水建筑物的类型可分为明渠导流、隧洞导流、涵管导流等。1.明渠导流一般适用于岸坡平缓或有一岸具有较宽的台地、垭口或古河道的地形。2.隧洞导流适用于河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 2 3.涵管导流适用于导流流量较小的河流或只用来担负枯水期的导流。二、分期围堰法导流 分期导流一般适用于下列情况：导流流量大，河床宽，有条件布置纵向围堰；河床中永久建筑物 便于布置导流泄水建筑物；河床覆盖层不厚。（一）束窄河床导流通常用于分期导流的前期阶段，特别是一期导流。（二）通过建筑物导流多用于分期导流的后期阶段。其导流方式包括：底孔导流、预留缺口导流、梳齿导流，平原河道上的低水头河床式径流电站可采用厂房导流【例题】在河谷狭窄的山区河流新建拱坝宜选用的施工导流方式是（）。【一建，2013.4】A.明渠导流 B.底孔导流 C.束窄河床导流 获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 3 D.隧洞导流【答案】D 2F312013 围堰及基坑排水 一、围堰的类型 不同围堰型式应符合以下要求：（1）土石围堰能充分利用当地材料，对地基适应性强，施工工艺简单，应优先采用。（2）混凝土围堰宜优先选用重力式碾压混凝土结构。河谷狭窄且地质条件良好的堰址可采用混凝土拱围堰。（3）在地质条件好、能充分利用天然料和开挖石渣时可采用胶凝砂砾石围堰、堆石混凝土围堰。（4）装配式钢板桩格型围堰适用于在岩石地基或混凝土基座上建造，其最大挡水水头不宜大于 30m；打入式钢板桩围堰适用于细砂砾石层地基，其最大挡水水头不宜大于 20m。1.土石围堰【例题】如图所示土围堰的防渗形式属于（）。【一建，2015.2】A.斜墙式 B.斜墙带水平铺盖式 C.垂直防渗墙式 D.灌浆帷幕式【答案】C 2.混凝土围堰 混凝土围堰宜建在岩石地基上。混凝土围堰的特点是挡水水头高，底宽小，抗冲能力大，堰顶可溢流。3.钢板桩格形围堰 按挡水高度不同，其平面形式有圆筒形格体、扇形格体、花瓣形格体，应用较多的是圆筒形格体。二、围堰堰顶高程的确定 下游围堰的堰顶高程：Hd=hd+ha+式中 Hd下游围堰的堰顶高程（m）；hd下游水位高程（m），可以直接由原河流水位流量关系曲线中找出；ha波浪爬高（m）；围堰的安全超高（m），一般对于不过水围堰可按规定选择，对于过水围堰可不予考虑。（2）上游围堰的堰顶高程由下式决定：Hu=hd+z+ha+式中 Hu上游围堰的堰顶高程（m）；获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 4 【例题】某工程采用不过水土石围堰，基坑上游围堰挡水位为 10m，下游围堰挡水位为9.7m，上下游水位差为 0.3m，波浪爬高为 0.5m，安全超高为 1.0m，该工程上游围堰堰顶高程至少应为（）。A.11.0m B.11.5m C.11.6m D.12.1m【答案】B【例题】计算土围堰的堰顶高程，应考虑的因素包括（）。【2017.25】A.河道宽度 B.施工期水位 C.围堰结构型式 D.波浪爬高 E.安全超高【答案】BDE 三、围堰施工 1.土石围堰的施工 土石围堰相对来说断面较大，拆除工作一般是在运行期限的最后一个汛期过后，随上游水位的下降，逐层拆除围堰的背水坡和水上部分。土石围堰的拆除一般可用挖土机或爆破开挖等方法。2.混凝土围堰的施工 混凝土围堰的拆除，一般只能用爆破法炸除。3.钢板桩格形围堰施工（1）钢板桩回收高达 70%；（2）修建工序：定位、打设模架支柱、模架就位、安插打设钢板桩、安装围檩和拉杆、拆除支柱和模架、填充砂砾料至设计高度。（3）钢板桩格型围堰的拆除，基坑充水使两侧水位平衡，首先要用抓斗或吸石器将填料清除，然后用拔桩机起拔钢板桩。获取更多资料联系启晨教育QQ624619160 微信624619160
