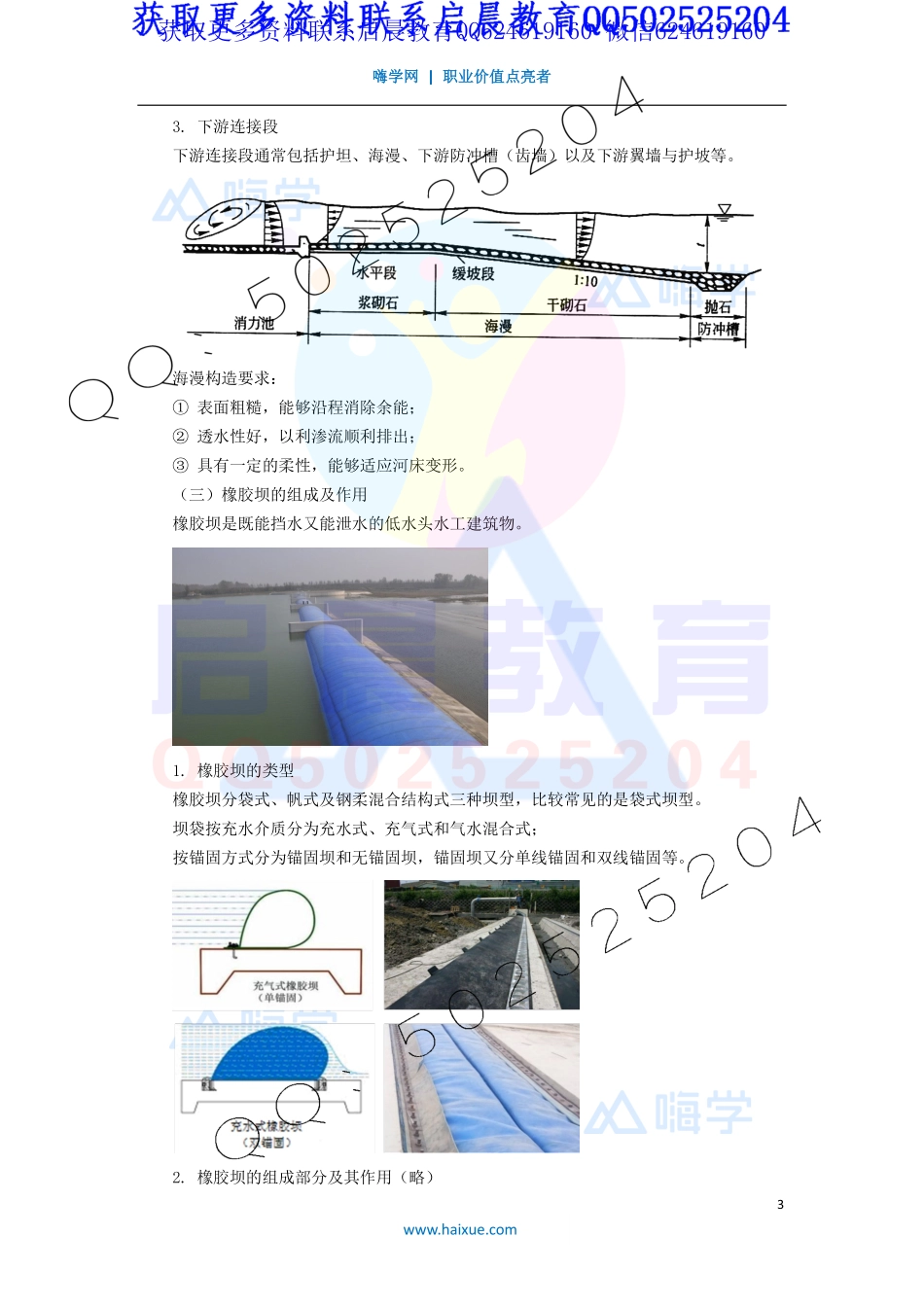

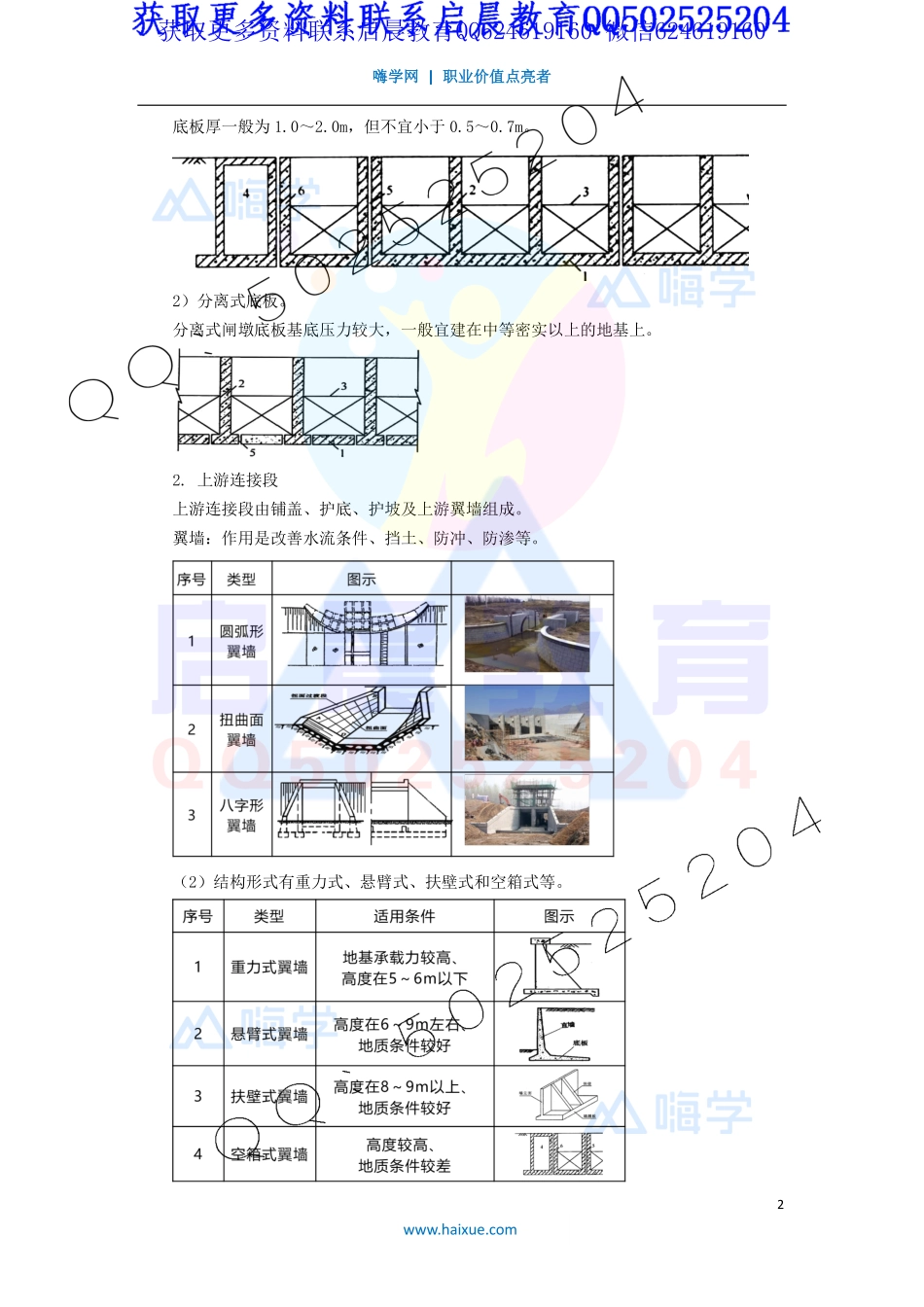

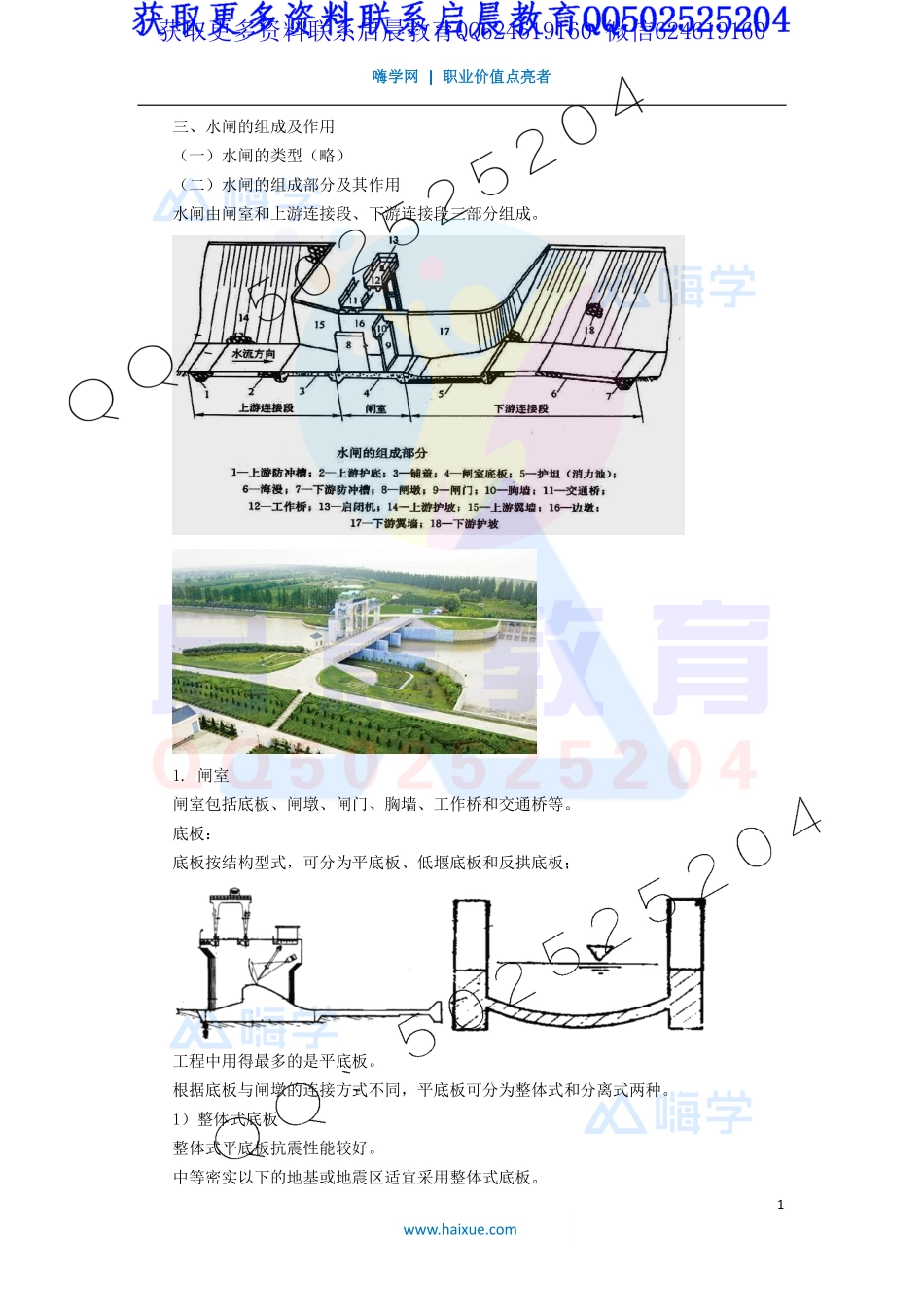

嗨学网嗨学网|职业职业价值点亮者价值点亮者 1 三、水闸的组成及作用（一）水闸的类型（略）（二）水闸的组成部分及其作用 水闸由闸室和上游连接段、下游连接段三部分组成。1.闸室 闸室包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。底板：底板按结构型式，可分为平底板、低堰底板和反拱底板；工程中用得最多的是平底板。根据底板与闸墩的连接方式不同，平底板可分为整体式和分离式两种。1）整体式底板 整体式平底板抗震性能较好。中等密实以下的地基或地震区适宜采用整体式底板。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 2 底板厚一般为 1.02.0m，但不宜小于 0.50.7m。2）分离式底板。分离式闸墩底板基底压力较大，一般宜建在中等密实以上的地基上。2.上游连接段 上游连接段由铺盖、护底、护坡及上游翼墙组成。翼墙：作用是改善水流条件、挡土、防冲、防渗等。（2）结构形式有重力式、悬臂式、扶壁式和空箱式等。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 3 3.下游连接段 下游连接段通常包括护坦、海漫、下游防冲槽（齿墙）以及下游翼墙与护坡等。海漫构造要求：表面粗糙，能够沿程消除余能；透水性好，以利渗流顺利排出；具有一定的柔性，能够适应河床变形。（三）橡胶坝的组成及作用 橡胶坝是既能挡水又能泄水的低水头水工建筑物。1.橡胶坝的类型 橡胶坝分袋式、帆式及钢柔混合结构式三种坝型，比较常见的是袋式坝型。坝袋按充水介质分为充水式、充气式和气水混合式；按锚固方式分为锚固坝和无锚固坝，锚固坝又分单线锚固和双线锚固等。2.橡胶坝的组成部分及其作用（略）获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 4 四、泵站的布置及水泵的分类（一）泵站总体布置（略）（二）泵站进出水建筑物 泵站进出水建筑物一般包括引水渠、沉沙及冲沙建筑物、前池、进水池、出水管道和出水池。灌溉泵站示意图 压力水箱是一种封闭形式的出水建筑物，箱内水流一般无自由液面，大多用于排水泵站且承泄区水位变幅较大的情况。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 5 （三）水泵的分类及性能 1.水泵分类 类型 特征 种类 叶片泵 连续给液体施加能量 离心泵 单级单吸式离心泵、单级双吸式离心泵、多级式离心泵以及自吸式离心泵 轴流泵 按主轴方向分为立式泵、卧式泵和斜式泵；按叶片可调节的角度不同分为固定式、半调节式和全调节式。混流泵 按结构型式分为蜗壳式和导叶式 容积泵 通过封闭而充满液体 容积的周期性变化，不连续地给液体施加能量 活塞泵、齿轮泵、螺杆泵 其它 类型泵 利用液体能量的转化被输送液体能量的一类泵 射流泵、水锤泵、电磁泵【例题】下列属于容积泵的有（）。A.轴流泵 B.齿轮泵 C.水锤泵 D.射流泵【答案】B 2.叶片泵抽水装置（略）3.叶片泵的性能参数 叶片泵性能参数包括流量、扬程、功率、效率、允许吸上真空高度或必需汽蚀余量、转速等。1.扬程。水泵铭牌上所标出的扬程是这台泵的设计扬程，即相应于通过设计流量时的扬程，又称额定扬程。泵的工作扬程总是大于实际扬程（净扬程）。2.效率。水泵铭牌上的效率是对应于通过设计流量时的效率，该效率为泵的最高效率。水泵内的能量损失可分三部分，即水力损失、容积损失和机械损失。【例题】水泵铭牌上标出的扬程是水泵的（）扬程。【2013.3、2015.1】A.实际 B.设计 C.最大 D.平均【答案】B【例题】水泵内的损失包括（）【2017.22】获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 6 A.渗漏损失 B.电力损失 C.水力损失 D.容积损失 E.机械损失【答案】CDE 3.允许吸上真空高度或必需汽蚀余量 是表征叶片泵汽蚀性能的参数，用来确定泵的安装高程。【例题】确定泵的安装高程的性能参数的有（）。A.设计扬程 B.安装高度 C.必需汽蚀余量 D.效率 E.允许吸上真空高度【答案】CE（四）泵房的结构型式 1.移动式分为囤船型和缆车型；2.固定式泵房分为分基型、干室型、湿室型、块基型四种。分基型 获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 7 干室型 湿室型 块基型 五、水电站的组成及作用 1.水电站由进水口、引水建筑物、平水建筑物和厂区枢纽组成。2.引水建筑物有动力渠道、引水隧洞和压力管道等，功用是集中落差、形成水头，并向水轮机输送流量。（1）动力渠道：包括非自动调节渠道和自动调节渠道两种。非自动调节渠道渠顶与渠底基本平行，不能调节流量。自动调节渠道渠顶是水平的，能调节流量，但工程量较大，一般用于引水渠较短的情况。（2）引水隧洞转弯时弯曲半径一般大于 5 倍洞径，转角不大于 60。3.平水建筑物包括压力前池和调压室。六、渠系建筑物的构造及作用（略）获取更多资料联系启晨教育QQ624619160 微信624619160
