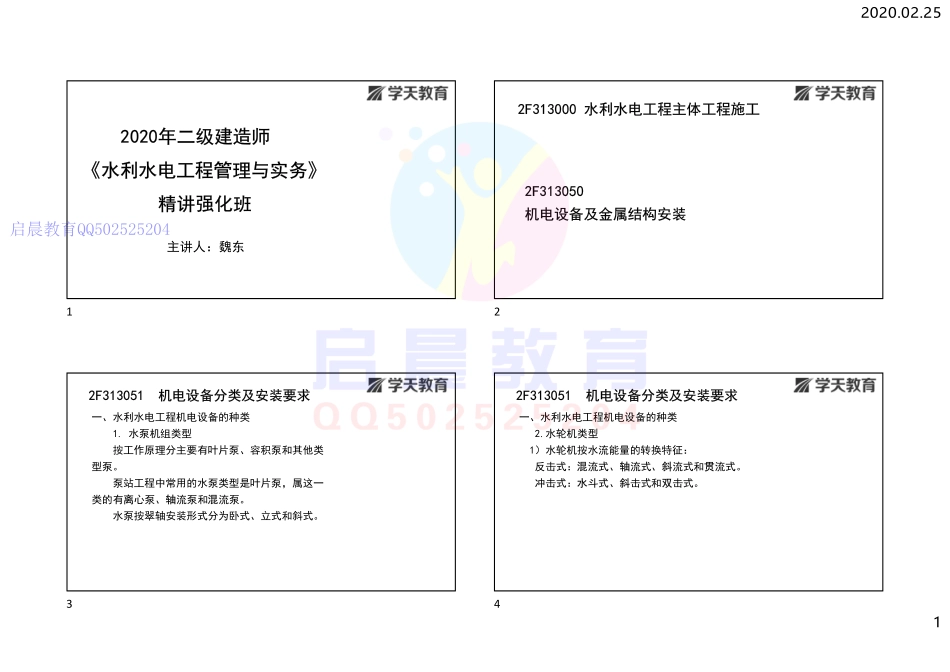

2020.02.2512020年二级建造师2020年二级建造师水利水电工程管理与实务水利水电工程管理与实务精讲强化班精讲强化班主讲人：魏东2F313050 2F313050 机电设备及金属结构安装机电设备及金属结构安装2F313000 水利水电工程主体工程施工2F313000 水利水电工程主体工程施工2F313051机电设备分类及安装要求2F313051机电设备分类及安装要求一、水利水电工程机电设备的种类1.水泵机组类型按工作原理分主要有叶片泵、容积泵和其他类型泵。泵站工程中常用的水泵类型是叶片泵，属这一类的有离离心泵、轴轴流泵和混混流泵。水泵按翠轴安装形式分为卧式、立式和斜式。一、水利水电工程机电设备的种类2.水轮机类型1）水轮机按水流能量的转换特征：反击式：混混流式、轴轴流式、斜斜流式和贯贯流式。冲击式：水水斗式、斜斜击式和双双击式。2F313051机电设备分类及安装要求2F313051机电设备分类及安装要求1234启晨教育QQ5025252042020.02.252二、机电设备安装的基本要求1.卧式机组的安装(1)有底座机组安装。若由于地脚螺栓的限制，不能调整好位置，其误差不能超过5mm。(2)无底座大型水泵安装。安装流程：吊水泵、中心线校正、水平校正、标高校正、拧紧地脚螺栓、水泵安装、动力机安装、验收。2F313051机电设备分类及安装要求2F313051机电设备分类及安装要求1、闸门分类作用：工作闸门、事故闸门、检修闸门、露顶闸门、潜孔闸门。结构形式：平面闸门、弧形闸门、人字闸门、一字闸门、圆筒闸门、环形闸门、浮箱闸门等。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求2、启闭机分类按结构形式：固定卷扬式启闭机、液压启闭机、螺杆式启闭机、轮盘式启闭机、移动式启闭机等。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求5678启晨教育QQ5025252042020.02.253二、金属结构安装的基本要求1.闸门安装,闸门应有标志，标志内容包括：制造厂名、产品名称、生产许可证标志及编号、制造日期、闸门中心位置和总重量。闸门安装前：检査闸门和支承导引部件几何尺寸，消除出现的损伤，清理闸门的泥土和锈迹，润滑支承导向部件。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求1）平板闸门的安装平面闸门安装的顺序是：闸门放到门底坎；按照预埋件调配止水和支承导向部件；安装闸门拉杆；在门槽内试验闸门的提升和关闭；将闸门处于试验水头并投入试运行。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求3）闸门安装试验闸门安装合格后，应在无水情况下作全行程启闭试验。启闭时，应在止水橡皮处浇水润滑。有条件时，工作闸门应作动水启闭试验，事故闸门应作动水关闭试验。闸门全部处于工作部位后，应用灯光或其他方法检査止水橡皮的压缩程度，不应有透亮或有间隙。闸门在承受设计水头的压力时，通过任意1m长度水封范围内漏水量不应超过0.1L/s。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求2.闸门预埋件的安装1）闸门埋件安装方法：预留二期混凝土块。浇筑二期混凝土时，应采用较细骨料混凝土，并细心捣固，不要振动已装好的金属构件。门槽较高时，不要直接从高处下料，可以分段安装和浇筑。二期混凝土拆模后，应对埋件进行复测，并作好记录，同时检查混凝土表面尺寸，清除遗留杂物、钢筋头，以免影响闸门启闭。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求9101112启晨教育QQ5025252042020.02.254埋件安装的主要内容：埋件安装完，经检查合格，应在57天内浇筑二期混凝土。二期混凝土一次浇筑高度不宜超过5m。埋件的二期混凝土强度达到70%以后方可拆模，拆模后，应对埋件进行复测，并做好记录；同时检查混凝土结构尺寸，清除遗留的外露钢筋头和模板等杂物，以免影响闸门 启闭。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求3.启闭机安装在启闭机明显部位设置标牌，其内容包括：产品规格及名称、许可证标号与有效期、出厂编号、主要技术参数、制造日期和制造厂名称。4）安装竣工验收制造厂所供应的产品在用户妥善保管和合理安装及使用的条件下，自设备安装验收合格后起12个月内为产品质量保证期。2F313052金属结构的分类及安装要求2F313052金属结构的分类及安装要求【课堂习题】XT.下列水泵类型中，不属于叶片泵的是（）。A.离心泵B.轴流泵C.混流泵D.容积泵【答案】D2F313050 机电设备及金属结构安装2F313050 机电设备及金属结构安装【课堂习题】XT.冲击式水轮机按射流冲击转轮方式不同分（）。A.混流式B.水斗式C.斜流式D.斜击式E.双击式【答案】BDE2F313050 机电设备及金属结构安装2F313050 机电设备及金属结构安装13141516启晨教育QQ5025252042020.02.255【课堂习题】17EJ.型号为QL280D的启闭机属于（）。A.螺杆式启闭机B.液压式启闭机C.卷扬式启闭机D.移动式启闭机【答案】A2F313050 机电设备及金属结构安装2F313050 机电设备及金属结构安装【课堂习题】XT.下列闸门安装试验说法错误的是（）A.闸门安装好，应在无水情况下作全行程启闭试验B.闸门试验时，应在橡胶水封处浇水润滑C.有条件时，工作闸门应作动水启闭试验D.有条件时，事故闸门应作动水启闭试验【答案】D2F313050 机电设备及金属结构安装2F313050 机电设备及金属结构安装【课堂习题】XT.埋件的二期混凝土强度达到（）以后方可拆模，拆模后，应对埋件进行复测，并做好记录。A.50%B.70%C.75%D.100%【答案】B2F313050 机电设备及金属结构安装2F313050 机电设备及金属结构安装谢谢观看！谢谢观看！17181920启晨教育QQ502525204
