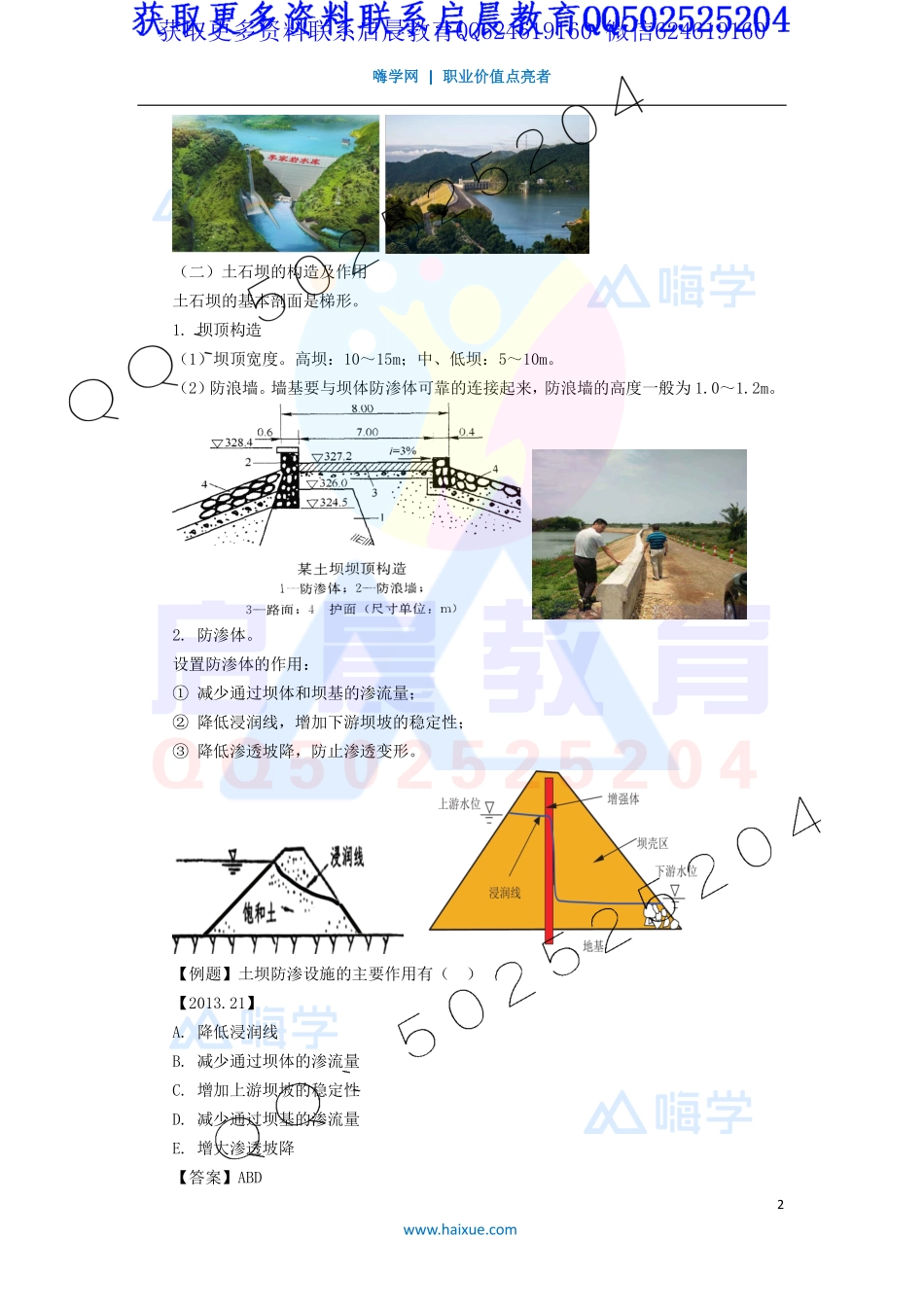

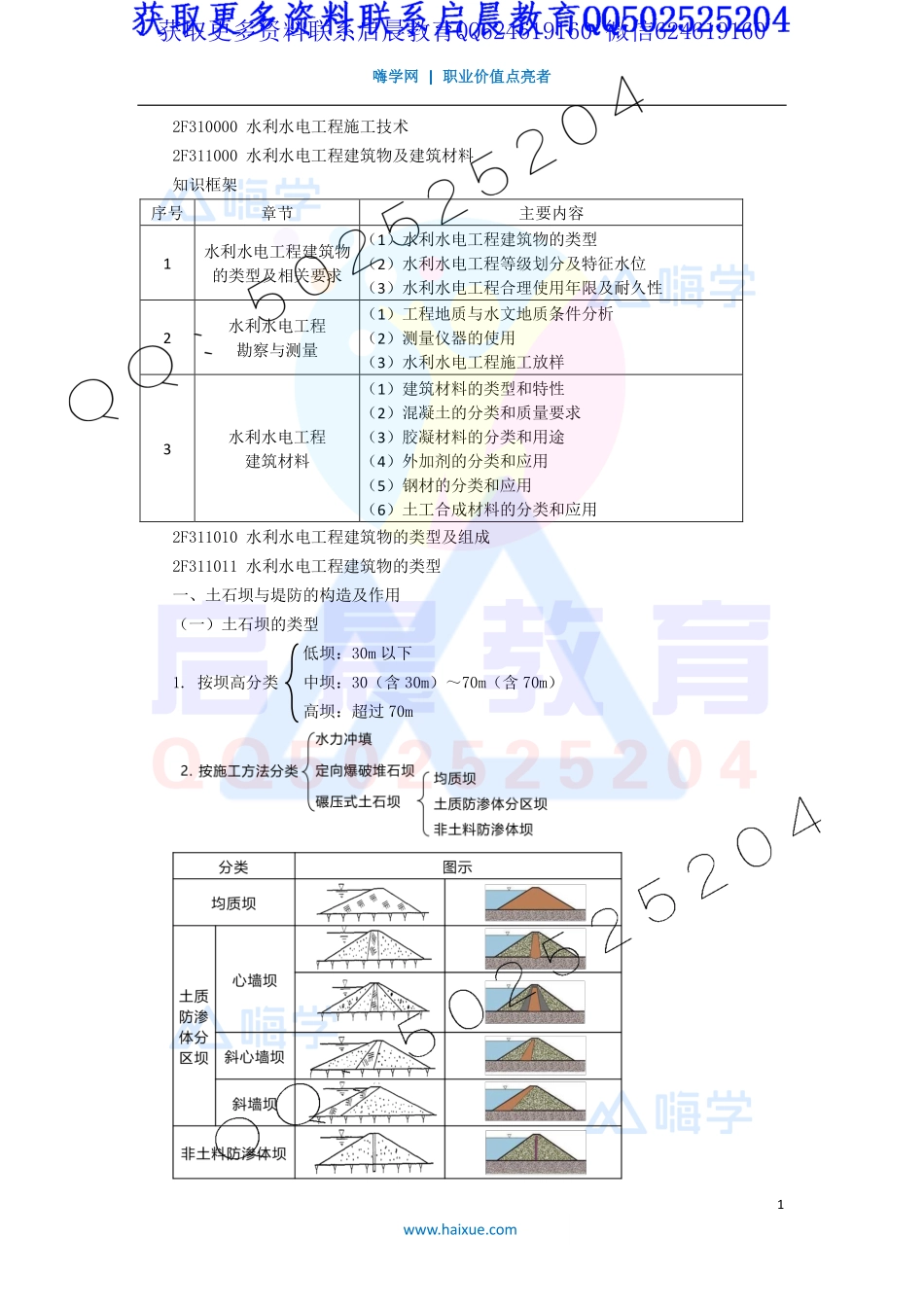

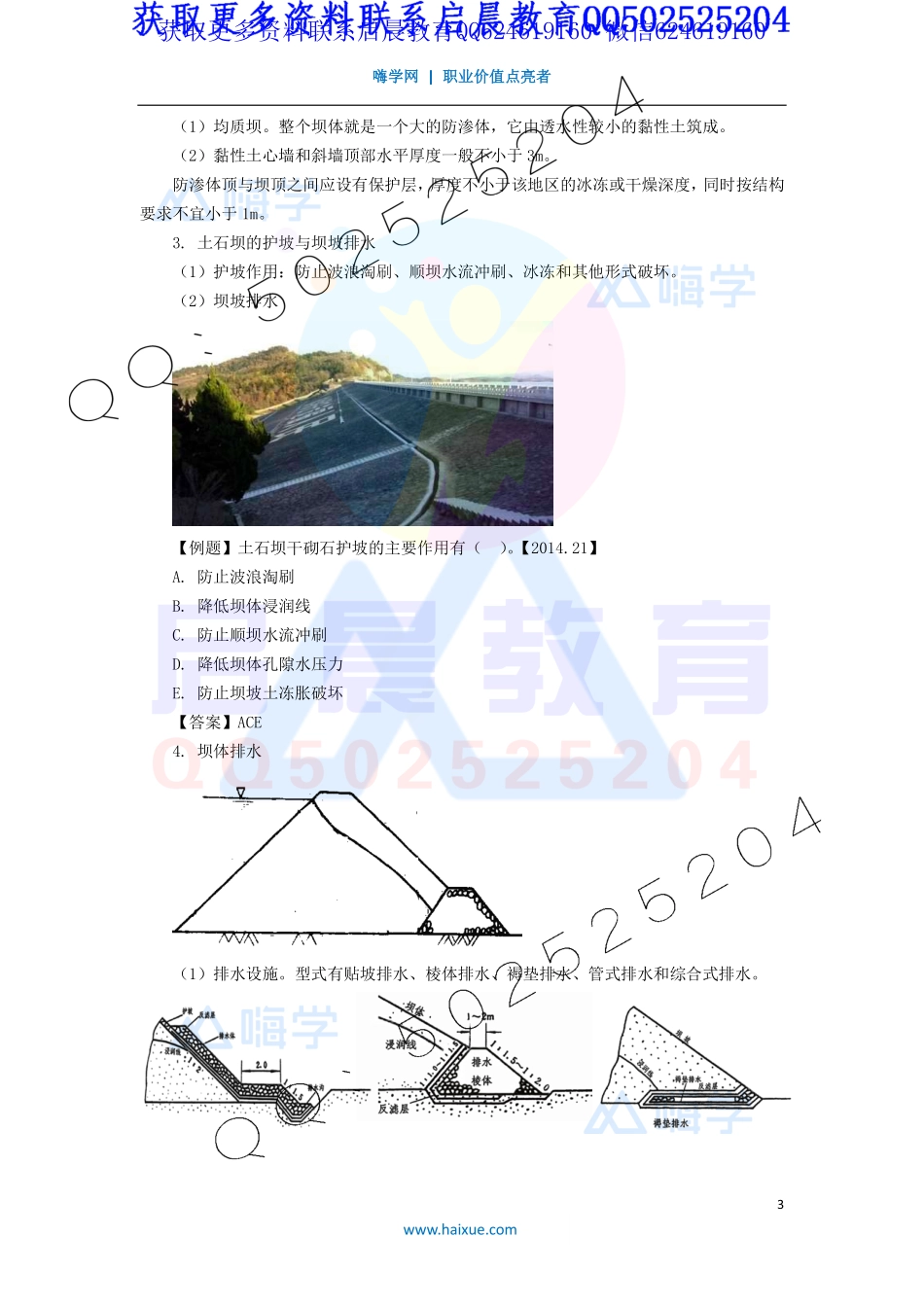

嗨学网嗨学网|职业职业价值点亮者价值点亮者 1 2F310000 水利水电工程施工技术 2F311000 水利水电工程建筑物及建筑材料 知识框架 序号 章节 主要内容 1 水利水电工程建筑物的类型及相关要求（1）水利水电工程建筑物的类型（2）水利水电工程等级划分及特征水位（3）水利水电工程合理使用年限及耐久性 2 水利水电工程 勘察与测量（1）工程地质与水文地质条件分析（2）测量仪器的使用（3）水利水电工程施工放样 3 水利水电工程 建筑材料（1）建筑材料的类型和特性（2）混凝土的分类和质量要求（3）胶凝材料的分类和用途（4）外加剂的分类和应用（5）钢材的分类和应用（6）土工合成材料的分类和应用 2F311010 水利水电工程建筑物的类型及组成 2F311011 水利水电工程建筑物的类型 一、土石坝与堤防的构造及作用（一）土石坝的类型 低坝：30m 以下 1.按坝高分类 中坝：30（含 30m）70m（含 70m）高坝：超过 70m 获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 2 （二）土石坝的构造及作用 土石坝的基本剖面是梯形。1.坝顶构造（1）坝顶宽度。高坝：1015m；中、低坝：510m。（2）防浪墙。墙基要与坝体防渗体可靠的连接起来，防浪墙的高度一般为 1.01.2m。2.防渗体。设置防渗体的作用：减少通过坝体和坝基的渗流量；降低浸润线，增加下游坝坡的稳定性；降低渗透坡降，防止渗透变形。【例题】土坝防渗设施的主要作用有（）【2013.21】A.降低浸润线 B.减少通过坝体的渗流量 C.增加上游坝坡的稳定性 D.减少通过坝基的渗流量 E.增大渗透坡降【答案】ABD 获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 3 （1）均质坝。整个坝体就是一个大的防渗体，它由透水性较小的黏性土筑成。（2）黏性土心墙和斜墙顶部水平厚度一般不小于 3m。防渗体顶与坝顶之间应设有保护层，厚度不小于该地区的冰冻或干燥深度，同时按结构要求不宜小于 1m。3.土石坝的护坡与坝坡排水（1）护坡作用：防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式破坏。（2）坝坡排水 【例题】土石坝干砌石护坡的主要作用有（）。【2014.21】A.防止波浪淘刷 B.降低坝体浸润线 C.防止顺坝水流冲刷 D.降低坝体孔隙水压力 E.防止坝坡土冻胀破坏【答案】ACE 4.坝体排水 （1）排水设施。型式有贴坡排水、棱体排水、褥垫排水、管式排水和综合式排水。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 4 （2）贴坡排水构造简单、节省材料、便于维修，但不能降低浸润线，且易因冰冻而失效，常用于中小型工程下游无水的均质坝或浸润线较低的中等高度坝。（3）棱体排水可降低浸润线，防止坝坡冻胀和渗透变形，保护下游坝脚不受尾水淘刷，多用于河床部分（有水）的下游坝脚处。【例题】下列示意图中，表示土坝排水棱体常用断面型式的是（）。【2019.1】A.B.C.D.【答案】B【例题】下列关于土石坝坝体排水设施的说法，正确的有（）。【2018.21】A.贴坡排水顶部应高于坝体浸润线的逸出点 B.贴坡排水可降低浸润线 C.棱体排水不能降低浸润线 D.棱体排水可保护下游坝脚 E.坝体排水构造中反滤层材料粒径沿渗流方向应从小到大排列【答案】ADE（三）堤防的构造与作用 1.堤顶（1）堤顶宽度 1 级堤防：不宜小于 8m；获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 5 2 级堤防：不宜小于 6m；3 级及以下堤防：不宜小于 3m。（2）堤顶应向一侧或两侧倾斜，坡度宜采用 2%3%。（3）防浪墙净高不宜超过 1.2m。2.堤坡与戗台（1）1、2 级土堤的堤坡不宜陡于 1：3。（2）堤高超过 6m 的背水坡应设戗台，宽度不宜小于 1.5m；（3）风浪大的海堤、湖堤临水侧宜设置消浪平台。其宽度可为波高的 12 倍，但不宜小于 3m。（3）防渗与排水设施 防渗体的顶部应高出设计水位 0.5m 以上。土质防渗体的断面，应自上而下逐渐加厚，其顶部最小水平宽度不宜小于 1m。二、混凝土坝的构造及作用 混凝土坝的主要类型有重力坝、拱坝、和支墩坝三种。（一）重力坝的结构特点和类型 1.横剖面呈三角形。2.按泄水条件分：溢流重力坝和非溢流重力坝段。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 6 2.按坝体的结构分：实体重力坝、空腹重力坝、宽缝重力坝。3.按施工方法分：浇筑混凝土重力坝和碾压混凝土重力坝。（二）重力坝的构造及作用 1.坝顶构造 防浪墙宜采用与坝体连成整体的钢筋混凝土结构，墙身高度可取 1.2m。非溢流坝段的坝顶宽度不宜小于 3.0m。2.重力坝的防渗与排水设施 在混凝土重力坝坝体上游面和下游面水位以下部分，多采用一层具有防渗、抗冻和抗侵蚀的混凝土，作为坝体的防渗设施。防渗层厚度一般为 1/201/10 水头，但不小于 2m。为了减小坝体的渗透压力，靠近上游坝面设置排水管幕，排水管幕上游坝面的距离一般为作用水头的 1/151/25，且不小于 2.0m。3.重力坝的分缝与止水 （1）横缝。横缝与坝轴线垂直，有永久性的和临时性的两种。横缝间距一般为 15m20m。永久性横缝可兼作沉降缝和温度缝。永久性横缝缝内须设置专门的止水；临时性横缝缝面设置键槽，埋设灌浆系统。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 7 （2）纵缝。纵缝是平行于坝轴线方向的缝，其作用是为了适应混凝土的浇筑能力、散热和减小施工期的温度应力。【例题】混凝土坝分缝中，下图所示为（）【2017.4】A.竖缝 B.斜缝 C.错缝 D.通仓浇筑【答案】C（3）水平施工缝。水平施工缝是新老混凝土的水平结合面。对老混凝土表面打毛处理。4.坝内廊道（1）基础灌浆廊道。基础灌浆廊道设置在上游坝踵处。廊道上游侧距上游坝面的距离不小于 45m，其宽度一般为 2.53.0m，高度一般为3.03.5m。（2）坝体检修和排水廊道。在靠近坝体上游面设一检查兼作排水用的廊道。廊廊道最小宽度为 1.2m，高度 2.2m。各层廊道之间用竖井连通。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 8 【例题】混凝土重力坝排水廊道一般布置在（）。【2019.2】A.坝基础位置 B.坝上游侧 C.坝中心线位置 D.坝下游侧【答案】B 三、重力坝的荷载与作用 1.重力坝承受的荷载 2.扬压力 扬压力包括上浮力及渗流压力。上浮力是由坝体下游水深产生的浮托力；渗流压力是在上、下游水位差作用下产生。扬压力计算简图如图所示。获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 9 【例题】下列混凝土重力坝所受荷载中，属于扬压力的有（）。【2016.22】A.动水压力 B.波浪压力 C.浮托力 D.泥沙压力 E.渗透压力【答案】CE【例题】右图为挡土墙底板扬压力示意图，图中的 Ps 是指（）。【一建，2018.4】A.浮托力 B.静水压力 C.动水压力 D.渗透压力【答案】D （四）拱坝的结构特点和类型 拱坝的轴线为弧形，主要依靠两岸坝肩维持其稳定性。（一）定圆心等半径拱坝：圆心的平面位置和外半径都不变的一种拱坝。（二）等中心角变半径拱坝：拱坝坝面自上而下中心角不变而半径逐渐减小。（三）变圆心变半径双曲拱坝：圆心的平面位置、外半径和中心角均随高程而变的坝体形式。【例题】关于双曲拱坝说法正确的有（）。A.圆心的平面位置随高程而变 B.外半径不随高程改变 C.中心角均随高程改变 D.拱坝坝面自上而下中心角不变而半径逐渐减小 E.圆心的平面位置不变【答案】AC 获取更多资料联系启晨教育QQ624619160 微信624619160嗨学网嗨学网|职业职业价值点亮者价值点亮者 10 （五）支墩坝的结构特点和类型 支墩坝分为：平板坝、连拱坝、大头坝 获取更多资料联系启晨教育QQ624619160 微信624619160
