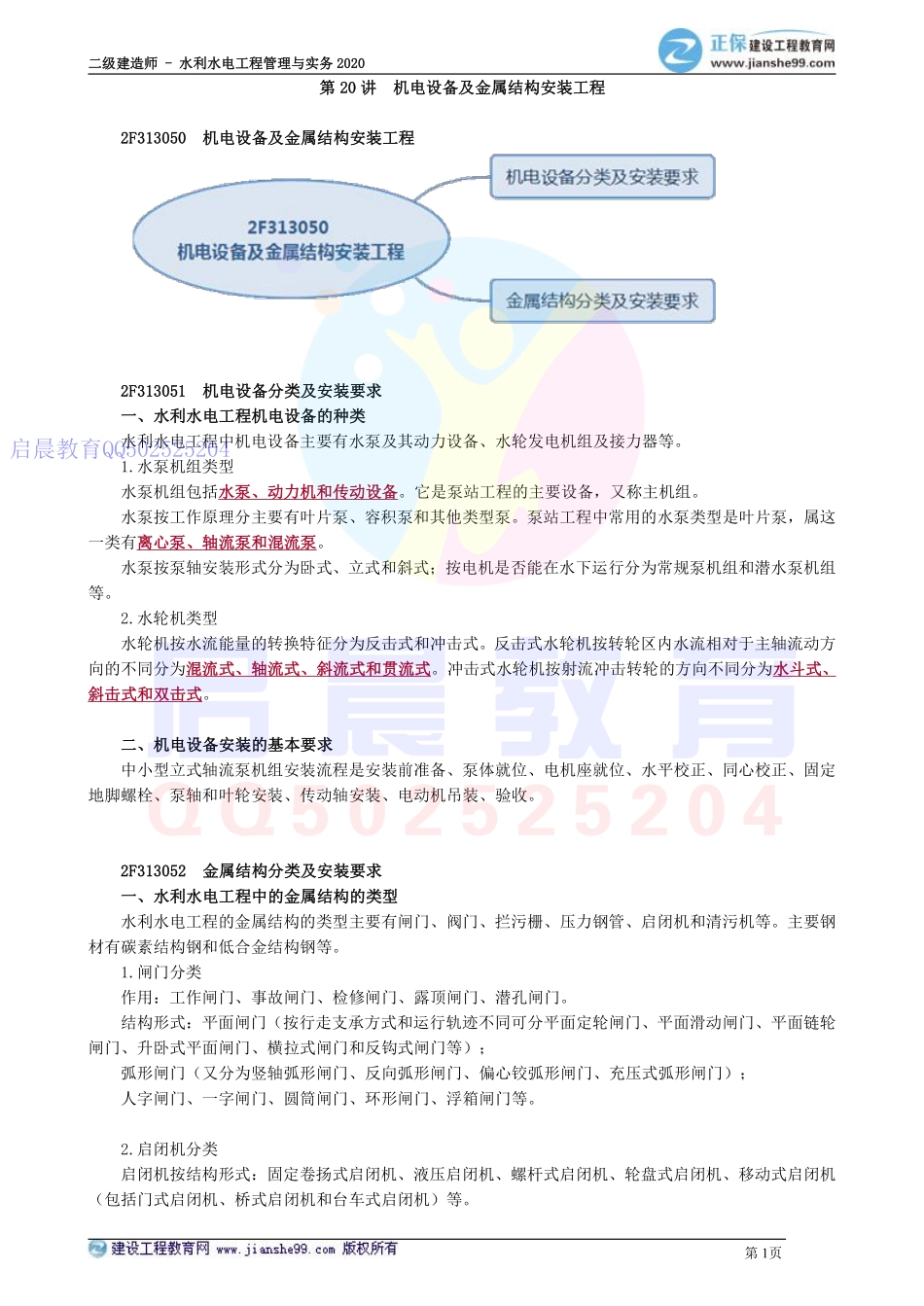

二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 1页第第 2020 讲讲机电设备及金属结构安装工程机电设备及金属结构安装工程2F3130502F313050机电设备及金属结构安装工程机电设备及金属结构安装工程2F3130512F313051机电设备分类及安装要求机电设备分类及安装要求一、水利水电工程机电设备的种类一、水利水电工程机电设备的种类水利水电工程中机电设备主要有水泵及其动力设备、水轮发电机组及接力器等。1.水泵机组类型水泵机组包括水泵、动力机和传动设备水泵、动力机和传动设备。它是泵站工程的主要设备，又称主机组。水泵按工作原理分主要有叶片泵、容积泵和其他类型泵。泵站工程中常用的水泵类型是叶片泵，属这一类有离心泵、轴流泵和混流泵离心泵、轴流泵和混流泵。水泵按泵轴安装形式分为卧式、立式和斜式；按电机是否能在水下运行分为常规泵机组和潜水泵机组等。2.水轮机类型水轮机按水流能量的转换特征分为反击式和冲击式。反击式水轮机按转轮区内水流相对于主轴流动方向的不同分为混流式、轴流式、斜流式和贯流式混流式、轴流式、斜流式和贯流式。冲击式水轮机按射流冲击转轮的方向不同分为水斗式水斗式、斜击式和双击式斜击式和双击式。二、机电设备安装的基本要求二、机电设备安装的基本要求中小型立式轴流泵机组安装流程是安装前准备、泵体就位、电机座就位、水平校正、同心校正、固定地脚螺栓、泵轴和叶轮安装、传动轴安装、电动机吊装、验收。2F3130522F313052金属结构分类及安装要求金属结构分类及安装要求一、水利水电工程中的金属结构的类型一、水利水电工程中的金属结构的类型水利水电工程的金属结构的类型主要有闸门、阀门、拦污栅、压力钢管、启闭机和清污机等。主要钢材有碳素结构钢和低合金结构钢等。1.闸门分类作用：工作闸门、事故闸门、检修闸门、露顶闸门、潜孔闸门。结构形式：平面闸门（按行走支承方式和运行轨迹不同可分平面定轮闸门、平面滑动闸门、平面链轮闸门、升卧式平面闸门、横拉式闸门和反钩式闸门等）；弧形闸门（又分为竖轴弧形闸门、反向弧形闸门、偏心铰弧形闸门、充压式弧形闸门）；人字闸门、一字闸门、圆筒闸门、环形闸门、浮箱闸门等。2.启闭机分类启闭机按结构形式：固定卷扬式启闭机、液压启闭机、螺杆式启闭机、轮盘式启闭机、移动式启闭机（包括门式启闭机、桥式启闭机和台车式启闭机）等。启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 2页二、金属结构安装的基本要求二、金属结构安装的基本要求1.闸门的安装闸门应有标志，标志内容包括：制造厂名制造厂名、产品名称产品名称、生产许可证标志及编号生产许可证标志及编号、制造日期制造日期、闸门中心闸门中心位置和总重量位置和总重量。闸门安装前，检查闸门和支承导引部件的几何尺寸，消除出现的损伤，清理闸门的泥土和锈迹，润滑支承导向部件。1）平面闸门安装平面闸门安装的顺序是：闸门放到门底坎闸门放到门底坎；按照预埋件调配止水和支承导向部件按照预埋件调配止水和支承导向部件；安装闸门拉杆安装闸门拉杆；在在门槽内试验闸门的提升和关闭；将闸门处于试验水头并投入试运行门槽内试验闸门的提升和关闭；将闸门处于试验水头并投入试运行。3）闸门安装试验启晨教育QQ502525204二级建造师二级建造师-水利水电工程管理与实务水利水电工程管理与实务 20202020第 3页闸门安装合格后，应在无水情况下作全行程启闭试验无水情况下作全行程启闭试验。试验前应检查自动挂脱梁挂钩脱钩是否灵活可靠；充水阀在行程范围内的升降是否自如，在最低位置时止水是否严密最低位置时止水是否严密；同时还须清除门叶上和门槽内所有杂物并检查吊杆的连接情况。启闭时，应在止水橡皮处浇水润滑。有条件时，工作闸门应作动水启闭试验工作闸门应作动水启闭试验，事故闸门应作动水关闭事故闸门应作动水关闭试验试验。闸门启闭过程中应检查滚轮、支铰及顶、底枢等转动部位运行情况，闸门升降或旋转过程有无卡阻，启闭设备左右两侧是否同步，止水橡皮有无损伤。闸门全部处于工作部位后，应用灯光或其他方法检查止水橡皮的压缩程度，不应有透亮或有间隙。如闸门为上游止水，则应在支承装置和轨道接触后检查。闸门在承受设计水头的压力时，通过任意通过任意 1m1m 长度的水封范围内漏水量不应超过长度的水封范围内漏水量不应超过 0.1L/s0.1L/s。2.闸门预埋件的安装1）闸门预埋件有如下两种安装方法；在预留二期混凝土块的安装方法和不设二期混凝土块的安装方法。宜采用预留二期混凝土块的安装方法。2）埋件安装闸门埋件包括主轨、反轨、侧轨、门楣、底坎、铰座基础螺栓架、铰座钢梁及混凝土棱角保护装置等。浇筑二期混凝土时，应采用较细集料混凝土采用较细集料混凝土，并细心捣固并细心捣固，不要振动己装好的金属构件不要振动己装好的金属构件。门槽较高时门槽较高时，不要直接从高处下料，可以分段安装和浇筑不要直接从高处下料，可以分段安装和浇筑。埋件安装的主要内容有基础螺栓调整、埋件就位、调整、固定、检查、验收、接头焊接、磨平、复测等；埋件安装完，经检查合格，应在在 5 57d7d 内浇筑二期混凝土内浇筑二期混凝土。二期混凝土一次浇筑高度不宜超过一次浇筑高度不宜超过 5m5m，浇筑时，应注意防止撞击埋件和模板，并采取措施捣实混凝土，应防止二期混凝土离析、跑模和漏浆。埋件的二期混凝土强度达到埋件的二期混凝土强度达到 70%70%以后方可拆模以后方可拆模。工程挡水前，应对全部检修门槽和共用门槽进行试槽工程挡水前，应对全部检修门槽和共用门槽进行试槽。3.启闭机的安装在启闭机明显部位设置标牌，其内容包括：产品规格及名称产品规格及名称、许可证标号与有效期许可证标号与有效期、出厂编号出厂编号、主要主要技术参数、制造日期和制造厂名称技术参数、制造日期和制造厂名称。3）螺杆式启闭机安装螺杆式启闭机一般由起重螺杆、承重螺母、传动机构、机架及安全保护装置等部分组成。安装过程包括基础埋件的安装、启闭机安装和启闭机负荷试验。4）安装竣工验收安装单位除移交制造厂提供全部资料外，还应提供下列技术资料：安装竣工图；设计修改通知书；安装尺寸的最后测定记录和调试记录；安装焊缝的检验报告及有关记录；安装重大缺陷的处理记录；出厂验收时，制造厂提供的全部资料；现场试验记录和试验报告。制造厂所供应的产品在用户妥善保管和合理安装及使用的条件下，自设备安装验收合格后起 1212 个月个月内内为产品质量保证期。产品在质量保证期内能正常工作，否则，制造厂应无偿给予修理或更换。启晨教育QQ502525204
