2011年河北工业大学822机械原理考研试题.pdf

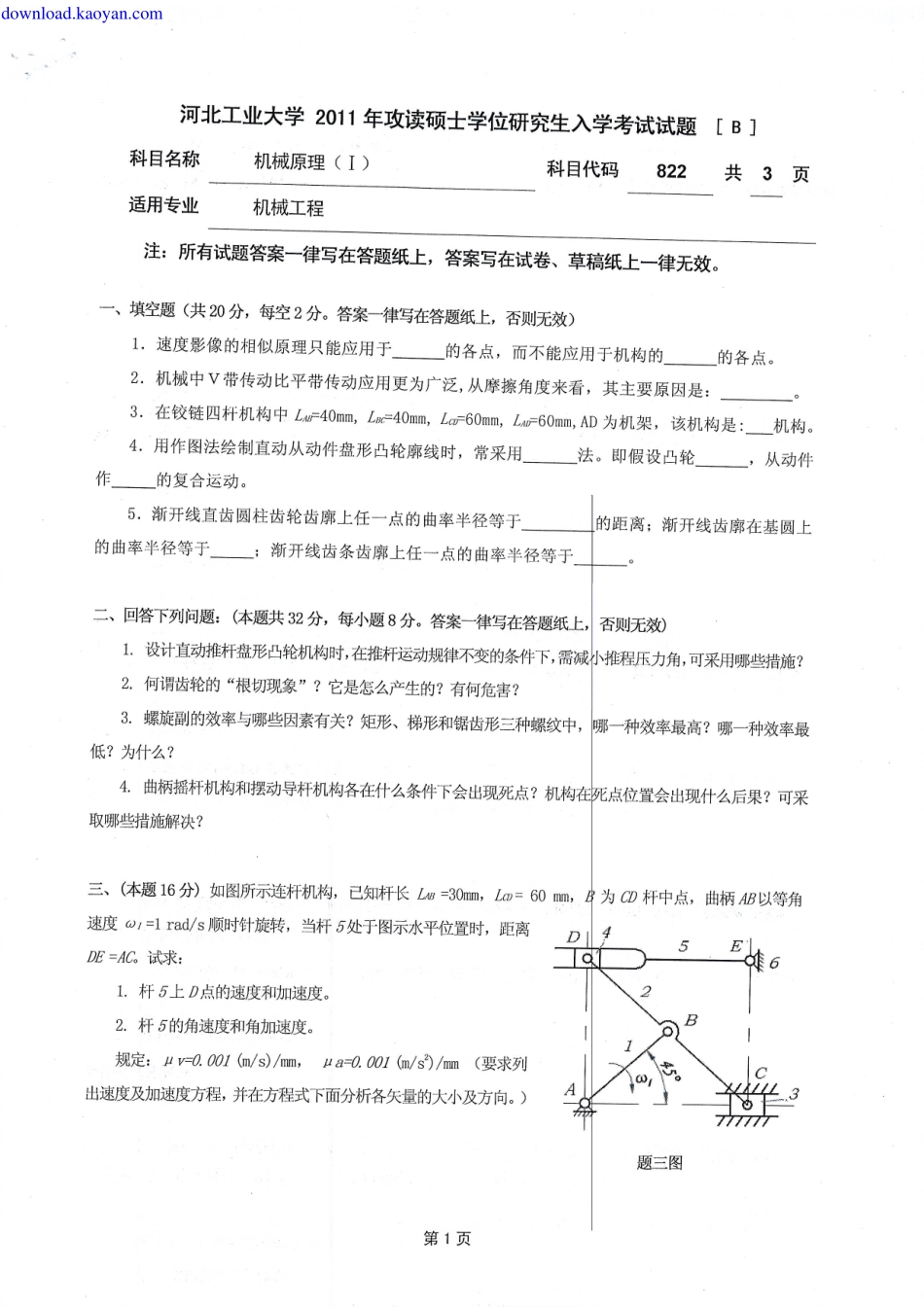

河北工业大学2011年攻读硕士学位研究生入学考试试题B科目名称机械原理(I)科目代码822共3页适用专业机械工程注：所有试题答案一律写在答题纸上，答案写在试卷、草稿纸上一律无效。一、填空题（共20分，每空2分。答案一律写在答题纸上，否则无效）1.速度影像的相似原理只能应用于的各点，而不能应用于机构的的各点。2.机械中V带传动比平带传动应用更为广泛，从摩擦角度来看，其主要原因是：3.在铰链四杆机构中L=40mm,Lc=40mm,Lw60mm,L=60mm,AD为机架，该机构是：机构。4.用作图法绘制直动从动件盘形凸轮廓线时，常采用法。即假设凸轮,从动件作的复合运动。5.渐开线直齿圆柱齿轮齿廓上任一点的曲率半径等于的距离；渐开线齿廓在基圆上的曲率半径等于；渐开线齿条齿廓上任一点的曲率半径等于二、回答下列问题：（本题共32分，每小题8分。答案一律写在答题纸上，否则无效)1.设计直动推杆盘形凸轮机构时，在推杆运动规律不变的条件下，需减小推程压力角，可采用哪些措施？2.何谓齿轮的“根切现象”？它是怎么产生的？有何危害？3.螺旋副的效率与哪些因素有关？矩形、梯形和锯齿形三种螺纹中，哪一种效率最高？哪一种效率最低？为什么？4.曲柄摇杆机构和摆动导杆机构各在什么条件下会出现死点？机构在死点位置会出现什么后果？可采取哪些措施解决？三、（本题16分）.如图所示连杆机构，已知杆长Ls=30mm,Lm=60mm,B为CD杆中点，曲柄AB以等角速度o,=1rad/s顺时针旋转，当杆5处于图示水平位置时，距离D I5DE=AC。试求：1.杆5上D点的速度和加速度。2.杆5的角速度和角加速度。规定：v=0.001(m/s)/mm,4a-0.001(m/s)/m(要求列出速度及加速度方程，并在方程式下面分析各矢量的大小及方向。)题三图第1页九、（本题15分）一偏置直动尖项从动件盘形凸轮机构如图所示。已知凸轮为一偏心圆盘，圆盘半径R=30mm,几何中心为A,回转中心为Q,从动件偏距0D=e10mm,OA=10mm。凸轮以等角速度0逆时针方向转动。当凸轮在图示位置，即A0CD时，试求：1.凸轮的基圆半径：2.图示位置的凸轮机构压力角C:3.图示位置的凸轮转角p:4.图示位置的从动件的位移SR5.该凸轮机构中的从动件偏置方向是否合理，为什么？A(要求画图标出，并计算出结果)题九图第3页
