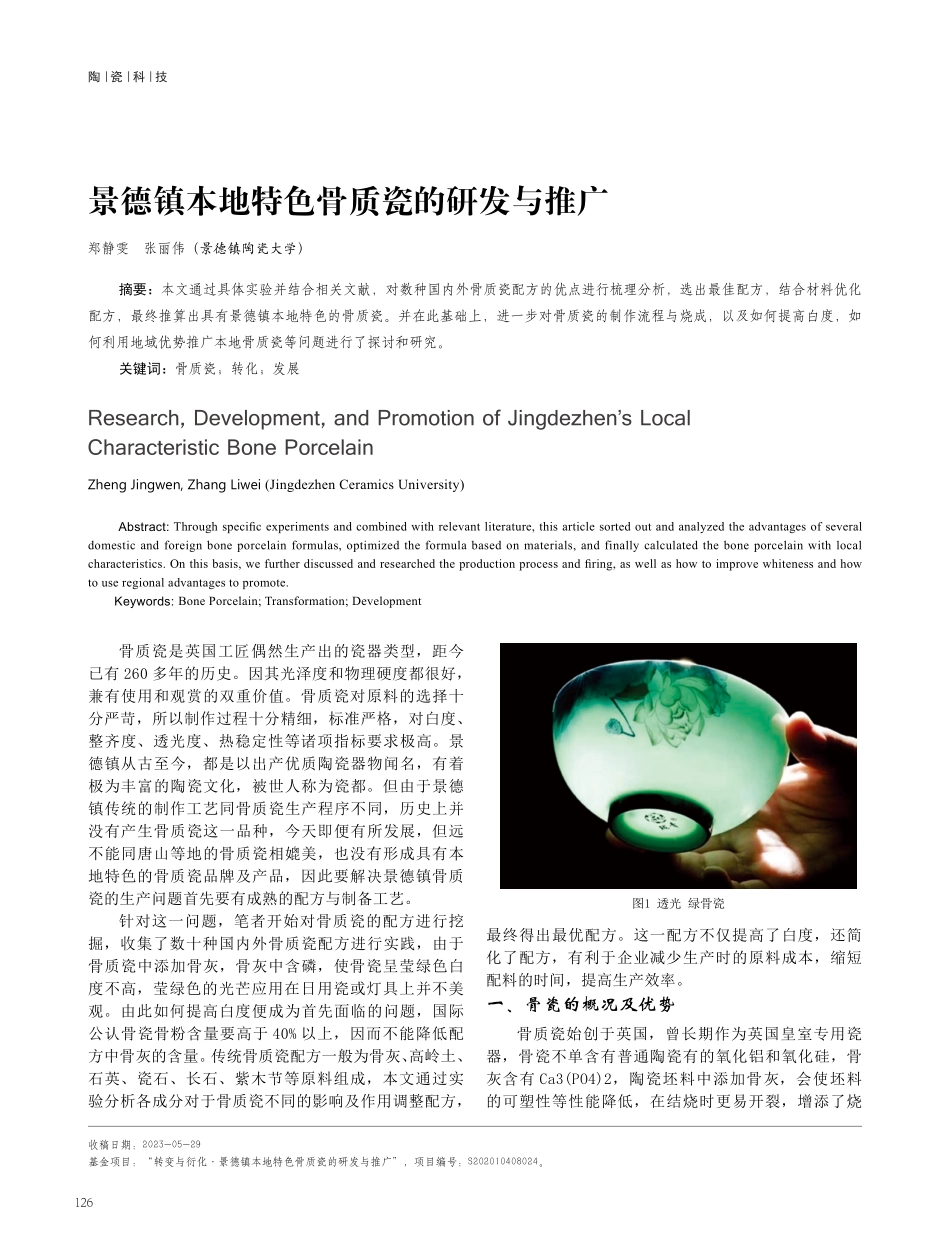

景德镇本地特色骨质瓷的研发与推广.pdf

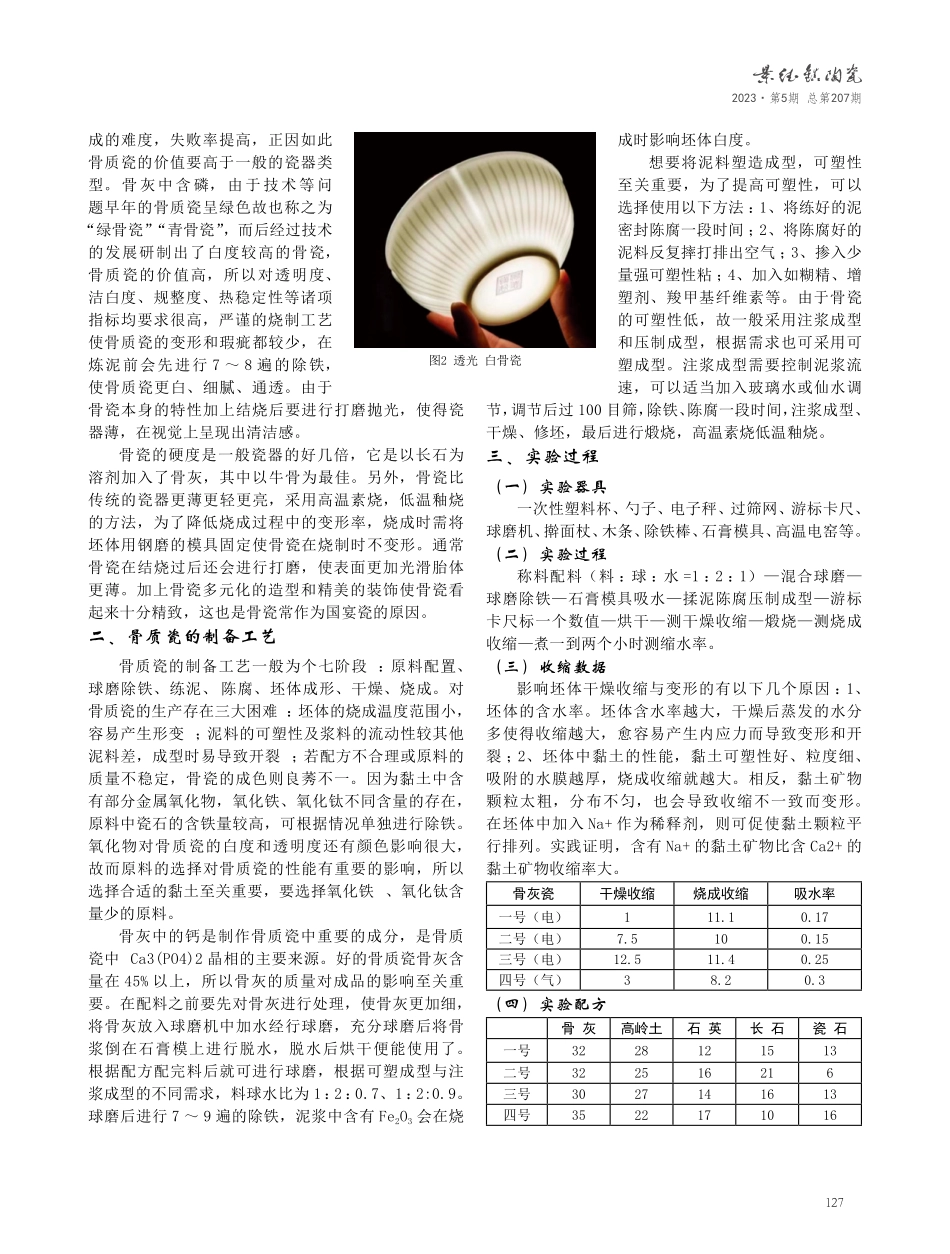

126郑静雯张丽伟（景德镇陶瓷大学）骨质瓷是英国工匠偶然生产出的瓷器类型，距今已有 260 多年的历史。因其光泽度和物理硬度都很好，兼有使用和观赏的双重价值。骨质瓷对原料的选择十分严苛，所以制作过程十分精细，标准严格，对白度、整齐度、透光度、热稳定性等诸项指标要求极高。景德镇从古至今，都是以出产优质陶瓷器物闻名，有着极为丰富的陶瓷文化，被世人称为瓷都。但由于景德镇传统的制作工艺同骨质瓷生产程序不同，历史上并没有产生骨质瓷这一品种，今天即便有所发展，但远不能同唐山等地的骨质瓷相媲美，也没有形成具有本地特色的骨质瓷品牌及产品，因此要解决景德镇骨质瓷的生产问题首先要有成熟的配方与制备工艺。针对这一问题，笔者开始对骨质瓷的配方进行挖掘，收集了数十种国内外骨质瓷配方进行实践，由于骨质瓷中添加骨灰，骨灰中含磷，使骨瓷呈莹绿色白度不高，莹绿色的光芒应用在日用瓷或灯具上并不美观。由此如何提高白度便成为首先面临的问题，国际公认骨瓷骨粉含量要高于 40%以上，因而不能降低配方中骨灰的含量。传统骨质瓷配方一般为骨灰、高岭土、石英、瓷石、长石、紫木节等原料组成，本文通过实验分析各成分对于骨质瓷不同的影响及作用调整配方，最终得出最优配方。这一配方不仅提高了白度，还简化了配方，有利于企业减少生产时的原料成本，缩短配料的时间，提高生产效率。一、骨瓷的概况及优势骨质瓷始创于英国，曾长期作为英国皇室专用瓷器，骨瓷不单含有普通陶瓷有的氧化铝和氧化硅，骨灰含有 Ca3(PO4)2，陶瓷坯料中添加骨灰，会使坯料的可塑性等性能降低，在结烧时更易开裂，增添了烧景德镇本地特色骨质瓷的研发与推广摘要：本文通过具体实验并结合相关文献，对数种国内外骨质瓷配方的优点进行梳理分析，选出最佳配方，结合材料优化配方，最终推算出具有景德镇本地特色的骨质瓷。并在此基础上，进一步对骨质瓷的制作流程与烧成，以及如何提高白度，如何利用地域优势推广本地骨质瓷等问题进行了探讨和研究。关键词：骨质瓷；转化；发展Research,Development,and Promotion of Jingdezhens Local Characteristic Bone PorcelainZheng Jingwen,Zhang Liwei(Jingdezhen Ceramics University)Abstract:Through specifi c experiments and combined with relevant literature,this article sorted out and analyzed the advantages of several domestic and foreign bone porcelain formulas,optimized the formula based on materials,and finally calculated the bone porcelain with local characteristics.On this basis,we further discussed and researched the production process and fi ring,as well as how to improve whiteness and how to use regional advantages to promote.Keywords:Bone Porcelain;Transformation;Development收稿日期：2023-05-29基金项目：“转变与衍化景德镇本地特色骨质瓷的研发与推广”，项目编号：S202010408024。图1 透光 绿骨瓷陶 瓷 科 技127成的难度，失败率提高，正因如此骨质瓷的价值要高于一般的瓷器类型。骨灰中含磷，由于技术等问题早年的骨质瓷呈绿色故也称之为“绿骨瓷”“青骨瓷”，而后经过技术的发展研制出了白度较高的骨瓷，骨质瓷的价值高，所以对透明度、洁白度、规整度、热稳定性等诸项指标均要求很高，严谨的烧制工艺使骨质瓷的变形和瑕疵都较少，在炼泥前会先进行 7 8 遍的除铁，使骨质瓷更白、细腻、通透。由于骨瓷本身的特性加上结烧后要进行打磨抛光，使得瓷器薄，在视觉上呈现出清洁感。骨瓷的硬度是一般瓷器的好几倍，它是以长石为溶剂加入了骨灰，其中以牛骨为最佳。另外，骨瓷比传统的瓷器更薄更轻更亮，采用高温素烧，低温釉烧的方法，为了降低烧成过程中的变形率，烧成时需将坯体用钢磨的模具固定使骨瓷在烧制时不变形。通常骨瓷在结烧过后还会进行打磨，使表面更加光滑胎体更薄。加上骨瓷多元化的造型和精美的装饰使骨瓷看起来十分精致，这也是骨瓷常作为国宴瓷的原因。二、骨质瓷的制备工艺骨质瓷的制备工艺一般为个七阶段：原料配置、球磨除铁、练泥、陈腐、坯体成形、干燥、烧成。对骨质瓷的生产存在三大困难：坯体的烧成温度范围小，容易产生形变；泥料的可塑性及浆料的流动性较其他泥料差，成型时易导致开裂；若配方不合理或原料的质量不稳定，骨瓷的成色则良莠不一。因为黏土中含有部分金属氧化物，氧化铁、氧化钛不同含量的存在，原料中瓷石的含铁量较高，可根据情况单独进行除铁。氧化物对骨质瓷的白度和透明度还有颜色影响很大，故而原料的选择对骨质瓷的性能有重要的影响，所以选择合适的黏土至关重要，要选择氧化铁、氧化钛含量少的原料。骨灰中的钙是制作骨质瓷中重要的成分，是骨质瓷中 Ca3(PO4)2 晶相的主要来源。好的骨质瓷骨灰含量在 45%以上，所以骨灰的质量对成品的影响至关重要。在配料之前要先对骨灰进行处理，使骨灰更加细，将骨灰放入球磨机中加水经行球磨，充分球磨后将骨浆倒在石膏模上进行脱水，脱水后烘干便能使用了。根据配方配完料后就可进行球磨，根据可塑成型与注浆成型的不同需求，料球水比为 1：2：0.7、1：2:0.9。球磨后进行 7 9 遍的除铁，泥浆中含有 Fe2O3会在烧成时影响坯体白度。想要将泥料塑造成型，可塑性至关重要，为了提高可塑性，可以选择使用以下方法：1、将练好的泥密封陈腐一段时间；2、将陈腐好的泥料反复摔打排出空气；3、掺入少量强可塑性粘；4、加入如糊精、增塑剂、羧甲基纤维素等。由于骨瓷的可塑性低，故一般采用注浆成型和压制成型，根据需求也可采用可塑成型。注浆成型需要控制泥浆流速，可以适当加入玻璃水或仙水调节，调节后过 100 目筛，除铁、陈腐一段时间，注浆成型、干燥、修坯，最后进行煅烧，高温素烧低温釉烧。三、实验过程（一）实验器具一次性塑料杯、勺子、电子秤、过筛网、游标卡尺、球磨机、擀面杖、木条、除铁棒、石膏模具、高温电窑等。（二）实验过程称料配料（料：球：水=1：2：1）混合球磨球磨除铁石膏模具吸水揉泥陈腐压制成型游标卡尺标一个数值烘干测干燥收缩煅烧测烧成收缩煮一到两个小时测缩水率。（三）收缩数据影响坯体干燥收缩与变形的有以下几个原因：1、坯体的含水率。坯体含水率越大，干燥后蒸发的水分多使得收缩越大，愈容易产生内应力而导致变形和开裂；2、坯体中黏土的性能，黏土可塑性好、粒度细、吸附的水膜越厚，烧成收缩就越大。相反，黏土矿物颗粒太粗，分布不匀，也会导致收缩不一致而变形。在坯体中加入 Na+作为稀释剂，则可促使黏土颗粒平行排列。实践证明，含有 Na+的黏土矿物比含 Ca2+的黏土矿物收缩率大。（四）实验配方图2 透光 白骨瓷骨灰瓷干燥收缩烧成收缩吸水率一号（电）111.10.17二号（电）7.5100.15三号（电）12.511.40.25四号（气）38.20.3骨 灰高岭土石 英长 石瓷 石一号3228121513二号322516216三号3027141613四号35221710162023第5期总第207期128综合收缩、吸水率、白度、透光度等数据得出最优配方为四号配方。（五）注意事项较好的配方干燥收缩 10 15 不容易变形，八分钟球磨机测筛余许小于 0.5%，五公斤球磨机：12 个小时，测筛余小于 0.5%，坯体厚度六毫米左右，干燥温度 60 度（压坯的时候控制厚度），素烧温度控制在700 800，如需着色剂，添加范围为每 100 克添加0.3 1 克在配料的过程加进去，在进行工程实验法时，原料的变量，观察原料的作用，先变主变量，再变次变量，配置坯料的时候原料要磨细了才能混合球磨，注意料不能有水，不然配方不准确。（六）原料作用高岭土在陶瓷中的作用是引入 Al2O3，有利于生成莫来石，提高其化学稳定性和烧结强度，高岭土在烧成中分解生成莫来石，形成框架加固坯体强度，有效地防止坯体变形，使烧成范围变宽，还能在一定程度上提高坯体白度。高岭土具有可塑性、悬浮性、黏结性和结合能力，使坯料、釉料有更好的成形性，使坯料更加适用于可塑及注浆，方便更好的成型。石英原料是一种瘠性原料，在烧成前，石英发挥调和原材料中泥浆的可塑性的作用，能够降低干燥时的收缩，缩短干燥时间，防止坯体的变形，在加热和冷却过程中，必须仔细控制冷却和加热速度，以避免坯体破裂防止烧成时坯体的弯曲变形。滑石首先降低了陶瓷坯体的烧成温度，缩短了烧制周期，提高了陶瓷坯体的机械强度，降低了坯体的热膨胀系数，有利于提高陶瓷坯体的耐化学性。紫木节会导致坯体颜色变深，收缩增大。烧制前的长石作为瘠性原料，能提高干燥性能，减少坯体的干燥收缩防止变形，并有效缩短干燥时间。在烧制过程中降低熔融温度，熔化石英和高岭土，在液相中扩散渗透，熔融产生的长石玻璃体填充在钢坯的莫利特晶粒之间，减少空隙，提高了坯体的机械强度，长石玻璃的产生也提高了透光性。四、如何发展本地骨质瓷景德镇出现的骨质瓷有两种：一是中国率先攻破骨质瓷工艺唐山制作的，然后在景德镇进行加工，或是直接将成品送来景德镇。二是由唐山送来的师傅在景德镇的骨质瓷厂进行技术攻关保证成品率。由此可见景德镇骨质瓷的生产很难离开唐山，要推广景德镇本地骨质瓷要靠技术、人才、生产、销售渠道这四个方面。目前骨质瓷技术并不像早年那么稀缺，景德镇本地也有能生产骨质瓷的工厂，但景德镇本地缺乏熟练掌握骨质瓷制作技术的师父，所以要根据骨质瓷的生产流程培训师父各司其职，一方面一个师傅掌握一个流程可以熟能生巧使效率与成果更好，另一方面可以减少师傅学到技术跳槽的培训成本。人才方面景德镇有多所高校，可以通过开设招聘会引进人才，更加深入的钻研并优化。景德镇本地的陶瓷生产已经十分成熟，可以联系景德镇本地的工厂达成合作，销售要先建立品牌，首先品牌最重要的是产品，要根据目标客户、文化背景进行设计，进行市场调研，骨质瓷属于高端用瓷，要关注高端用户的需求，调整产品结构，关注流行风向，拓宽文化内涵，发展品牌效应。在大数据时代，根据需求从广告和公告软文入手，在抖音、小红书、快手发布视频内容推广，并在景德镇陶溪川、乐天集市建立实体店，树立品牌文化，注重设计和产品研发。五、结 语根据实验已选择出白度、干燥收缩较稳定的配方，但在生产成本、泥料可塑性、泥浆流动性方面仍需研究。景德镇本地骨质瓷工厂较少，脱离不开唐山的技术，需培训景德镇本地制作骨质瓷的工人，发展景德镇的骨瓷品牌。相信随着技术的推广，骨质瓷会得到新的发展与提高。参考文献：1 张儒岭等.合成骨粉及其制瓷(骨质瓷)技术的研究 J.中国陶瓷工业,1998,(01):39-40.2 刘素文.骨质瓷泥料增塑剂的研究 J.中国陶瓷,1997,33(02):9-11.3 杜 毅,贾 乃 涛.废 骨 瓷 的 利 用 J.中 国 陶瓷,2011,47(09):60-62.4 Y.Iqbal,P.F.Messer,W.E.Lee.Non-equilibrium microstructure of bone chinaJ.British Ceramic Transactions,2000,99(03):110-116.5 刘国权等.骨质瓷用合成骨炭的研制 J.河北工业科技,2010，27(03):177-180.6 赵灵芝.提高日用陶瓷热稳定性的探讨 J.陶瓷研究,1996,11(01):35-37.7 王检,张梅,赵翠薇.锆英石对骨灰瓷结构和性能影响的研究 J.中国陶瓷,1997,33(02):1-3.8 耿谦.浅析影响骨灰瓷热稳定性的因素 J.景德镇陶瓷,1994,04(03):5-7.陶 瓷 科 技
